Устройство для взрывания заряда взрывчатых веществ.

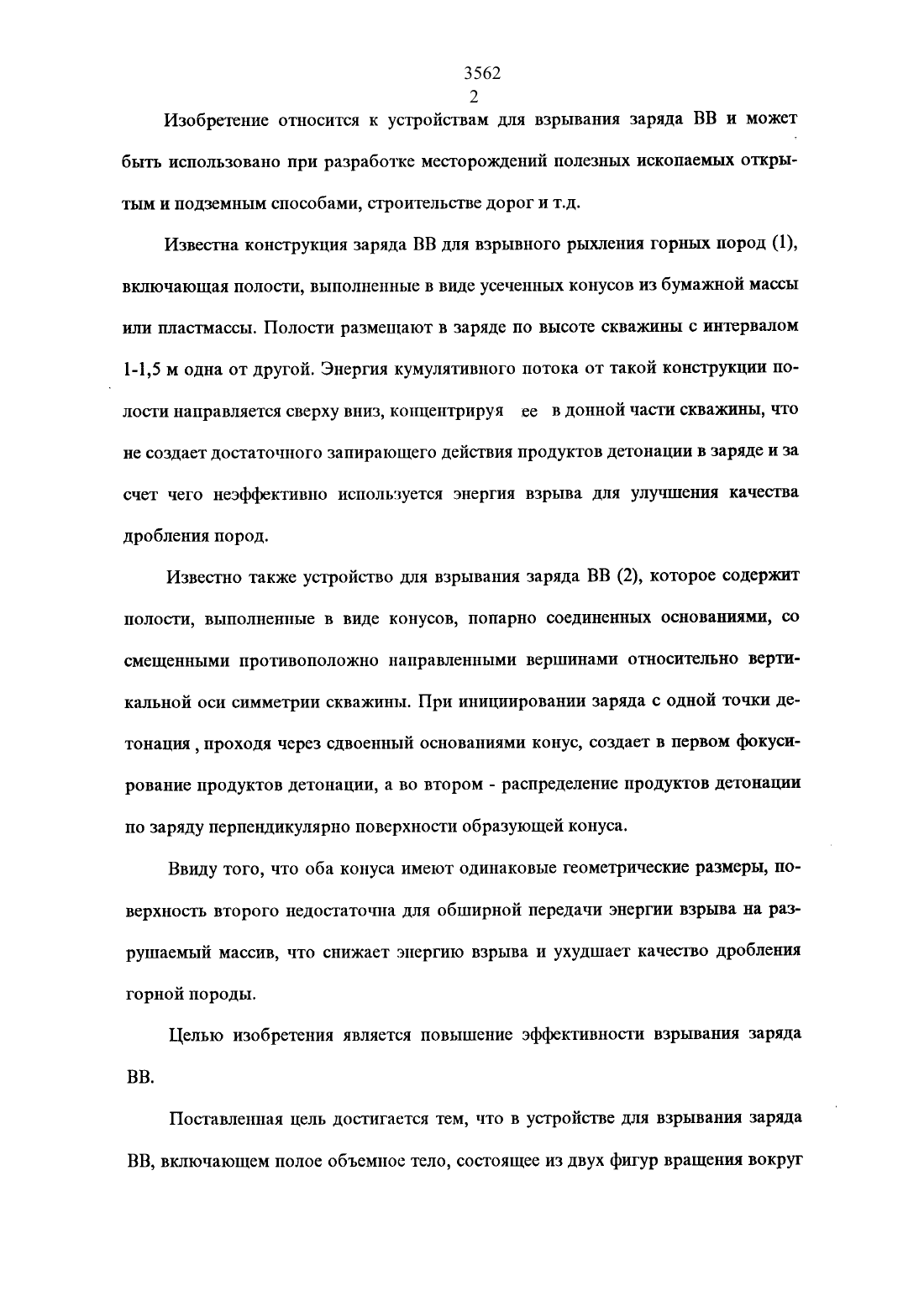

3562 2 Изобретение относится к устройствам для взрывания заряда ВВ и можетбыть использовано при разработке месторождений полезных ископаемых открытым и подземным способами, строительстве дорог и т.д.Известна конструкция заряда ВВ для взрывного рыхления горных пород (1),включающая полости, выполненные в виде усеченных конусов из бумажной массы или пластмассы. Полости размещают в заряде по высоте скважины с интервалом 1-15 м одна от другой. Энергия кумулятивного потока от такой конструкции полости направляется сверху вниз, концентрируя ее в донной части скважины, что не создает достаточного запирающего действия продуктов детонации в заряде и за счет чего неэффективно используется энергия взрыва для улучшения качества дробления пород.Известно также устройство для взрывания заряда ВВ (2), которое содержит полости, выполненные в виде конусов, попарно соединенных основаниями, со смещенными противоположно направленными вершинами относительно вертикальной оси симметрии скважины. При инициировании заряда с одной точки детонация проходя через сдвоенный основаниями конус, создает в первом фокусирование продуктов детонации, а во втором - распределение продуктов детонации по заряду перпендикулярно поверхности образующей конуса.Ввиду того, что оба конуса имеют одинаковые геометрические размеры, поверхность второго недостаточна для обширной передачи энергии взрыва на разрушаемый массив, что снижает энергию взрыва и ухудшает качество дробления горной породы.Целью изобретения является повышение эффективности взрывания заряда ВВ.Поставленная цель достигается тем, что в устройстве для взрывания зарядаВВ, включающем полое объемное тело, состоящее из двух фигур вращения вокруг3 одной оси, сопряженных между собой основаниями, одна из фигур выполнена вформе кумулятивной воронки, а вторая - с сужением с противоположной стороны от основания, согласно изобретению сужение второй фигуры выполнено путем вращения вогнутой внутрь объемного тела образующей. В результате этого повышается использование потенциальной энергии взрыва и улучшается качество дробления горных пород путем увеличения площади возбуждения детонации в единицу времени по криволинейной поверхности и концентрации энергии взрыва в разрушаемом массиве. Это происходит за счет ускорения движения продуктов детонации посредством фокусирования в воронкообразной части полости с последующим перераспределением энергии в удлиненную часть полости с одновременным увеличением площади возбуждения детонации и сосредоточением волн напряжений (энергии взрыва) в подлежащем разрушению массиве.Принцип работы устройства для взрывания заряда ВВ поясняется фиг.1. В скважине 1 размещено взрывчатое вещество 2, боевик 3 на детонирующем шнуре 4 и устройство, состоящее из сдвоенной полости 5, выполненной из двух фигур вращения вокруг осн, сопряженных между собой основаниями, где в одной ее части 6 концентрируется кумулятивный поток, а в противопложной с хвостовиком 7 (разрез Б-Б) удлиненной части 8 этот поток перераспределяется. Со стороны удлиненной части крепится хвосговое оперение 7 (Б-Б) для ориентирования полости 5 в скважине (шнуре) в вертикальном положении. Причем устройство(полость) со стороны воронкообразной части 6 может иметь форму конуса, сферы или параболоида вращения. Диаметр устройства (сдвоенной полости) по соединенному основнию меньше диаметра скважины (Шнура). Заряд формируют следующим образом. В скважину засыпают порцию ВВ 2 и опускают устройство(объемную полость) 5 и снова засыпают ВВ и опускают объемную полостъ и т.д.Количество объемных полостей (устройств) до боевика зависит от крепости породпо подошве уступа. При формировании заряда устройство опускают в скважину,направляя кумулятивную воронку в сторону боевика (А-А). Ориентирование устройства в вертикальном положении в скважине (Шпуре) осуществляют за счет наличия хвостового оперения 7, которое отдельно насаживают перед спуском устройства в скважину (шнур). В случае необходимости разрушения весьма крепких породных прослоек, формирование заряда осуществляют непарным опусканием устройства, стыкуя их хвостовиками, в целях концентрации волн напряжения от двух устройств в одной точке. В этом случае инициирование осуществляют несколькими боевиками, расположенными со стороны кумулятивной ворошси. При взрыве скважинного заряда продукты детонации, распространяясь от боевика 3, проходят через устройство и собираютсяв единый поток в кумулятивной воронке, при этом скорость потока выше скорости детонашш ВВ до устройства. Такой поток обладает огромной кинетической энергией. Попадая в удлиненную перераспределительную часть устройства 8, он изменяет направление своего распространения перпендикулярно поверхности вогнутой образующей. А,учитывая, что образующая конуса-распределителя вогнута вовнутрь, волны напряжения, направляясь перпендикулярно вогнутой поверхности, концентрируют(фокусируют) энергию взрыва в глубине массива, что способствует повышению потенциальной энергии и улучшению качества дробления горных пород. Таким образом, повышение эффективности взрывания заряда ВВ достигается за счет динамического ускорения продуктов детонации и последующего их перераспределения путем выполнения удлиненной части устройства вогнутой вовнутрь, в результате чего волны напряжения, распространяясь перпендикулярно криволинейной поверхности, фокусируются в разрушаемом массиве. На основе предложенного устройства за счет эффективного использования энергии взрыва можно умещ шитъ расход ВВ и сократить затраты на бурение.Устройство для взрывания заряда ВВ, включающее полое объемное тело, состоящее из двух фигур вращения вокруг одной оси, сопряженных между собой основаниями, одна из фигур выполнена в форме кумулятивной воронки, а вторая С СУЖСНИСМ С ПРОТИВОПОЛОЖНОЙ СТОРОНЫ ОТ ОСНОВЗНИЯ, отличающееся ТСМ, ЧТО Сцелью повышения эффективности взрывания заряда ВВ, сужение второй фигурывыполшено путем вращения вогнутой внутрь объемного тела образующей.
