Способ получения полимерных фильтрующих изделий пространственно-глобулярной структуры

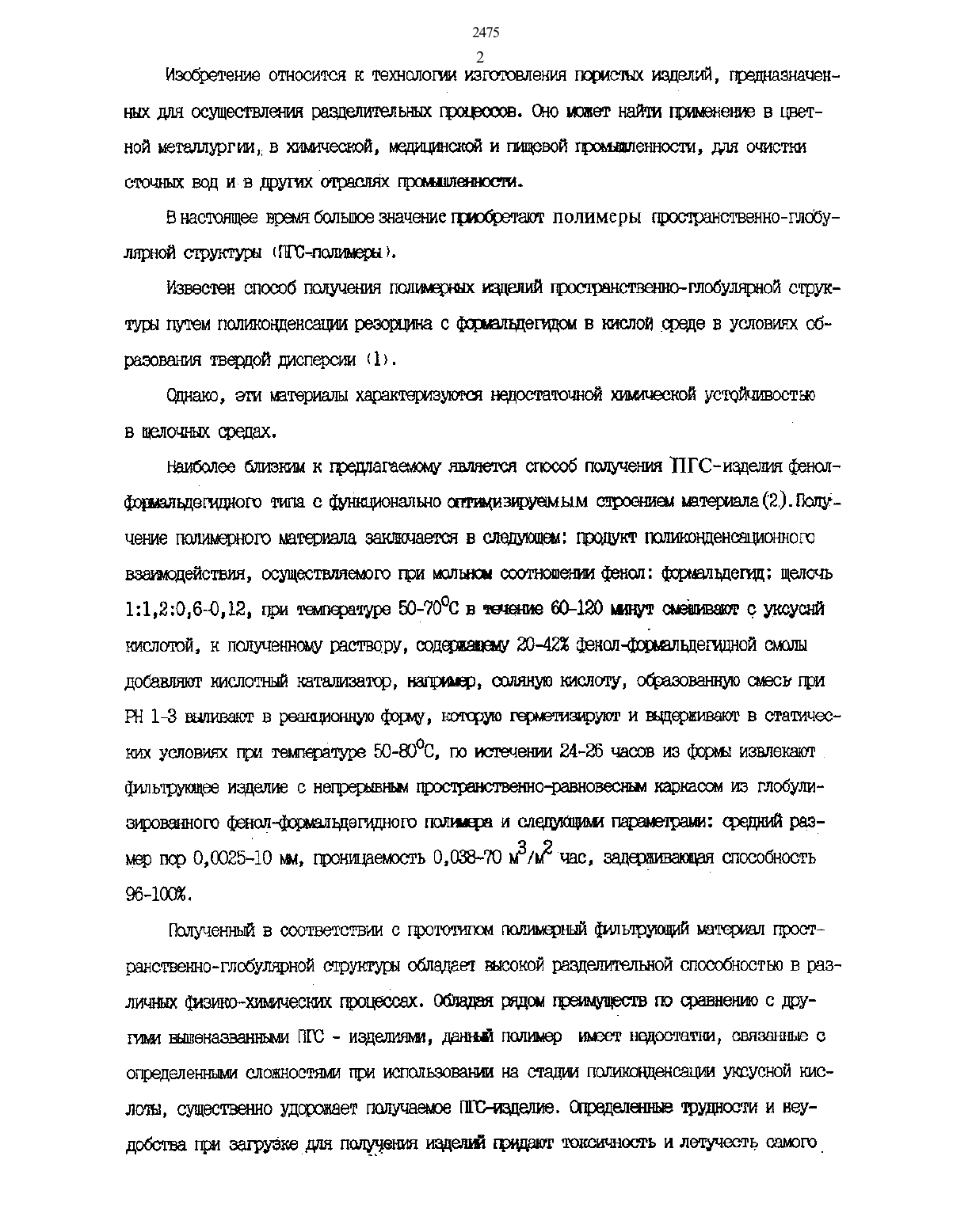

2 Изобретение относится н технологам наго-готовил гюриочщ изделий, предназначен ных для осуществления разделительных прсцессзов. Оно шпат найти гшгшенешае в тянетной металлургии в ижевской, мещглпшшой и галловой грсьыллеълюспи, для отметитВ настоящее время большое значениеполимеры гцэостранственно-глооупарной тритон Шт-пошарилРъзвестен способ получения подлинно щцелтъс гюосчранствегшо-глобулнргаой структуры путем полшсонценсашш реэорнмна с фщалщепщоы в школой Феде в условиях образования твердой щлсперсъла Ш.Ццнаъсо, эти материалы характеризшотси недостаточной щитовкой устойчивости-э в щелочнао средах.гааиболее отмоют к гредятагеешш является способ получения ТИС-наделала фасоль аюпдальцещшюго тигьа с аушашоналшо ОППМИЗЪФУЫМЫМ отражаем штерьъала (юдоличение позаимеръюго ьаатериалав слепующеьн прошит тлшсснденсашоъшогс взаимодействия, осьпцестнлнепюго глри ьюльнсн соотношении фенол формальцепщ щелочь 11,2 О,60,12, при температуре 5 од 7 ос в течение они) ьинут штанге о унсуснй толстой, н подхучеъшоъо раствору, содеяно 2 О 42 фенш-форшпдцещцной смолы добавляют кислотный катализатор, напршцэ, сшитую шепоту, образовывала смесьг глри НН-Звьиптвазсгвреашлаонъшюфорьш, всощэуюгерэншштрутивъьщершгваюгвстатичест условиях при температуре 50-8000, по истечении 242 б Часюв из форма извлекают флпьтрупсцее наделив о нещэерывьъмо-равновесъаьм каркасом из глобулизътованною фенол-шзшттьцещштою лошаков и спешном нарасхват индий разе мер пор ооо 251 с т, рождаемость одев-то мЗхь час,способность 96-10 О.Полтучешчьш в соответствии с гцэсчошгъом пошшернцэпл фшьтруголий ьлачериал пространствешчо-глобулярной структуры обладает шсокой раадехштелыасй способностью в рав Обладаярядомгрещшгвхюфжнетосшупыл вьшзенааванлыш ПЕС - изделию/и, ладный полимер шест недостатки, связанные с определенными сложностями при использовании на стадии пощшогщенсазлш истовой нислоты, существенно удорожает получаемое ЕЕ-нацелше. определенные трухшности и неудобства при загрувкедгш пшгдлдеъш надетой крадет токсичность и летучесть самогоЦелью зашлась/юго способа, является упрощение теза-холопам сълтгеза, улучшение условий труда и безопасности ведения процесса, получение штериала с ьлшшвальньм разбросом размера пор (1396) и высокой задершлваъощей способностью (более 99 для чаотиц с размерами, равными или шьшъвмдеы разит повторного наделив).сущность заявляемого способа эашлочается в подтучеъми гюльваерного наделив готовке гровецения реанцкли полинвонценсаллаггформшщцепща с сренольньм вюшонентом в растворе с последующей термообработкой волонтера.В качестве тнольнопо ноьпонента используют новолачъдгю фенолфсэрьлальцепъшш смолу с шенулярной массой 400-1000, а позншонцеасаллло проводят в водном раствооолелош (ггоешточттольно гладкого натра) глзи ноъплентоацъш оттого натра 1.01.2 при массовом соотношении фенш-аоршлвцетишлая смола цоръавльцепщшода, равном 1(162,З 1 16-16) гари температуре реал-смешной смеси 60-7000, вначале глри перемешивании в течении 60-70 длин а затеи глри вьщерв статических условиях в течении 12-24 часов.-(,092.), 9 г переросла и 14 г гтнхроонътси ветров. Смесь пеи выдерживают в течение 90 лижут, после чего добавляет 1308 мл уксусной ъоъслотъ 98),и 44 мл соляной толсты (34). Псгшчештый раствор нашивают в ментруоное пространство фарш, изготовленной из нернаваолей стали и гцэедставжьчъоддей стакан с внутренней шлифованной поверхностно высотой 280 ш и внутренним километров 120 мы, в которыйКОЗКСИЭЗ 1 ЬНОЪВСТЭВЛВН СТОБЗЬС ВНЫЩВЙ ШЛИФОВЗННОЙ ГЮВВРХТОСТЫО И ВЫШЕ-ЕРШ диамет ром 70 ми. Заполненная форма гермешзируегся и помещается в нлсасрс тешераггурой 0 С.через 2.5 часов серна охлащцается и из нее извлекается изделие желтого цвета, высотой 270 ш, толщиной фшьтриоплог стенок 25 нм. Полученное изделие имеет слештсшле свойства средний ддланетр пор 4-6 им, грсизвошгельность по воде 55,3 МЗДЪВС. при давлении 0,2 икс/ша, задспособность по отношение к частицам суспензии размером более 5 воли - 100.В тоехгормпй реактор, снабжавший мспдалтюй, обрачтш холодцильнтпсом и термометром, последовательно загружают 50 г фенолфэрълальцещштой шиш новомодного типа с молекулярной ьессой 4004000, 340 мл 1420 3,5 г едкого натра, 121,4 г 9 гх-ного пареформа При непрерывном псмесь выперачивздотпри температуре ЮС в течение 1 часа, По истечении этого вречлени реашшонъцпо смесь разливают по 35 мл в щипацпричессъще. формы, изготовленные из позитрон-титана и представляющие собой трубку с внутренней шицювенной гюверъсностыо-вьдоотой 130 ш и внутренним шаамеггрои 18 ш, в ноторьпо коаксиально вставлен глашшй стержень из позпагтрошшена высотой 130 ш, труж ньмшшметрсмзш. Зеподненъпзъефорьн гормепаэгцоуютреэъшошшщюбшмииктоътдоют в термошнеф с теклперетурой 8000. Через 24 часа пробуют оэшашдаюг и из шок извлекают изделия щэемового Цвета вьюотой 13 Ош тогдашней фшьтрутоплос стенок 5 ш. Гволуценные нацепив при весовом соотношении ФФССИ 20 Н 20 182, концентрации окошко натра 1 имеет следующие свойства средний диаметр пор 7-8 тол, гцэощхаеьюс-гь 4000 удлбтас при р 001 РИМ, разбросом пор 53,0 и зедспособностью по отношение к светилам с раздорами, разъема или больше, чем размер пор равным 100.В таблице гриеедеъш- гримера 223 по заявляемому способу с дополнительными хараютеристтшащш ряда признаков ты. табшшлшест щдуцения мышиного фшьтруьщет изделия гцзостранствеъпто-глобулнрной СТРУШУВН ПУЧЕМ потшонценсаьпш формгадтьцепшвс фенольным компонентов в водном оаствфещддыщсгжедутюйтершобрафтгюйпшмцювшошчеашутшшш 8000, отличающийся том, что с целно упрощения шштеза. УЯУЧШЭШШ УСЛОВИЙ ЕРШ/да И безопасности Ведения грош-зова, паштет-пая автодела с шпинат-лам 1333509135 пор и высокой задерзшващей способностью, в качестве фенольного гоошонента используют двддащдмо фенал-фэрмшщдепщ-ую щепу с излете/дядиной икотой 400-1000, а полндошедшем гровццят при ъюшщенчрации наедет 1,012 при насосном соотношении ФШфшадддетш т титаны вода, равном 1162,3616 при ео-тос при дремедшвддш, а тешообработтог в статических Условиях проводят В чтение 12-24оод он то оооо -.- до от од оо од од д щъ ооодд оод о то оооо -- до оо од оо од од чод од оод одщ -- -- -.- до оо од оо од о.од чод о. .о и оод о т Чо оооо -- а оо од оо о д отд о од о ъ оооо. оод- оооо од ооод. оод от оо од оо од отд д ош 5 Е - - - а оо од оо од одд о- - д ь 4.- до оо од оо од од одд д.оод он око оооы -.- до. оо од оо од од оад ои ооо. оод од оооо оодд от со од оо од од д ош го. загсов .шд атом щшшшаошвооо щки560005 ОФЩВШ Одх ЕШЦФЦ О
