Способ получения полимерных фильтрующих изделий пространственно-глобулярной структуры.

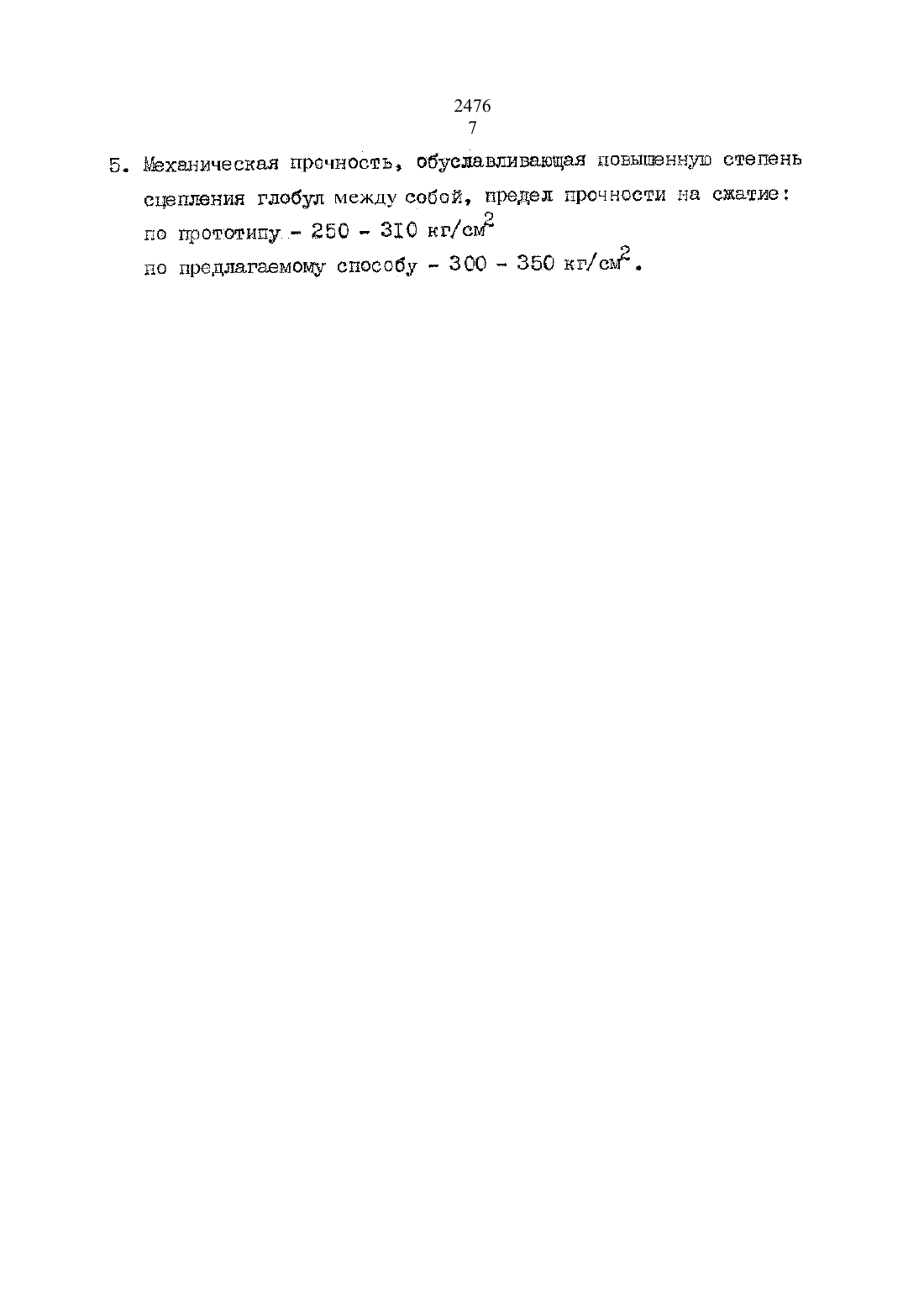

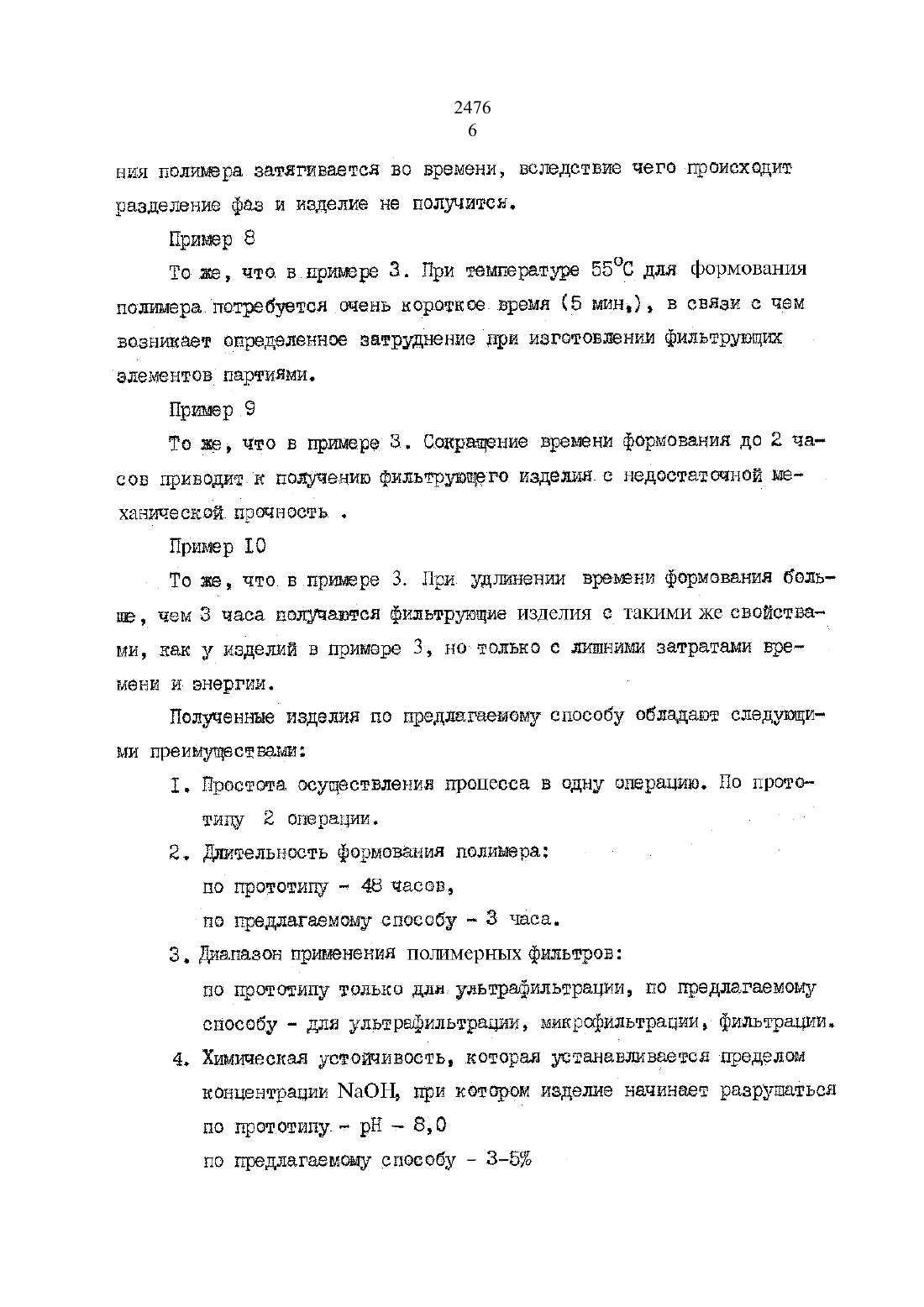

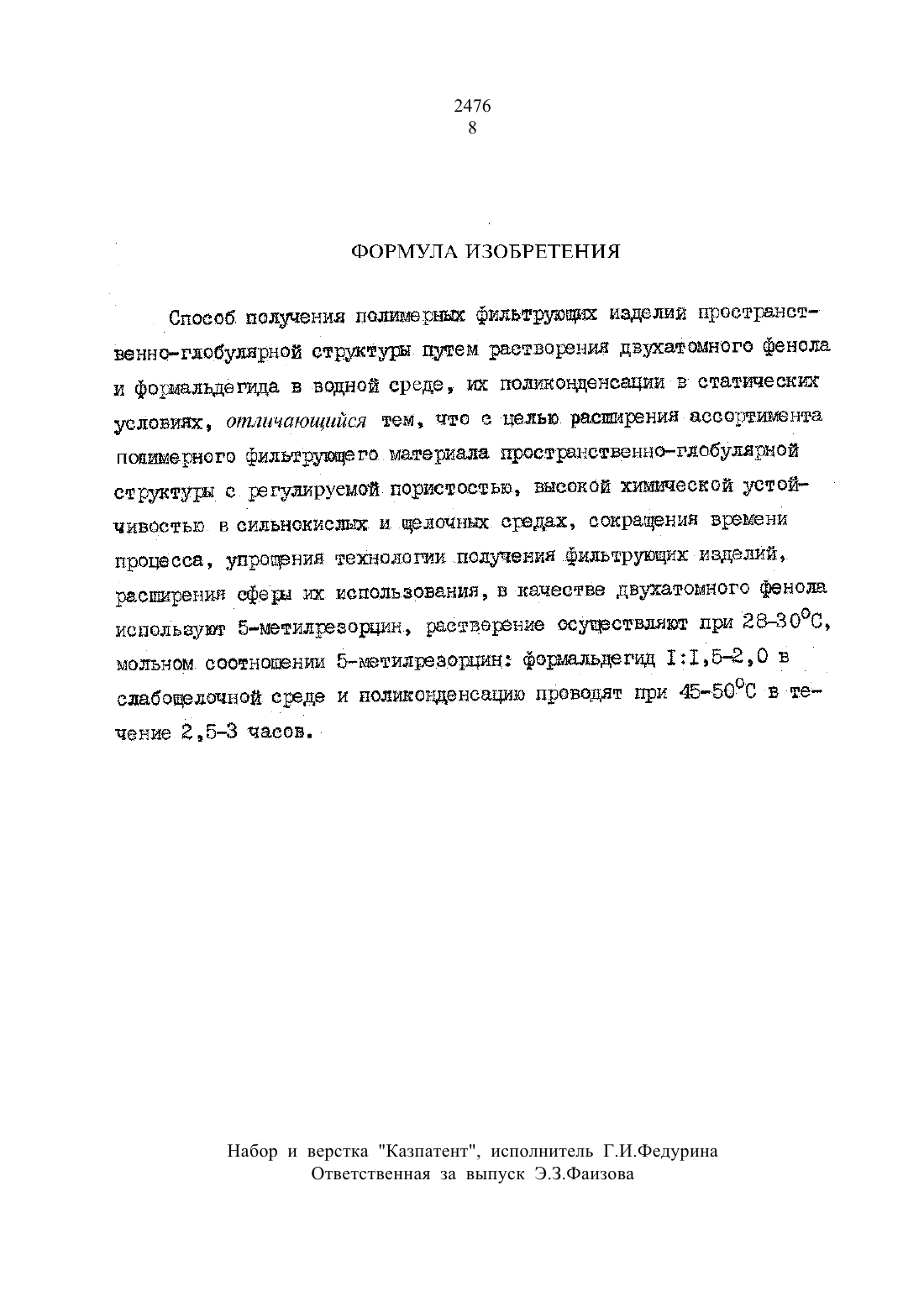

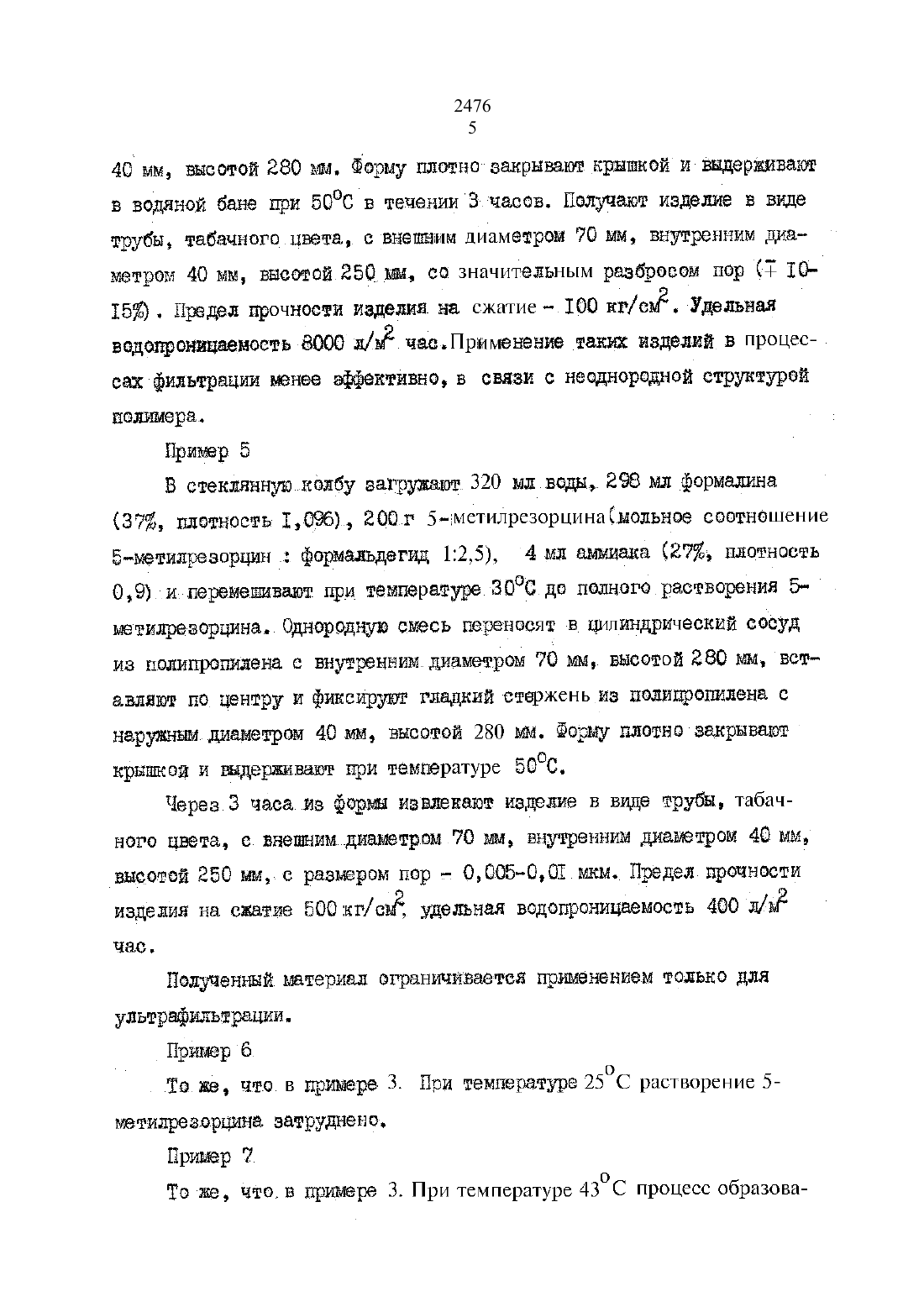

Изобретение оноситол н технологии изготовлении полнморны фильтрующих изделий пространственноглооулярной структур (ПСноделннм) и ногют быть использовано в цветной эле-тоъллургии, в комнчосной медицинской, пищевой и други отраслях промышленности.Цель изобретения расширение ассортимента. позполерного фильтрующего зоотериало пространственно-глобусомой.стррпстуры с регулируемой поркетоотьо. высокой химической устойчивостью в сильнокислых и шеи ночных. средах, сокращение времени процесса, упрощение тоннелегин сожаления фильтруют-вас изделий, росшронио сферы их испольсования.Сушзость заявляемого о особо зонлючается в получении полимерггого ФИЗЪТШЮЩЭГО изделия пространственно-глобулярной структур с регулируемой пористостью, высокой хиытеской уоттэйчивостью в сильном кислот и щелочных средах, щитом проведения реакции поликонденсации,в водой среде, в статических условиях, в герметичном сосуде, формирующем заданную геометрическую форму изделия, и в новых признакахв качестве Мономером используют бчнстнлресорцнн СЪЕЗСЭРЕЗСОЪЭЗ, с подшнонденоацию проводят при мольном соотношении З-ыотнлреоордше формальдегид 1(15-2 О) в слабощелочной сродокрн 8,О) переменилоснием при 28-30 С до полного растворения болетилрсоорцынс, после чего полученную однородную массу переносят о цилиндрический сосуд из полштрогшлена о внутренним диаметром 70 мн, высотой 280 мы, в который вставляют по шпору и фиксируют отстань из полипропилена с наружным диаьлотром 40 зам, высотой 280 мыс дальнейшим выдервнвач гамом снеси для формования при 4550 Св течение ДБ-Зцасовотнятием предлагаемого способа, я-вдвается то, что для дольменов фильтрующего подло/горного изделия. Мономером служит б-метилреоорцин С 1 Ч 3 С 6 Н 3(ОН)1,. который растворяют при температуре 28-3051 с дальнотном форгиованиешт при 45-5000 в теч-оные 2,543 часов.При осуъцествденин. реакции ноша-конденсации в слабощелочной ереде рН-БЮ без подкисления (по прототипу среде кислая) происходит равномерное выделение микрогдобул, которое приводит к небольшому разбросу пор и обеспечивает высокую зацерншващую способность. хнническую устойчивость в еильнокисвой (О 80 113504) и щелочнойВ реактор загружают 650 мл Воды, при перемешивании растворено 500 г резерпина (школьное соотношение резерпин фошвльдегиц 11,32),498 на формалина 135, плотность 1,032) б,5 мл соляной кислоты (плоти. несть 1,177), Еодученнучо реакционную взвесь заливают в 14 форм в во иежтрубн-ое пространство. Нашел форме. изготовлена из полиэтилене и продет-выгнет собой трубку Высотой 350 нм, с Еды-утренним днньштром 23 мн, в которую коаксиально Через резиновую пробку вставляется другая трубка с внесшим диаметром 14 мм. После герметизации засолененные форваы поглощают в шищвостный термостат и подвешивают в реве фотонной смеси температуру 2000. Но истечении 8 часов формах переносятИз форды извлекают механически срочные фора/н в виде трубок длиной 341 им, о внешние диаметров 22,5 ми, с внутревии дивноером 14,5 мм, средним разотрем пор С, 0110,63 виси. Предел прочности изделие не. сжатие 250 ваг/сна, дельное водопроницаемость 800 л/мг уВ стеклянную колбу загружают 320 мл воды, 238 мвнфорналино 137, плотность 1,096) 200 г Б-метнлреео-ршлъаа Смольное соотношение бинетидрезо-рцигг формальдегид 12), 4 мл давнишние (он, плотность 63,9014 перемешанном при температуре 300 С до полного растворения бчметироеоргшна, однородную массу переносят в шшнндрътческий 5 сосуда, 2476 4из полипропилена с внутренним Диаметром 70 мм высотогб мм. Вотавднют по центру и фиксируют гладкий стержень из пошпропилена с нарушим диаметром 46 мм, высотой 280 мы Форму плотно ъзалрьваш крышкой и выдерживают в водяной бане при 50 С в течении З часов.Из формы извлекают изделие в вице трубы, табачного -цвета ором пор О 3-0,4 мкм. Предел прочности изделия на сжатие 3630-3562 нг/ ома, удельнад водопроницаемость 2000 д/Ь/час. ц40 мм, высотой 280 ы . Форму плотно закрываюткрншкойи-выдерживают в водяной бане при 50 С в течении З часов. Получают изделие в виде трубы, табачного.цвета,евыешемм диаметром 70 мм, внутренним диа метром 40 мы, высотой 250 мм, со значитодымым разороооы пор (1 10 15) . Предел прочности надежно на сжатие мтоо кг/омг. Удельная водопроницаемость 0003/ы 2.чае.Гпоимененио тоник изделий в Процсс-. сак фильтрации менее эффективно, в связи о неоднородной структурой полимера. ример 5 В стеквянную.колбу вагрувают 320 млвццы, 298 мл формалина 37 плотности- 1,096), 200.1 ЗмдметилрезорцинаКотельное соотношение 5 метилрооорцин. формонцдегцц Ь 2 Э, 4 мд аммиака (27 плотность 0,9) и перемешвашт при температуре 30 С.до полногораотворния 5 метилрезорцинаЦднородную смесь переносят в цилиедричеекий сосуд из полипропилена е внуереннидиаметрош 70 мм, выеотой 28 О мы.вст авняют по центру-И фиксируют гладкий-стерженьшз полипропилена е наружны.диаметроЫ 40 мы, высотой 280 мм. Формр плотно закрывают крышей И выдерживают при температуре 5006. ЧерезЗ часа из формы извлекают-изделие в виде трубы, табач ного цвета, о внешним диаметром 78 м, внутренним диаметром 40 ымдизделия на сжатие 500 ыл/сЦ удельная водопроницаемость 4 О 0 л/мгПолрчоннЫй.ыатермав ограничивается применением только для ультрафильтрации.
