Способ получения фильтрующего изделия пространственно-глобулярной структуры.

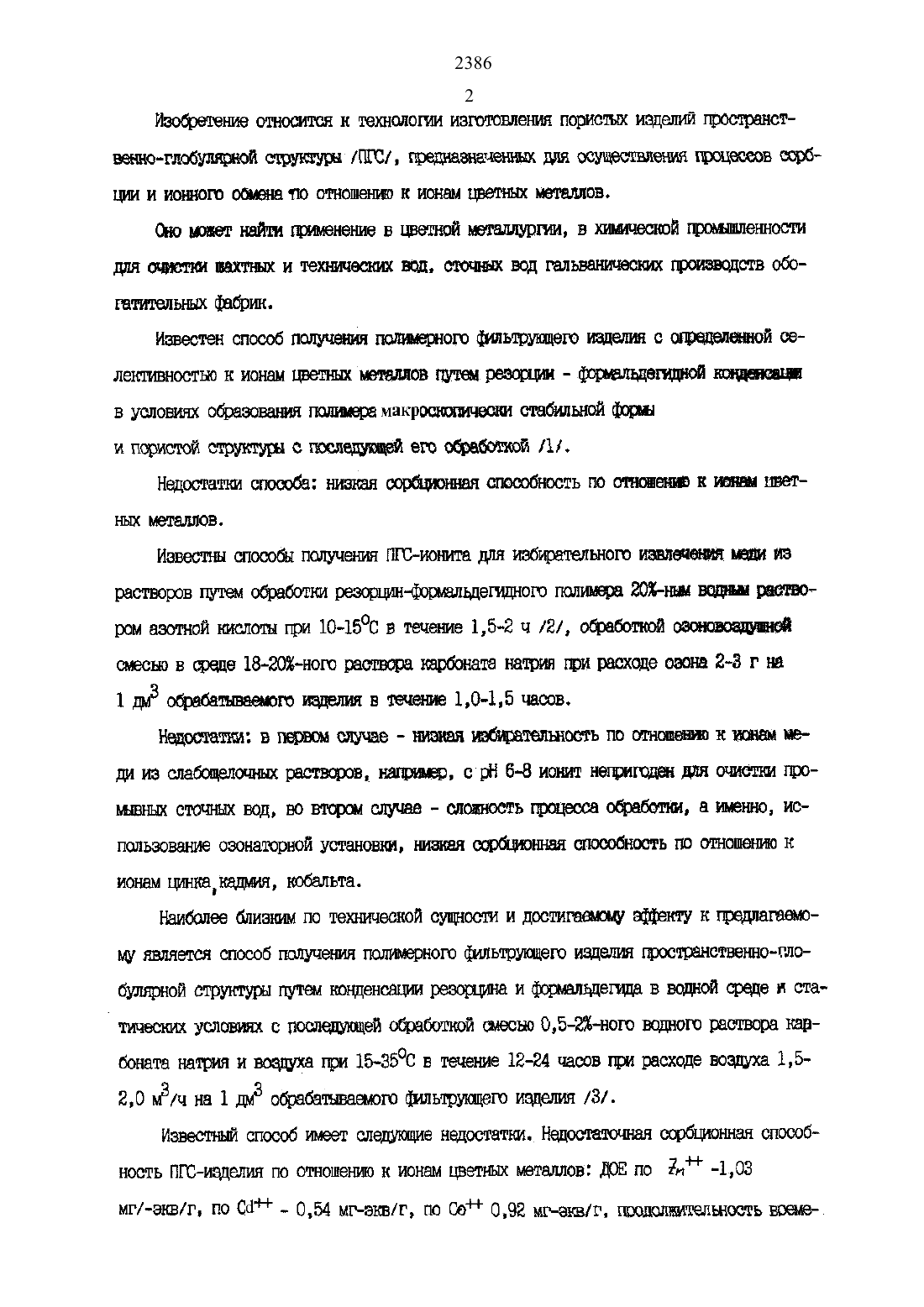

2 Изобретение относится н технологии изготовления пористых изделий пространст вегшо-глобулярълой стриптиза /Г 11 С/для осуществившая процессов сорбшшииошюгообъленапоотношеъпшкионамшетгштвллов.Оно шлет найти шименение в цветной меташшргии, в полтавской проьъппленности дяшоъвзотшшахтъшхитешмгешшвод. отогпшзодгельвашгввеохшпрогаввоцствобогениальных бгебршс.Известен шосюб лишения гюшмерного фишьтрущею надежная о штатов-гной селективностью и ионам цветных штатов штык разорит - хгорнельдепшаой в умениях образования гюшмера макрстабильной фарш и пористой структурах с гюолещгщей его обработкой Ш.Недостатки способа шекаяоорщюшшсгоообностьпооитеъшипшъяшетных ьчеталлов. известны способы получения ПЕС-нота для избирательного извлечения пат из растворов тотем обработки рееоеътш-Фооельцептсною патера гот-ъш так рвет ром азотной толсты при 10-15 С в течение 1,5-2 ч /2/, обработкой смесью в среде 18-20-ною раствора карбоната натрия при расходе озона 2-3 г на 11 обрабатываемого гадалки в течение 10-1,5 часов. Недосгатщмвперюмшшчае-юшканиабирателыюшьпоотнониишшиешиэспебощелоспшраотворов, нага, орНБ-Виоъъит непригоденмяшдгстшгюошмотках-швед, воыоршшхуъгао-сдоыгостьшщеосаобрабош. аименно, иопользование озонаторной установки, низкая оорбъмоъянан способность по отношению к ионам штнкадсашмя. ъюбальта.Наиболее близким по тешачесхюй сущности и достигаемому аспекту и предлагаемому сыщется способ получения подпорного ШЬТРУПЦЭШ изделия гространственно-глобулярной структуры путем конденсации резорцигш и формальдегида в вош-юй среде н стац шестое условиях с поснхещгющей обработкой щебне О 5-2-ного водного раствора нар боната натрия и воздуха при 15-3500 в течение 12-24 часов при расходе воздуха 1,520 мз/ч на 1 дмз обрабатываемого бильтршдего изделия /3/. Известной способ имеет следующие недостаток, недостаточны сообщенная способнесть ПЕС-изделии по отношению к ионам цветных металлов ШЕ по ж 10 З3 ни обработки фшьтрующею надет, ъюторая ооставгзяет 12-24 ъднедостатотлъея хище тошшостъ при концентрации карбоната натрия ваше 2,0 ПГС - изделие разрушаетсяЦелью заявляемого способа является повышение сорашонной шособносги ПЕС-наш ляп по отно к ионам Щепы металлов, сократите провианта обработки фшьтруюидего видения.сущюстьзагшляеьюгосгюообаешшогаетсявт. малиновое-штаммы металлов изменяют резоръмон-форшльцепихное поживите Малыш шелке прост ренствелшо-глобуляръхой структуры, обработанное в статике условии ной вьщершюй изделия щедрот-голыш в растворе детищами-а терпя в течение 35-4-х часов.Установлено, что при обработке ППЪизделия гредтваритедзьно в ЕЪЗ-ЪАЖ-ши реет воре гидроксида натрия. затем в 810 ьюм растворе гербовые Шрипат отдельное стенание резортмш-форщльцещшаою надет при павшей п т -г щщэошчданатрияивсербоъката натрияпошваерошасяяетсвъхепошюстт. относится юощеъпршшрестворсешшвежшшещьное, м. юаюеобсттпе об шиной анисом сорбит по ищи щенокУстансменсмтсгщмрюэпщерщмтшизцалшврествсрегтше натриясоотавметздэ-ечивраст-зорече натриевого 5542. иенъшее темя обработки недостаточно для театрального самолета ИГО-шт. давшее врет обработки недопошшельнош отмщение голо.Подъученшяй полит-облетел селективностью по отношение к иона темах металлов за счет реакций шшекоообраеоваъш, что позволяет гьовъпшть его способность.Нише приведены гримеры технического осуществления авособов по глротоппш иВ реактор. снабжают злорадной и водяной рубашкой, последовательно загружает 180 г резерпина, 0,174 диэ/ 36-ного формалина и 0,382 див воин. Садясь офсетют в течение 30 шве, температуру реакционной шссн доносят до Э 0 С и шмыгают вштрубное глростренство герметично закрьшаюицейоя форт,двумя, коакси 23864 альнс распололешдшш, трубами разного диаметра. Форму в вертишалытом положении по тцштввоцтойтешюштиыщфшшвщешшсшкушошшгшитышеретурегошвтечеъшезбчасов, штвапфеноентввоцшаойтфиостатгритешлературеюосивыдерптвтегнт 48. Иефорнъшътшооъюпорттоеполщшяоеизцеэше тешогоъвцтедшдаойгбощ. нарушиищтреттшшазаетрш 60 и 40 шсоответственно Отпад 0,650 ДИВ со следующими параметрами пфистость 65 фальши размер то -З 5 штУдельная прошяцашость по воде гири напоре 0,015 Ша - 650Попученноеиацелше гешетизшутстошовсгт А-ег к одной из них подведен истоками сметою воздуха. Изделие дляобработки нарбокоигкихэованием полетают в отшили сосуд, вышитый ЗХ-ши вошш раствором карбоната натрия таким образом, чтобы изделие бшю потрите шестью в рестворпри температуре 20 С. Через медалистом-тат осветившие 121ан - сны заглушек, при расходе 152,0 ваз/ч на 1 див обребетъаваеэюго длатфиала. Затеи планете оша ют Шшзхюотшюйдиетхашюовшшойвешдо нейчрельнойрешшш.Известное оргсгенлшшйщшс. Сборнуосуществзтттагешобоаеом,чтобы подшить две пюпосши наружные. Внешняя полость, теще-газетная гтэоегренством между типовая и картиной повершостно изделия, сообщается с непорньдмеэлсостяьмдлшисхощюгорестеора. Вне/тренняяполостьоообщаегшчсисточпшюм одетого воздуха. Само изделие выполняет роль распределительной перегородим нелду и внешней полостями.Через оорбцтюштое изделие в нштравленгм от наружной левша-гости н внутрешгей гцэощгсъеют исследует исходные растворы, содержанию ионы цветных металлов. Скорость гхрогшсъсал-шн раствора через изделие 650 дмзйч 11000 уд.об/ч/. Пробы фшьтрата анализируют на содержащее ионов щечных металлов.В таблице 1 приведет результаты опытов по определение штамичесной общиной емкости до гаросъюна ЩОЕ/ и полной динамической обменной едкости ЛЩОЕ/ по ионам5 ПОУШЧЗНИЭ РЭЭОШШИ-ЮШЛЬЦЭЕЧШНОЮВС за явленная способом и его сорбционные способность по отношение н ионам щечных метанилов. отсасывает нарвский предел гоощентрашдш гидроксида натрия -1 Ыа 0 Н.В реактор, однолетний мешалкой и водяной рубашкой, последовательно загружают 180 г реванша, 0,382 воды, при температуре ротационной внеш 25, 0, из растворе соляной шепота лш. 1,12 г/огэх, 0,174 таз ЗБЭА-ного форматы, затон через 15 мин. при температуре реатапюнной-одеси 36 С добавляют еще 0,5 из раствора шляпой толсты. При охлаждении шасси до 30 С тетератьрупассы шифшваютстабильнодо заметноюштшеъпшжси, приэтомобщеевреъшсоставляетш Боъттут. шесьышъшатвпечлпдтоетшшанстюгщештшоешдъшаошейшфорэн,образованной двумя коаксиально раскрашенными трубам разного диаметра. Форму в вертикальном полтонениив течение 24 часов в статичеоьш условиях трикомнатной темпфатуре, затем паэеноснт в водяной ттстат при температуре 80 Си выдерживают в течение 24 часов. из фарш намекают вьюонопористое тщыерное изделие граненого шквала шпаной 200 ш, нарушат и внутренние диаметром 20 и 40 нм. соответственно. объемов -04 див 00 МЗШШЩМ ПРЗМВТЪЮШ пористость 65 сводит раж пор 3-5 шт удельная гарошплашооть по воде при напоре 0,015 штампе шла/ч. Полученное изделие погруаают пошюстью в 1 ж-ньп раствор гшцэонсъища натрия на 4 часа, затем отпуват саатъм воздухом и гюгрувают в 10-ный раствор карбоната натрия на 4 часа, после чего изделие проживших проточной дистиллированной водой до нейтральной рощами. ц Получение ШС-гьадегпте черного цвета. Щцшшетиецашвфютенляьшнщщвиоооошосущеогвлштшшобраэом, чтобы пожхутшть две полости втирают и наружную. Внешне попоет ь, представленная пространством машу гсорпусом и нарушай поверхностно изделия сообщается с напорны МИ ВМЕОСТНЪШ ДЛЯ ИСХОД-ЮГО РЗСТВОШ. ВНУТРЭЪШШ ПОЛОСТЬ 00061118910 С ИСТОЧНИКОМ
