Пробоотборник

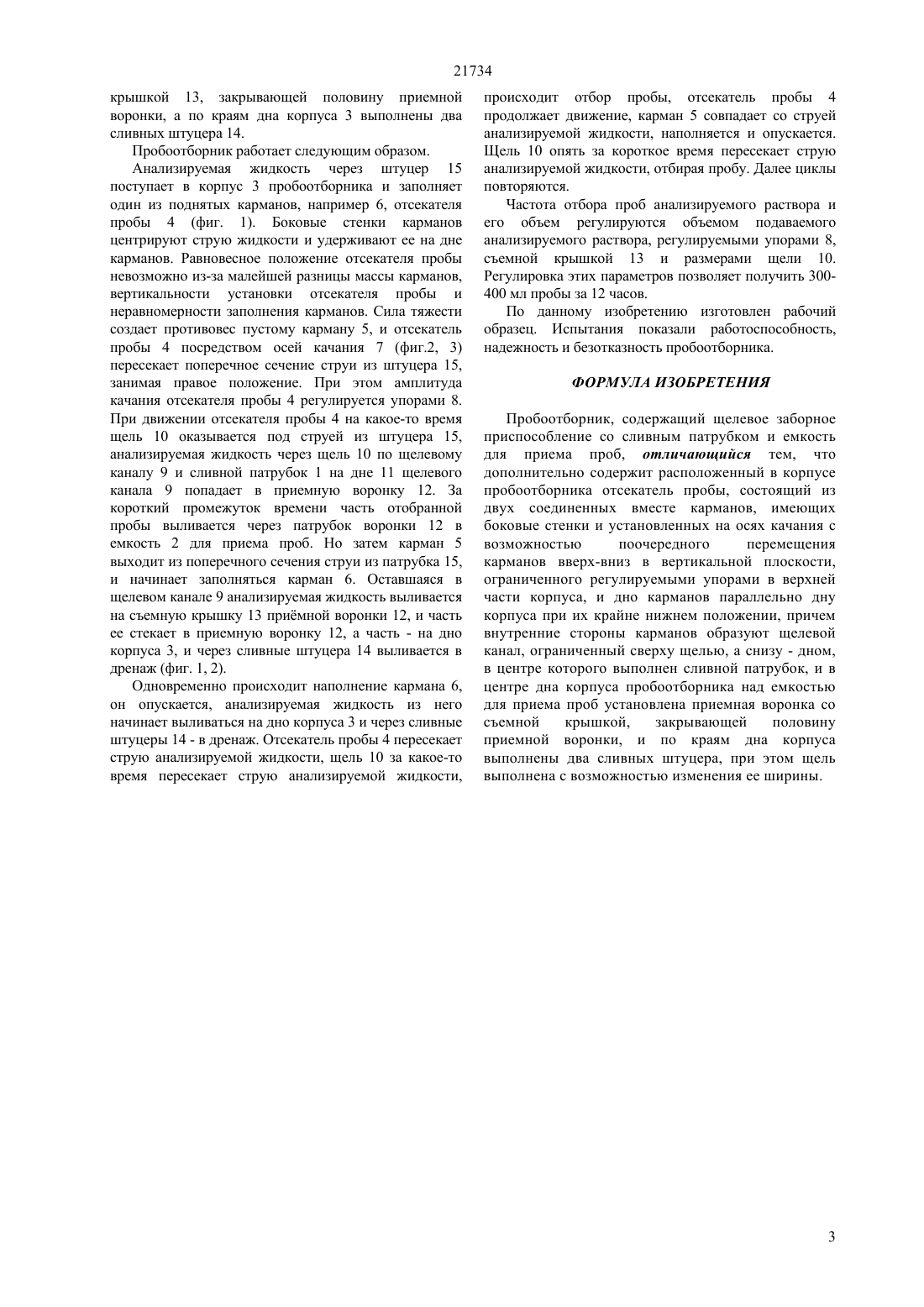

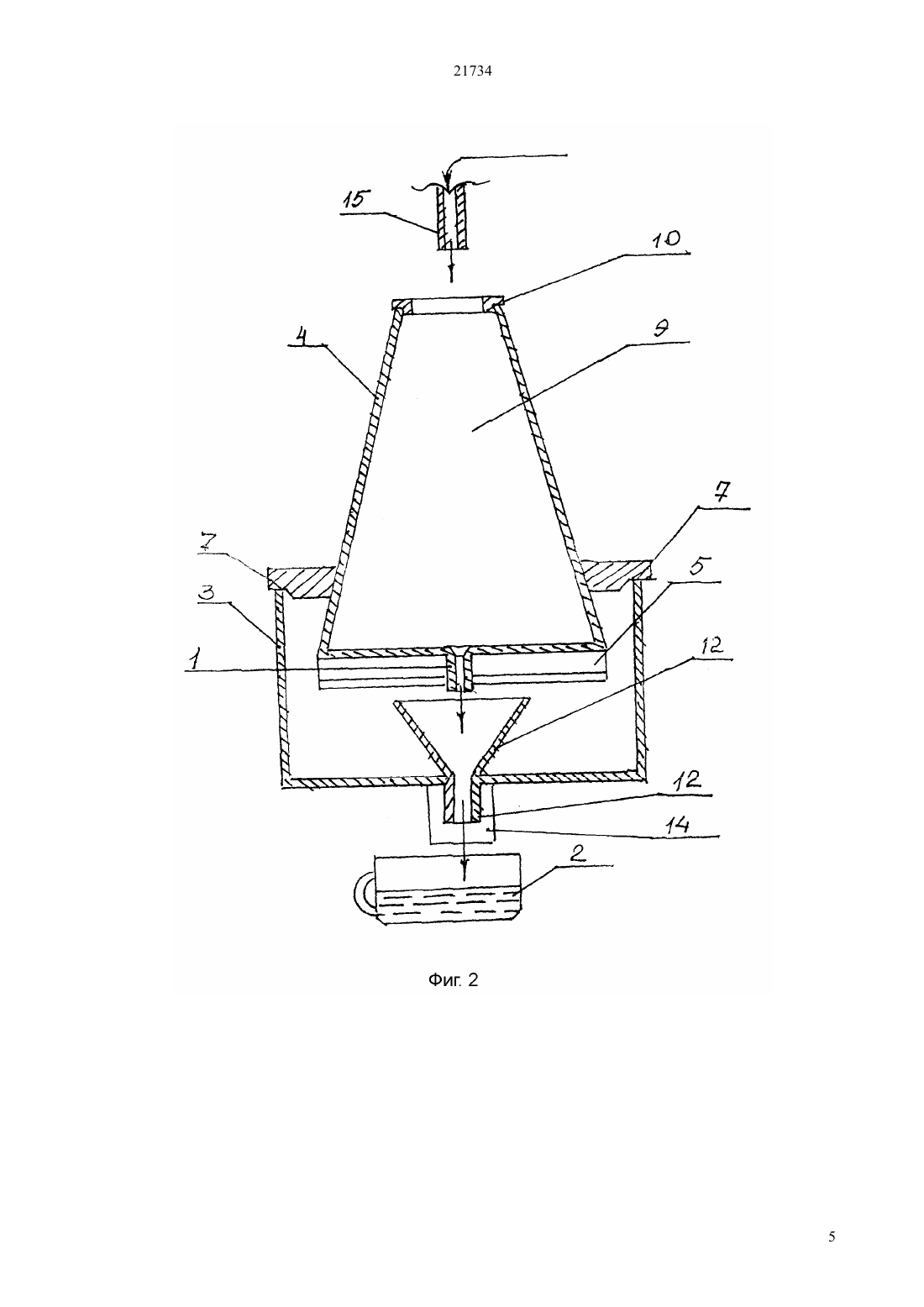

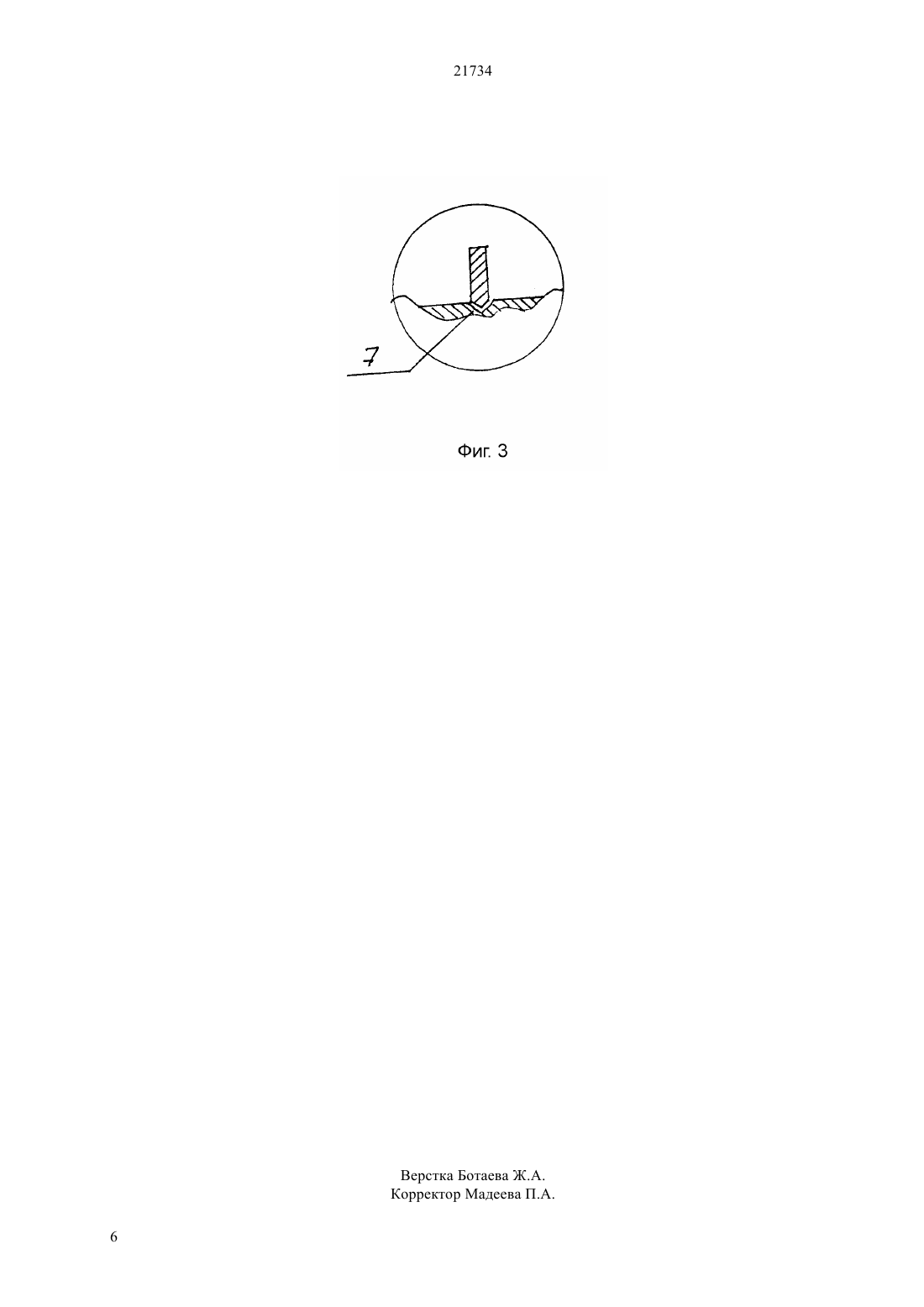

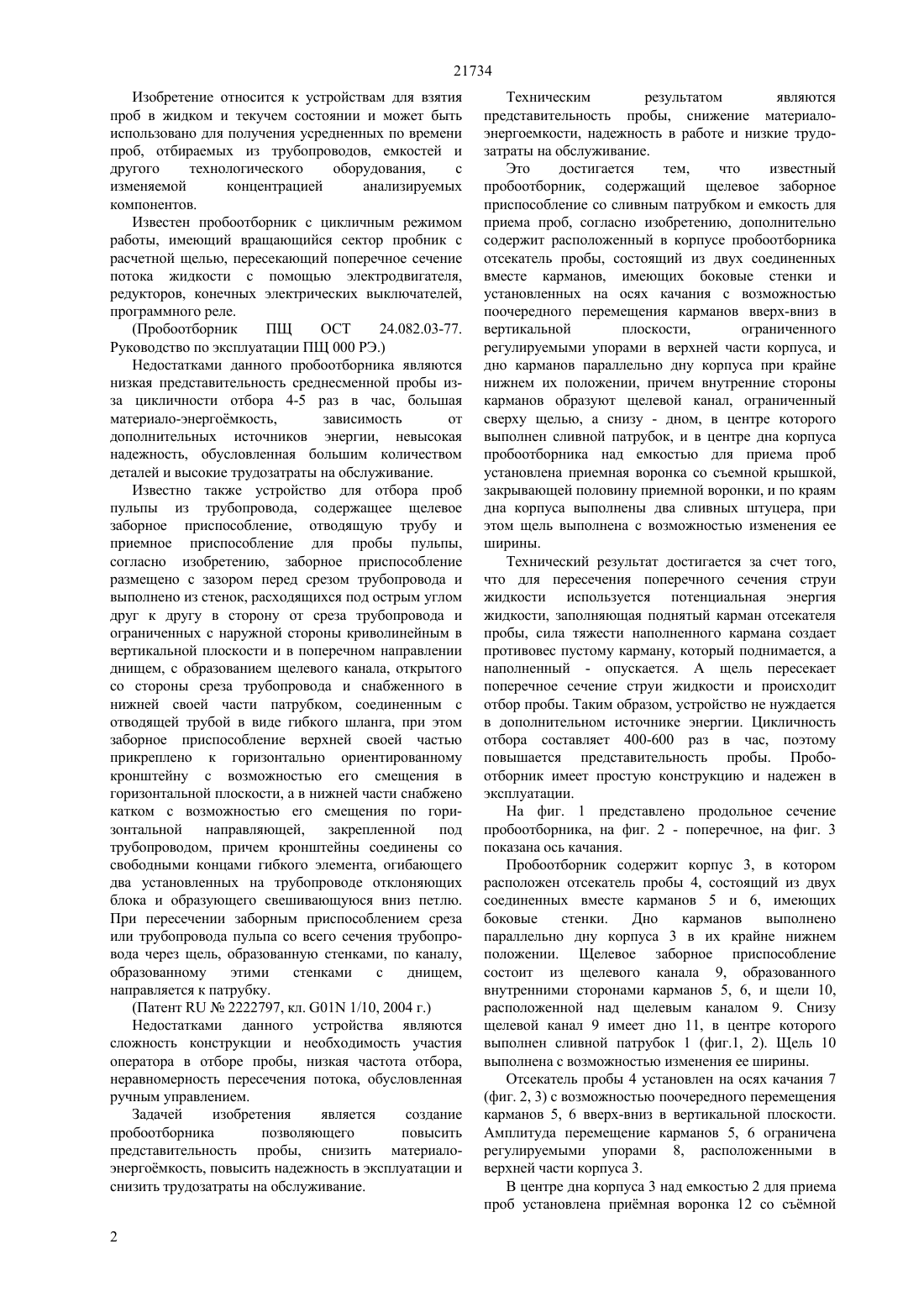

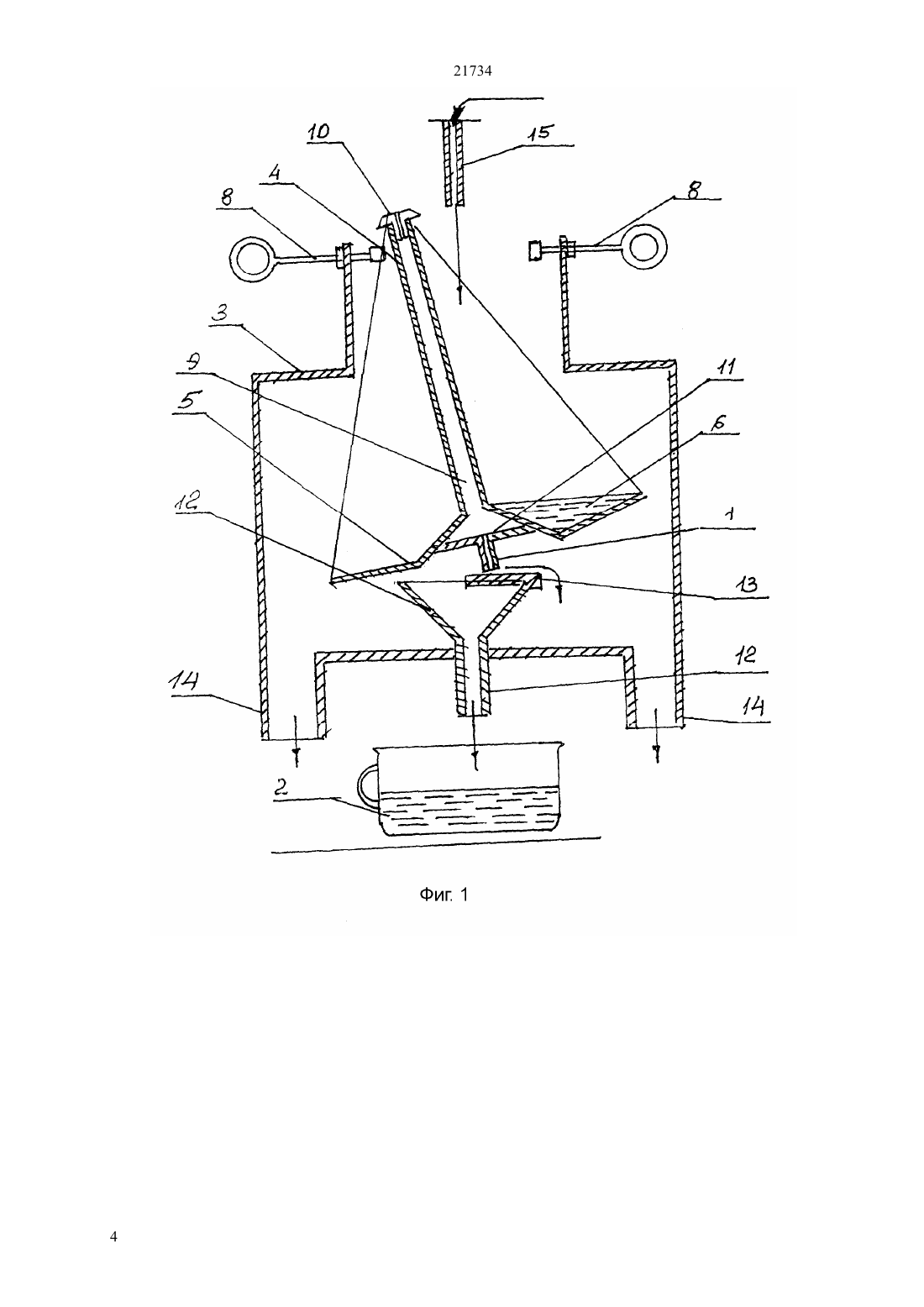

(51) 01 1/10 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Это достигается тем, что известный пробоотборник,содержащий щелевое заборное приспособление со сливным патрубком и емкость для приема проб,согласно изобретению, дополнительно содержит расположенный в корпусе пробоотборника отсекатель пробы, состоящий из двух соединенных вместе карманов, имеющих боковые стенки и установленных на осях качания с возможностью поочередного перемещения карманов вверх-вниз в вертикальной плоскости, ограниченного регулируемыми упорами в верхней части корпуса, и дно карманов параллельно дну корпуса при крайне нижнем их положении,причем внутренние стороны карманов образуют щелевой канал, ограниченный сверху щелью, а снизу дном, в центре которого выполнен сливной патрубок,и в центре дна корпуса пробоотборника над емкостью для приема проб установлена приемная воронка со съемной крышкой, закрывающей половину приемной воронки, и по краям дна корпуса выполнены два сливных штуцера, при этом щель выполнена с возможностью изменения ее ширины.(73) Товарищество с ограниченной ответственностью Степногорский горно-химический комбинат(57) Изобретение относится к устройствам для взятия проб в жидком и текучем состоянии и может быть использовано для получения усредненных по времени проб, отбираемых из трубопроводов, емкостей и другого технологического оборудования,с изменяемой концентрацией анализируемых компонентов. Техническим результатом являются представительность пробы, снижение материало-энергоемкости,надежность в работе и низкие трудозатраты на обслуживание. 21734 Изобретение относится к устройствам для взятия проб в жидком и текучем состоянии и может быть использовано для получения усредненных по времени проб, отбираемых из трубопроводов, емкостей и другого технологического оборудования,с изменяемой концентрацией анализируемых компонентов. Известен пробоотборник с цикличным режимом работы, имеющий вращающийся сектор пробник с расчетной щелью, пересекающий поперечное сечение потока жидкости с помощью электродвигателя,редукторов, конечных электрических выключателей,программного реле.(Пробоотборник ПЩ ОСТ 24.082.03-77. Руководство по эксплуатации ПЩ 000 РЭ.) Недостатками данного пробоотборника являются низкая представительность среднесменной пробы изза цикличности отбора 4-5 раз в час, большая материало-энергомкость,зависимость от дополнительных источников энергии, невысокая надежность, обусловленная большим количеством деталей и высокие трудозатраты на обслуживание. Известно также устройство для отбора проб пульпы из трубопровода, содержащее щелевое заборное приспособление, отводящую трубу и приемное приспособление для пробы пульпы,согласно изобретению, заборное приспособление размещено с зазором перед срезом трубопровода и выполнено из стенок, расходящихся под острым углом друг к другу в сторону от среза трубопровода и ограниченных с наружной стороны криволинейным в вертикальной плоскости и в поперечном направлении днищем, с образованием щелевого канала, открытого со стороны среза трубопровода и снабженного в нижней своей части патрубком, соединенным с отводящей трубой в виде гибкого шланга, при этом заборное приспособление верхней своей частью прикреплено к горизонтально ориентированному кронштейну с возможностью его смещения в горизонтальной плоскости, а в нижней части снабжено катком с возможностью его смещения по горизонтальной направляющей, закрепленной под трубопроводом, причем кронштейны соединены со свободными концами гибкого элемента, огибающего два установленных на трубопроводе отклоняющих блока и образующего свешивающуюся вниз петлю. При пересечении заборным приспособлением среза или трубопровода пульпа со всего сечения трубопровода через щель, образованную стенками, по каналу,образованному этими стенками с днищем,направляется к патрубку.(Патент 2222797, кл. 01 1/10, 2004 г.) Недостатками данного устройства являются сложность конструкции и необходимость участия оператора в отборе пробы, низкая частота отбора,неравномерность пересечения потока, обусловленная ручным управлением. Задачей изобретения является создание пробоотборника позволяющего повысить представительность пробы, снизить материалоэнергомкость, повысить надежность в эксплуатации и снизить трудозатраты на обслуживание. 2 Техническим результатом являются представительность пробы, снижение материалоэнергоемкости, надежность в работе и низкие трудозатраты на обслуживание. Это достигается тем,что известный пробоотборник, содержащий щелевое заборное приспособление со сливным патрубком и емкость для приема проб, согласно изобретению, дополнительно содержит расположенный в корпусе пробоотборника отсекатель пробы, состоящий из двух соединенных вместе карманов, имеющих боковые стенки и установленных на осях качания с возможностью поочередного перемещения карманов вверх-вниз в вертикальной плоскости,ограниченного регулируемыми упорами в верхней части корпуса, и дно карманов параллельно дну корпуса при крайне нижнем их положении, причем внутренние стороны карманов образуют щелевой канал, ограниченный сверху щелью, а снизу - дном, в центре которого выполнен сливной патрубок, и в центре дна корпуса пробоотборника над емкостью для приема проб установлена приемная воронка со съемной крышкой,закрывающей половину приемной воронки, и по краям дна корпуса выполнены два сливных штуцера, при этом щель выполнена с возможностью изменения ее ширины. Технический результат достигается за счет того,что для пересечения поперечного сечения струи жидкости используется потенциальная энергия жидкости, заполняющая поднятый карман отсекателя пробы, сила тяжести наполненного кармана создает противовес пустому карману, который поднимается, а наполненный - опускается. А щель пересекает поперечное сечение струи жидкости и происходит отбор пробы. Таким образом, устройство не нуждается в дополнительном источнике энергии. Цикличность отбора составляет 400-600 раз в час, поэтому повышается представительность пробы. Пробоотборник имеет простую конструкцию и надежен в эксплуатации. На фиг. 1 представлено продольное сечение пробоотборника, на фиг. 2 - поперечное, на фиг. 3 показана ось качания. Пробоотборник содержит корпус 3, в котором расположен отсекатель пробы 4, состоящий из двух соединенных вместе карманов 5 и 6, имеющих боковые стенки. Дно карманов выполнено параллельно дну корпуса 3 в их крайне нижнем положении. Щелевое заборное приспособление состоит из щелевого канала 9, образованного внутренними сторонами карманов 5, 6, и щели 10,расположенной над щелевым каналом 9. Снизу щелевой канал 9 имеет дно 11, в центре которого выполнен сливной патрубок 1 (фиг.1, 2). Щель 10 выполнена с возможностью изменения ее ширины. Отсекатель пробы 4 установлен на осях качания 7(фиг. 2, 3) с возможностью поочередного перемещения карманов 5, 6 вверх-вниз в вертикальной плоскости. Амплитуда перемещение карманов 5, 6 ограничена регулируемыми упорами 8, расположенными в верхней части корпуса 3. В центре дна корпуса 3 над емкостью 2 для приема проб установлена примная воронка 12 со съмной 21734 крышкой 13, закрывающей половину приемной воронки, а по краям дна корпуса 3 выполнены два сливных штуцера 14. Пробоотборник работает следующим образом. Анализируемая жидкость через штуцер 15 поступает в корпус 3 пробоотборника и заполняет один из поднятых карманов, например 6, отсекателя пробы 4 (фиг. 1). Боковые стенки карманов центрируют струю жидкости и удерживают ее на дне карманов. Равновесное положение отсекателя пробы невозможно из-за малейшей разницы массы карманов,вертикальности установки отсекателя пробы и неравномерности заполнения карманов. Сила тяжести создает противовес пустому карману 5, и отсекатель пробы 4 посредством осей качания 7 (фиг.2, 3) пересекает поперечное сечение струи из штуцера 15,занимая правое положение. При этом амплитуда качания отсекателя пробы 4 регулируется упорами 8. При движении отсекателя пробы 4 на какое-то время щель 10 оказывается под струей из штуцера 15,анализируемая жидкость через щель 10 по щелевому каналу 9 и сливной патрубок 1 на дне 11 щелевого канала 9 попадает в приемную воронку 12. За короткий промежуток времени часть отобранной пробы выливается через патрубок воронки 12 в емкость 2 для приема проб. Но затем карман 5 выходит из поперечного сечения струи из патрубка 15,и начинает заполняться карман 6. Оставшаяся в щелевом канале 9 анализируемая жидкость выливается на съемную крышку 13 примной воронки 12, и часть ее стекает в приемную воронку 12, а часть - на дно корпуса 3, и через сливные штуцера 14 выливается в дренаж (фиг. 1, 2). Одновременно происходит наполнение кармана 6,он опускается, анализируемая жидкость из него начинает выливаться на дно корпуса 3 и через сливные штуцеры 14 - в дренаж. Отсекатель пробы 4 пересекает струю анализируемой жидкости, щель 10 за какое-то время пересекает струю анализируемой жидкости, происходит отбор пробы, отсекатель пробы 4 продолжает движение, карман 5 совпадает со струей анализируемой жидкости, наполняется и опускается. Щель 10 опять за короткое время пересекает струю анализируемой жидкости, отбирая пробу. Далее циклы повторяются. Частота отбора проб анализируемого раствора и его объем регулируются объемом подаваемого анализируемого раствора, регулируемыми упорами 8,съемной крышкой 13 и размерами щели 10. Регулировка этих параметров позволяет получить 300400 мл пробы за 12 часов. По данному изобретению изготовлен рабочий образец. Испытания показали работоспособность,надежность и безотказность пробоотборника. ФОРМУЛА ИЗОБРЕТЕНИЯ Пробоотборник, содержащий щелевое заборное приспособление со сливным патрубком и емкость для приема проб, отличающийся тем, что дополнительно содержит расположенный в корпусе пробоотборника отсекатель пробы, состоящий из двух соединенных вместе карманов, имеющих боковые стенки и установленных на осях качания с возможностью поочередного перемещения карманов вверх-вниз в вертикальной плоскости,ограниченного регулируемыми упорами в верхней части корпуса, и дно карманов параллельно дну корпуса при их крайне нижнем положении, причем внутренние стороны карманов образуют щелевой канал, ограниченный сверху щелью, а снизу - дном,в центре которого выполнен сливной патрубок, и в центре дна корпуса пробоотборника над емкостью для приема проб установлена приемная воронка со съемной крышкой,закрывающей половину приемной воронки, и по краям дна корпуса выполнены два сливных штуцера, при этом щель выполнена с возможностью изменения ее ширины.
