Устройство для комплексной затравки животных труднолетучими веществами и их соединениями

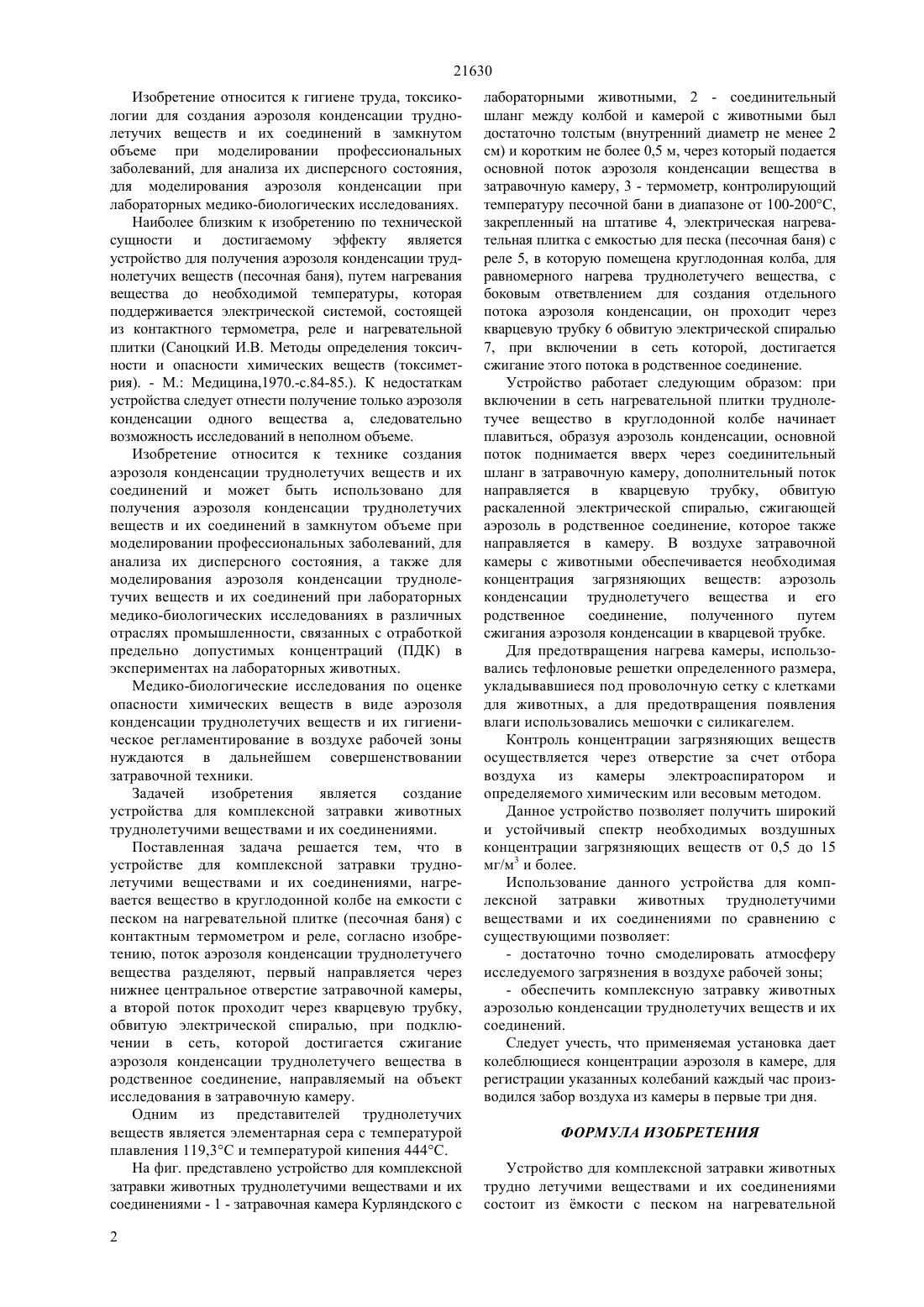

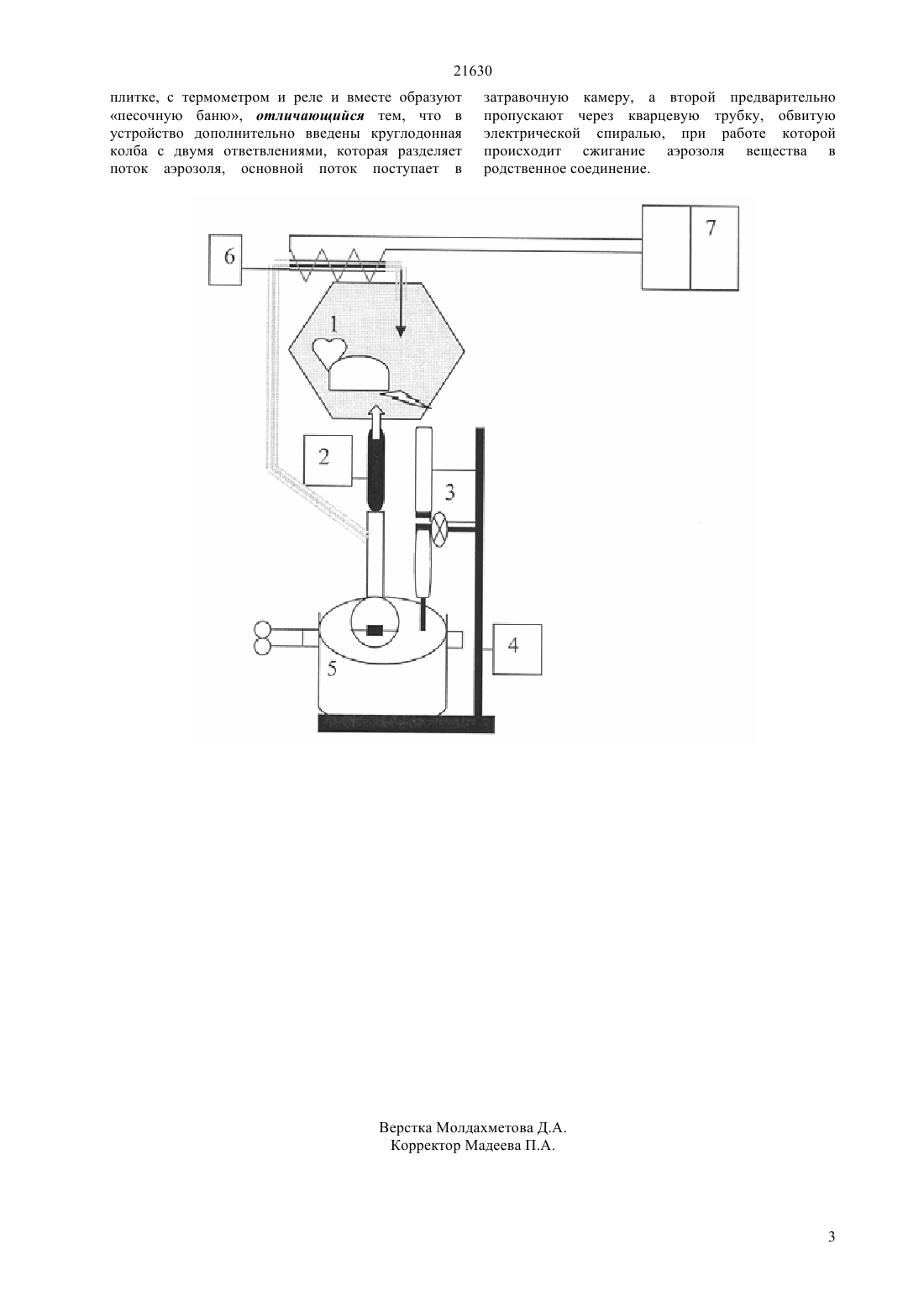

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ загрязнения воздуха в лабораторных медикобиологических исследованиях. Задача, заключается в создании устройства для комплексной затравки животных аэрозолью конденсации труднолетучих веществ и их соединений. В устройстве используется песочная баня для нагрева труднолетучего вещества в круглодонной колбе с боковым ответвлением до температуры плавления, что обеспечивает подъем аэрозоля конденсации вещества в затравочную камеру, а через ответвление другой поток пропускается через кварцевую трубку,обвитую электрической спиралью, при включении в сеть которой происходит сжигание аэрозоля в родственное соединение, также направляемое в камеру. Устройство может применяться гигиенистами,токсикологами для комплексной затравки животных труднолетучими веществами и их соединениями для моделирования загрязняющих веществ в воздухе рабочей зоны.(72) Искакова Сауле Акельбековна Сраубаев Ермек Нигметович Узбеков Вадим Анверович Пудов Александр Михайлович(73) Республиканское государственное казенное предприятие Национальный центр гигиены труда и профессиональных заболеваний Министерства здравоохранения Республики Казахстан(56) Саноцкий И.В. Методы определения токсичности и опасности химических веществ (токсиметрия). - М. Медицина, 1970.-с.84-85(54) УСТРОЙСТВО ДЛЯ КОМПЛЕКСНОЙ ЗАТРАВКИ ЖИВОТНЫХ ТРУДНОЛЕТУЧИМИ ВЕЩЕСТВАМИ И ИХ СОЕДИНЕНИЯМИ(57) Изобретение относится к гигиене труда,токсикологии и может применяться для создания аэрозоля конденсации труднолетучих веществ и их соединений в замкнутом объеме при моделировании профессиональных заболеваний, для анализа их дисперсного состояния,для моделирования 21630 Изобретение относится к гигиене труда, токсикологии для создания аэрозоля конденсации труднолетучих веществ и их соединений в замкнутом объеме при моделировании профессиональных заболеваний, для анализа их дисперсного состояния,для моделирования аэрозоля конденсации при лабораторных медико-биологических исследованиях. Наиболее близким к изобретению по технической сущности и достигаемому эффекту является устройство для получения аэрозоля конденсации труднолетучих веществ (песочная баня), путем нагревания вещества до необходимой температуры, которая поддерживается электрической системой, состоящей из контактного термометра, реле и нагревательной плитки (Саноцкий И.В. Методы определения токсичности и опасности химических веществ (токсиметрия). - М. Медицина,1970.-с.84-85.). К недостаткам устройства следует отнести получение только аэрозоля конденсации одного вещества а, следовательно возможность исследований в неполном объеме. Изобретение относится к технике создания аэрозоля конденсации труднолетучих веществ и их соединений и может быть использовано для получения аэрозоля конденсации труднолетучих веществ и их соединений в замкнутом объеме при моделировании профессиональных заболеваний, для анализа их дисперсного состояния, а также для моделирования аэрозоля конденсации труднолетучих веществ и их соединений при лабораторных медико-биологических исследованиях в различных отраслях промышленности, связанных с отработкой предельно допустимых концентраций (ПДК) в экспериментах на лабораторных животных. Медико-биологические исследования по оценке опасности химических веществ в виде аэрозоля конденсации труднолетучих веществ и их гигиеническое регламентирование в воздухе рабочей зоны нуждаются в дальнейшем совершенствовании затравочной техники. Задачей изобретения является создание устройства для комплексной затравки животных труднолетучими веществами и их соединениями. Поставленная задача решается тем, что в устройстве для комплексной затравки труднолетучими веществами и их соединениями, нагревается вещество в круглодонной колбе на емкости с песком на нагревательной плитке (песочная баня) с контактным термометром и реле, согласно изобретению, поток аэрозоля конденсации труднолетучего вещества разделяют, первый направляется через нижнее центральное отверстие затравочной камеры,а второй поток проходит через кварцевую трубку,обвитую электрической спиралью, при подключении в сеть, которой достигается сжигание аэрозоля конденсации труднолетучего вещества в родственное соединение, направляемый на объект исследования в затравочную камеру. Одним из представителей труднолетучих веществ является элементарная сера с температурой плавления 119,3 С и температурой кипения 444 С. На фиг. представлено устройство для комплексной затравки животных труднолетучими веществами и их соединениями - 1 - затравочная камера Курляндского с 2 лабораторными животными, 2 - соединительный шланг между колбой и камерой с животными был достаточно толстым (внутренний диаметр не менее 2 см) и коротким не более 0,5 м, через который подается основной поток аэрозоля конденсации вещества в затравочную камеру, 3 - термометр, контролирующий температуру песочной бани в диапазоне от 100-200 С,закрепленный на штативе 4, электрическая нагревательная плитка с емкостью для песка (песочная баня) с реле 5, в которую помещена круглодонная колба, для равномерного нагрева труднолетучего вещества, с боковым ответвлением для создания отдельного потока аэрозоля конденсации, он проходит через кварцевую трубку 6 обвитую электрической спиралью 7, при включении в сеть которой, достигается сжигание этого потока в родственное соединение. Устройство работает следующим образом при включении в сеть нагревательной плитки труднолетучее вещество в круглодонной колбе начинает плавиться, образуя аэрозоль конденсации, основной поток поднимается вверх через соединительный шланг в затравочную камеру, дополнительный поток направляется в кварцевую трубку, обвитую раскаленной электрической спиралью, сжигающей аэрозоль в родственное соединение, которое также направляется в камеру. В воздухе затравочной камеры с животными обеспечивается необходимая концентрация загрязняющих веществ аэрозоль конденсации труднолетучего вещества и его родственное соединение,полученного путем сжигания аэрозоля конденсации в кварцевой трубке. Для предотвращения нагрева камеры, использовались тефлоновые решетки определенного размера,укладывавшиеся под проволочную сетку с клетками для животных, а для предотвращения появления влаги использовались мешочки с силикагелем. Контроль концентрации загрязняющих веществ осуществляется через отверстие за счет отбора воздуха из камеры электроаспиратором и определяемого химическим или весовым методом. Данное устройство позволяет получить широкий и устойчивый спектр необходимых воздушных концентрации загрязняющих веществ от 0,5 до 15 мг/м 3 и более. Использование данного устройства для комплексной затравки животных труднолетучими веществами и их соединениями по сравнению с существующими позволяет- достаточно точно смоделировать атмосферу исследуемого загрязнения в воздухе рабочей зоны- обеспечить комплексную затравку животных аэрозолью конденсации труднолетучих веществ и их соединений. Следует учесть, что применяемая установка дает колеблющиеся концентрации аэрозоля в камере, для регистрации указанных колебаний каждый час производился забор воздуха из камеры в первые три дня. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для комплексной затравки животных трудно летучими веществами и их соединениями состоит из мкости с песком на нагревательной 21630 плитке, с термометром и реле и вместе образуют песочную баню, отличающийся тем, что в устройство дополнительно введены круглодонная колба с двумя ответвлениями, которая разделяет поток аэрозоля, основной поток поступает в затравочную камеру, а второй предварительно пропускают через кварцевую трубку, обвитую электрической спиралью, при работе которой происходит сжигание аэрозоля вещества в родственное соединение.
