Люк колодца для подземных инженерных коммуникаций из фиброцемента

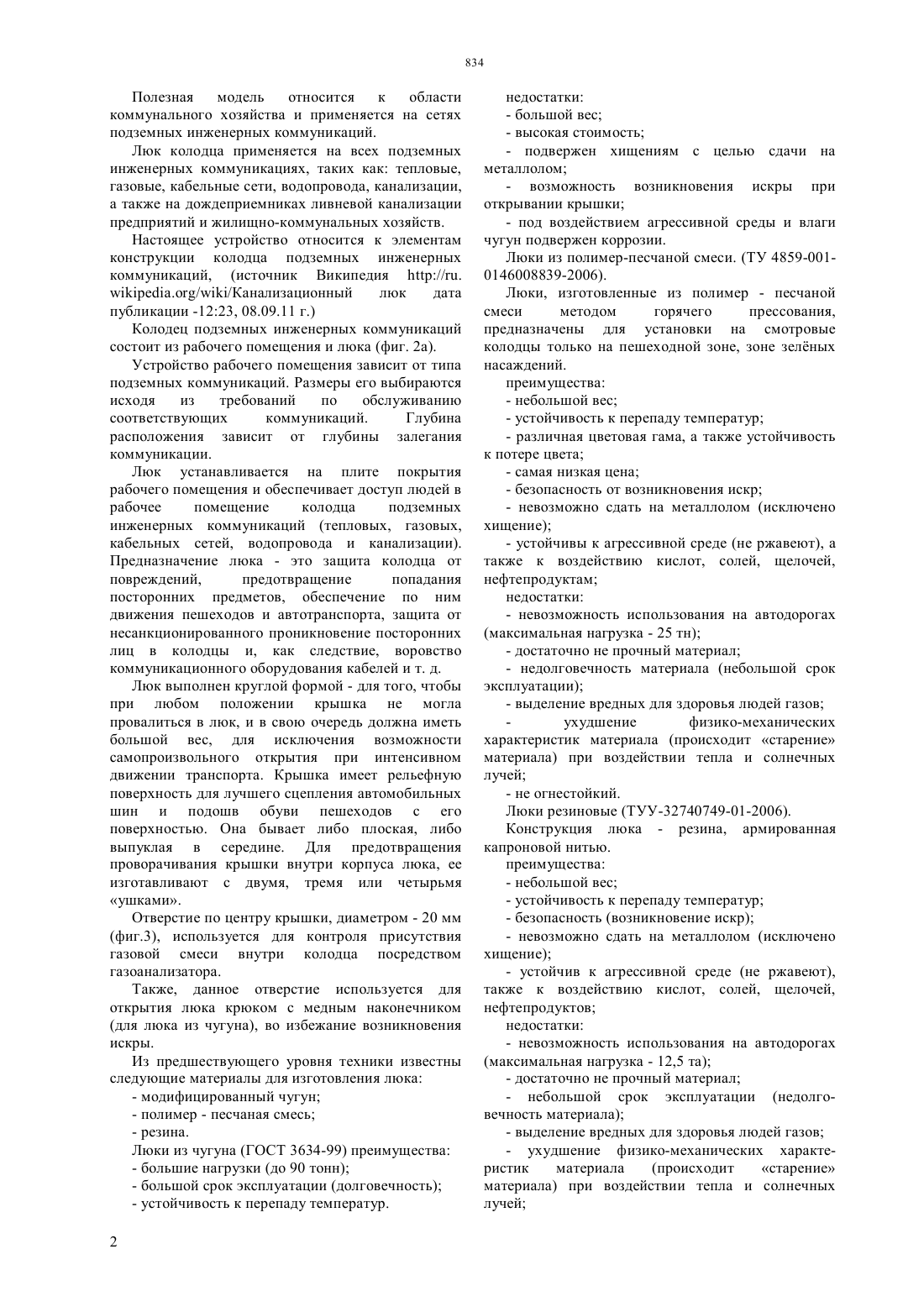

(51) 02 29/12 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ 1. люк из фиброцемента в четыре раза легче аналога из чугуна 2. благодаря низкой стоимости цемента и армирующих волокон, простоты технологии производства, люк из фиброцемента в два раза дешевле аналога из чугуна. 3. не подвержен хищениям - материал люка не подлежит вторичной переработке 4. благодаря неметаллическому происхождению материала люка - искробезопасен 5. абсолютно не подвергается коррозии Люк из фиброцемента высокотехнологичное современное изделие, сочетающее в себе прочность,наджность и эстетичность. Для достижения технического результата, люк колодца подземных инженерных коммуникаций,изготавливается из фиброцемента методом прессования.(56) ГОСТ 3634-99. Люки смотровых колодцев и дождеприемники ливнесточных колодцев(54) ЛЮК КОЛОДЦА ДЛЯ ПОДЗЕМНЫХ ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ ИЗ ФИБРОЦЕМЕНТА(57) Полезная модель относится к области коммунального хозяйства и применяется на сетях подземных инженерных коммуникаций. Задача полезной модели - полное устранение всех недостатков наиболее близкого аналога - люка из чугуна. Технический результат полезной модели обусловлен физико-механическими характеристиками фиброцемента и состоит в следующем Полезная модель относится к области коммунального хозяйства и применяется на сетях подземных инженерных коммуникаций. Люк колодца применяется на всех подземных инженерных коммуникациях, таких как тепловые,газовые, кабельные сети, водопровода, канализации,а также на дождеприемниках ливневой канализации предприятий и жилищно-коммунальных хозяйств. Настоящее устройство относится к элементам конструкции колодца подземных инженерных коммуникаций, (источник Википедия //..//Канализационный люк дата публикации -1223, 08.09.11 г.) Колодец подземных инженерных коммуникаций состоит из рабочего помещения и люка (фиг. 2 а). Устройство рабочего помещения зависит от типа подземных коммуникаций. Размеры его выбираются исходя из требований по обслуживанию соответствующих коммуникаций. Глубина расположения зависит от глубины залегания коммуникации. Люк устанавливается на плите покрытия рабочего помещения и обеспечивает доступ людей в рабочее помещение колодца подземных инженерных коммуникаций (тепловых, газовых,кабельных сетей, водопровода и канализации). Предназначение люка - это защита колодца от повреждений,предотвращение попадания посторонних предметов, обеспечение по ним движения пешеходов и автотранспорта, защита от несанкционированного проникновение посторонних лиц в колодцы и, как следствие, воровство коммуникационного оборудования кабелей и т. д. Люк выполнен круглой формой - для того, чтобы при любом положении крышка не могла провалиться в люк, и в свою очередь должна иметь большой вес, для исключения возможности самопроизвольного открытия при интенсивном движении транспорта. Крышка имеет рельефную поверхность для лучшего сцепления автомобильных шин и подошв обуви пешеходов с его поверхностью. Она бывает либо плоская, либо выпуклая в середине. Для предотвращения проворачивания крышки внутри корпуса люка, ее изготавливают с двумя, тремя или четырьмя ушками. Отверстие по центру крышки, диаметром - 20 мм(фиг.3), используется для контроля присутствия газовой смеси внутри колодца посредством газоанализатора. Также, данное отверстие используется для открытия люка крюком с медным наконечником(для люка из чугуна), во избежание возникновения искры. Из предшествующего уровня техники известны следующие материалы для изготовления люка- резина. Люки из чугуна (ГОСТ 3634-99) преимущества- большой срок эксплуатации (долговечность)- подвержен хищениям с целью сдачи на металлолом- возможность возникновения искры при открывании крышки- под воздействием агрессивной среды и влаги чугун подвержен коррозии. Люки из полимер-песчаной смеси. (ТУ 4859-0010146008839-2006). Люки, изготовленные из полимер - песчаной смеси методом горячего прессования,предназначены для установки на смотровые колодцы только на пешеходной зоне, зоне зелных насаждений. преимущества- безопасность от возникновения искр- невозможно сдать на металлолом (исключено хищение)- невозможность использования на автодорогах- достаточно не прочный материал- выделение вредных для здоровья людей газов ухудшение физико-механических характеристик материала (происходит старение материала) при воздействии тепла и солнечных лучей- невозможно сдать на металлолом (исключено хищение)- невозможность использования на автодорогах- достаточно не прочный материал- небольшой срок эксплуатации (недолговечность материала)- выделение вредных для здоровья людей газов(происходит старение материала) при воздействии тепла и солнечных лучей- не огнестойкий. Задача, на решение которой направлено заявленное техническое решение, заключается в расширении арсенала изделии в данной области и полное устранение всех недостатков наиболее близкого аналога - люка из чугуна, а также удешевление стоимости при соответствующем качестве изделия. Данная задача достигается за счет изготовления люка из фиброцемента методом прессования. Фиброцемент - искусственный каменный материал, получаемый в результате затвердения смеси, состоящей из цемента, армирующих волокон,минеральных заполнителей и воды. В качестве армирующих волокон применяются целлюлозные,арамидные,базальтовые,керамические и синтетические, обладающие высокой прочностью на растяжение, волокна. Цементный камень хорошо сопротивляется сжимающим и плохо растягивающим напряжениям. Введение в состав фиброцемента(10 -12 от его объема) тонковолокнистых волокон,обладающих высокой прочностью на растяжение,значительно повышает физико-механические свойства фиброцементного камня. Фиброцемент изобретен в 1901 году в Европе под именем этернит (с латинского - вечный). Фиброцемент обладает высокой прочностью на растяжение и изгиб,огнестойкостью,долговечностью, водонепроницаемостью, низкой теплопроводностью и электропроводностью. Промышленностью производятся множества видов фиброцементных изделий, таких как(////398)профилированные листы для кровель и обшивки стен плоские плиты обыкновенные и офактуренные или окрашенные для облицовки стен и подоконники панели кровельные и стеновые с теплоизоляционным слоем для отапливаемых и неотапливаемых помещенийтрубы напорные и безнапорные и соединительные муфты к ним специальные изделия (вентиляционные короба,санитарно-технические, электроизоляционные и др.). Техническим результатом являются преимущества люка из фиброцементабольшой срок эксплуатации (до 50 лет)возможность установки запорного устройствабольшая номинальная нагрузка - до 90 тнудобство в транспортировке за счет малого веса, увеличивается норма загрузки транспортного средствавзаимозаменяемость - фиброцементные крышки могут устанавливаться в металлические корпуса люков, изготовленных по ГОСТу 3634-99. При необходимости крышки можно легко и быстро изготовить из фиброцементных листов соответствующей толщины, притом не в заводских условиях. Листы легко режутся, пилятся и сверлятсяустойчивость к агрессивной среде (кислоты,соли, щелочи, нефтепродукты)стойкость к потере цвета. Люк прокрашивается по всей толщине термостойкими краскамисравнительно небольшой вес, почти в 4 раза легче металлических, и, при этом, обладают высокой прочностью при сжатии, растяжении и изгибе, а также водонепроницаемостью, низкой истираемостью, малой тепло - электропроводностью, огнестойкостью и морозостойкостью. С возрастом механическая прочность и плотность изделий возрастаютстойкость к перепаду температуры. Сохраняют все свои свойства в диапазоне от - 60 до 60 град.Сбезопасность от возникновения искрыэстетичность - выглядят добротно, качественно и престижно. Благодаря различной цветовой гамме,они идеально вписываются в газон, тротуарную плитку или дорожное покрытиеполностью соответствуют санитарно эпидемиологическим требованиям и нормативам люки можно устанавливать на всех видах инженерных коммуникаций и на всех их участкахнеуязвимы воздействиям термитов. Близким аналогом люка из фиброцемента изготовленного методом прессования является люк из модифицированного чугуна марки СЧ. Таблица(////-.) Наименование показателей Предел прочности при изгибе, (кг/см 2) Плотность (объемная масса), (кг/м 3) Ударная вязкость, (кгс см/см 2), не менее Временное сопротивление при растяжении, (МПа) Условный предел текучести, (МПа) Относительное удлинение, , не менее Твердость НВ При необходимости люк из фиброцемента может быть снабжен замковой системой и шарнирным 3 прокладки (фиг.3) под крышку люка исключает бряканье и дребезжание крышки люка об его корпус. Работа устройства люк в работе устанавливается на плите покрытия рабочего помещения колодца. Стационарно люк находится в сложенном(закрытом) состоянии, (фиг.2 б). В случае необходимости крышка люка открывается за отверстие крышки с помощью металлического крюка. После окончания работы в колодце, люк закрывается также с помощью металлического крюка. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Люк колодца для подземных инженерных коммуникаций, включающий корпус с опорной поверхностью и обечайкой, крышку с ушками для фиксации в обечайке корпуса, отличающийся тем,что он выполнен из фиброцемента методом прессования.
