Конструкционная панель (варианты)

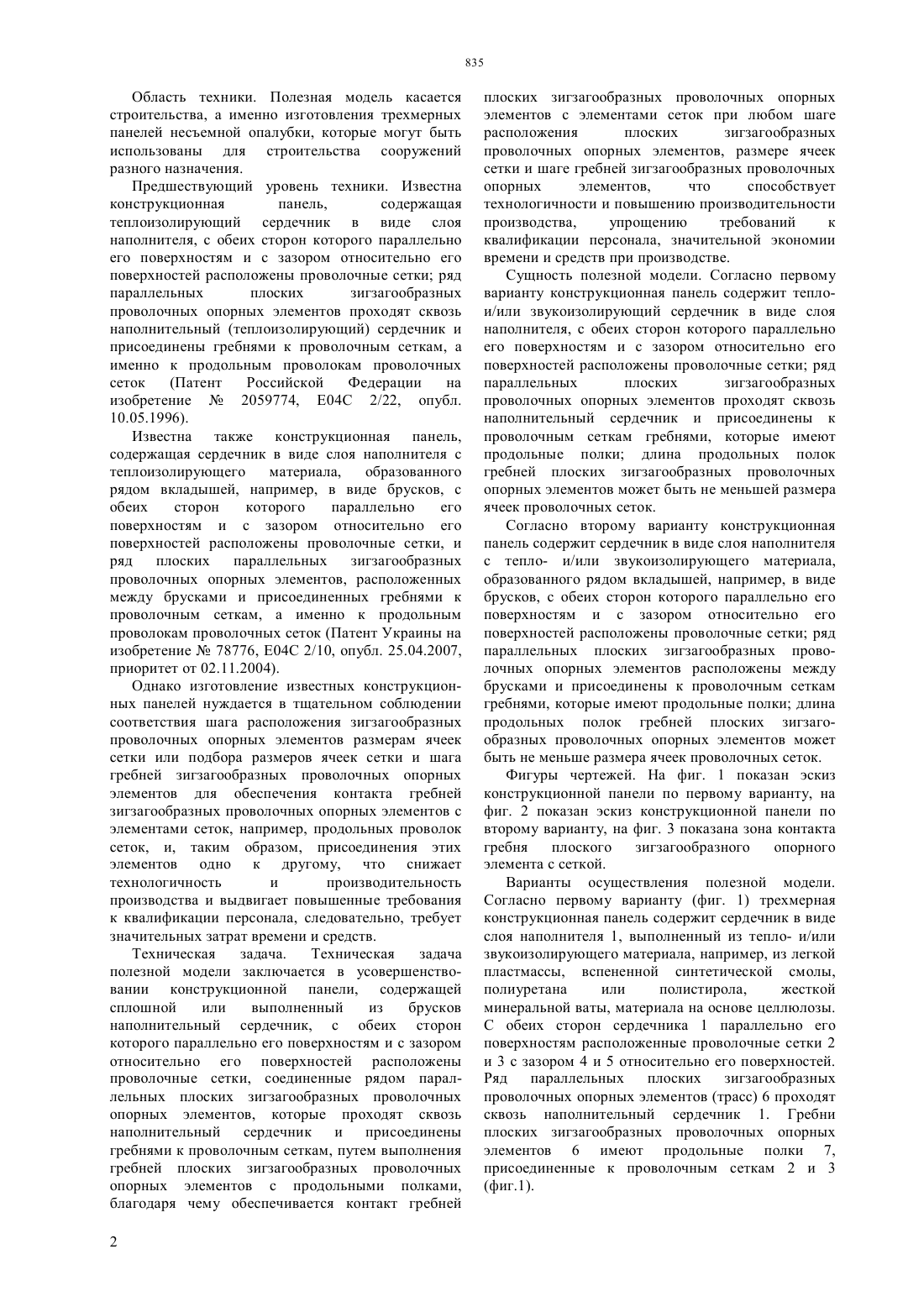

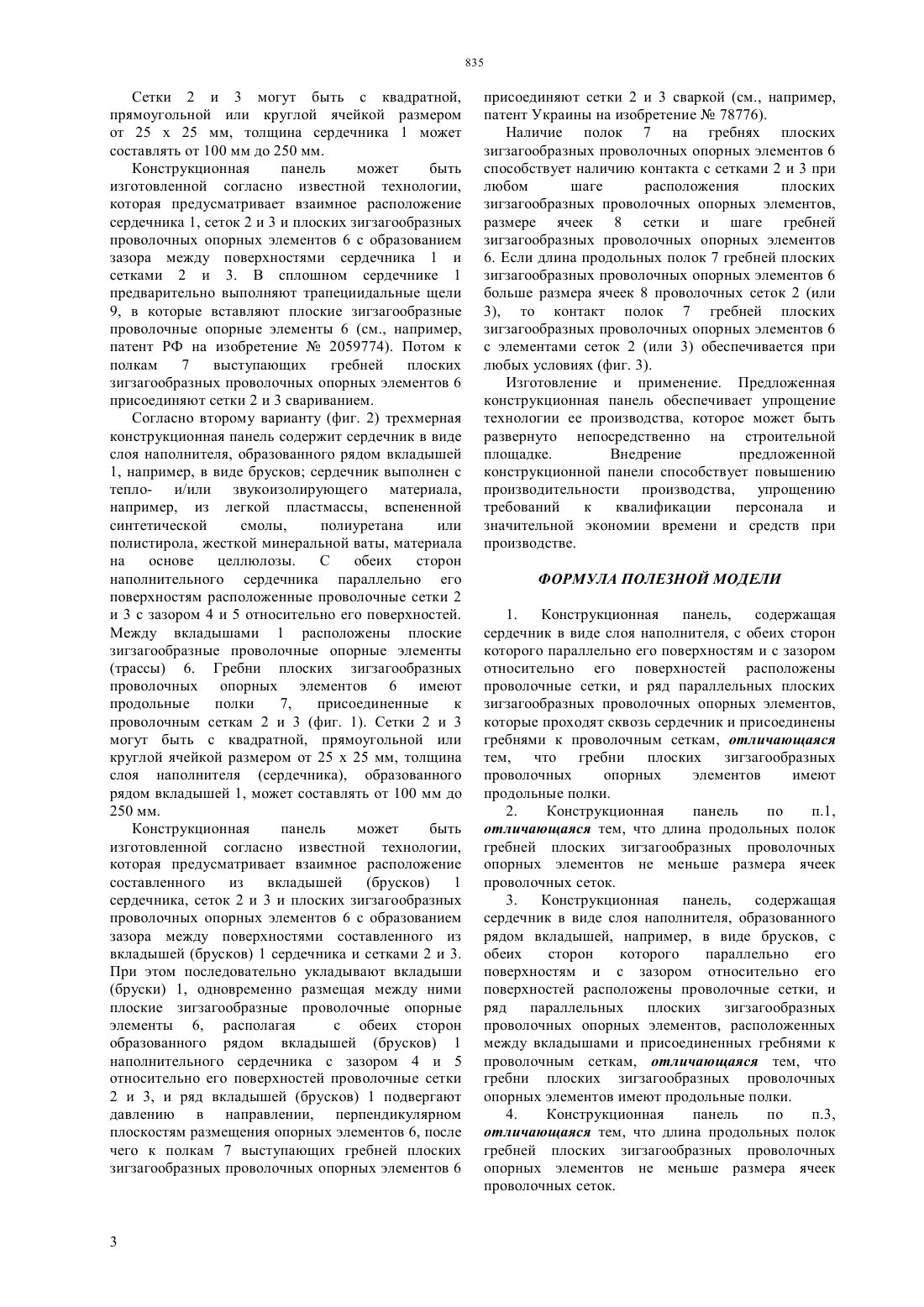

(51) 04 2/02 (2011.01) 04 2/30 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ сплошной наполнительный(наполнительный,звукоизолирующий) сердечник, с обеих сторон которого параллельно его поверхностям и с зазором(4,5) относительно его поверхностей расположенные проволочные сетки (2, 3) ряд параллельных плоских зигзагообразных проволочных опорных элементов (6) расположены продольно между брусками (1) и присоединены к проволочным сеткам гребнями, которые имеют продольные полки (7) длина продольных полок (7) гребней плоских зигзагообразных проволочных опорных элементов (6) может быть не меньше размера ячеек проволочных сеток (2, 3). Сердечник выполнен из тепло- и/или звукоизолирующего материала, например, из легкой пластмассы,вспененной синтетической смолы, полиуретана или полистирола. Сетки 2 и 3 могут быть с квадратной,прямоугольной или круглой ячейкой размером от 25 х 25 мм, толщина сердечника 1 может составлять от 100 мм до 250 мм.(74) Тагбергенова Модангуль Маруповна Тагбергенова Алма Таишевна(57) Полезная модель касается строительства, а именно изготовления трехмерных панелей несъемной опалубки, которые могут быть использованы для строительства сооружений разного назначения. Конструкционная панель содержит выполненный из брусков (1) или Область техники. Полезная модель касается строительства, а именно изготовления трехмерных панелей несъемной опалубки, которые могут быть использованы для строительства сооружений разного назначения. Предшествующий уровень техники. Известна конструкционная панель,содержащая теплоизолирующий сердечник в виде слоя наполнителя, с обеих сторон которого параллельно его поверхностям и с зазором относительно его поверхностей расположены проволочные сетки ряд параллельных плоских зигзагообразных проволочных опорных элементов проходят сквозь наполнительный (теплоизолирующий) сердечник и присоединены гребнями к проволочным сеткам, а именно к продольным проволокам проволочных сеток(Патент Российской Федерации на изобретение 2059774, 04 2/22, опубл. 10.05.1996). Известна также конструкционная панель,содержащая сердечник в виде слоя наполнителя с теплоизолирующего материала,образованного рядом вкладышей, например, в виде брусков, с обеих сторон которого параллельно его поверхностям и с зазором относительно его поверхностей расположены проволочные сетки, и ряд плоских параллельных зигзагообразных проволочных опорных элементов, расположенных между брусками и присоединенных гребнями к проволочным сеткам, а именно к продольным проволокам проволочных сеток (Патент Украины на изобретение 78776, 04 2/10, опубл. 25.04.2007,приоритет от 02.11.2004). Однако изготовление известных конструкционных панелей нуждается в тщательном соблюдении соответствия шага расположения зигзагообразных проволочных опорных элементов размерам ячеек сетки или подбора размеров ячеек сетки и шага гребней зигзагообразных проволочных опорных элементов для обеспечения контакта гребней зигзагообразных проволочных опорных элементов с элементами сеток, например, продольных проволок сеток, и, таким образом, присоединения этих элементов одно к другому, что снижает технологичность и производительность производства и выдвигает повышенные требования к квалификации персонала, следовательно, требует значительных затрат времени и средств. Техническая задача. Техническая задача полезной модели заключается в усовершенствовании конструкционной панели, содержащей сплошной или выполненный из брусков наполнительный сердечник, с обеих сторон которого параллельно его поверхностям и с зазором относительно его поверхностей расположены проволочные сетки, соединенные рядом параллельных плоских зигзагообразных проволочных опорных элементов, которые проходят сквозь наполнительный сердечник и присоединены гребнями к проволочным сеткам, путем выполнения гребней плоских зигзагообразных проволочных опорных элементов с продольными полками,благодаря чему обеспечивается контакт гребней 2 плоских зигзагообразных проволочных опорных элементов с элементами сеток при любом шаге расположения плоских зигзагообразных проволочных опорных элементов, размере ячеек сетки и шаге гребней зигзагообразных проволочных опорных элементов,что способствует технологичности и повышению производительности производства,упрощению требований к квалификации персонала, значительной экономии времени и средств при производстве. Сущность полезной модели. Согласно первому варианту конструкционная панель содержит теплои/или звукоизолирующий сердечник в виде слоя наполнителя, с обеих сторон которого параллельно его поверхностям и с зазором относительно его поверхностей расположены проволочные сетки ряд параллельных плоских зигзагообразных проволочных опорных элементов проходят сквозь наполнительный сердечник и присоединены к проволочным сеткам гребнями, которые имеют продольные полки длина продольных полок гребней плоских зигзагообразных проволочных опорных элементов может быть не меньшей размера ячеек проволочных сеток. Согласно второму варианту конструкционная панель содержит сердечник в виде слоя наполнителя с тепло- и/или звукоизолирующего материала,образованного рядом вкладышей, например, в виде брусков, с обеих сторон которого параллельно его поверхностям и с зазором относительно его поверхностей расположены проволочные сетки ряд параллельных плоских зигзагообразных проволочных опорных элементов расположены между брусками и присоединены к проволочным сеткам гребнями, которые имеют продольные полки длина продольных полок гребней плоских зигзагообразных проволочных опорных элементов может быть не меньше размера ячеек проволочных сеток. Фигуры чертежей. На фиг. 1 показан эскиз конструкционной панели по первому варианту, на фиг. 2 показан эскиз конструкционной панели по второму варианту, на фиг. 3 показана зона контакта гребня плоского зигзагообразного опорного элемента с сеткой. Варианты осуществления полезной модели. Согласно первому варианту (фиг. 1) трехмерная конструкционная панель содержит сердечник в виде слоя наполнителя 1, выполненный из тепло- и/или звукоизолирующего материала, например, из легкой пластмассы, вспененной синтетической смолы,полиуретана или полистирола,жесткой минеральной ваты, материала на основе целлюлозы. С обеих сторон сердечника 1 параллельно его поверхностям расположенные проволочные сетки 2 и 3 с зазором 4 и 5 относительно его поверхностей. Ряд параллельных плоских зигзагообразных проволочных опорных элементов (трасс) 6 проходят сквозь наполнительный сердечник 1. Гребни плоских зигзагообразных проволочных опорных элементов 6 имеют продольные полки 7,присоединенные к проволочным сеткам 2 и 3 Сетки 2 и 3 могут быть с квадратной,прямоугольной или круглой ячейкой размером от 25 х 25 мм, толщина сердечника 1 может составлять от 100 мм до 250 мм. Конструкционная панель может быть изготовленной согласно известной технологии,которая предусматривает взаимное расположение сердечника 1, сеток 2 и 3 и плоских зигзагообразных проволочных опорных элементов 6 с образованием зазора между поверхностями сердечника 1 и сетками 2 и 3. В сплошном сердечнике 1 предварительно выполняют трапециидальные щели 9, в которые вставляют плоские зигзагообразные проволочные опорные элементы 6 (см., например,патент РФ на изобретение 2059774). Потом к полкам 7 выступающих гребней плоских зигзагообразных проволочных опорных элементов 6 присоединяют сетки 2 и 3 свариванием. Согласно второму варианту (фиг. 2) трехмерная конструкционная панель содержит сердечник в виде слоя наполнителя, образованного рядом вкладышей 1, например, в виде брусков сердечник выполнен с тепло- и/или звукоизолирующего материала,например, из легкой пластмассы, вспененной синтетической смолы,полиуретана или полистирола, жесткой минеральной ваты, материала на основе целлюлозы. С обеих сторон наполнительного сердечника параллельно его поверхностям расположенные проволочные сетки 2 и 3 с зазором 4 и 5 относительно его поверхностей. Между вкладышами 1 расположены плоские зигзагообразные проволочные опорные элементы(трассы) 6. Гребни плоских зигзагообразных проволочных опорных элементов 6 имеют продольные полки 7,присоединенные к проволочным сеткам 2 и 3 (фиг. 1). Сетки 2 и 3 могут быть с квадратной, прямоугольной или круглой ячейкой размером от 25 х 25 мм, толщина слоя наполнителя (сердечника), образованного рядом вкладышей 1, может составлять от 100 мм до 250 мм. Конструкционная панель может быть изготовленной согласно известной технологии,которая предусматривает взаимное расположение составленного из вкладышей(брусков) 1 сердечника, сеток 2 и 3 и плоских зигзагообразных проволочных опорных элементов 6 с образованием зазора между поверхностями составленного из вкладышей (брусков) 1 сердечника и сетками 2 и 3. При этом последовательно укладывают вкладыши(бруски) 1, одновременно размещая между ними плоские зигзагообразные проволочные опорные элементы 6, располагая с обеих сторон образованного рядом вкладышей (брусков) 1 наполнительного сердечника с зазором 4 и 5 относительно его поверхностей проволочные сетки 2 и 3, и ряд вкладышей (брусков) 1 подвергают давлению в направлении, перпендикулярном плоскостям размещения опорных элементов 6, после чего к полкам 7 выступающих гребней плоских зигзагообразных проволочных опорных элементов 6 присоединяют сетки 2 и 3 сваркой (см., например,патент Украины на изобретение 78776). Наличие полок 7 на гребнях плоских зигзагообразных проволочных опорных элементов 6 способствует наличию контакта с сетками 2 и 3 при любом шаге расположения плоских зигзагообразных проволочных опорных элементов,размере ячеек 8 сетки и шаге гребней зигзагообразных проволочных опорных элементов 6. Если длина продольных полок 7 гребней плоских зигзагообразных проволочных опорных элементов 6 больше размера ячеек 8 проволочных сеток 2 (или 3), то контакт полок 7 гребней плоских зигзагообразных проволочных опорных элементов 6 с элементами сеток 2 (или 3) обеспечивается при любых условиях (фиг. 3). Изготовление и применение. Предложенная конструкционная панель обеспечивает упрощение технологии ее производства, которое может быть развернуто непосредственно на строительной площадке. Внедрение предложенной конструкционной панели способствует повышению производительности производства, упрощению требований к квалификации персонала и значительной экономии времени и средств при производстве. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Конструкционная панель,содержащая сердечник в виде слоя наполнителя, с обеих сторон которого параллельно его поверхностям и с зазором относительно его поверхностей расположены проволочные сетки, и ряд параллельных плоских зигзагообразных проволочных опорных элементов,которые проходят сквозь сердечник и присоединены гребнями к проволочным сеткам, отличающаяся тем, что гребни плоских зигзагообразных проволочных опорных элементов имеют продольные полки. 2. Конструкционная панель по п.1,отличающаяся тем, что длина продольных полок гребней плоских зигзагообразных проволочных опорных элементов не меньше размера ячеек проволочных сеток. 3. Конструкционная панель,содержащая сердечник в виде слоя наполнителя, образованного рядом вкладышей, например, в виде брусков, с обеих сторон которого параллельно его поверхностям и с зазором относительно его поверхностей расположены проволочные сетки, и ряд параллельных плоских зигзагообразных проволочных опорных элементов, расположенных между вкладышами и присоединенных гребнями к проволочным сеткам, отличающаяся тем, что гребни плоских зигзагообразных проволочных опорных элементов имеют продольные полки. 4. Конструкционная панель по п.3,отличающаяся тем, что длина продольных полок гребней плоских зигзагообразных проволочных опорных элементов не меньше размера ячеек проволочных сеток.
