Откидной люк из листовой стали

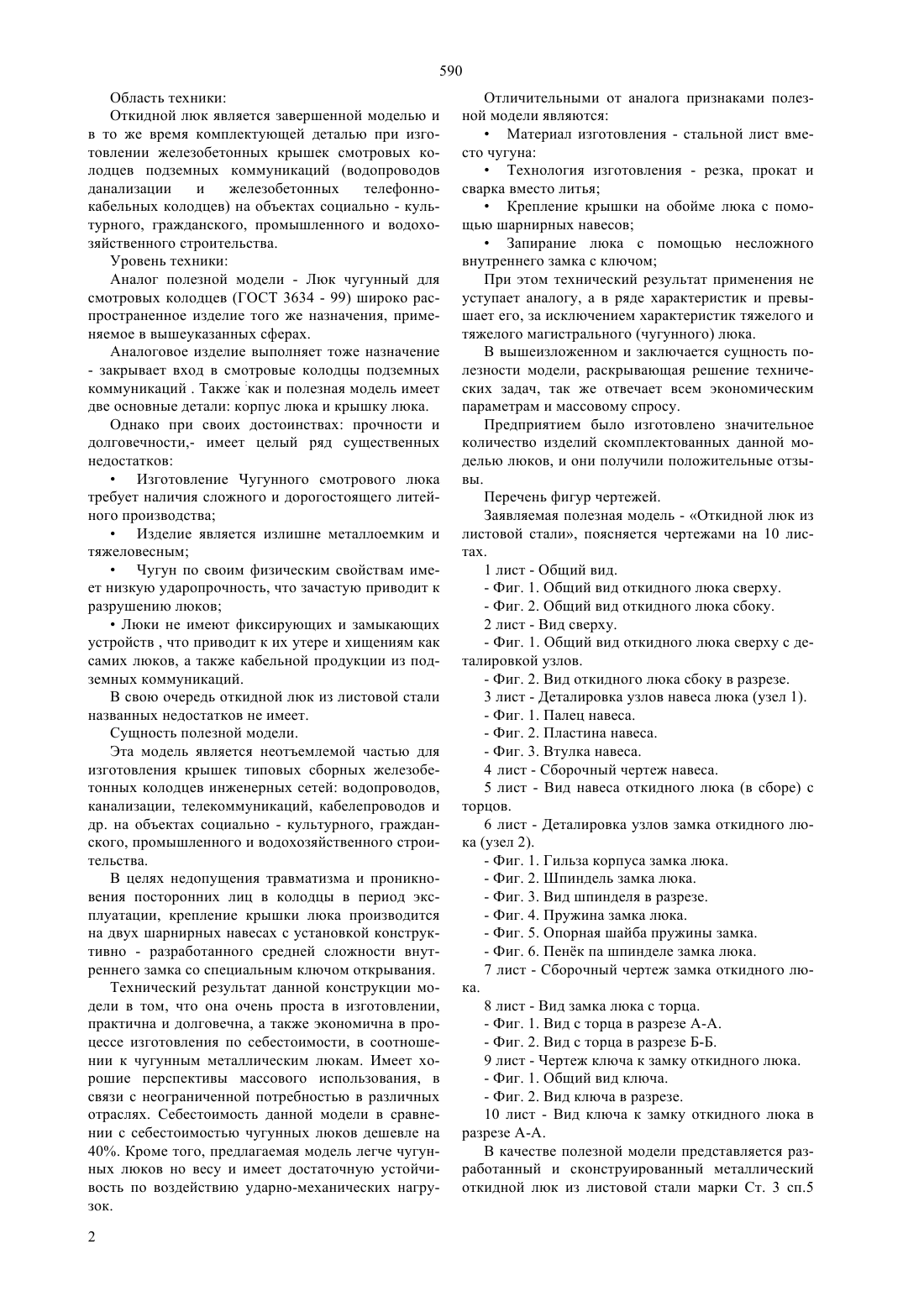

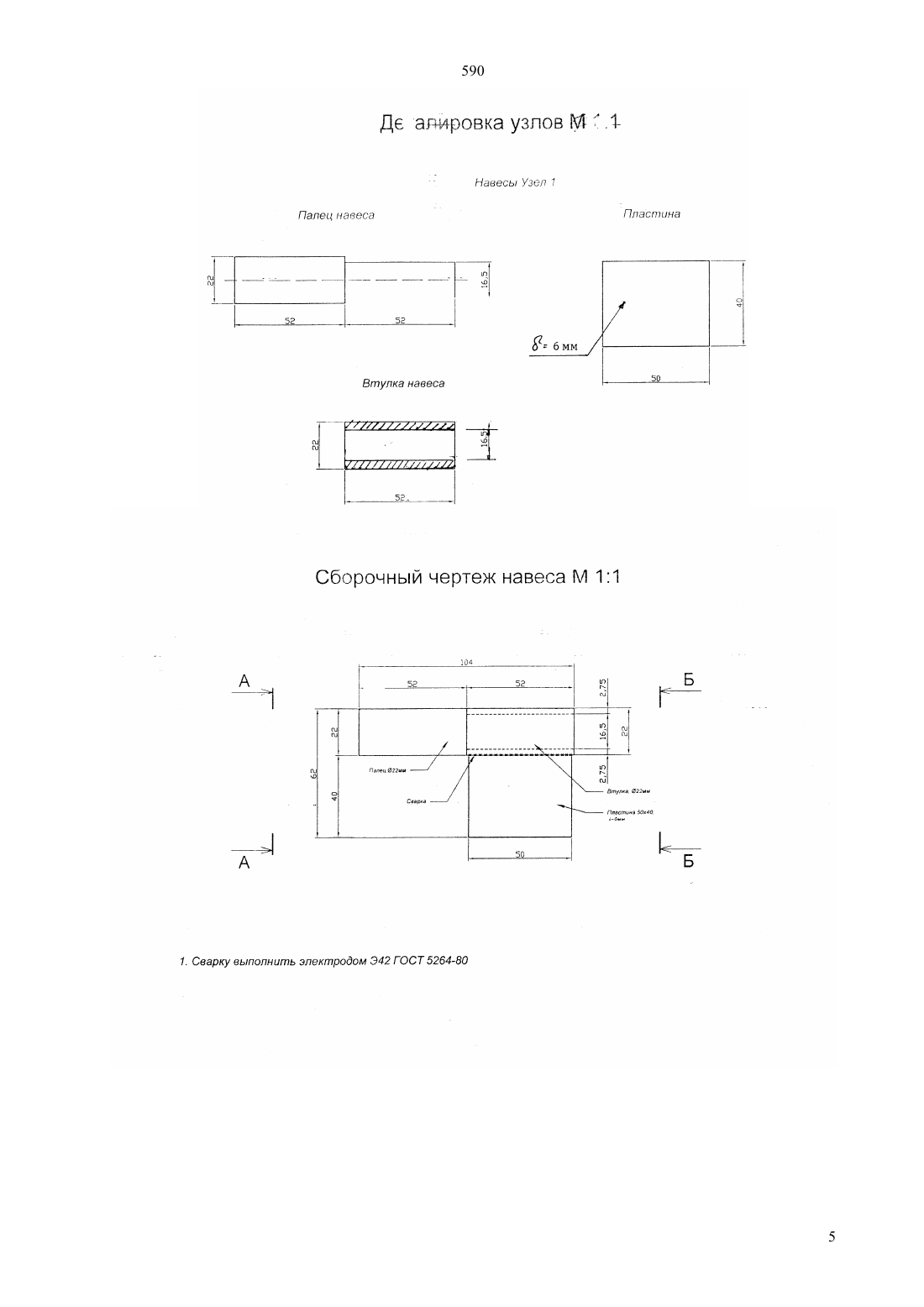

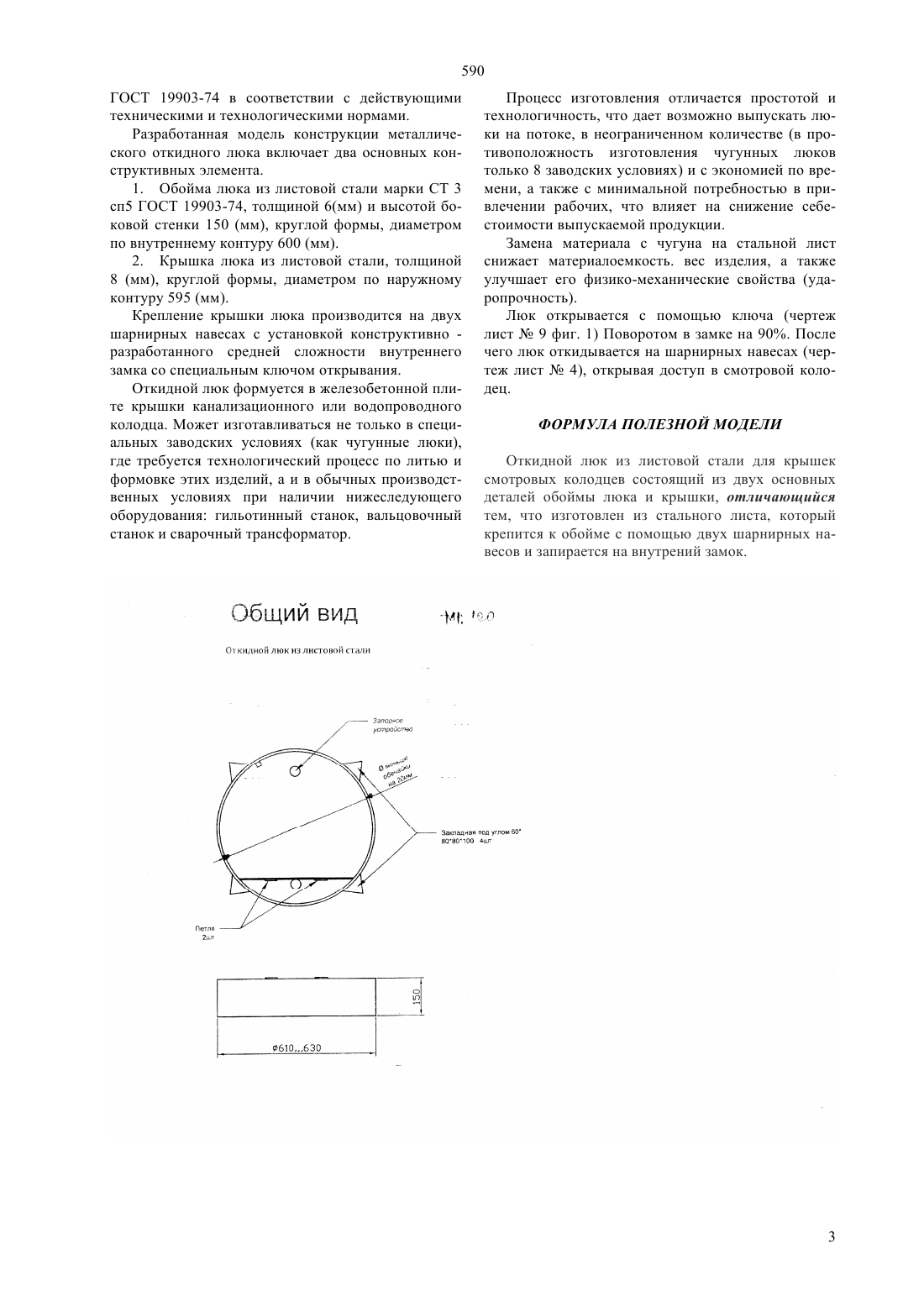

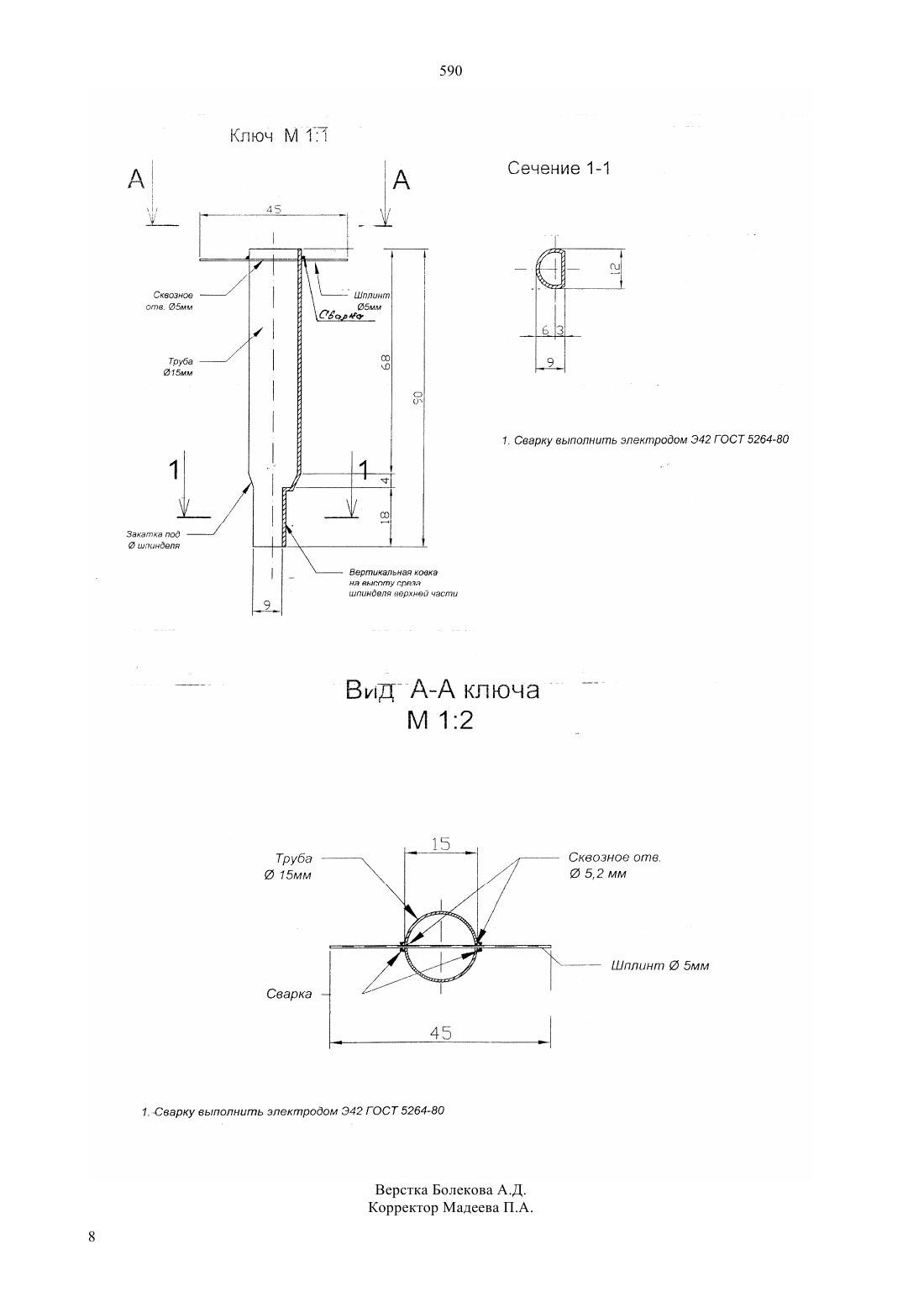

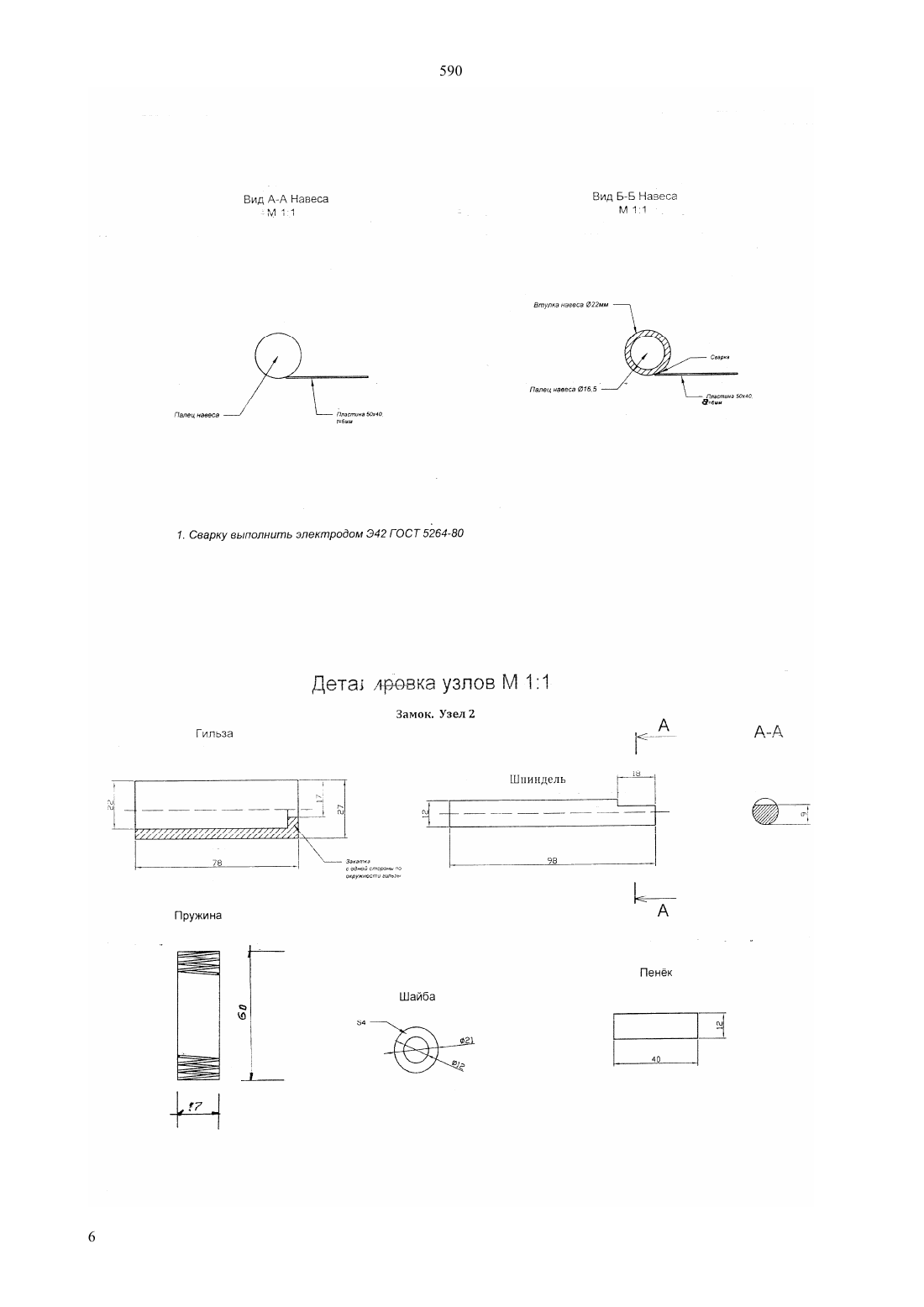

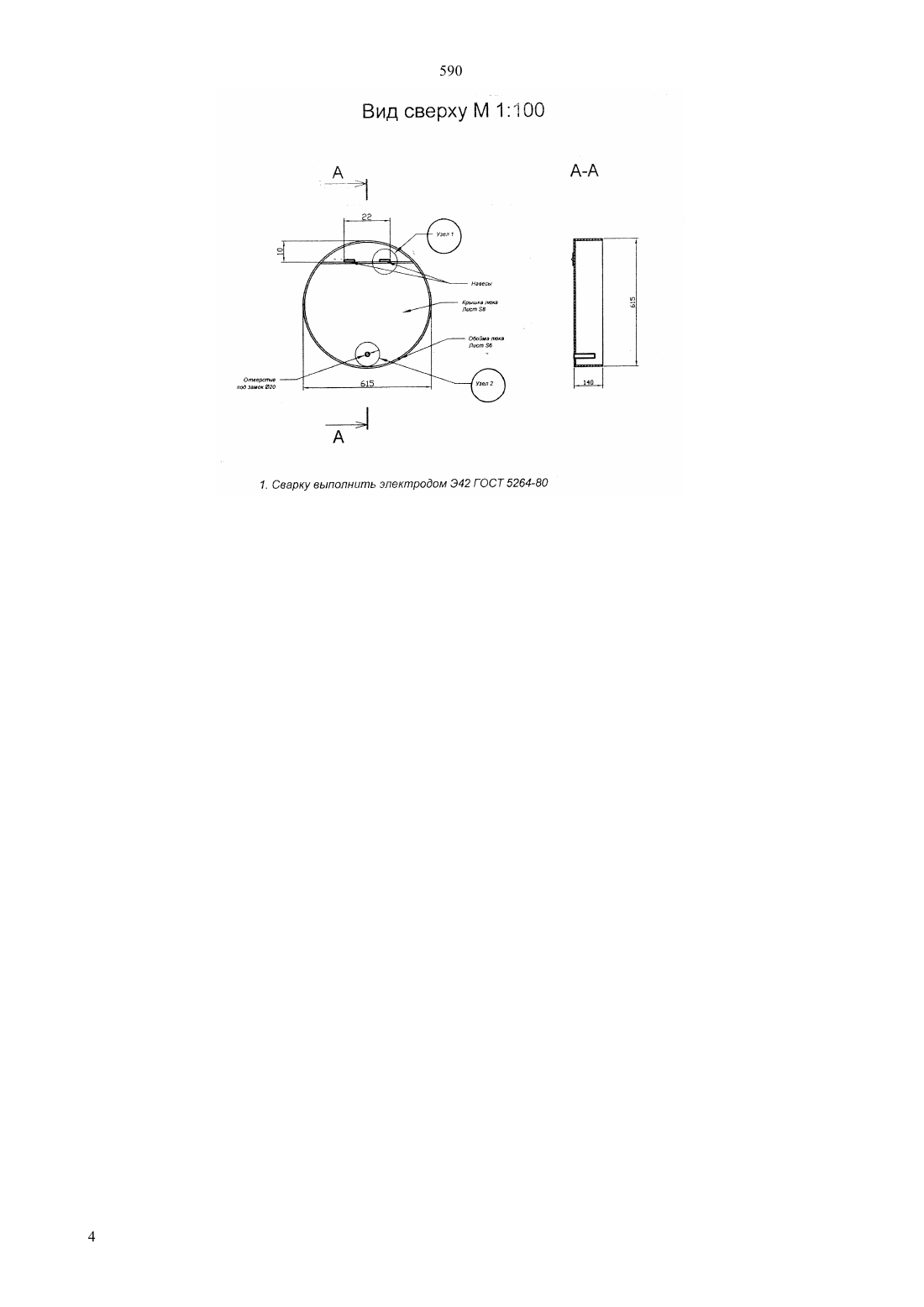

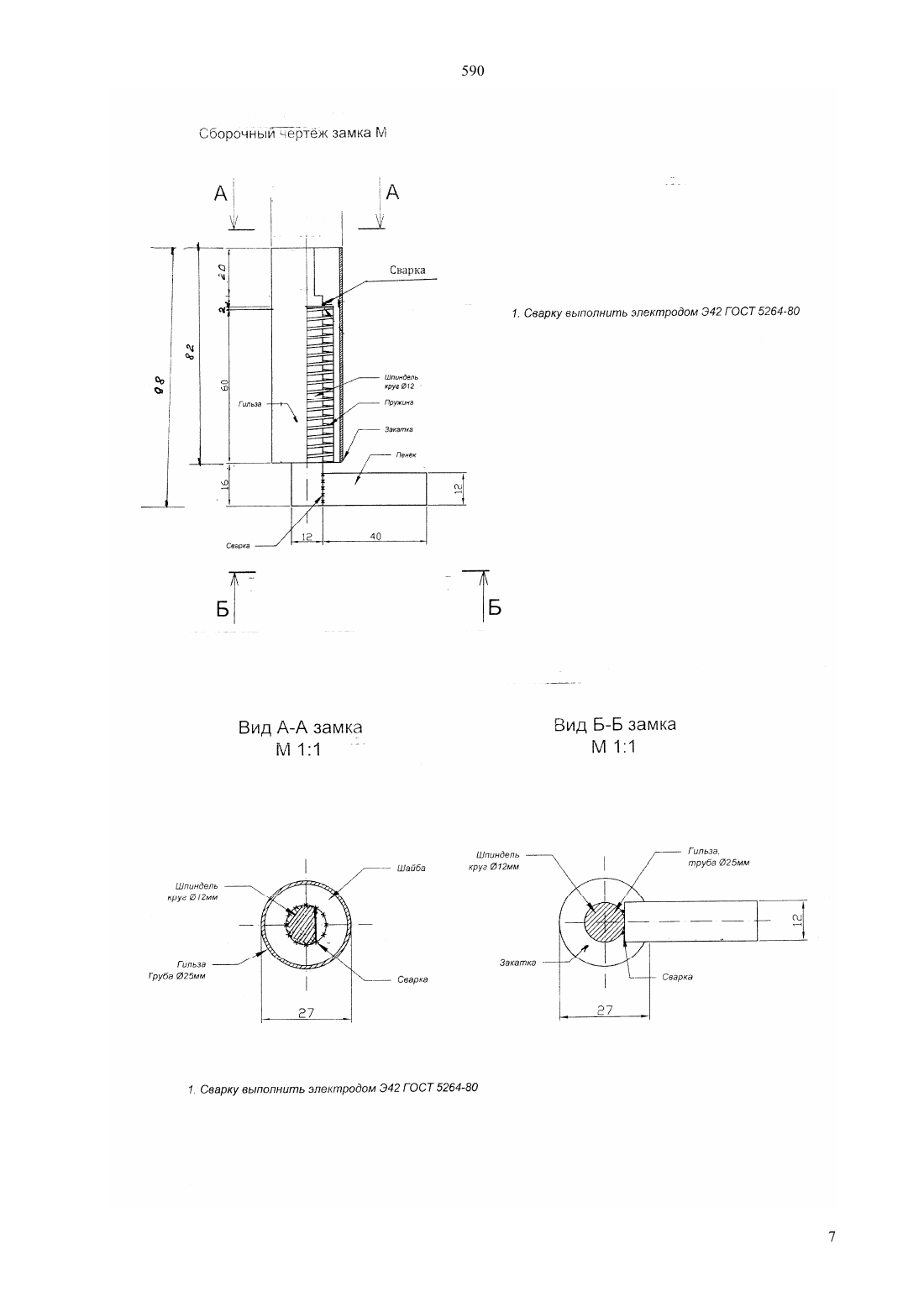

(51) 03 5/02 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ формовке железобетонных крышек смотровых колодцев подземных коммуникаций. Наличие шарнирного крепления крышки к обойме люка предотвращает хищения, а наличие запорного устройства люка обеспечивает надлежащую безопасность. Материал изготовления - листовая сталь, обеспечивает высокую ударопрочность и значительно облегчает вес конструкции. Простота и технологичность в изготовлении обеспечивают низкую себестоимость модели и возможность ее изготовления вне специальных заводских условий, исключающих литье, формовку,шлифовку и другие трудоемкие процессы.(72) Нурмухаев Темиргали Дюсенович Сейтхалилов Владимир Сергеевич(73) Товарищество с ограниченной ответственностью Комбинат Строительных Материалов Водстройкомплект(54) ОТКИДНОЙ ЛЮК ИЗ ЛИСТОВОЙ СТАЛИ(57) Представляет собой металлический откидной люк из листовой стали состоящий из обоймы люка из листовой стали круглой формы, и крышки люка из листовой стали круглой формы. Применяется при 590 Область техники Откидной люк является завершенной моделью и в то же время комплектующей деталью при изготовлении железобетонных крышек смотровых колодцев подземных коммуникаций (водопроводов данализации и железобетонных телефоннокабельных колодцев) на объектах социально - культурного, гражданского, промышленного и водохозяйственного строительства. Уровень техники Аналог полезной модели - Люк чугунный для смотровых колодцев (ГОСТ 3634 - 99) широко распространенное изделие того же назначения, применяемое в вышеуказанных сферах. Аналоговое изделие выполняет тоже назначение- закрывает вход в смотровые колодцы подземных коммуникаций . Также как и полезная модель имеет две основные детали корпус люка и крышку люка. Однако при своих достоинствах прочности и долговечности,- имеет целый ряд существенных недостатковИзготовление Чугунного смотрового люка требует наличия сложного и дорогостоящего литейного производстваИзделие является излишне металлоемким и тяжеловеснымЧугун по своим физическим свойствам имеет низкую ударопрочность, что зачастую приводит к разрушению люковЛюки не имеют фиксирующих и замыкающих устройств , что приводит к их утере и хищениям как самих люков, а также кабельной продукции из подземных коммуникаций. В свою очередь откидной люк из листовой стали названных недостатков не имеет. Сущность полезной модели. Эта модель является неотъемлемой частью для изготовления крышек типовых сборных железобетонных колодцев инженерных сетей водопроводов,канализации, телекоммуникаций, кабелепроводов и др. на объектах социально - культурного, гражданского, промышленного и водохозяйственного строительства. В целях недопущения травматизма и проникновения посторонних лиц в колодцы в период эксплуатации, крепление крышки люка производится на двух шарнирных навесах с установкой конструктивно - разработанного средней сложности внутреннего замка со специальным ключом открывания. Технический результат данной конструкции модели в том, что она очень проста в изготовлении,практична и долговечна, а также экономична в процессе изготовления по себестоимости, в соотношении к чугунным металлическим люкам. Имеет хорошие перспективы массового использования, в связи с неограниченной потребностью в различных отраслях. Себестоимость данной модели в сравнении с себестоимостью чугунных люков дешевле на 40. Кроме того, предлагаемая модель легче чугунных люков но весу и имеет достаточную устойчивость по воздействию ударно-механических нагрузок. 2 Отличительными от аналога признаками полезной модели являютсяМатериал изготовления - стальной лист вместо чугунаТехнология изготовления - резка, прокат и сварка вместо литьяКрепление крышки на обойме люка с помощью шарнирных навесовЗапирание люка с помощью несложного внутреннего замка с ключом При этом технический результат применения не уступает аналогу, а в ряде характеристик и превышает его, за исключением характеристик тяжелого и тяжелого магистрального (чугунного) люка. В вышеизложенном и заключается сущность полезности модели, раскрывающая решение технических задач, так же отвечает всем экономическим параметрам и массовому спросу. Предприятием было изготовлено значительное количество изделий скомплектованных данной моделью люков, и они получили положительные отзывы. Перечень фигур чертежей. Заявляемая полезная модель - Откидной люк из листовой стали, поясняется чертежами на 10 листах. 1 лист - Общий вид.- Фиг. 1. Общий вид откидного люка сверху.- Фиг. 2. Общий вид откидного люка сбоку. 2 лист - Вид сверху.- Фиг. 1. Общий вид откидного люка сверху с деталировкой узлов.- Фиг. 2. Вид откидного люка сбоку в разрезе. 3 лист - Деталировка узлов навеса люка (узел 1).- Фиг. 3. Втулка навеса. 4 лист - Сборочный чертеж навеса. 5 лист - Вид навеса откидного люка (в сборе) с торцов. 6 лист - Деталировка узлов замка откидного люка (узел 2).- Фиг. 1. Гильза корпуса замка люка.- Фиг. 5. Опорная шайба пружины замка.- Фиг. 6. Пенк па шпинделе замка люка. 7 лист - Сборочный чертеж замка откидного люка. 8 лист - Вид замка люка с торца.- Фиг. 2. Вид ключа в разрезе. 10 лист - Вид ключа к замку откидного люка в разрезе А-А. В качестве полезной модели представляется разработанный и сконструированный металлический откидной люк из листовой стали марки Ст. 3 сп.5 590 ГОСТ 19903-74 в соответствии с действующими техническими и технологическими нормами. Разработанная модель конструкции металлического откидного люка включает два основных конструктивных элемента. 1. Обойма люка из листовой стали марки СТ 3 сп 5 ГОСТ 19903-74, толщиной 6(мм) и высотой боковой стенки 150 (мм), круглой формы, диаметром по внутреннему контуру 600 (мм). 2. Крышка люка из листовой стали, толщиной 8 (мм), круглой формы, диаметром по наружному контуру 595 (мм). Крепление крышки люка производится на двух шарнирных навесах с установкой конструктивно разработанного средней сложности внутреннего замка со специальным ключом открывания. Откидной люк формуется в железобетонной плите крышки канализационного или водопроводного колодца. Может изготавливаться не только в специальных заводских условиях (как чугунные люки),где требуется технологический процесс по литью и формовке этих изделий, а и в обычных производственных условиях при наличии нижеследующего оборудования гильотинный станок, вальцовочный станок и сварочный трансформатор. Процесс изготовления отличается простотой и технологичность, что дает возможно выпускать люки на потоке, в неограниченном количестве (в противоположность изготовления чугунных люков только 8 заводских условиях) и с экономией по времени, а также с минимальной потребностью в привлечении рабочих, что влияет на снижение себестоимости выпускаемой продукции. Замена материала с чугуна на стальной лист снижает материалоемкость. вес изделия, а также улучшает его физико-механические свойства (ударопрочность). Люк открывается с помощью ключа (чертеж лист 9 фиг. 1) Поворотом в замке на 90. После чего люк откидывается на шарнирных навесах (чертеж лист 4), открывая доступ в смотровой колодец. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Откидной люк из листовой стали для крышек смотровых колодцев состоящий из двух основных деталей обоймы люка и крышки, отличающийся тем, что изготовлен из стального листа, который крепится к обойме с помощью двух шарнирных навесов и запирается на внутрений замок.
