Устройство для защиты от несанкционированного доступа и комплекс на его основе

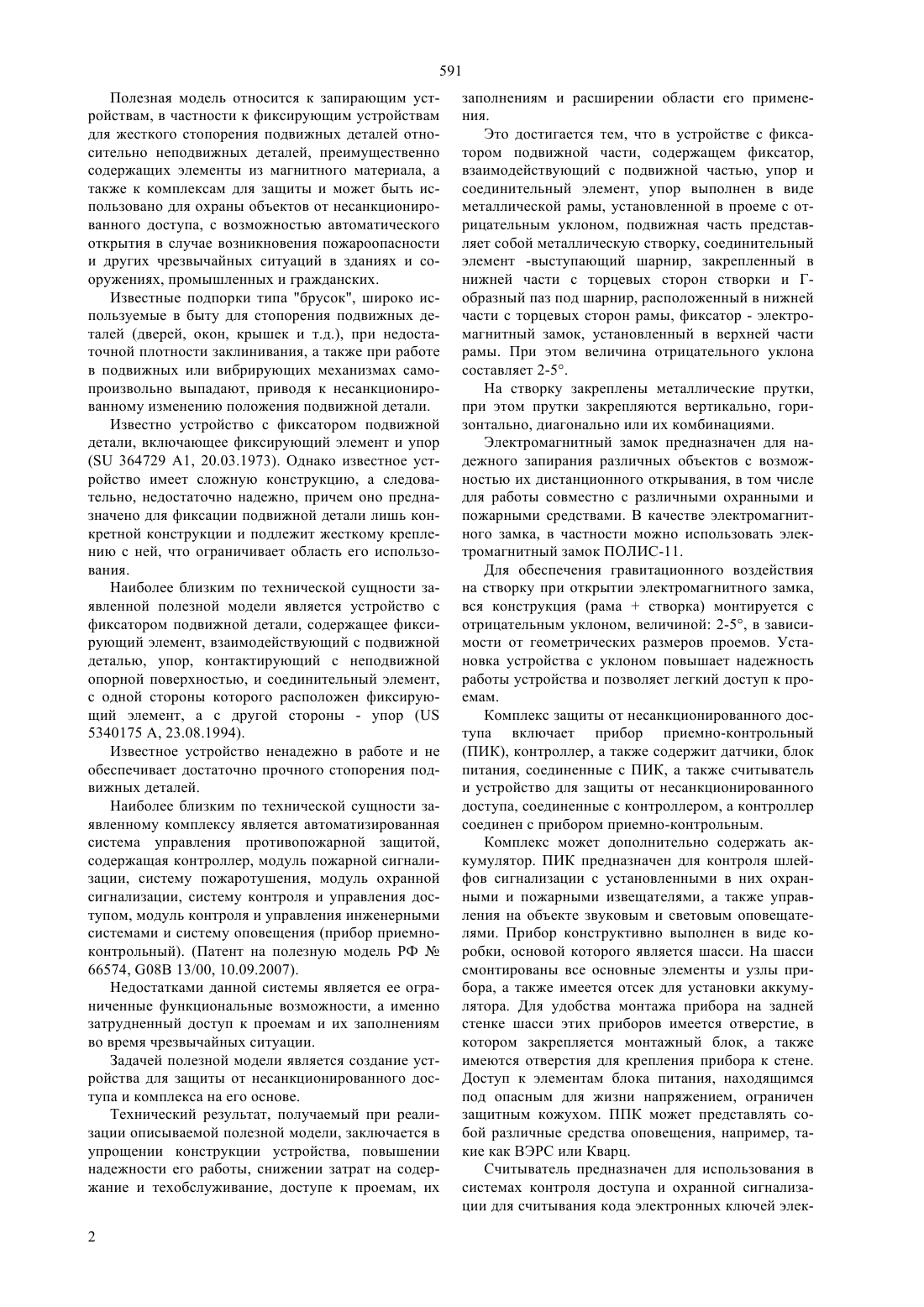

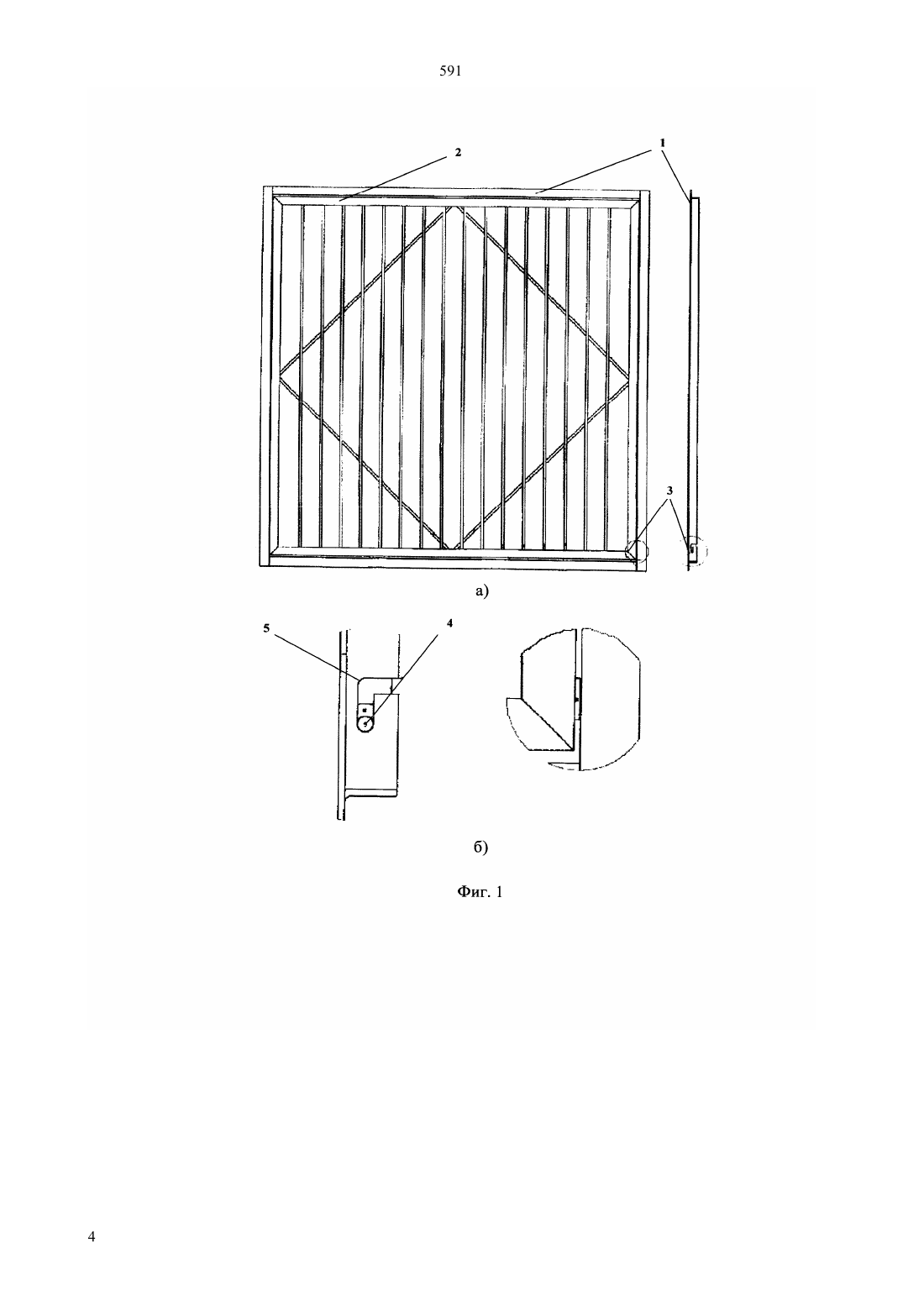

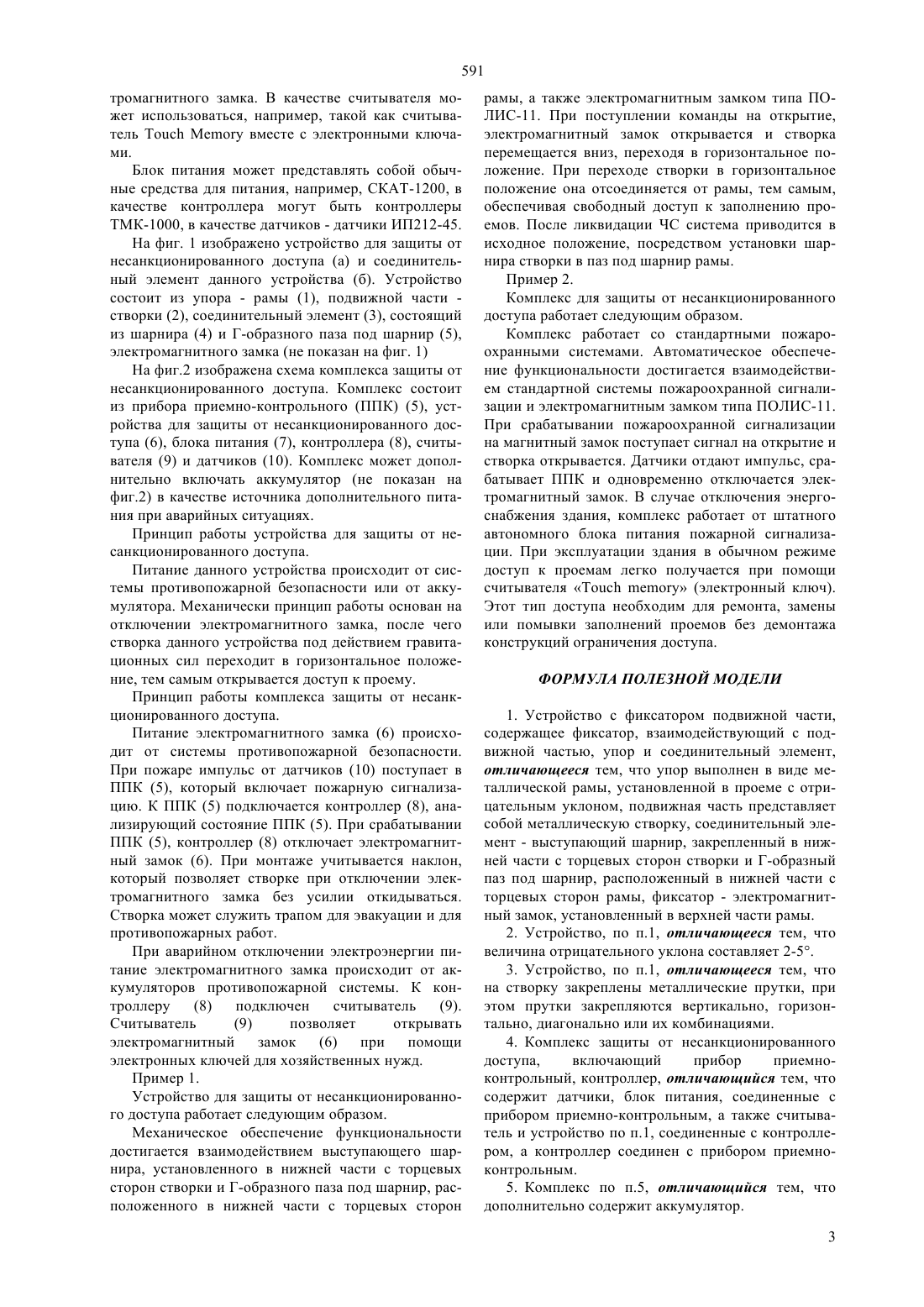

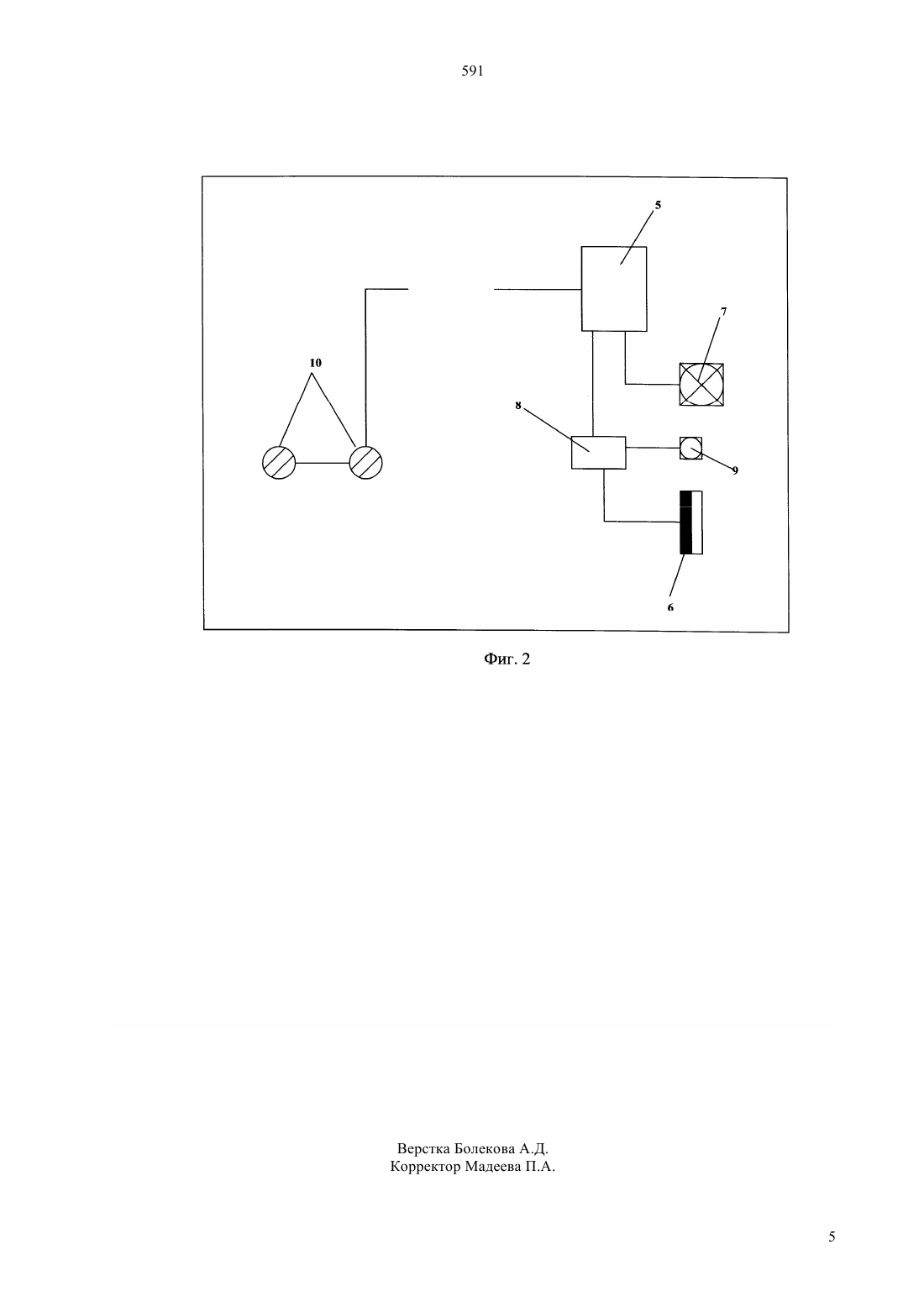

(51) 05 17/56 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ жание и техобслуживание, доступе к проемам, их заполнениям и расширении области его применения. Это достигается тем, что в устройстве с фиксатором подвижной части, содержащем фиксатор,взаимодействующий с подвижной частью, упор и соединительный элемент, упор выполнен в виде металлической рамы, установленной в проеме с отрицательным уклоном, подвижная часть представляет собой металлическую створку, соединительный элемент -выступающий шарнир, закрепленный в нижней части с торцевых сторон створки и Гобразный паз под шарнир, расположенный в нижней части с торцевых сторон рамы, фиксатор - электромагнитный замок, установленный в верхней части рамы. При этом величина отрицательного уклона составляет 2-5. Комплекс защиты от несанкционированного доступа включает прибор приемно-контрольный(ППК), контроллер, а также содержит датчики, блок питания, соединенные с ППК, а также считыватель и устройство для защиты от несанкционированного доступа, соединенные с контроллером, а контроллер соединен с прибором приемно-контрольным.(56) Патент США 5340175, кл. Е 05 С 19/00, Е 05 В 45/06, Е 05 С 17/54, 23.08.1994 Патент РФ на полезную модель 66574, кл. 08 13/00, 10.09.2007(54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ОТ НЕСАНКЦИОНИРОВАННОГО ДОСТУПА И КОМПЛЕКС НА ЕГО ОСНОВЕ(57) Полезная модель относится к запирающим устройствам, в частности к фиксирующим устройствам для жесткого стопорения подвижных деталей относительно неподвижных деталей,преимущественно содержащих элементы из магнитного материала, а также к комплексам для защиты и может быть использовано для охраны объектов от несанкционированного доступа, с возможностью автоматического открытия в случае возникновения пожароопасности и других чрезвычайных ситуаций в зданиях и сооружениях,промышленных и гражданских. Технический результат, получаемый при реализации описываемой полезной модели, заключается в упрощении конструкции устройства, повышении надежности его работы, снижении затрат на содер 591 Полезная модель относится к запирающим устройствам, в частности к фиксирующим устройствам для жесткого стопорения подвижных деталей относительно неподвижных деталей, преимущественно содержащих элементы из магнитного материала, а также к комплексам для защиты и может быть использовано для охраны объектов от несанкционированного доступа, с возможностью автоматического открытия в случае возникновения пожароопасности и других чрезвычайных ситуаций в зданиях и сооружениях, промышленных и гражданских. Известные подпорки типа брусок, широко используемые в быту для стопорения подвижных деталей (дверей, окон, крышек и т.д.), при недостаточной плотности заклинивания, а также при работе в подвижных или вибрирующих механизмах самопроизвольно выпадают, приводя к несанкционированному изменению положения подвижной детали. Известно устройство с фиксатором подвижной детали, включающее фиксирующий элемент и упор( 364729 А 1, 20.03.1973). Однако известное устройство имеет сложную конструкцию, а следовательно, недостаточно надежно, причем оно предназначено для фиксации подвижной детали лишь конкретной конструкции и подлежит жесткому креплению с ней, что ограничивает область его использования. Наиболее близким по технической сущности заявленной полезной модели является устройство с фиксатором подвижной детали, содержащее фиксирующий элемент, взаимодействующий с подвижной деталью, упор, контактирующий с неподвижной опорной поверхностью, и соединительный элемент,с одной стороны которого расположен фиксирующий элемент, а с другой стороны - упор ( 5340175 А, 23.08.1994). Известное устройство ненадежно в работе и не обеспечивает достаточно прочного стопорения подвижных деталей. Наиболее близким по технической сущности заявленному комплексу является автоматизированная система управления противопожарной защитой,содержащая контроллер, модуль пожарной сигнализации, систему пожаротушения, модуль охранной сигнализации, систему контроля и управления доступом, модуль контроля и управления инженерными системами и систему оповещения (прибор приемноконтрольный). (Патент на полезную модель РФ 66574, 08 13/00, 10.09.2007). Недостатками данной системы является ее ограниченные функциональные возможности, а именно затрудненный доступ к проемам и их заполнениям во время чрезвычайных ситуации. Задачей полезной модели является создание устройства для защиты от несанкционированного доступа и комплекса на его основе. Технический результат, получаемый при реализации описываемой полезной модели, заключается в упрощении конструкции устройства, повышении надежности его работы, снижении затрат на содержание и техобслуживание, доступе к проемам, их 2 заполнениям и расширении области его применения. Это достигается тем, что в устройстве с фиксатором подвижной части, содержащем фиксатор,взаимодействующий с подвижной частью, упор и соединительный элемент, упор выполнен в виде металлической рамы, установленной в проеме с отрицательным уклоном, подвижная часть представляет собой металлическую створку, соединительный элемент -выступающий шарнир, закрепленный в нижней части с торцевых сторон створки и Гобразный паз под шарнир, расположенный в нижней части с торцевых сторон рамы, фиксатор - электромагнитный замок, установленный в верхней части рамы. При этом величина отрицательного уклона составляет 2-5. На створку закреплены металлические прутки,при этом прутки закрепляются вертикально, горизонтально, диагонально или их комбинациями. Электромагнитный замок предназначен для надежного запирания различных объектов с возможностью их дистанционного открывания, в том числе для работы совместно с различными охранными и пожарными средствами. В качестве электромагнитного замка, в частности можно использовать электромагнитный замок ПОЛИС-11. Для обеспечения гравитационного воздействия на створку при открытии электромагнитного замка,вся конструкция (рамастворка) монтируется с отрицательным уклоном, величиной 2-5, в зависимости от геометрических размеров проемов. Установка устройства с уклоном повышает надежность работы устройства и позволяет легкий доступ к проемам. Комплекс защиты от несанкционированного доступа включает прибор приемно-контрольный(ПИК), контроллер, а также содержит датчики, блок питания, соединенные с ПИК, а также считыватель и устройство для защиты от несанкционированного доступа, соединенные с контроллером, а контроллер соединен с прибором приемно-контрольным. Комплекс может дополнительно содержать аккумулятор. ПИК предназначен для контроля шлейфов сигнализации с установленными в них охранными и пожарными извещателями, а также управления на объекте звуковым и световым оповещателями. Прибор конструктивно выполнен в виде коробки, основой которого является шасси. На шасси смонтированы все основные элементы и узлы прибора, а также имеется отсек для установки аккумулятора. Для удобства монтажа прибора на задней стенке шасси этих приборов имеется отверстие, в котором закрепляется монтажный блок, а также имеются отверстия для крепления прибора к стене. Доступ к элементам блока питания, находящимся под опасным для жизни напряжением, ограничен защитным кожухом. ППК может представлять собой различные средства оповещения, например, такие как ВЭРС или Кварц. Считыватель предназначен для использования в системах контроля доступа и охранной сигнализации для считывания кода электронных ключей элек 591 тромагнитного замка. В качестве считывателя может использоваться, например, такой как считывательвместе с электронными ключами. Блок питания может представлять собой обычные средства для питания, например, СКАТ-1200, в качестве контроллера могут быть контроллеры ТМК-1000, в качестве датчиков - датчики ИП 212-45. На фиг. 1 изображено устройство для защиты от несанкционированного доступа (а) и соединительный элемент данного устройства (б). Устройство состоит из упора - рамы (1), подвижной части створки (2), соединительный элемент (3), состоящий из шарнира (4) и Г-образного паза под шарнир (5),электромагнитного замка (не показан на фиг. 1) На фиг.2 изображена схема комплекса защиты от несанкционированного доступа. Комплекс состоит из прибора приемно-контрольного (ППК) (5), устройства для защиты от несанкционированного доступа (6), блока питания (7), контроллера (8), считывателя (9) и датчиков (10). Комплекс может дополнительно включать аккумулятор (не показан на фиг.2) в качестве источника дополнительного питания при аварийных ситуациях. Принцип работы устройства для защиты от несанкционированного доступа. Питание данного устройства происходит от системы противопожарной безопасности или от аккумулятора. Механически принцип работы основан на отключении электромагнитного замка, после чего створка данного устройства под действием гравитационных сил переходит в горизонтальное положение, тем самым открывается доступ к проему. Принцип работы комплекса защиты от несанкционированного доступа. Питание электромагнитного замка (6) происходит от системы противопожарной безопасности. При пожаре импульс от датчиков (10) поступает в ППК (5), который включает пожарную сигнализацию. К ППК (5) подключается контроллер (8), анализирующий состояние ППК (5). При срабатывании ППК (5), контроллер (8) отключает электромагнитный замок (6). При монтаже учитывается наклон,который позволяет створке при отключении электромагнитного замка без усилии откидываться. Створка может служить трапом для эвакуации и для противопожарных работ. При аварийном отключении электроэнергии питание электромагнитного замка происходит от аккумуляторов противопожарной системы. К контроллеру(9) позволяет открывать электромагнитный замок (6) при помощи электронных ключей для хозяйственных нужд. Пример 1. Устройство для защиты от несанкционированного доступа работает следующим образом. Механическое обеспечение функциональности достигается взаимодействием выступающего шарнира, установленного в нижней части с торцевых сторон створки и Г-образного паза под шарнир, расположенного в нижней части с торцевых сторон рамы, а также электромагнитным замком типа ПОЛИС-11. При поступлении команды на открытие,электромагнитный замок открывается и створка перемещается вниз, переходя в горизонтальное положение. При переходе створки в горизонтальное положение она отсоединяется от рамы, тем самым,обеспечивая свободный доступ к заполнению проемов. После ликвидации ЧС система приводится в исходное положение, посредством установки шарнира створки в паз под шарнир рамы. Пример 2. Комплекс для защиты от несанкционированного доступа работает следующим образом. Комплекс работает со стандартными пожароохранными системами. Автоматическое обеспечение функциональности достигается взаимодействием стандартной системы пожароохранной сигнализации и электромагнитным замком типа ПОЛИС-11. При срабатывании пожароохранной сигнализации на магнитный замок поступает сигнал на открытие и створка открывается. Датчики отдают импульс, срабатывает ППК и одновременно отключается электромагнитный замок. В случае отключения энергоснабжения здания, комплекс работает от штатного автономного блока питания пожарной сигнализации. При эксплуатации здания в обычном режиме доступ к проемам легко получается при помощи считывателя(электронный ключ). Этот тип доступа необходим для ремонта, замены или помывки заполнений проемов без демонтажа конструкций ограничения доступа. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Устройство с фиксатором подвижной части,содержащее фиксатор, взаимодействующий с подвижной частью, упор и соединительный элемент,отличающееся тем, что упор выполнен в виде металлической рамы, установленной в проеме с отрицательным уклоном, подвижная часть представляет собой металлическую створку, соединительный элемент - выступающий шарнир, закрепленный в нижней части с торцевых сторон створки и Г-образный паз под шарнир, расположенный в нижней части с торцевых сторон рамы, фиксатор - электромагнитный замок, установленный в верхней части рамы. 2. Устройство, по п.1, отличающееся тем, что величина отрицательного уклона составляет 2-5. 3. Устройство, по п.1, отличающееся тем, что на створку закреплены металлические прутки, при этом прутки закрепляются вертикально, горизонтально, диагонально или их комбинациями. 4. Комплекс защиты от несанкционированного доступа,включающий прибор приемноконтрольный, контроллер, отличающийся тем, что содержит датчики, блок питания, соединенные с прибором приемно-контрольным, а также считыватель и устройство по п.1, соединенные с контроллером, а контроллер соединен с прибором приемноконтрольным. 5. Комплекс по п.5, отличающийся тем, что дополнительно содержит аккумулятор. 3
