Набор трубных переходов

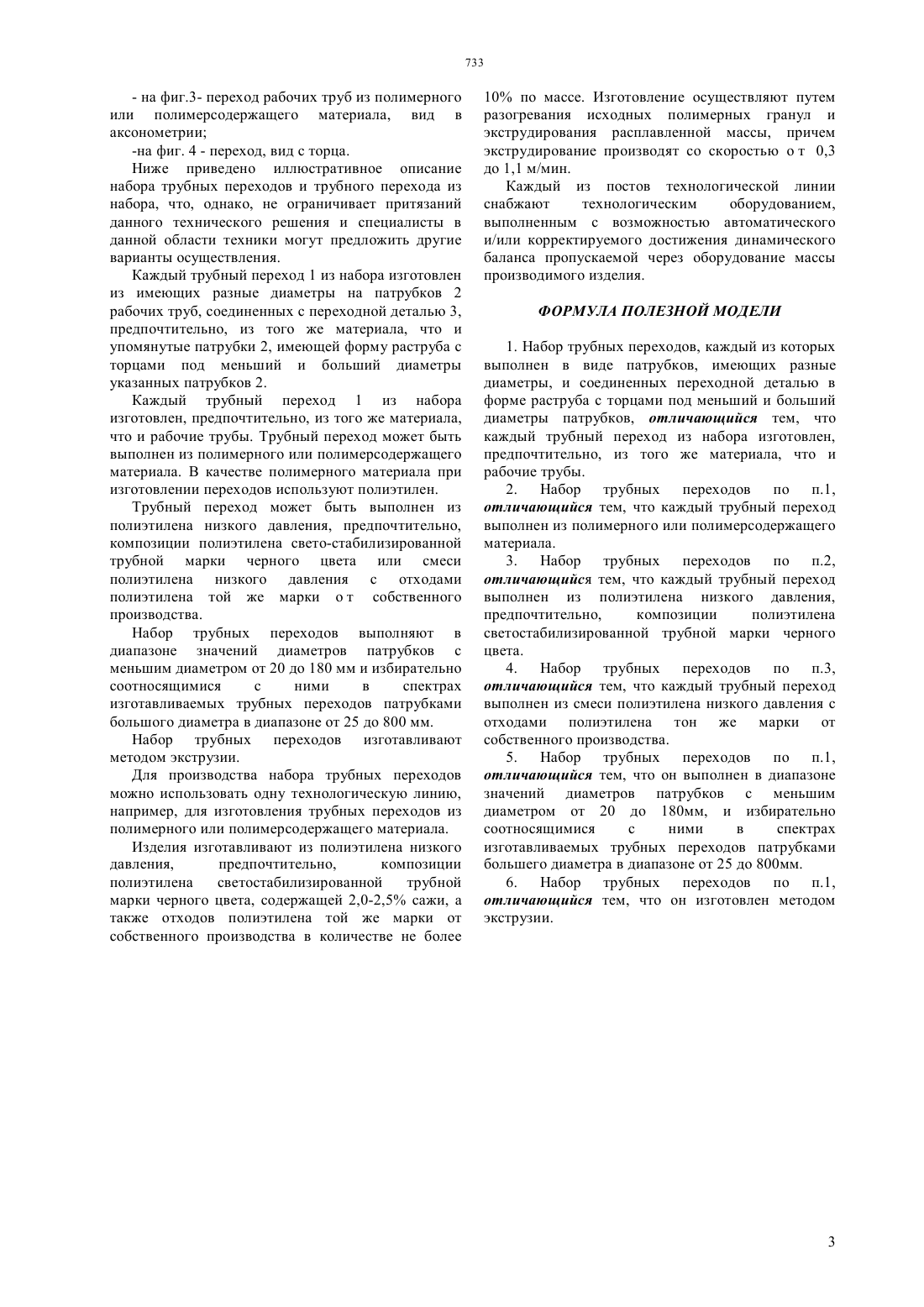

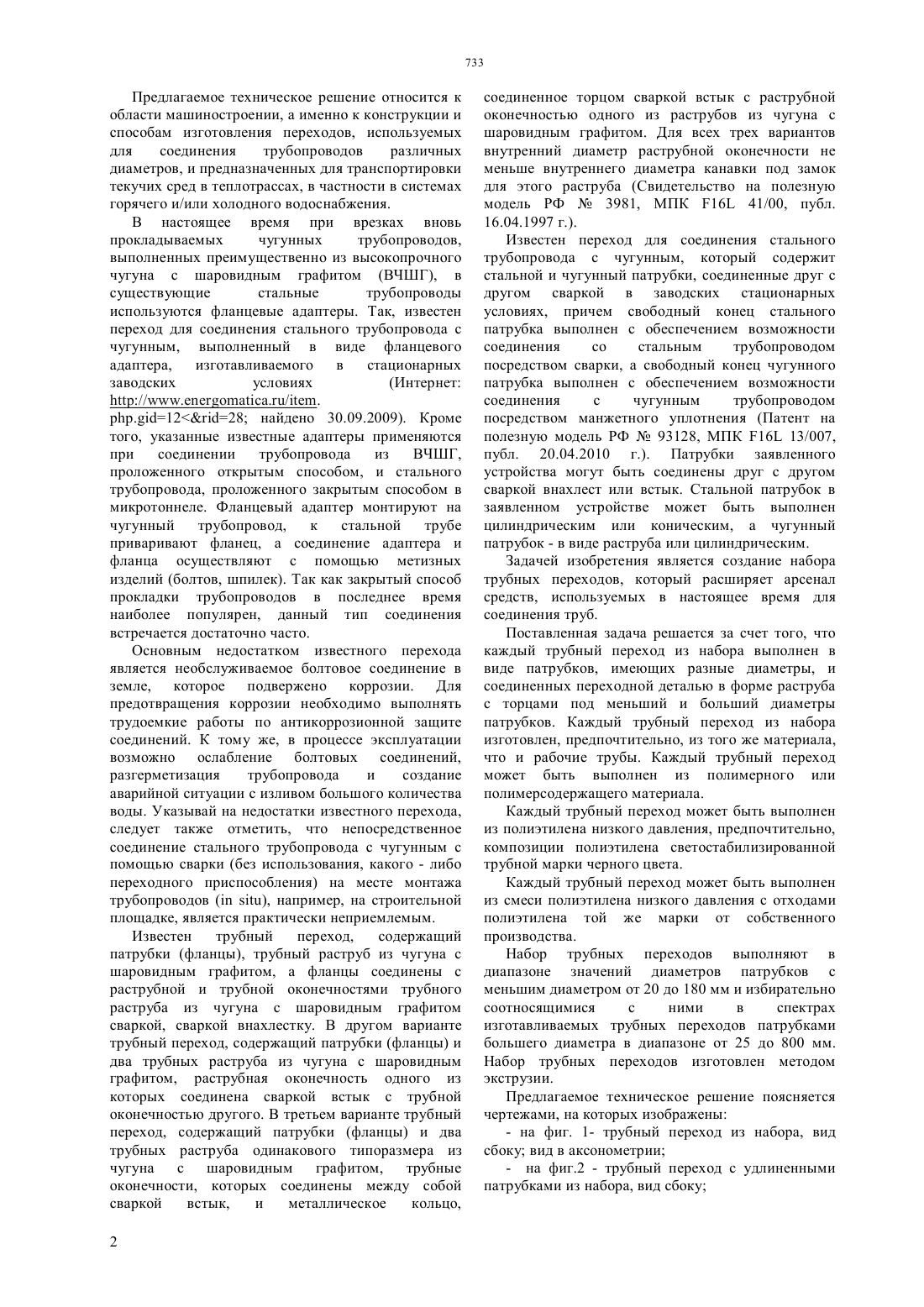

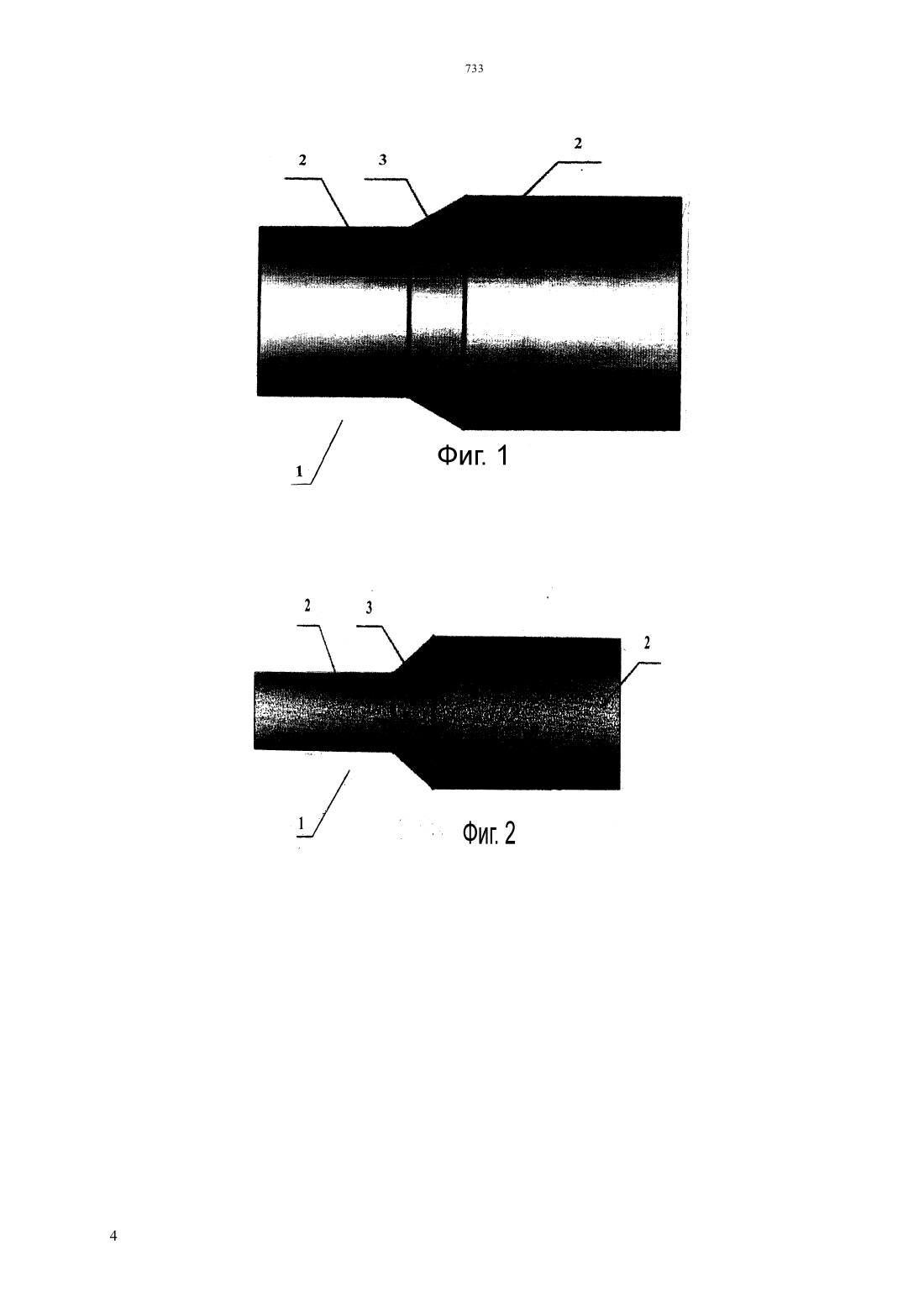

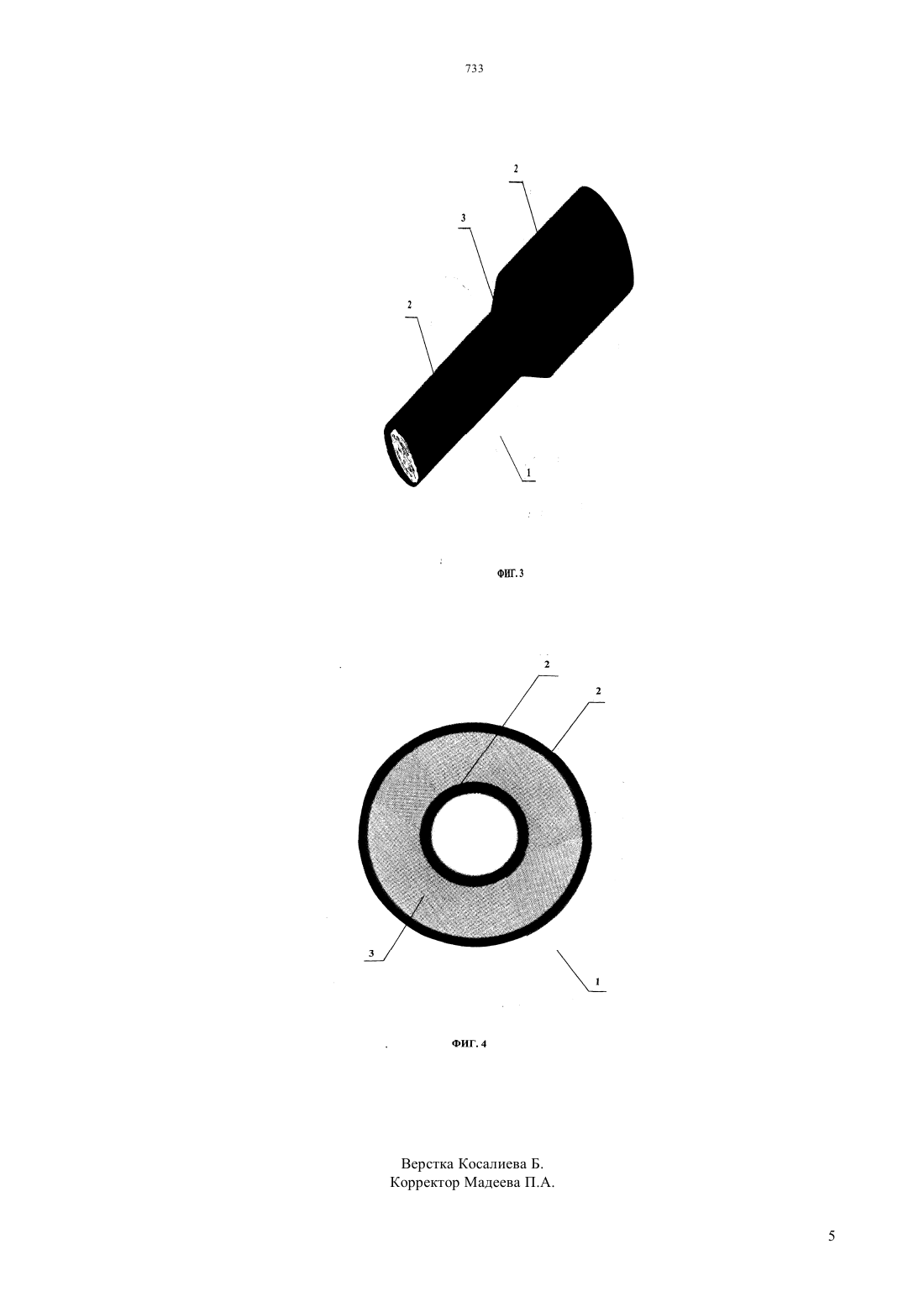

(51) 16 13/00 (2010.01) 16 41/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ с торцами под меньший и больший диаметры патрубков, при этом каждый трубный переход из набора изготовлен, предпочтительно, из того же материала, что и рабочие трубы. Каждый трубный переход выполнен из полимерного или полимерсодержащего материала в частности, из полиэтилена низкого давлении,предпочтительно,композиции полиэтилена светостабилнзированной трубной марки черного цвета, из смеси полиэтилена низкого давления с отходами полиэтилена той же марки от собственного производства. Набор трубных переходов выполнен в диапазоне значений диаметров патрубков с меньшим диаметром от 20 до 180 мм, и избирательно соотносящимися с ними в спектрах изготавливаемых трубных переходов патрубками большего диаметра в диапазоне от 25 до 800 мм. Набор трубных переходов изготовлен методом экструзии.(56) Патент на полезную модель РФ 93128,МПК 16 13/007, публ. 20.04.2010(57) Предлагаемый набор трубных переходов относится к области машиностроения, а именно к конструкции и способам изготовления переходов,используемых для соединения трубопроводов различных диаметров, и предназначенных для транспортировки текучих сред в теплотрассах, в частности в системах горячего и/или холодного водоснабжения. Набор трубных переходов выполнен в виде патрубков, имеющих разные диаметры, и соединенных переходной деталью в форме раструба Предлагаемое техническое решение относится к области машиностроении, а именно к конструкции и способам изготовления переходов, используемых для соединения трубопроводов различных диаметров, и предназначенных для транспортировки текучих сред в теплотрассах, в частности в системах горячего и/или холодного водоснабжения. В настоящее время при врезках вновь прокладываемых чугунных трубопроводов,выполненных преимущественно из высокопрочного чугуна с шаровидным графитом (ВЧШГ), в существующие стальные трубопроводы используются фланцевые адаптеры. Так, известен переход для соединения стального трубопровода с чугунным, выполненный в виде фланцевого адаптера, изготавливаемого в стационарных заводских условиях.1228 найдено 30.09.2009). Кроме того, указанные известные адаптеры применяются при соединении трубопровода из ВЧШГ,проложенного открытым способом, и стального трубопровода, проложенного закрытым способом в микротоннеле. Фланцевый адаптер монтируют на чугунный трубопровод,к стальной трубе приваривают фланец, а соединение адаптера и фланца осуществляют с помощью метизных изделий (болтов, шпилек). Так как закрытый способ прокладки трубопроводов в последнее время наиболее популярен, данный тип соединения встречается достаточно часто. Основным недостатком известного перехода является необслуживаемое болтовое соединение в земле, которое подвержено коррозии. Для предотвращения коррозии необходимо выполнять трудоемкие работы по антикоррозионной защите соединений. К тому же, в процессе эксплуатации возможно ослабление болтовых соединений,разгерметизация трубопровода и создание аварийной ситуации с изливом большого количества воды. Указывай на недостатки известного перехода,следует также отметить, что непосредственное соединение стального трубопровода с чугунным с помощью сварки (без использования, какого - либо переходного приспособления) на месте монтажа трубопроводов ( ), например, на строительной площадке, является практически неприемлемым. Известен трубный переход,содержащий патрубки (фланцы), трубный раструб из чугуна с шаровидным графитом, а фланцы соединены с раструбной и трубной оконечностями трубного раструба из чугуна с шаровидным графитом сваркой, сваркой внахлестку. В другом варианте трубный переход, содержащий патрубки (фланцы) и два трубных раструба из чугуна с шаровидным графитом, раструбная оконечность одного из которых соединена сваркой встык с трубной оконечностью другого. В третьем варианте трубный переход, содержащий патрубки (фланцы) и два трубных раструба одинакового типоразмера из чугуна с шаровидным графитом, трубные оконечности, которых соединены между собой сваркой встык,и металлическое кольцо,2 соединенное торцом сваркой встык с раструбной оконечностью одного из раструбов из чугуна с шаровидным графитом. Для всех трех вариантов внутренний диаметр раструбной оконечности не меньше внутреннего диаметра канавки под замок для этого раструба (Свидетельство на полезную модель РФ 3981, МПК 16 41/00, публ. 16.04.1997 г.). Известен переход для соединения стального трубопровода с чугунным, который содержит стальной и чугунный патрубки, соединенные друг с другом сваркой в заводских стационарных условиях, причем свободный конец стального патрубка выполнен с обеспечением возможности соединения со стальным трубопроводом посредством сварки, а свободный конец чугунного патрубка выполнен с обеспечением возможности соединения с чугунным трубопроводом посредством манжетного уплотнения (Патент на полезную модель РФ 93128, МПК 16 13/007,публ. 20.04.2010 г.). Патрубки заявленного устройства могут быть соединены друг с другом сваркой внахлест или встык. Стальной патрубок в заявленном устройстве может быть выполнен цилиндрическим или коническим, а чугунный патрубок - в виде раструба или цилиндрическим. Задачей изобретения является создание набора трубных переходов, который расширяет арсенал средств, используемых в настоящее время для соединения труб. Поставленная задача решается за счет того, что каждый трубный переход из набора выполнен в виде патрубков, имеющих разные диаметры, и соединенных переходной деталью в форме раструба с торцами под меньший и больший диаметры патрубков. Каждый трубный переход из набора изготовлен, предпочтительно, из того же материала,что и рабочие трубы. Каждый трубный переход может быть выполнен из полимерного или полимерсодержащего материала. Каждый трубный переход может быть выполнен из полиэтилена низкого давления, предпочтительно,композиции полиэтилена светостабилизированной трубной марки черного цвета. Каждый трубный переход может быть выполнен из смеси полиэтилена низкого давления с отходами полиэтилена той же марки от собственного производства. Набор трубных переходов выполняют в диапазоне значений диаметров патрубков с меньшим диаметром от 20 до 180 мм и избирательно соотносящимися с ними в спектрах изготавливаемых трубных переходов патрубками большего диаметра в диапазоне от 25 до 800 мм. Набор трубных переходов изготовлен методом экструзии. Предлагаемое техническое решение поясняется чертежами, на которых изображены- на фиг. 1- трубный переход из набора, вид сбоку вид в аксонометрии- на фиг.2 - трубный переход с удлиненными патрубками из набора, вид сбоку- на фиг.3- переход рабочих труб из полимерного или полимерсодержащего материала, вид в аксонометрии-на фиг. 4 - переход, вид с торца. Ниже приведено иллюстративное описание набора трубных переходов и трубного перехода из набора, что, однако, не ограничивает притязаний данного технического решения и специалисты в данной области техники могут предложить другие варианты осуществления. Каждый трубный переход 1 из набора изготовлен из имеющих разные диаметры на патрубков 2 рабочих труб, соединенных с переходной деталью 3,предпочтительно, из того же материала, что и упомянутые патрубки 2, имеющей форму раструба с торцами под меньший и больший диаметры указанных патрубков 2. Каждый трубный переход 1 из набора изготовлен, предпочтительно, из того же материала,что и рабочие трубы. Трубный переход может быть выполнен из полимерного или полимерсодержащего материала. В качестве полимерного материала при изготовлении переходов используют полиэтилен. Трубный переход может быть выполнен из полиэтилена низкого давления, предпочтительно,композиции полиэтилена свето-стабилизированной трубной марки черного цвета или смеси полиэтилена низкого давления с отходами полиэтилена той же марки о т собственного производства. Набор трубных переходов выполняют в диапазоне значений диаметров патрубков с меньшим диаметром от 20 до 180 мм и избирательно соотносящимися с ними в спектрах изготавливаемых трубных переходов патрубками большого диаметра в диапазоне от 25 до 800 мм. Набор трубных переходов изготавливают методом экструзии. Для производства набора трубных переходов можно использовать одну технологическую линию,например, для изготовления трубных переходов из полимерного или полимерсодержащего материала. Изделия изготавливают из полиэтилена низкого давления,предпочтительно,композиции полиэтилена светостабилизированной трубной марки черного цвета, содержащей 2,0-2,5 сажи, а также отходов полиэтилена той же марки от собственного производства в количестве не более 10 по массе. Изготовление осуществляют путем разогревания исходных полимерных гранул и экструдирования расплавленной массы, причем экструдирование производят со скоростью о т 0,3 до 1,1 м/мин. Каждый из постов технологической линии снабжают технологическим оборудованием,выполненным с возможностью автоматического и/или корректируемого достижения динамического баланса пропускаемой через оборудование массы производимого изделия. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Набор трубных переходов, каждый из которых выполнен в виде патрубков, имеющих разные диаметры, и соединенных переходной деталью в форме раструба с торцами под меньший и больший диаметры патрубков, отличающийся тем, что каждый трубный переход из набора изготовлен,предпочтительно, из того же материала, что и рабочие трубы. 2. Набор трубных переходов по п.1,отличающийся тем, что каждый трубный переход выполнен из полимерного или полимерсодержащего материала. 3. Набор трубных переходов по п.2,отличающийся тем, что каждый трубный переход выполнен из полиэтилена низкого давления,предпочтительно,композиции полиэтилена светостабилизированной трубной марки черного цвета. 4. Набор трубных переходов по п.3,отличающийся тем, что каждый трубный переход выполнен из смеси полиэтилена низкого давления с отходами полиэтилена тон же марки от собственного производства. 5. Набор трубных переходов по п.1,отличающийся тем, что он выполнен в диапазоне значений диаметров патрубков с меньшим диаметром от 20 до 180 мм, и избирательно соотносящимися с ними в спектрах изготавливаемых трубных переходов патрубками большего диаметра в диапазоне от 25 до 800 мм. 6. Набор трубных переходов по п.1,отличающийся тем, что он изготовлен методом экструзии.
