Сошник

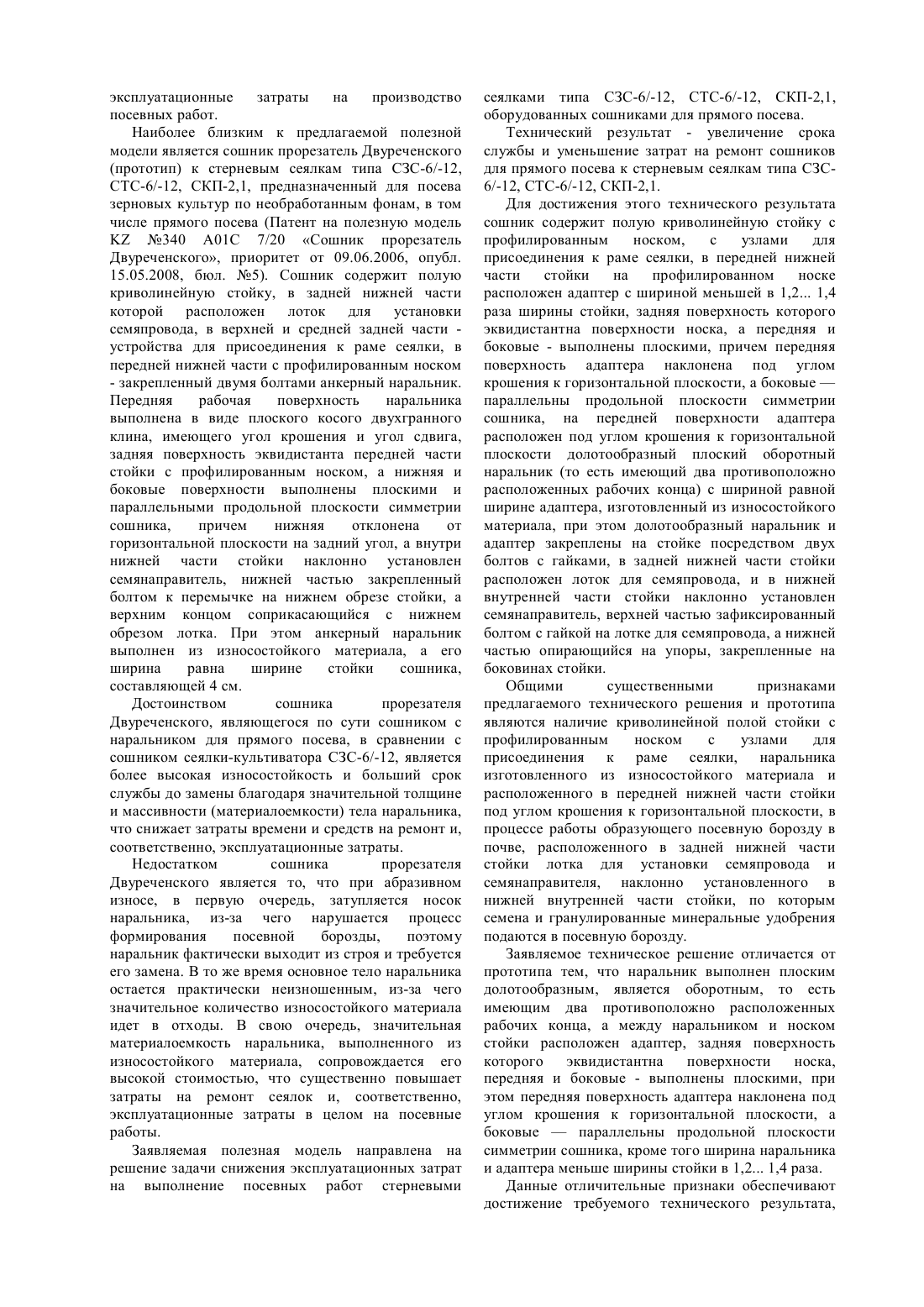

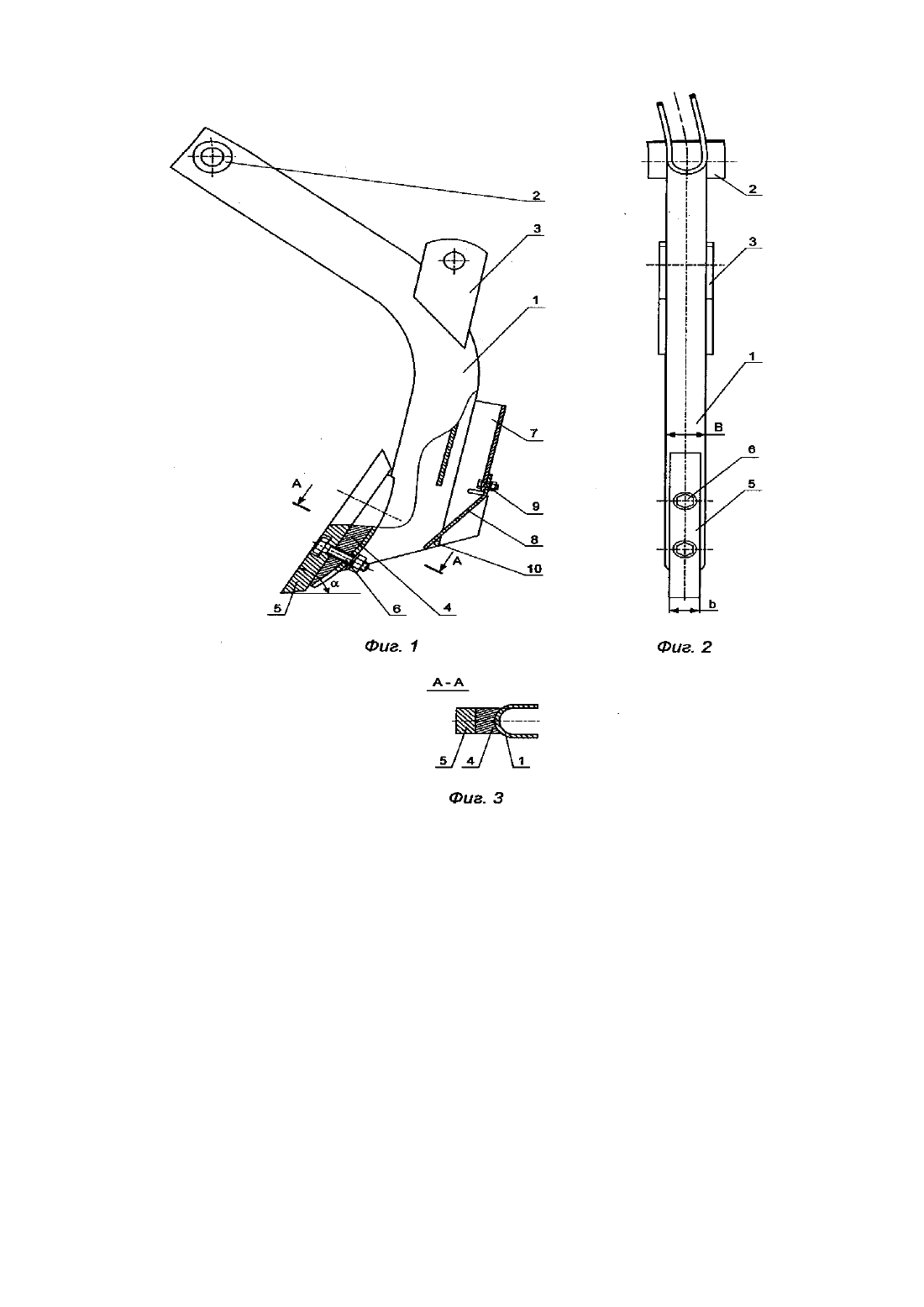

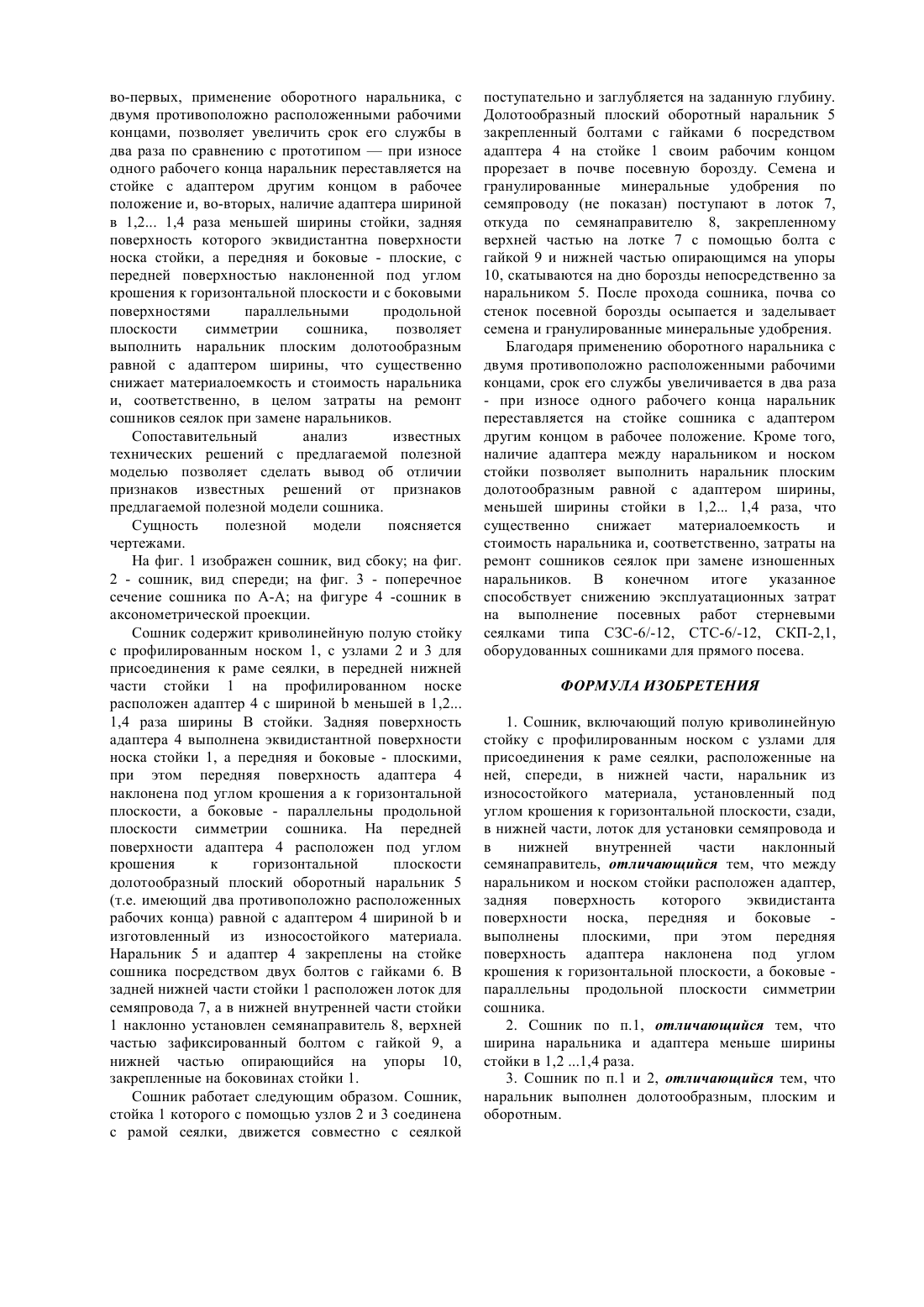

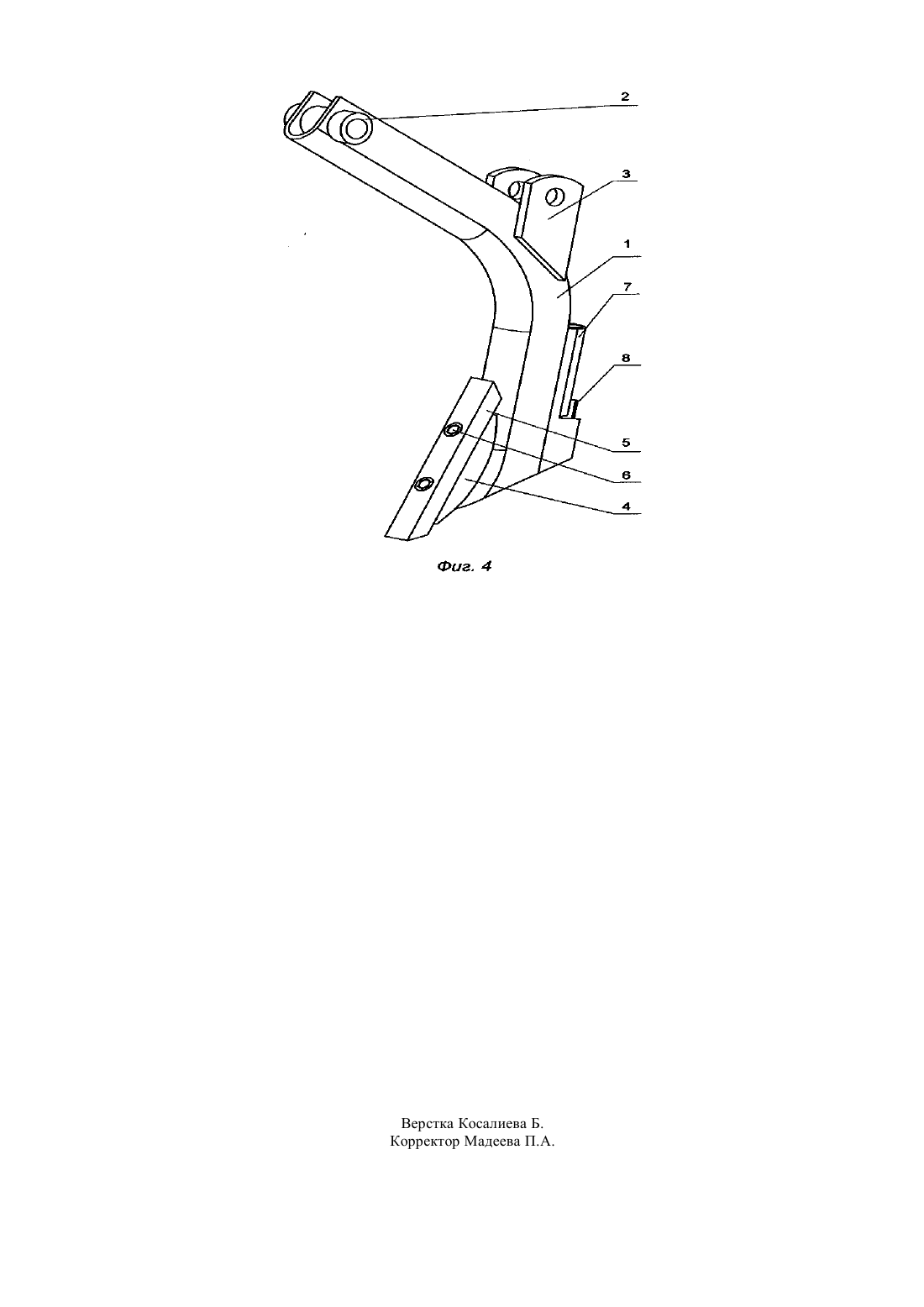

(51) 01 7/20 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Заявляемая полезная модель относится к сельскохозяйственной технике, а именно, к рабочим органам сеялок - сошникам для прямого посева для заделки семян зерновых культур и гранулированных минеральных удобрений в почву. Известно, что в рамках нулевой обработки почвы прямой посев зерновых и зернобобовых культур производится по необработанному стерневому фону или дернине многолетних трав в одновременно формируемые бороздки для размещения семян и гранулированных минеральных удобрений (Исходные требования на базовые машинные технологические операции в растениеводстве. МСХ РФ. Федеральное агентство по сельскому хозяйству.-М. ФГНУ Росинформагротех,2005. с. 100-104). Осуществляется такой способ сеялками,оборудованными сошниками для прямого посева. Известен сошник для прямого посева стерневой сеялки СЗС-6/-12 (Сеялка-культиватор зернотуковая широкозахватная стерневая бессцепочная СЗС-6/12. Техническое описание и инструкция по эксплуатации СКЗ. 00.00.000 ТО,ПО Целиноградсельмаш, г. Целиноград, 1987 г.). Он содержит криволинейную полую стойку с профилированным носком и с узлами для присоединения к раме сеялки. В нижней передней части стойки, к профилированному носку двумя болтами с гайками присоединяется анкерный наральник седловидной формы. Снизу, внутри стойки закреплен экран для предохранения внутренней полости стойки от забивания влажной почвой. В задней нижней части стойки расположен лоток для установки семяпровода. Достоинством этого сошника является то, что при междурядье (шаге расстановки сошников) 22,8 см во время посева взрыхляется только полоска почвы шириной около 5 см, что позволяет снизить потери влаги испарением и энергозатраты на выполнение технологического процесса. Недостатком известного сошника для прямого посева является быстрый абразивный износ почвой наральника из-за малой его толщины (6 мм), поэтому для восстановления работоспособности сеялок требуются значительные затраты времени и средств на их замену,из-за чего возрастают(72) Астафьев Владимир Леонидович Гайфуллин Гаяз Закирович Курач Александр Александрович Дядюченко Александр Федорович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт механизации и электрификации сельского хозяйства(57) Сошник относится к сельскохозяйственной технике, в частности, к рабочим органам сеялок сошникам для прямого посева для заделки семян зерновых культур и гранулированных минеральных удобрений в почву. Сошник содержит полую криволинейную стойку с профилированным носком, с узлами для присоединения к раме сеялки, в передней нижней части стойки на профилированном носке расположен адаптер с шириной меньшей в 1,2 1,4 раза ширины стойки. Задняя поверхность адаптера эквидистантна поверхности носка, а передняя и боковые - выполнены плоскими, при этом передняя поверхность адаптера наклонена под углом крошения к горизонтальной плоскости, а боковые параллельны продольной плоскости симметрии сошника. На передней поверхности адаптера расположен под углом крошения к горизонтальной плоскости долотообразный плоский оборотный наральник равной с адаптером шириной,изготовленный из износостойкого материала. Наральник и адаптер закреплены на стойке посредством двух болтов с гайками. В задней нижней части стойки расположен лоток для семяпровода, и в нижней внутренней части стойки наклонно установлен семянаправитель, верхней частью зафиксированный болтом с гайкой на лотке для семяпровода, а нижней частью опирающийся на упоры, закрепленные на боковинах стойки. Данные отличительные признаки обеспечивают достижение требуемого технического результата увеличение срока службы и уменьшение затрат на ремонт сошников для прямого посева к стерневым сеялкам типа СЗС-6/-12, СТС-6/-12, СКП-2,1. эксплуатационные затраты на производство посевных работ. Наиболее близким к предлагаемой полезной модели является сошник прорезатель Двуреченского(прототип) к стерневым сеялкам типа СЗС-6/-12,СТС-6/-12, СКП-2,1, предназначенный для посева зерновых культур по необработанным фонам, в том числе прямого посева (Патент на полезную модель 340 А 01 С 7/20 Сошник прорезатель Двуреченского, приоритет от 09.06.2006, опубл. 15.05.2008, бюл. 5). Сошник содержит полую криволинейную стойку, в задней нижней части которой расположен лоток для установки семяпровода, в верхней и средней задней части устройства для присоединения к раме сеялки, в передней нижней части с профилированным носком- закрепленный двумя болтами анкерный наральник. Передняя рабочая поверхность наральника выполнена в виде плоского косого двухгранного клина, имеющего угол крошения и угол сдвига,задняя поверхность эквидистанта передней части стойки с профилированным носком, а нижняя и боковые поверхности выполнены плоскими и параллельными продольной плоскости симметрии сошника,причем нижняя отклонена от горизонтальной плоскости на задний угол, а внутри нижней части стойки наклонно установлен семянаправитель, нижней частью закрепленный болтом к перемычке на нижнем обрезе стойки, а верхним концом соприкасающийся с нижнем обрезом лотка. При этом анкерный наральник выполнен из износостойкого материала, а его ширина равна ширине стойки сошника,составляющей 4 см. Достоинством сошника прорезателя Двуреченского, являющегося по сути сошником с наральником для прямого посева, в сравнении с сошником сеялки-культиватора СЗС-6/-12, является более высокая износостойкость и больший срок службы до замены благодаря значительной толщине и массивности (материалоемкости) тела наральника,что снижает затраты времени и средств на ремонт и,соответственно, эксплуатационные затраты. Недостатком сошника прорезателя Двуреченского является то, что при абразивном износе, в первую очередь, затупляется носок наральника, из-за чего нарушается процесс формирования посевной борозды,поэтому наральник фактически выходит из строя и требуется его замена. В то же время основное тело наральника остается практически неизношенным, из-за чего значительное количество износостойкого материала идет в отходы. В свою очередь, значительная материалоемкость наральника, выполненного из износостойкого материала, сопровождается его высокой стоимостью, что существенно повышает затраты на ремонт сеялок и, соответственно,эксплуатационные затраты в целом на посевные работы. Заявляемая полезная модель направлена на решение задачи снижения эксплуатационных затрат на выполнение посевных работ стерневыми сеялками типа СЗС-6/-12, СТС-6/-12, СКП-2,1,оборудованных сошниками для прямого посева. Технический результат - увеличение срока службы и уменьшение затрат на ремонт сошников для прямого посева к стерневым сеялкам типа СЗС 6/-12, СТС-6/-12, СКП-2,1. Для достижения этого технического результата сошник содержит полую криволинейную стойку с профилированным носком,с узлами для присоединения к раме сеялки, в передней нижней части стойки на профилированном носке расположен адаптер с шириной меньшей в 1,2 1,4 раза ширины стойки, задняя поверхность которого эквидистантна поверхности носка, а передняя и боковые - выполнены плоскими, причем передняя поверхность адаптера наклонена под углом крошения к горизонтальной плоскости, а боковыепараллельны продольной плоскости симметрии сошника, на передней поверхности адаптера расположен под углом крошения к горизонтальной плоскости долотообразный плоский оборотный наральник (то есть имеющий два противоположно расположенных рабочих конца) с шириной равной ширине адаптера, изготовленный из износостойкого материала, при этом долотообразный наральник и адаптер закреплены на стойке посредством двух болтов с гайками, в задней нижней части стойки расположен лоток для семяпровода, и в нижней внутренней части стойки наклонно установлен семянаправитель, верхней частью зафиксированный болтом с гайкой на лотке для семяпровода, а нижней частью опирающийся на упоры, закрепленные на боковинах стойки. Общими существенными признаками предлагаемого технического решения и прототипа являются наличие криволинейной полой стойки с профилированным носком с узлами для присоединения к раме сеялки, наральника изготовленного из износостойкого материала и расположенного в передней нижней части стойки под углом крошения к горизонтальной плоскости, в процессе работы образующего посевную борозду в почве, расположенного в задней нижней части стойки лотка для установки семяпровода и семянаправителя, наклонно установленного в нижней внутренней части стойки, по которым семена и гранулированные минеральные удобрения подаются в посевную борозду. Заявляемое техническое решение отличается от прототипа тем, что наральник выполнен плоским долотообразным, является оборотным, то есть имеющим два противоположно расположенных рабочих конца, а между наральником и носком стойки расположен адаптер, задняя поверхность которого эквидистантна поверхности носка,передняя и боковые - выполнены плоскими, при этом передняя поверхность адаптера наклонена под углом крошения к горизонтальной плоскости, а боковыепараллельны продольной плоскости симметрии сошника, кроме того ширина наральника и адаптера меньше ширины стойки в 1,2 1,4 раза. Данные отличительные признаки обеспечивают достижение требуемого технического результата, во-первых, применение оборотного наральника, с двумя противоположно расположенными рабочими концами, позволяет увеличить срок его службы в два раза по сравнению с прототипомпри износе одного рабочего конца наральник переставляется на стойке с адаптером другим концом в рабочее положение и, во-вторых, наличие адаптера шириной в 1,2 1,4 раза меньшей ширины стойки, задняя поверхность которого эквидистантна поверхности носка стойки, а передняя и боковые - плоские, с передней поверхностью наклоненной под углом крошения к горизонтальной плоскости и с боковыми поверхностями параллельными продольной плоскости симметрии сошника,позволяет выполнить наральник плоским долотообразным равной с адаптером ширины, что существенно снижает материалоемкость и стоимость наральника и, соответственно, в целом затраты на ремонт сошников сеялок при замене наральников. Сопоставительный анализ известных технических решений с предлагаемой полезной моделью позволяет сделать вывод об отличии признаков известных решений от признаков предлагаемой полезной модели сошника. Сущность полезной модели поясняется чертежами. На фиг. 1 изображен сошник, вид сбоку на фиг. 2 - сошник, вид спереди на фиг. 3 - поперечное сечение сошника по А-А на фигуре 4 -сошник в аксонометрической проекции. Сошник содержит криволинейную полую стойку с профилированным носком 1, с узлами 2 и 3 для присоединения к раме сеялки, в передней нижней части стойки 1 на профилированном носке расположен адаптер 4 с ширинойменьшей в 1,2 1,4 раза ширины В стойки. Задняя поверхность адаптера 4 выполнена эквидистантной поверхности носка стойки 1, а передняя и боковые - плоскими,при этом передняя поверхность адаптера 4 наклонена под углом крошения а к горизонтальной плоскости, а боковые - параллельны продольной плоскости симметрии сошника. На передней поверхности адаптера 4 расположен под углом крошения к горизонтальной плоскости долотообразный плоский оборотный наральник 5(т.е. имеющий два противоположно расположенных рабочих конца) равной с адаптером 4 ширинойи изготовленный из износостойкого материала. Наральник 5 и адаптер 4 закреплены на стойке сошника посредством двух болтов с гайками 6. В задней нижней части стойки 1 расположен лоток для семяпровода 7, а в нижней внутренней части стойки 1 наклонно установлен семянаправитель 8, верхней частью зафиксированный болтом с гайкой 9, а нижней частью опирающийся на упоры 10,закрепленные на боковинах стойки 1. Сошник работает следующим образом. Сошник,стойка 1 которого с помощью узлов 2 и 3 соединена с рамой сеялки, движется совместно с сеялкой поступательно и заглубляется на заданную глубину. Долотообразный плоский оборотный наральник 5 закрепленный болтами с гайками 6 посредством адаптера 4 на стойке 1 своим рабочим концом прорезает в почве посевную борозду. Семена и гранулированные минеральные удобрения по семяпроводу (не показан) поступают в лоток 7,откуда по семянаправителю 8, закрепленному верхней частью на лотке 7 с помощью болта с гайкой 9 и нижней частью опирающимся на упоры 10, скатываются на дно борозды непосредственно за наральником 5. После прохода сошника, почва со стенок посевной борозды осыпается и заделывает семена и гранулированные минеральные удобрения. Благодаря применению оборотного наральника с двумя противоположно расположенными рабочими концами, срок его службы увеличивается в два раза- при износе одного рабочего конца наральник переставляется на стойке сошника с адаптером другим концом в рабочее положение. Кроме того,наличие адаптера между наральником и носком стойки позволяет выполнить наральник плоским долотообразным равной с адаптером ширины,меньшей ширины стойки в 1,2 1,4 раза, что существенно снижает материалоемкость и стоимость наральника и, соответственно, затраты на ремонт сошников сеялок при замене изношенных наральников. В конечном итоге указанное способствует снижению эксплуатационных затрат на выполнение посевных работ стерневыми сеялками типа СЗС-6/-12, СТС-6/-12, СКП-2,1,оборудованных сошниками для прямого посева. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Сошник, включающий полую криволинейную стойку с профилированным носком с узлами для присоединения к раме сеялки, расположенные на ней, спереди, в нижней части, наральник из износостойкого материала, установленный под углом крошения к горизонтальной плоскости, сзади,в нижней части, лоток для установки семяпровода и в нижней внутренней части наклонный семянаправитель, отличающийся тем, что между наральником и носком стойки расположен адаптер,задняя поверхность которого эквидистанта поверхности носка, передняя и боковые выполнены плоскими, при этом передняя поверхность адаптера наклонена под углом крошения к горизонтальной плоскости, а боковые параллельны продольной плоскости симметрии сошника. 2. Сошник по п.1, отличающийся тем, что ширина наральника и адаптера меньше ширины стойки в 1,2 1,4 раза. 3. Сошник по п.1 и 2, отличающийся тем, что наральник выполнен долотообразным, плоским и оборотным.
