Сошник для беспахатной обработки почвы

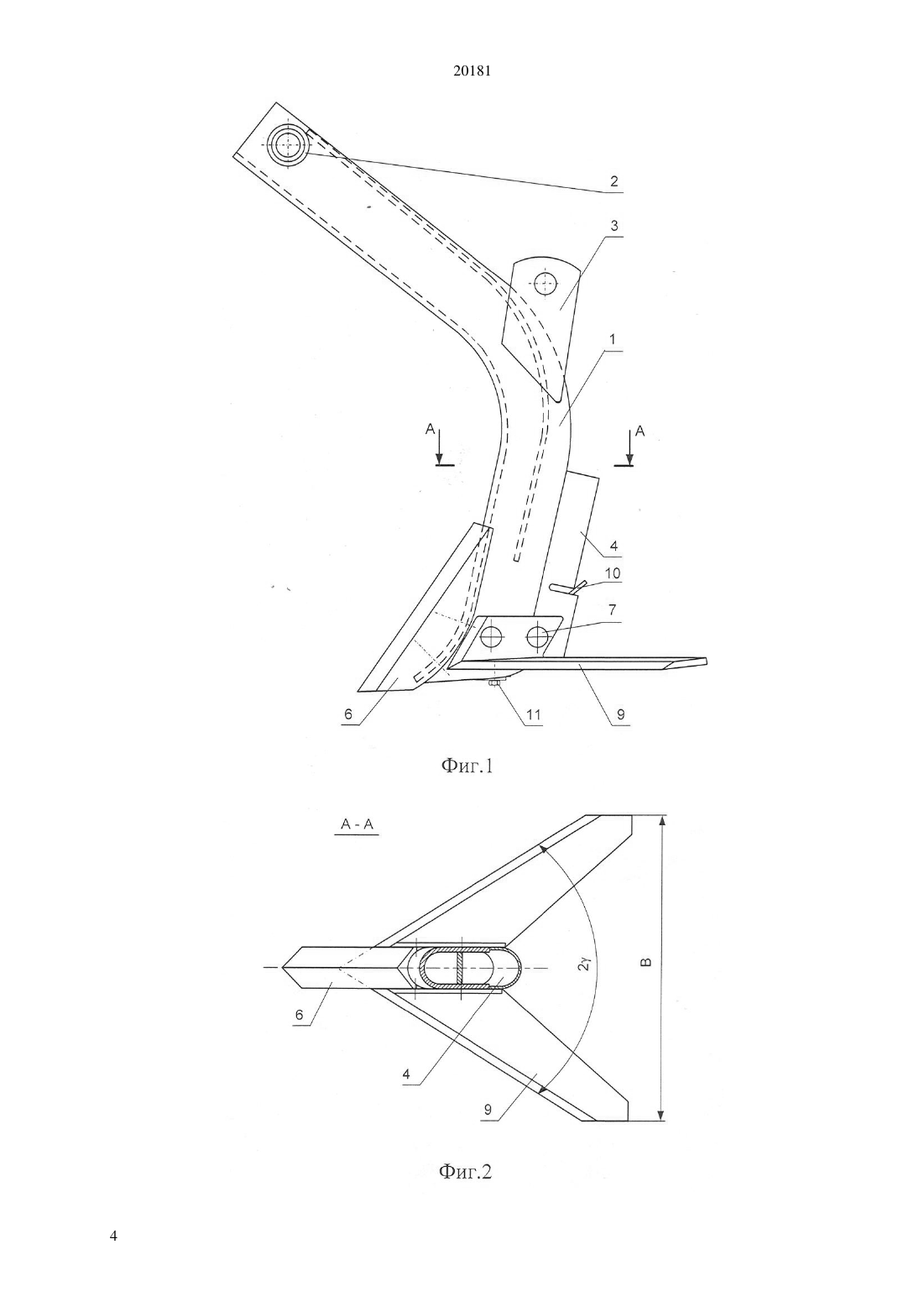

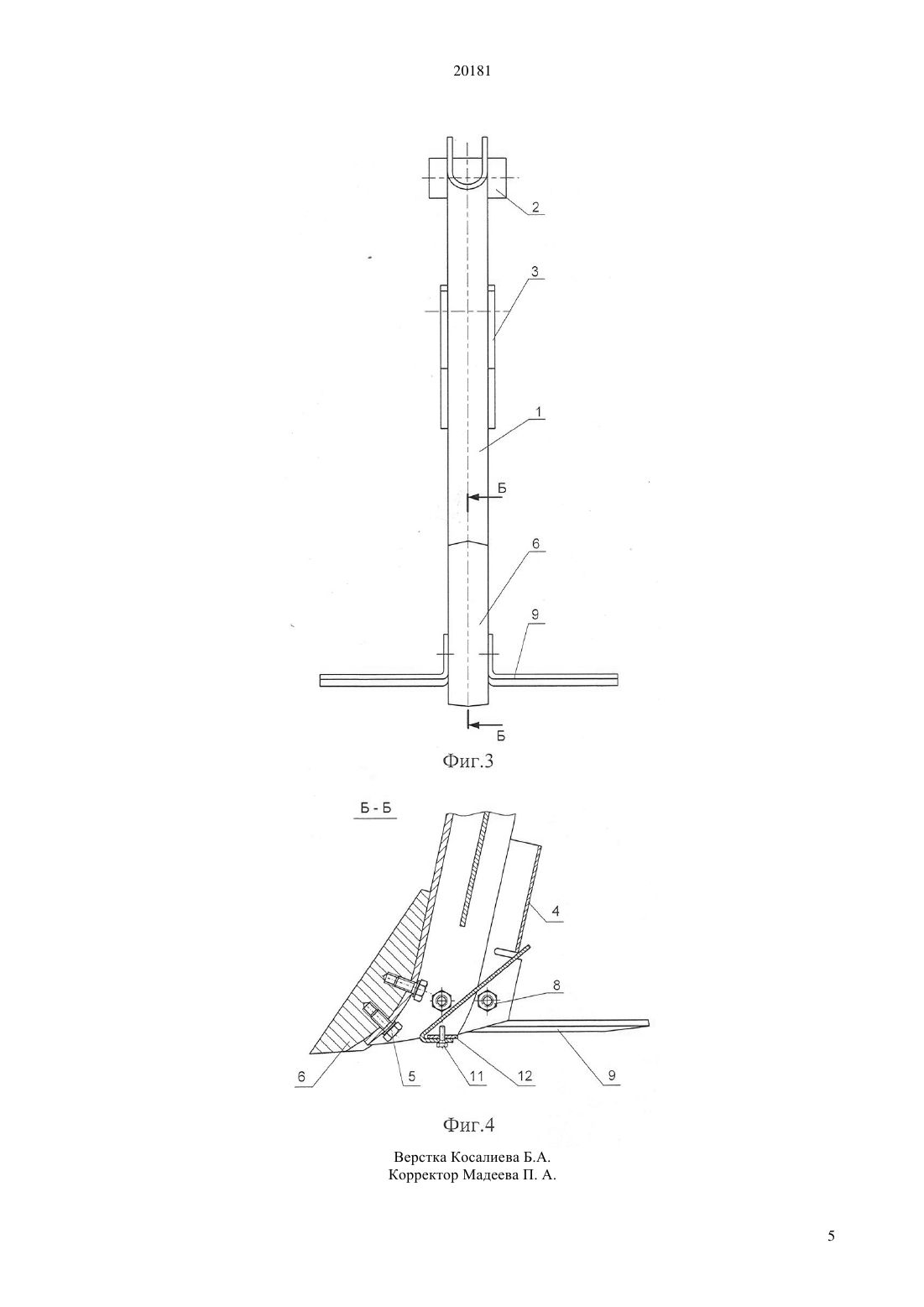

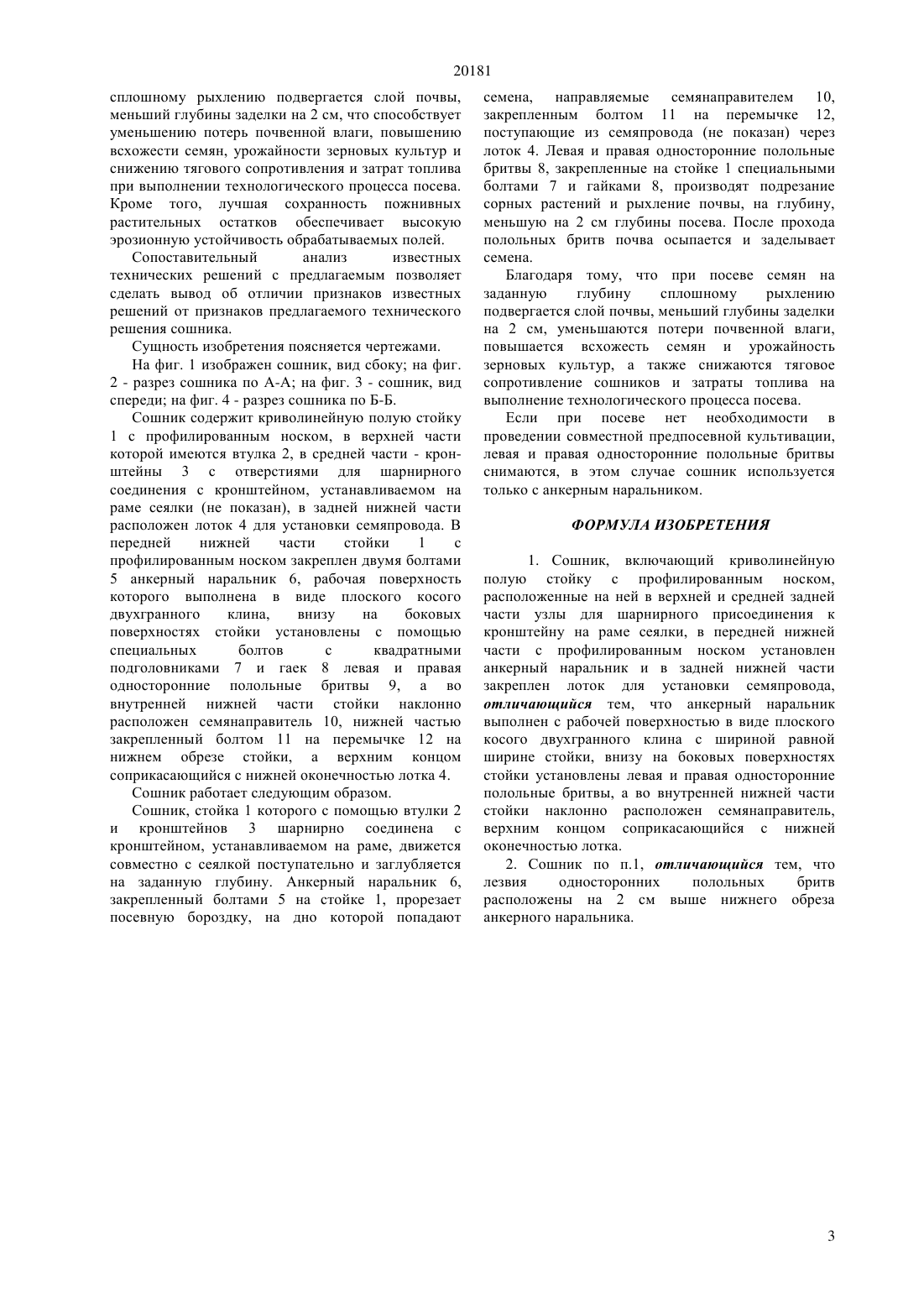

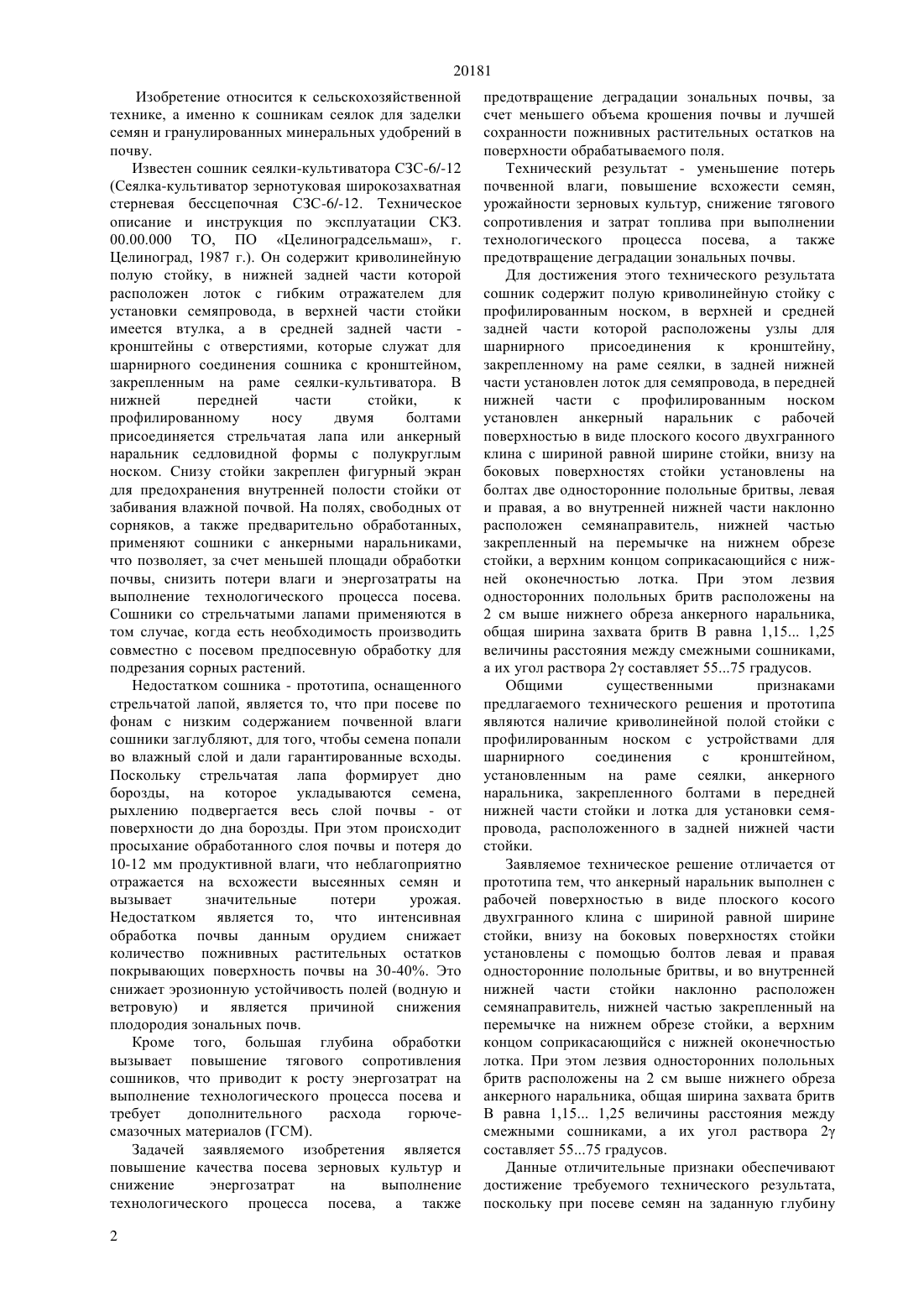

(51) А 01 С 7/20 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ задней части которой расположены узлы для шарнирного соединения с кронштейном,устанавливаемым на раме сеялки. В передней нижней части установлен анкерный наральник с рабочей поверхностью в виде плоского косого двухгранного клина с шириной равной ширине стойки, внизу на боковых поверхностях стойки левая и правая односторонние полольные бритвы, а во внутренней нижней части стойки наклонно расположен семянаправитель,верхним концом соприкасающийся с нижней оконечностью лотка. При этом лезвия односторонних полольных бритв расположены на 2 см выше нижнего обреза анкерного наральника. Данные отличительные признаки обеспечивают достижение требуемого технического результата уменьшение потерь почвенной влаги, повышение всхожести семян, урожайности зерновых культур и снижение тягового сопротивления и затрат топлива при выполнении технологического процесса посева,а также предотвращение деградации зональных почвы, за счет меньшего объема крошения почвы и лучшей сохранности пожнивных растительных остатков на поверхности обрабатываемой почвы. Иллюстр. 4(56) Сеялка-культиватор зернотуковая стерневая П-2, ОАО Буденовский машиностроительный завод, 20021015839 А (Сошник), 07.05.19831507235 А 1 (Сошник для узкорядного посева), опубл. 15.09.19894371 С (Рабочий орган сеялки-культиватора),опубл. 14.03.1997420267 А 1 (Сошник), опубл. 25.03.1974936840 А 1 (Рабочий орган сеялкикультиватора),опубл. 23.06.198216051 Ш (Рабочий орган сеялки-культиватора для подпочвенно-разбросного посева), опубл. 10.12.2000(54) СОШНИК ДЛЯ БЕСПАХАТНОЙ ОБРАБОТКИ ПОЧВЫ(57) Сошник относится к сельскохозяйственной технике, в частности, к рабочим органам сеялок для заделки семян и гранулированных минеральных удобрений в почву. Сошник содержит криволинейную полую стойку с профилированным носком, в верхней и средней 20181 Изобретение относится к сельскохозяйственной технике, а именно к сошникам сеялок для заделки семян и гранулированных минеральных удобрений в почву. Известен сошник сеялки-культиватора СЗС-6/-12(Сеялка-культиватор зернотуковая широкозахватная стерневая бессцепочная СЗС-6/-12. Техническое описание и инструкция по эксплуатации СКЗ. 00.00.000 ТО, ПО Целиноградсельмаш, г. Целиноград, 1987 г.). Он содержит криволинейную полую стойку, в нижней задней части которой расположен лоток с гибким отражателем для установки семяпровода, в верхней части стойки имеется втулка, а в средней задней части кронштейны с отверстиями, которые служат для шарнирного соединения сошника с кронштейном,закрепленным на раме сеялки-культиватора. В нижней передней части стойки,к профилированному носу двумя болтами присоединяется стрельчатая лапа или анкерный наральник седловидной формы с полукруглым носком. Снизу стойки закреплен фигурный экран для предохранения внутренней полости стойки от забивания влажной почвой. На полях, свободных от сорняков, а также предварительно обработанных,применяют сошники с анкерными наральниками,что позволяет, за счет меньшей площади обработки почвы, снизить потери влаги и энергозатраты на выполнение технологического процесса посева. Сошники со стрельчатыми лапами применяются в том случае, когда есть необходимость производить совместно с посевом предпосевную обработку для подрезания сорных растений. Недостатком сошника - прототипа, оснащенного стрельчатой лапой, является то, что при посеве по фонам с низким содержанием почвенной влаги сошники заглубляют, для того, чтобы семена попали во влажный слой и дали гарантированные всходы. Поскольку стрельчатая лапа формирует дно борозды, на которое укладываются семена,рыхлению подвергается весь слой почвы - от поверхности до дна борозды. При этом происходит просыхание обработанного слоя почвы и потеря до 10-12 мм продуктивной влаги, что неблагоприятно отражается на всхожести высеянных семян и вызывает значительные потери урожая. Недостатком является то, что интенсивная обработка почвы данным орудием снижает количество пожнивных растительных остатков покрывающих поверхность почвы на 30-40. Это снижает эрозионную устойчивость полей (водную и ветровую) и является причиной снижения плодородия зональных почв. Кроме того, большая глубина обработки вызывает повышение тягового сопротивления сошников, что приводит к росту энергозатрат на выполнение технологического процесса посева и требует дополнительного расхода горючесмазочных материалов (ГСМ). Задачей заявляемого изобретения является повышение качества посева зерновых культур и снижение энергозатрат на выполнение технологического процесса посева, а также 2 предотвращение деградации зональных почвы, за счет меньшего объема крошения почвы и лучшей сохранности пожнивных растительных остатков на поверхности обрабатываемого поля. Технический результат - уменьшение потерь почвенной влаги, повышение всхожести семян,урожайности зерновых культур, снижение тягового сопротивления и затрат топлива при выполнении технологического процесса посева, а также предотвращение деградации зональных почвы. Для достижения этого технического результата сошник содержит полую криволинейную стойку с профилированным носком, в верхней и средней задней части которой расположены узлы для шарнирного присоединения к кронштейну,закрепленному на раме сеялки, в задней нижней части установлен лоток для семяпровода, в передней нижней части с профилированным носком установлен анкерный наральник с рабочей поверхностью в виде плоского косого двухгранного клина с шириной равной ширине стойки, внизу на боковых поверхностях стойки установлены на болтах две односторонние полольные бритвы, левая и правая, а во внутренней нижней части наклонно расположен семянаправитель, нижней частью закрепленный на перемычке на нижнем обрезе стойки, а верхним концом соприкасающийся с нижней оконечностью лотка. При этом лезвия односторонних полольных бритв расположены на 2 см выше нижнего обреза анкерного наральника,общая ширина захвата бритв В равна 1,15 1,25 величины расстояния между смежными сошниками,а их угол раствора 2 составляет 5575 градусов. Общими существенными признаками предлагаемого технического решения и прототипа являются наличие криволинейной полой стойки с профилированным носком с устройствами для шарнирного соединения с кронштейном,установленным на раме сеялки, анкерного наральника, закрепленного болтами в передней нижней части стойки и лотка для установки семяпровода, расположенного в задней нижней части стойки. Заявляемое техническое решение отличается от прототипа тем, что анкерный наральник выполнен с рабочей поверхностью в виде плоского косого двухгранного клина с шириной равной ширине стойки, внизу на боковых поверхностях стойки установлены с помощью болтов левая и правая односторонние полольные бритвы, и во внутренней нижней части стойки наклонно расположен семянаправитель, нижней частью закрепленный на перемычке на нижнем обрезе стойки, а верхним концом соприкасающийся с нижней оконечностью лотка. При этом лезвия односторонних полольных бритв расположены на 2 см выше нижнего обреза анкерного наральника, общая ширина захвата бритв В равна 1,15 1,25 величины расстояния между смежными сошниками, а их угол раствора 2 составляет 5575 градусов. Данные отличительные признаки обеспечивают достижение требуемого технического результата,поскольку при посеве семян на заданную глубину 20181 сплошному рыхлению подвергается слой почвы,меньший глубины заделки на 2 см, что способствует уменьшению потерь почвенной влаги, повышению всхожести семян, урожайности зерновых культур и снижению тягового сопротивления и затрат топлива при выполнении технологического процесса посева. Кроме того, лучшая сохранность пожнивных растительных остатков обеспечивает высокую эрозионную устойчивость обрабатываемых полей. Сопоставительный анализ известных технических решений с предлагаемым позволяет сделать вывод об отличии признаков известных решений от признаков предлагаемого технического решения сошника. Сущность изобретения поясняется чертежами. На фиг. 1 изображен сошник, вид сбоку на фиг. 2 - разрез сошника по А-А на фиг. 3 - сошник, вид спереди на фиг. 4 - разрез сошника по Б-Б. Сошник содержит криволинейную полую стойку 1 с профилированным носком, в верхней части которой имеются втулка 2, в средней части - кронштейны 3 с отверстиями для шарнирного соединения с кронштейном, устанавливаемом на раме сеялки (не показан), в задней нижней части расположен лоток 4 для установки семяпровода. В передней нижней части стойки 1 с профилированным носком закреплен двумя болтами 5 анкерный наральник 6, рабочая поверхность которого выполнена в виде плоского косого двухгранного клина,внизу на боковых поверхностях стойки установлены с помощью специальных болтов с квадратными подголовниками 7 и гаек 8 левая и правая односторонние полольные бритвы 9, а во внутренней нижней части стойки наклонно расположен семянаправитель 10, нижней частью закрепленный болтом 11 на перемычке 12 на нижнем обрезе стойки, а верхним концом соприкасающийся с нижней оконечностью лотка 4. Сошник работает следующим образом. Сошник, стойка 1 которого с помощью втулки 2 и кронштейнов 3 шарнирно соединена с кронштейном, устанавливаемом на раме, движется совместно с сеялкой поступательно и заглубляется на заданную глубину. Анкерный наральник 6,закрепленный болтами 5 на стойке 1, прорезает посевную бороздку, на дно которой попадают семена, направляемые семянаправителем 10,закрепленным болтом 11 на перемычке 12,поступающие из семяпровода (не показан) через лоток 4. Левая и правая односторонние полольные бритвы 8, закрепленные на стойке 1 специальными болтами 7 и гайками 8, производят подрезание сорных растений и рыхление почвы, на глубину,меньшую на 2 см глубины посева. После прохода полольных бритв почва осыпается и заделывает семена. Благодаря тому, что при посеве семян на заданную глубину сплошному рыхлению подвергается слой почвы, меньший глубины заделки на 2 см, уменьшаются потери почвенной влаги,повышается всхожесть семян и урожайность зерновых культур, а также снижаются тяговое сопротивление сошников и затраты топлива на выполнение технологического процесса посева. Если при посеве нет необходимости в проведении совместной предпосевной культивации,левая и правая односторонние полольные бритвы снимаются, в этом случае сошник используется только с анкерным наральником. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Сошник, включающий криволинейную полую стойку с профилированным носком,расположенные на ней в верхней и средней задней части узлы для шарнирного присоединения к кронштейну на раме сеялки, в передней нижней части с профилированным носком установлен анкерный наральник и в задней нижней части закреплен лоток для установки семяпровода,отличающийся тем, что анкерный наральник выполнен с рабочей поверхностью в виде плоского косого двухгранного клина с шириной равной ширине стойки, внизу на боковых поверхностях стойки установлены левая и правая односторонние полольные бритвы, а во внутренней нижней части стойки наклонно расположен семянаправитель,верхним концом соприкасающийся с нижней оконечностью лотка. 2. Сошник по п.1, отличающийся тем, что лезвия односторонних полольных бритв расположены на 2 см выше нижнего обреза анкерного наральника.
