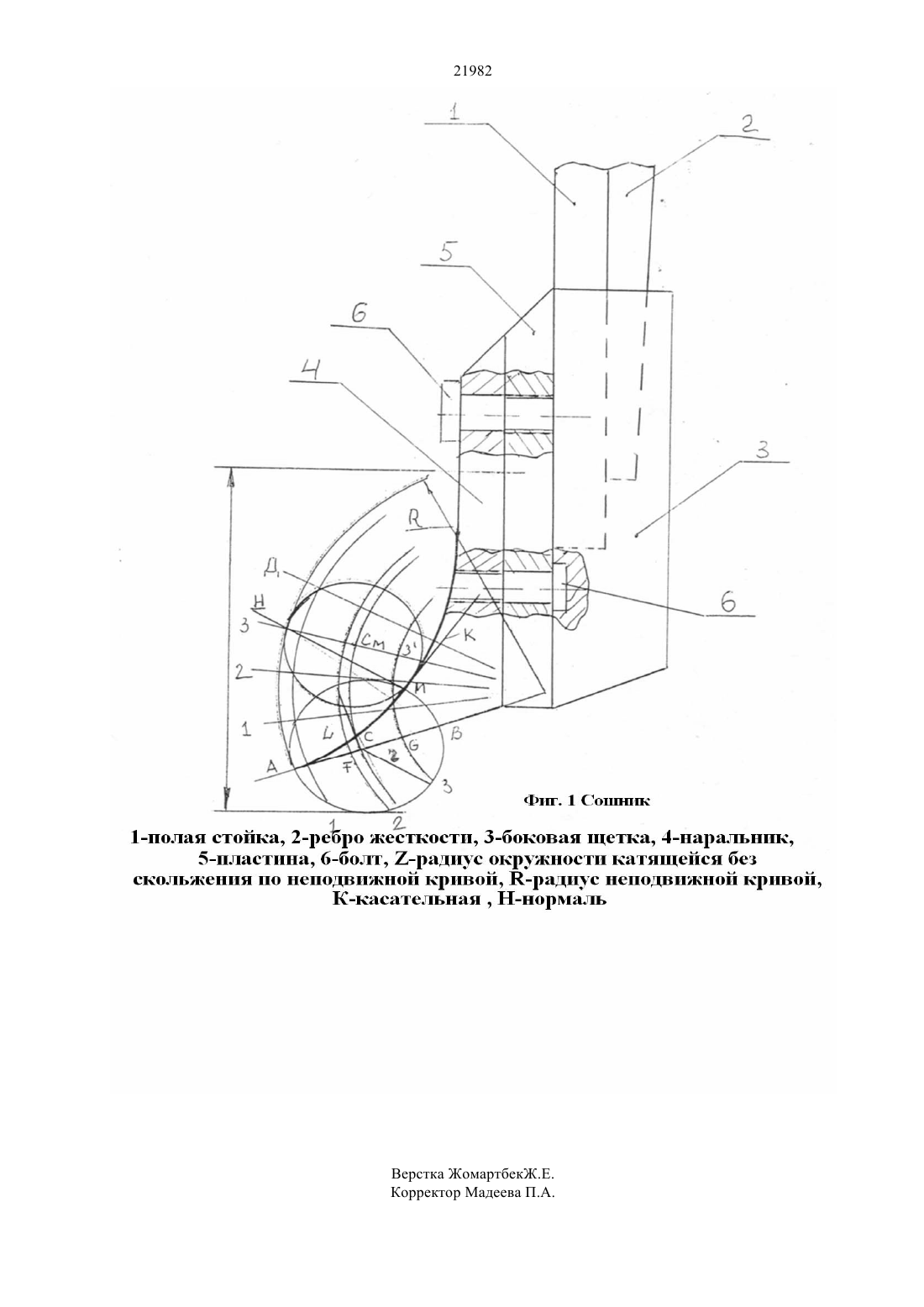

Сошник

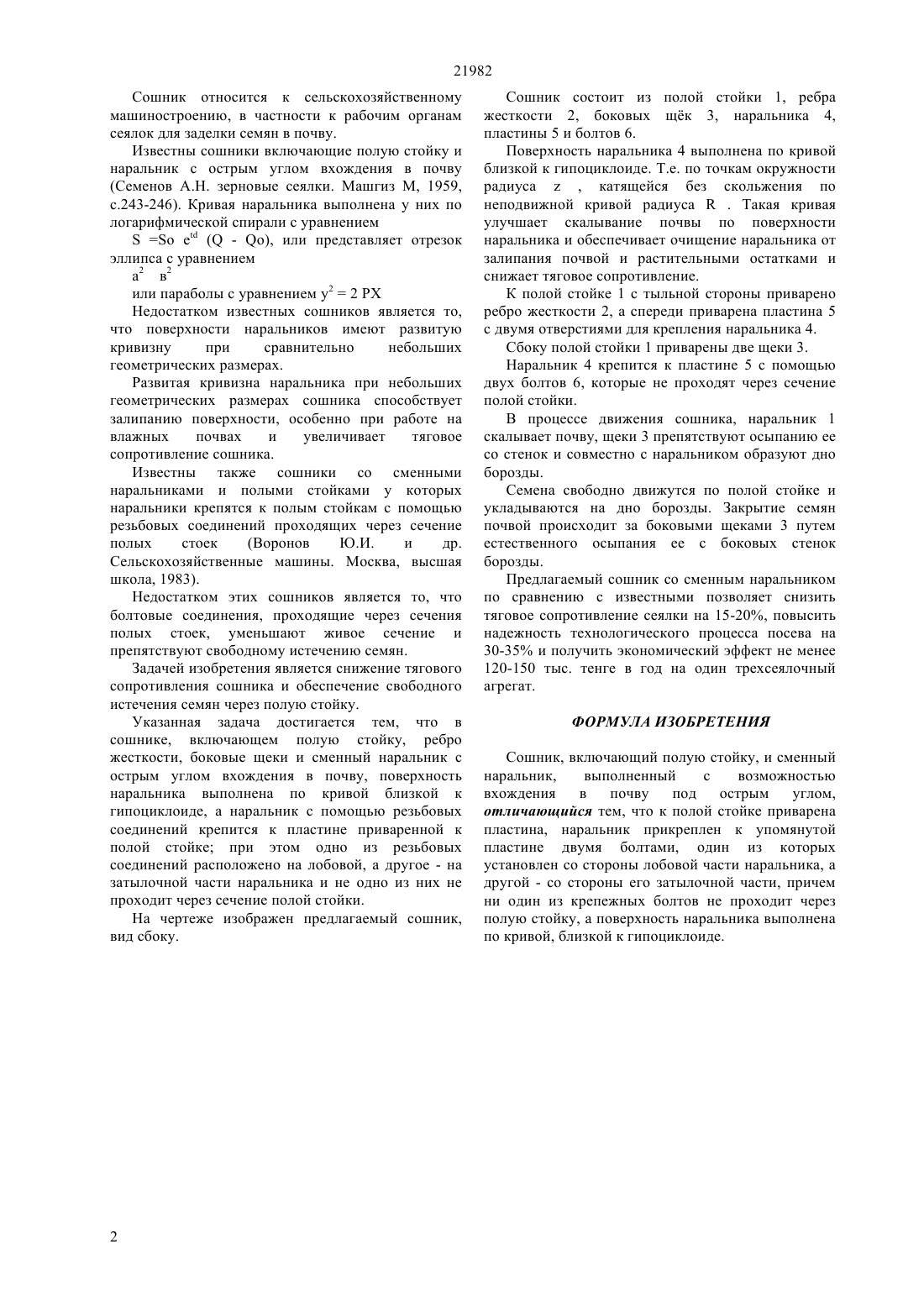

(51) 01/ 7/20 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Известны также сошники, у которых наральник крепится к полой стойке с помощью резьбовых соединений, проходящих через сечение стойки, что препятствует свободному истечению семян через полую стойку. В предлагаемом сошнике для снижения тягового сопротивления и обеспечения свободного истечения семян через полую стойку, поверхность наральника выполнена по кривой близкой к гипоциклоиде, а наральник с помощью резьбовых соединений крепится к пластине приваренной к полой стойке при этом одно из резьбовых соединений расположено на лобовой, а другое - на затылочной части наральника и не одно из них не проходит через сечение полой стойки. Применение предлагаемого сошника в сравнении с известными позволит снизить тяговое сопротивление сеялки на 15-20, повысить надежность технологического процесса посева на 30-35 и получить экономический эффект не менее 120-150 тыс. тенге в год на один трехсеялочный агрегат(73) Товарищество с ограниченной ответственностью Научно-производственный центр зернового хозяйства имени А.И.Бараева(57) Сошник относится к сельскохозяйственному машиностроению, в частности к рабочим органам сеялок для заделки семян в почву. Известны сошники сеялок, включающие полую стойку для прохода семян от высевающих аппаратов до дна борозды и наральник с острым углом вхождения в почву у которых поверхность наральника имеет развитую кривизну при сравнительно небольших геометрических размерах,что способствует залипанию поверхности. Особенно при работе на влажных почвах и увеличивает тяговое сопротивление. 21982 Сошник относится к сельскохозяйственному машиностроению, в частности к рабочим органам сеялок для заделки семян в почву. Известны сошники включающие полую стойку и наральник с острым углом вхождения в почву(Семенов А.Н. зерновые сеялки. Машгиз М, 1959,с.243-246). Кривая наральника выполнена у них по логарифмической спирали с уравнением( - ), или представляет отрезок эллипса с уравнением а 2 в 2 или параболы с уравнением у 22 РХ Недостатком известных сошников является то,что поверхности наральников имеют развитую кривизну при сравнительно небольших геометрических размерах. Развитая кривизна наральника при небольших геометрических размерах сошника способствует залипанию поверхности, особенно при работе на влажных почвах и увеличивает тяговое сопротивление сошника. Известны также сошники со сменными наральниками и полыми стойками у которых наральники крепятся к полым стойкам с помощью резьбовых соединений проходящих через сечение полых стоек(Воронов Ю.И. и др. Сельскохозяйственные машины. Москва, высшая школа, 1983). Недостатком этих сошников является то, что болтовые соединения, проходящие через сечения полых стоек, уменьшают живое сечение и препятствуют свободному истечению семян. Задачей изобретения является снижение тягового сопротивления сошника и обеспечение свободного истечения семян через полую стойку. Указанная задача достигается тем, что в сошнике, включающем полую стойку, ребро жесткости, боковые щеки и сменный наральник с острым углом вхождения в почву, поверхность наральника выполнена по кривой близкой к гипоциклоиде, а наральник с помощью резьбовых соединений крепится к пластине приваренной к полой стойке при этом одно из резьбовых соединений расположено на лобовой, а другое - на затылочной части наральника и не одно из них не проходит через сечение полой стойки. На чертеже изображен предлагаемый сошник,вид сбоку. Сошник состоит из полой стойки 1, ребра жесткости 2, боковых щк 3, наральника 4,пластины 5 и болтов 6. Поверхность наральника 4 выполнена по кривой близкой к гипоциклоиде. Т.е. по точкам окружности радиуса, катящейся без скольжения по неподвижной кривой радиуса. Такая кривая улучшает скалывание почвы по поверхности наральника и обеспечивает очищение наральника от залипания почвой и растительными остатками и снижает тяговое сопротивление. К полой стойке 1 с тыльной стороны приварено ребро жесткости 2, а спереди приварена пластина 5 с двумя отверстиями для крепления наральника 4. Сбоку полой стойки 1 приварены две щеки 3. Наральник 4 крепится к пластине 5 с помощью двух болтов 6, которые не проходят через сечение полой стойки. В процессе движения сошника, наральник 1 скалывает почву, щеки 3 препятствуют осыпанию ее со стенок и совместно с наральником образуют дно борозды. Семена свободно движутся по полой стойке и укладываются на дно борозды. Закрытие семян почвой происходит за боковыми щеками 3 путем естественного осыпания ее с боковых стенок борозды. Предлагаемый сошник со сменным наральником по сравнению с известными позволяет снизить тяговое сопротивление сеялки на 15-20, повысить надежность технологического процесса посева на 30-35 и получить экономический эффект не менее 120-150 тыс. тенге в год на один трехсеялочный агрегат. ФОРМУЛА ИЗОБРЕТЕНИЯ Сошник, включающий полую стойку, и сменный наральник,выполненный с возможностью вхождения в почву под острым углом,отличающийся тем, что к полой стойке приварена пластина, наральник прикреплен к упомянутой пластине двумя болтами, один из которых установлен со стороны лобовой части наральника, а другой - со стороны его затылочной части, причем ни один из крепежных болтов не проходит через полую стойку, а поверхность наральника выполнена по кривой, близкой к гипоциклоиде.
