Сошник

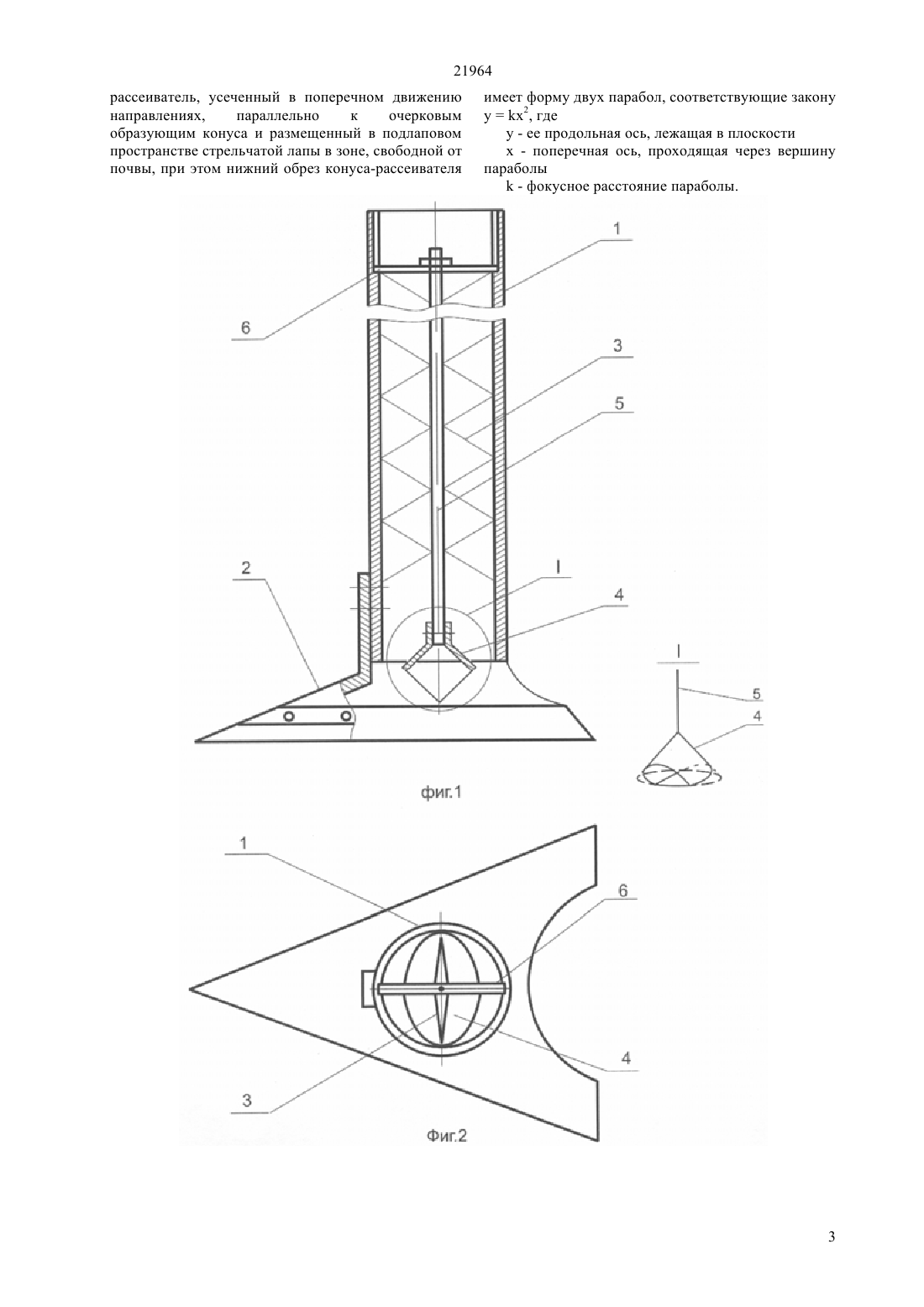

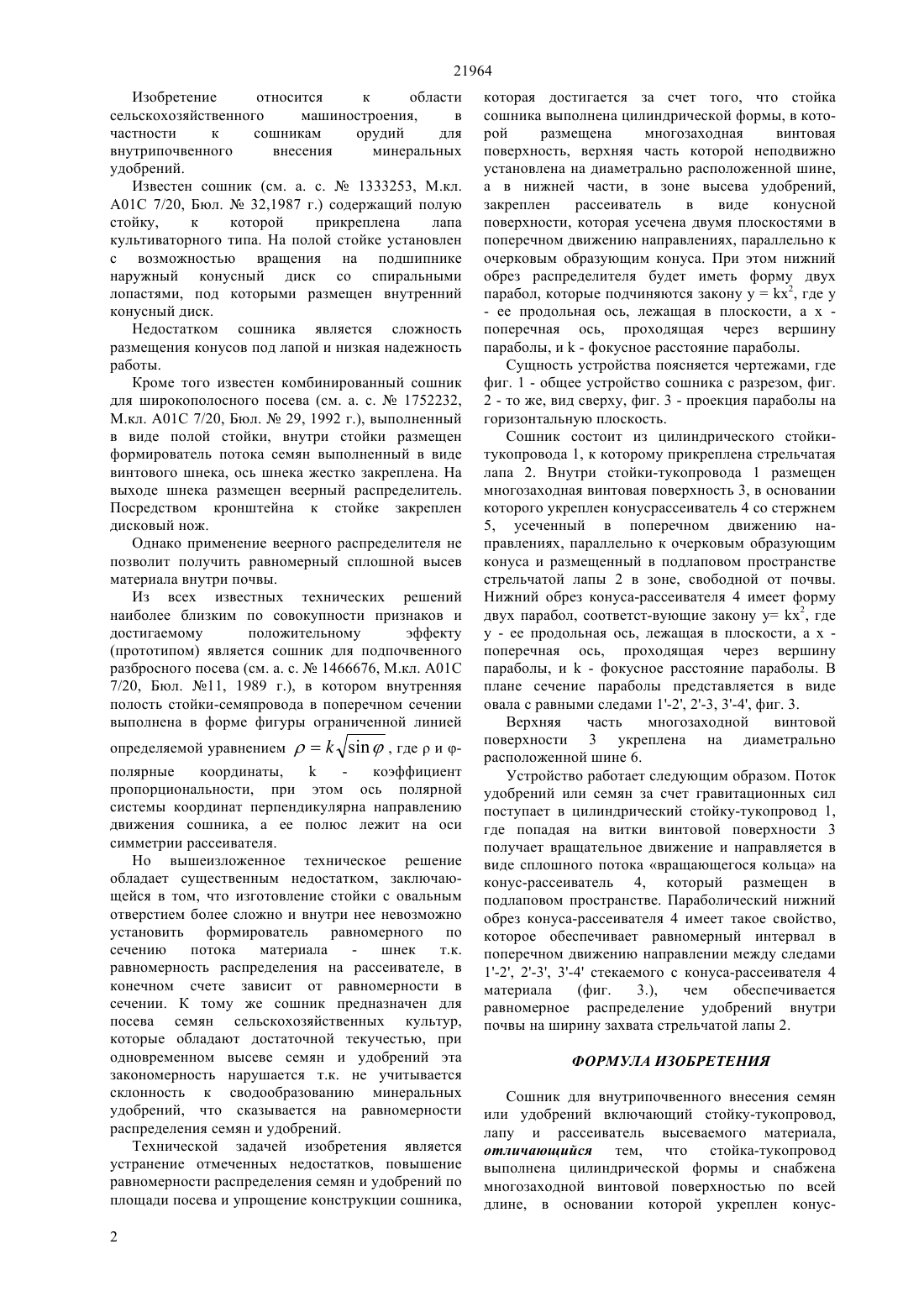

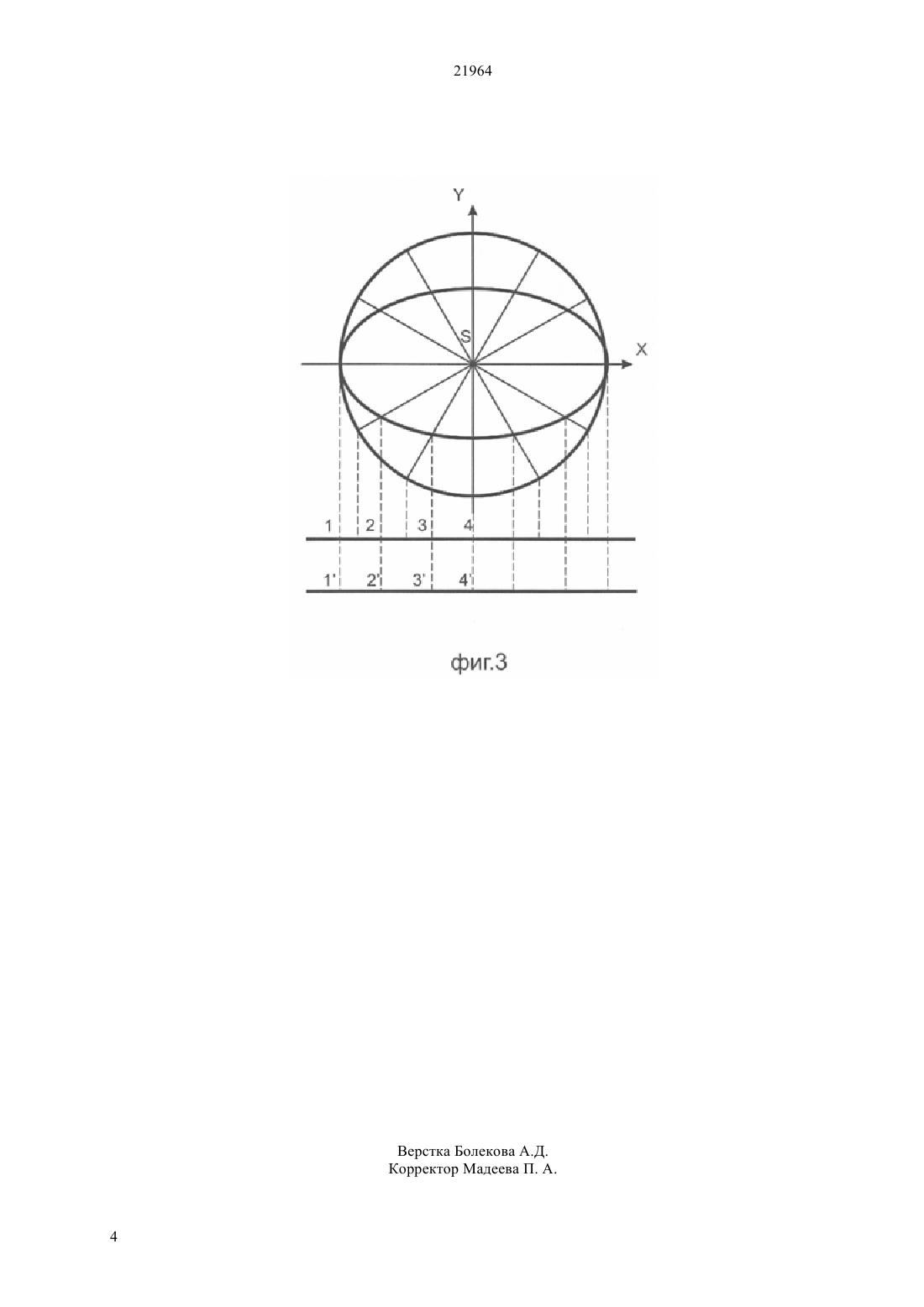

(51) 01 7/20 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ частности к сошникам орудий для внутрипочвенного внесения минеральных удобрений. Технической задачей изобретения является повышение равномерности распределения семян и удобрений по площади посева и упрощение конструкции сошника, которая достигается за счет того, что стойка 1 сошника выполнена цилиндрической формы, в которой размещена многозаходная винтовая поверхность 3, верхняя часть которого неподвижно установлена на диаметрально расположенной шине 6, а в нижней части, в зоне высева удобрений закреплен конусрассеиватель 4, который усечен двумя плоскостями в поперечном движению направлениях, параллельно к очерковым образующим конуса. При этом нижний обрез конуса-рассеивателя 4 будет иметь форму двух парабол, которые подчиняются закону ух 2,где у - ее продольная ось, лежащая в плоскости, а х поперечная ось, проходящая через вершину параболы, и- фокусное расстояние параболы.(72) Нукешев Саяхат Оразович Есхожин Джадыгер Зарлыкович Муращенко Владимир Иванович Ахметов Ержан Советович Тлеумбетов Калдыбек Мирамбекович(56) А.с. СССР 1466676, кл. а 01 С 7/20, 19891424753 А 1 (БЕЛОКОНЬ А.П.), 23.09.1988, фиг. 1,2, реферат 1454295 А 1 (КОЛХОЗ им. В.И. ЛЕНИНА ПЕРВОМАЙСКОГО РАЙОНА ХАРЬКОВСКОЙ ОБЛАСТИ), 30.01.1989, реферат, фиг. 1-41477281 А 1 (ПРИМОРСКИЙ СЕЛЬСКОХОЗЯЙСТВЕННЫЙ ИНСТИТУТ), 07.05.1989, фиг. 1,2, реферат СА 1153253( 21964 Изобретение относится к области сельскохозяйственного машиностроения,в частности к сошникам орудий для внутрипочвенного внесения минеральных удобрений. Известен сошник (см. а. с.1333253, М.кл. А 01 С 7/20, Бюл.32,1987 г.) содержащий полую стойку,к которой прикреплена лапа культиваторного типа. На полой стойке установлен с возможностью вращения на подшипнике наружный конусный диск со спиральными лопастями, под которыми размещен внутренний конусный диск. Недостатком сошника является сложность размещения конусов под лапой и низкая надежность работы. Кроме того известен комбинированный сошник для широкополосного посева (см. а. с.1752232,М.кл. А 01 С 7/20, Бюл.29, 1992 г.), выполненный в виде полой стойки, внутри стойки размещен формирователь потока семян выполненный в виде винтового шнека, ось шнека жестко закреплена. На выходе шнека размещен веерный распределитель. Посредством кронштейна к стойке закреплен дисковый нож. Однако применение веерного распределителя не позволит получить равномерный сплошной высев материала внутри почвы. Из всех известных технических решений наиболее близким по совокупности признаков и достигаемому положительному эффекту(прототипом) является сошник для подпочвенного разбросного посева (см. а. с.1466676, М.кл. А 01 С 7/20, Бюл. 11, 1989 г.), в котором внутренняя полость стойки-семяпровода в поперечном сечении выполнена в форме фигуры ограниченной линией определяемой уравнением, гдеиполярные координаты, коэффициент пропорциональности, при этом ось полярной системы координат перпендикулярна направлению движения сошника, а ее полюс лежит на оси симметрии рассеивателя. Но вышеизложенное техническое решение обладает существенным недостатком, заключающейся в том, что изготовление стойки с овальным отверстием более сложно и внутри нее невозможно установить формирователь равномерного по сечению потока материала шнек т.к. равномерность распределения на рассеивателе, в конечном счете зависит от равномерности в сечении. К тому же сошник предназначен для посева семян сельскохозяйственных культур,которые обладают достаточной текучестью, при одновременном высеве семян и удобрений эта закономерность нарушается т.к. не учитывается склонность к сводообразованию минеральных удобрений, что сказывается на равномерности распределения семян и удобрений. Технической задачей изобретения является устранение отмеченных недостатков, повышение равномерности распределения семян и удобрений по площади посева и упрощение конструкции сошника,2 которая достигается за счет того, что стойка сошника выполнена цилиндрической формы, в которой размещена многозаходная винтовая поверхность, верхняя часть которой неподвижно установлена на диаметрально расположенной шине,а в нижней части, в зоне высева удобрений,закреплен рассеиватель в виде конусной поверхности, которая усечена двумя плоскостями в поперечном движению направлениях, параллельно к очерковым образующим конуса. При этом нижний обрез распределителя будет иметь форму двух парабол, которые подчиняются закону ух 2, где у- ее продольная ось, лежащая в плоскости, а х поперечная ось, проходящая через вершину параболы, и- фокусное расстояние параболы. Сущность устройства поясняется чертежами, где фиг. 1 - общее устройство сошника с разрезом, фиг. 2 - то же, вид сверху, фиг. 3 - проекция параболы на горизонтальную плоскость. Сошник состоит из цилиндрического стойкитукопровода 1, к которому прикреплена стрельчатая лапа 2. Внутри стойки-тукопровода 1 размещен многозаходная винтовая поверхность 3, в основании которого укреплен конусрассеиватель 4 со стержнем 5, усеченный в поперечном движению направлениях, параллельно к очерковым образующим конуса и размещенный в подлаповом пространстве стрельчатой лапы 2 в зоне, свободной от почвы. Нижний обрез конуса-рассеивателя 4 имеет форму двух парабол, соответст-вующие закону у х 2, где у - ее продольная ось, лежащая в плоскости, а х поперечная ось, проходящая через вершину параболы, и- фокусное расстояние параболы. В плане сечение параболы представляется в виде овала с равными следами 1-2, 2-3, 3-4, фиг. 3. Верхняя часть многозаходной винтовой поверхности 3 укреплена на диаметрально расположенной шине 6. Устройство работает следующим образом. Поток удобрений или семян за счет гравитационных сил поступает в цилиндрический стойку-тукопровод 1,где попадая на витки винтовой поверхности 3 получает вращательное движение и направляется в виде сплошного потока вращающегося кольца на конус-рассеиватель 4, который размещен в подлаповом пространстве. Параболический нижний обрез конуса-рассеивателя 4 имеет такое свойство,которое обеспечивает равномерный интервал в поперечном движению направлении между следами 1-2, 2-3, 3-4 стекаемого с конуса-рассеивателя 4 материала(фиг. 3.),чем обеспечивается равномерное распределение удобрений внутри почвы на ширину захвата стрельчатой лапы 2. ФОРМУЛА ИЗОБРЕТЕНИЯ Сошник для внутрипочвенного внесения семян или удобрений включающий стойку-тукопровод,лапу и рассеиватель высеваемого материала,отличающийся тем, что стойка-тукопровод выполнена цилиндрической формы и снабжена многозаходной винтовой поверхностью по всей длине, в основании которой укреплен конус 21964 рассеиватель, усеченный в поперечном движению направлениях,параллельно к очерковым образующим конуса и размещенный в подлаповом пространстве стрельчатой лапы в зоне, свободной от почвы, при этом нижний обрез конуса-рассеивателя имеет форму двух парабол, соответствующие закону ух 2, где у - ее продольная ось, лежащая в плоскости х - поперечная ось, проходящая через вершину параболы- фокусное расстояние параболы.
