Устройство для прикатывания почвы

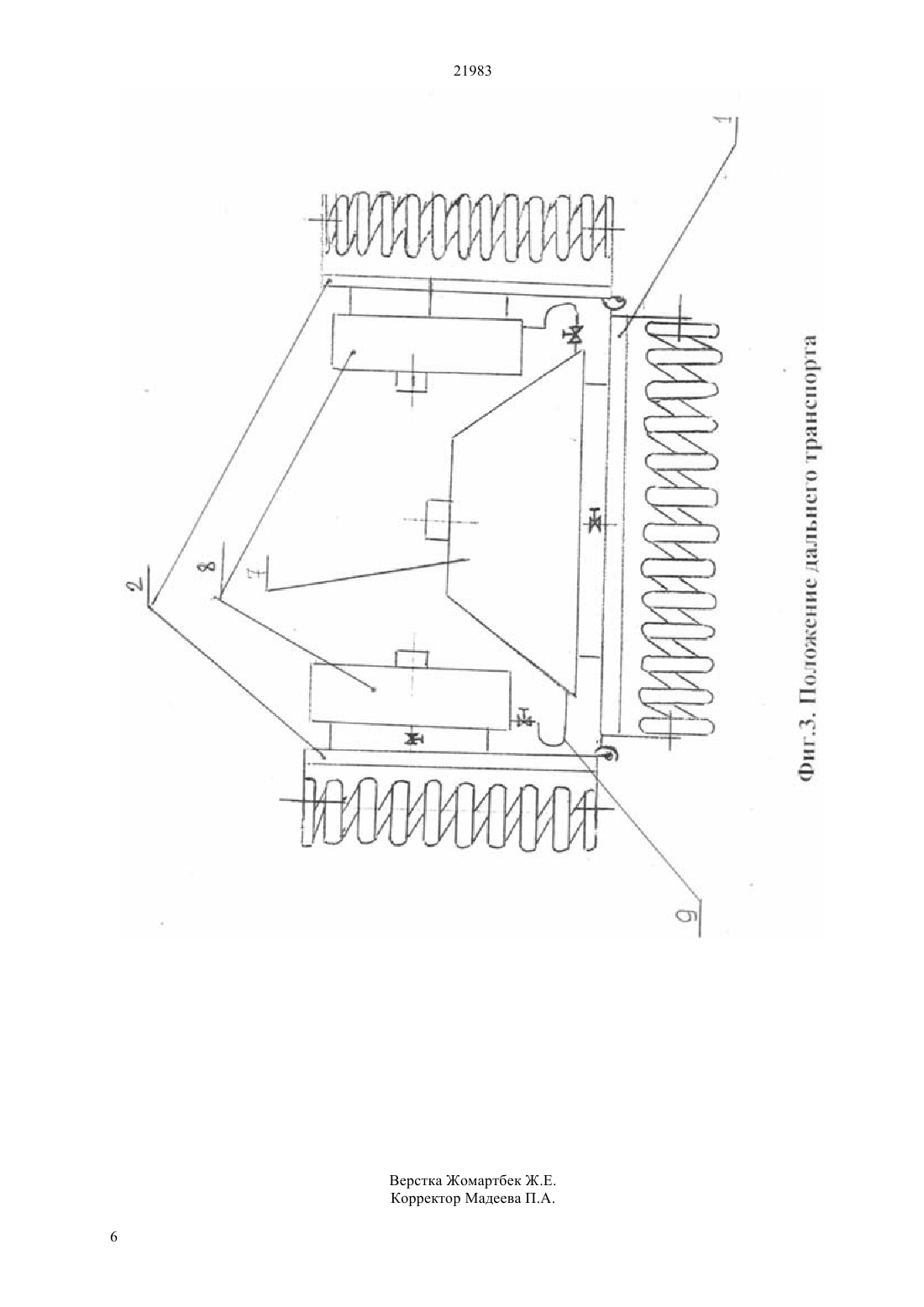

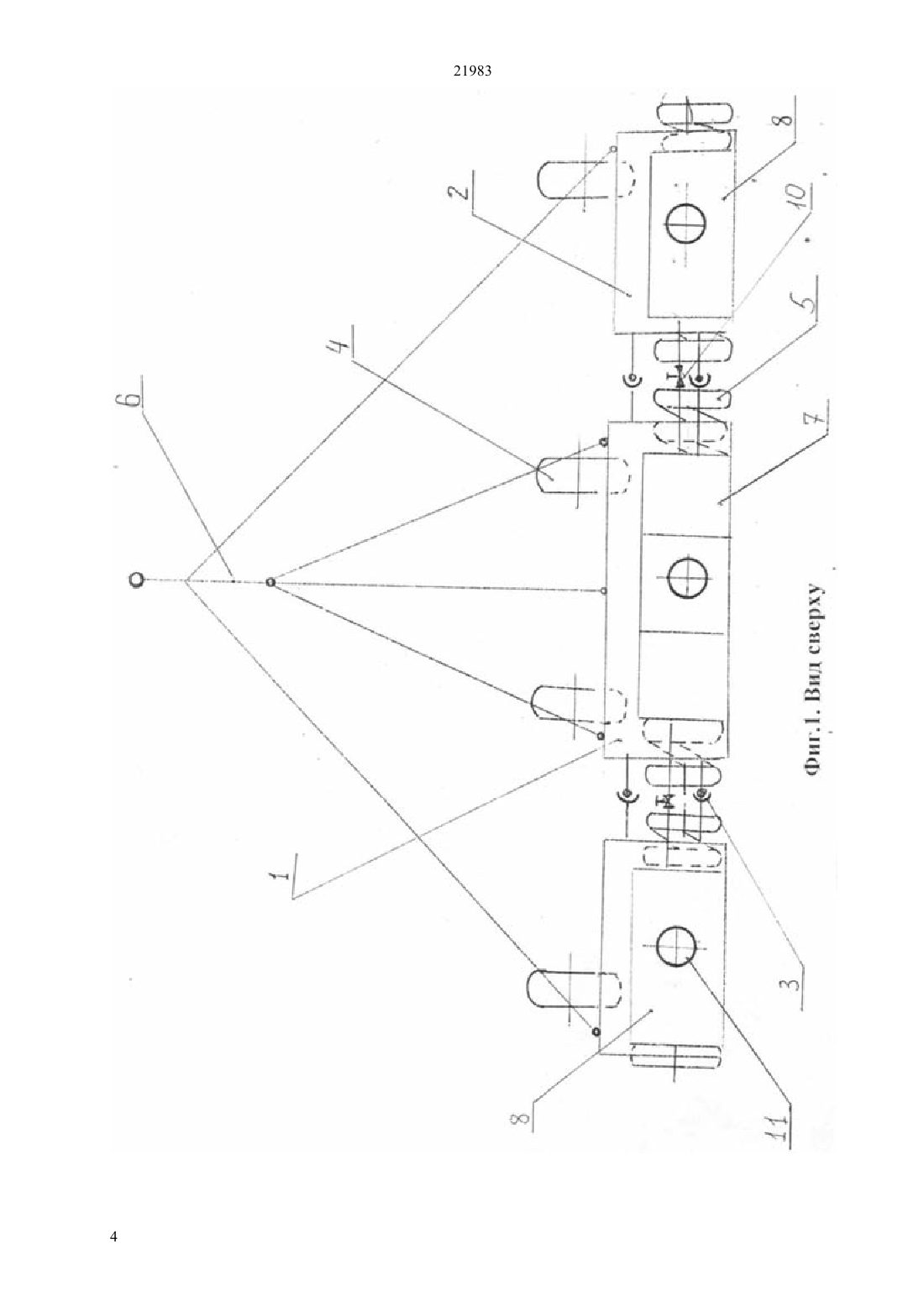

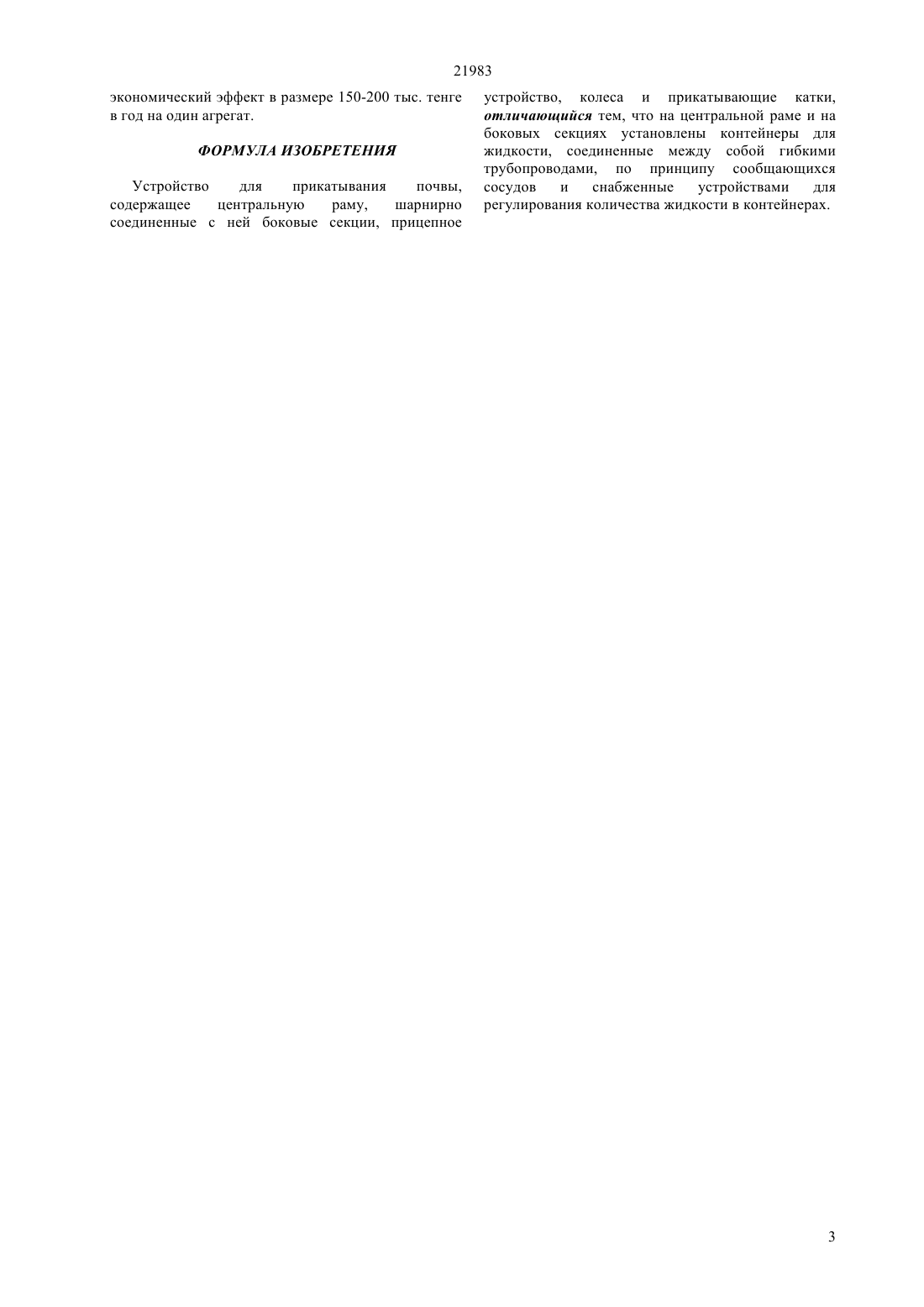

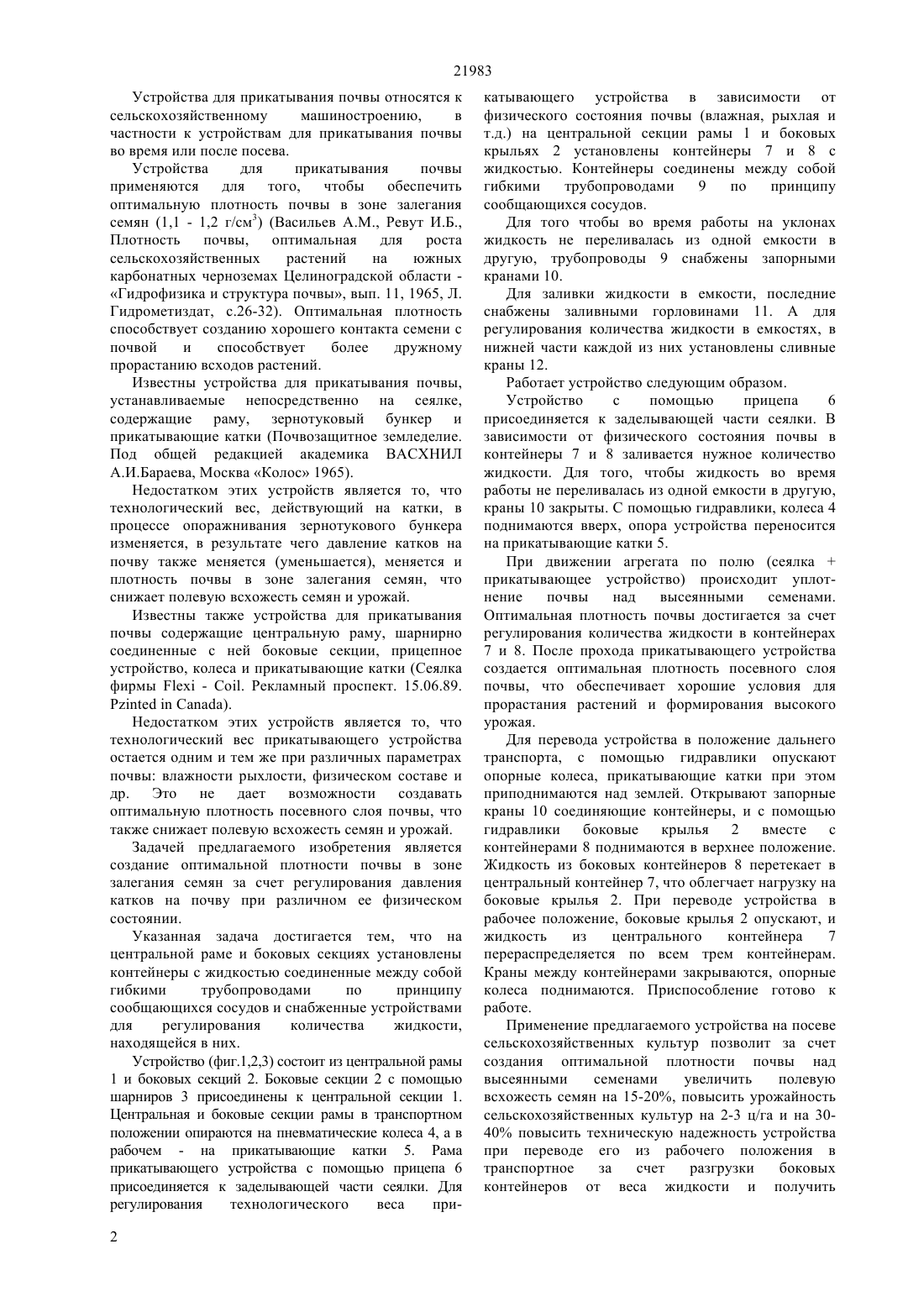

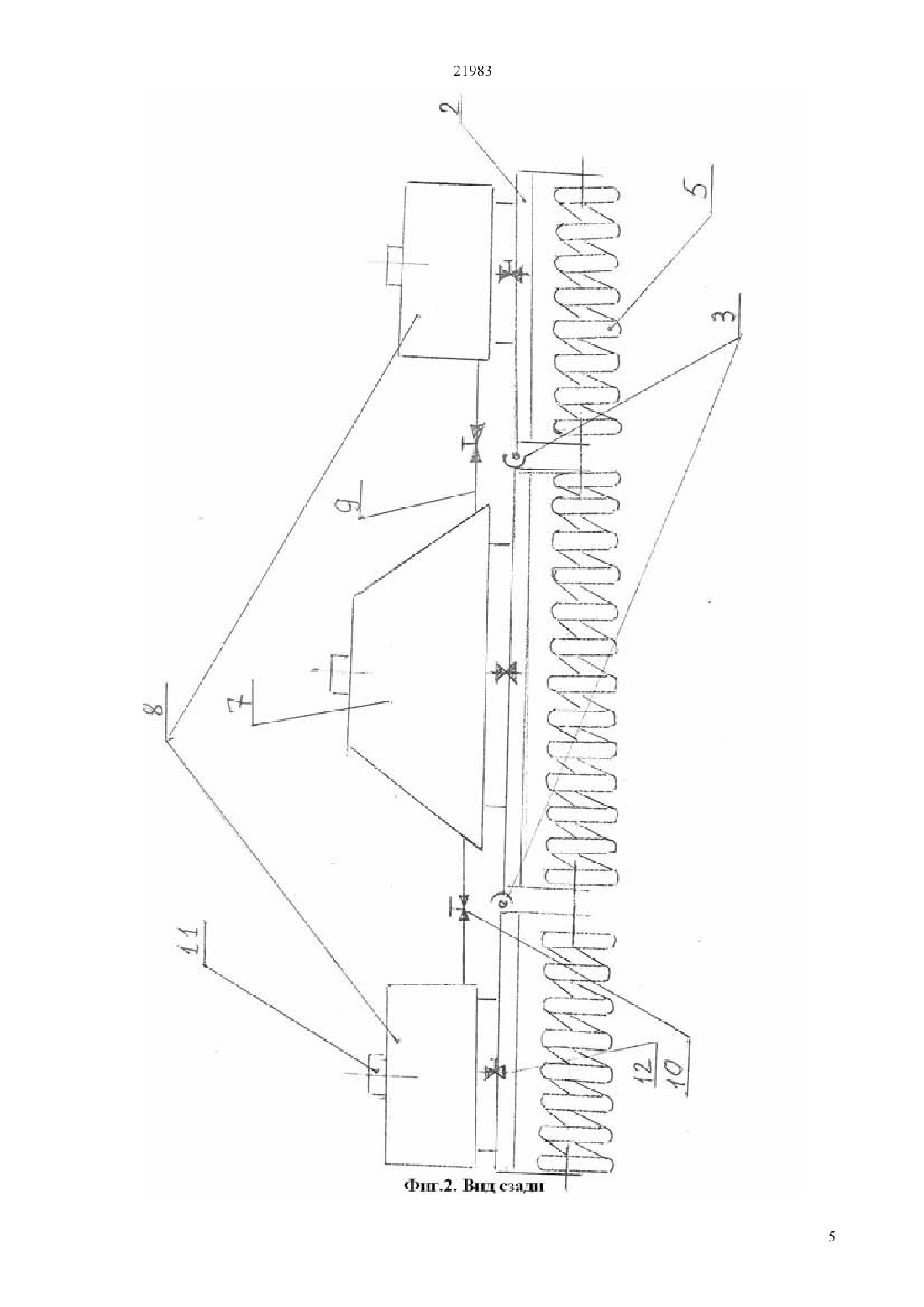

(51) 01/ 13/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ начального состояния почвы (рыхлости, влажности,физического состава) формируется нужный технологический вес, для обеспечения оптимальной плотности посевного слоя почвы. Для этого контейнеры заполняются жидкостью до определенных отметок. Все контейнеры соединены между собой гибкими трубопроводами по принципу сообщающихся сосудов и снабжены запорными и сливными кранами. Для предотвращения переливания жидкости между кронштейнами при работе устройства запорные краны находятся в закрытом состоянии. При переводе устройства в положение дальнего транспорта, боковые крылья поднимаются вверх,запорные краны открывают, и жидкость из боковых контейнеров перетекают в центральный. Уменьшение нагрузки на боковые крылья повышает техническую надежность устройства. Применение предлагаемого устройства позволит за счет создания оптимальной плотности почвы над высеянными семенами увеличить полевую всхожесть семян на 15-20,повысить урожайность сельскохозяйственных культур на 2-3 ц/га и на 30-40 повысить техническую надежность устройства при переводе его из рабочего положения в транспортное за счет разгрузки боковых контейнеров от веса жидкости и получить экономический эффект в размере 150-200 тыс. тенге в год на один агрегат.(72) Матюшков Михаил Иванович Буряков Александр Семенович(73) Товарищество с ограниченной ответственностью Научно-производственный центр зернового хозяйства имени А.И.Бараева(54) УСТРОЙСТВО ДЛЯ ПРИКАТЫВАНИЯ ПОЧВЫ(57) Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для прикатывания почвы во время или после посева. Известны устройства для прикатывания почвы установленные непосредственно на сеялках или присоединяемые к сеялкам с помощью прицепных устройств. Недостатком известных устройств является отсутствие возможностей для регулирования давления катков на почву в зависимости от ее физического состояния, что не позволяет создавать оптимальную плотность почвы над высеянными семенами. В предлагаемом устройстве для регулирования давления катков на почву, на центральной секции рамы и боковых ее крыльях, установлены контейнеры для жидкости. В зависимости от 21983 Устройства для прикатывания почвы относятся к сельскохозяйственному машиностроению,в частности к устройствам для прикатывания почвы во время или после посева. Устройства для прикатывания почвы применяются для того, чтобы обеспечить оптимальную плотность почвы в зоне залегания семян (1,1 - 1,2 г/см 3) (Васильев , Ревут И.Б.,Плотность почвы, оптимальная для роста сельскохозяйственных растений на южных карбонатных черноземах Целиноградской области Гидрофизика и структура почвы, вып. 11, 1965, Л. Гидрометиздат, с.26-32). Оптимальная плотность способствует созданию хорошего контакта семени с почвой и способствует более дружному прорастанию всходов растений. Известны устройства для прикатывания почвы,устанавливаемые непосредственно на сеялке,содержащие раму, зернотуковый бункер и прикатывающие катки (Почвозащитное земледелие. Под общей редакцией академика ВАСХНИЛ А.И.Бараева, Москва Колос 1965). Недостатком этих устройств является то, что технологический вес, действующий на катки, в процессе опоражнивания зернотукового бункера изменяется, в результате чего давление катков на почву также меняется (уменьшается), меняется и плотность почвы в зоне залегания семян, что снижает полевую всхожесть семян и урожай. Известны также устройства для прикатывания почвы содержащие центральную раму, шарнирно соединенные с ней боковые секции, прицепное устройство, колеса и прикатывающие катки (Сеялка фирмы- . Рекламный проспект. 15.06.89.). Недостатком этих устройств является то, что технологический вес прикатывающего устройства остается одним и тем же при различных параметрах почвы влажности рыхлости, физическом составе и др. Это не дает возможности создавать оптимальную плотность посевного слоя почвы, что также снижает полевую всхожесть семян и урожай. Задачей предлагаемого изобретения является создание оптимальной плотности почвы в зоне залегания семян за счет регулирования давления катков на почву при различном ее физическом состоянии. Указанная задача достигается тем, что на центральной раме и боковых секциях установлены контейнеры с жидкостью соединенные между собой гибкими трубопроводами по принципу сообщающихся сосудов и снабженные устройствами для регулирования количества жидкости,находящейся в них. Устройство (фиг.1,2,3) состоит из центральной рамы 1 и боковых секций 2. Боковые секции 2 с помощью шарниров 3 присоединены к центральной секции 1. Центральная и боковые секции рамы в транспортном положении опираются на пневматические колеса 4, а в рабочем - на прикатывающие катки 5. Рама прикатывающего устройства с помощью прицепа 6 присоединяется к заделывающей части сеялки. Для регулирования технологического веса при 2 катывающего устройства в зависимости от физического состояния почвы (влажная, рыхлая и т.д.) на центральной секции рамы 1 и боковых крыльях 2 установлены контейнеры 7 и 8 с жидкостью. Контейнеры соединены между собой гибкими трубопроводами 9 по принципу сообщающихся сосудов. Для того чтобы во время работы на уклонах жидкость не переливалась из одной емкости в другую, трубопроводы 9 снабжены запорными кранами 10. Для заливки жидкости в емкости, последние снабжены заливными горловинами 11. А для регулирования количества жидкости в емкостях, в нижней части каждой из них установлены сливные краны 12. Работает устройство следующим образом. Устройство с помощью прицепа 6 присоединяется к заделывающей части сеялки. В зависимости от физического состояния почвы в контейнеры 7 и 8 заливается нужное количество жидкости. Для того, чтобы жидкость во время работы не переливалась из одной емкости в другую,краны 10 закрыты. С помощью гидравлики, колеса 4 поднимаются вверх, опора устройства переносится на прикатывающие катки 5. При движении агрегата по полю (сеялкаприкатывающее устройство) происходит уплотнение почвы над высеянными семенами. Оптимальная плотность почвы достигается за счет регулирования количества жидкости в контейнерах 7 и 8. После прохода прикатывающего устройства создается оптимальная плотность посевного слоя почвы, что обеспечивает хорошие условия для прорастания растений и формирования высокого урожая. Для перевода устройства в положение дальнего транспорта, с помощью гидравлики опускают опорные колеса, прикатывающие катки при этом приподнимаются над землей. Открывают запорные краны 10 соединяющие контейнеры, и с помощью гидравлики боковые крылья 2 вместе с контейнерами 8 поднимаются в верхнее положение. Жидкость из боковых контейнеров 8 перетекает в центральный контейнер 7, что облегчает нагрузку на боковые крылья 2. При переводе устройства в рабочее положение, боковые крылья 2 опускают, и жидкость из центрального контейнера 7 перераспределяется по всем трем контейнерам. Краны между контейнерами закрываются, опорные колеса поднимаются. Приспособление готово к работе. Применение предлагаемого устройства на посеве сельскохозяйственных культур позволит за счет создания оптимальной плотности почвы над высеянными семенами увеличить полевую всхожесть семян на 15-20, повысить урожайность сельскохозяйственных культур на 2-3 ц/га и на 3040 повысить техническую надежность устройства при переводе его из рабочего положения в транспортное за счет разгрузки боковых контейнеров от веса жидкости и получить 21983 экономический эффект в размере 150-200 тыс. тенге в год на один агрегат. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для прикатывания почвы,содержащее центральную раму,шарнирно соединенные с ней боковые секции, прицепное устройство, колеса и прикатывающие катки,отличающийся тем, что на центральной раме и на боковых секциях установлены контейнеры для жидкости, соединенные между собой гибкими трубопроводами, по принципу сообщающихся сосудов и снабженные устройствами для регулирования количества жидкости в контейнерах.
