Тросовый зажим кодовый

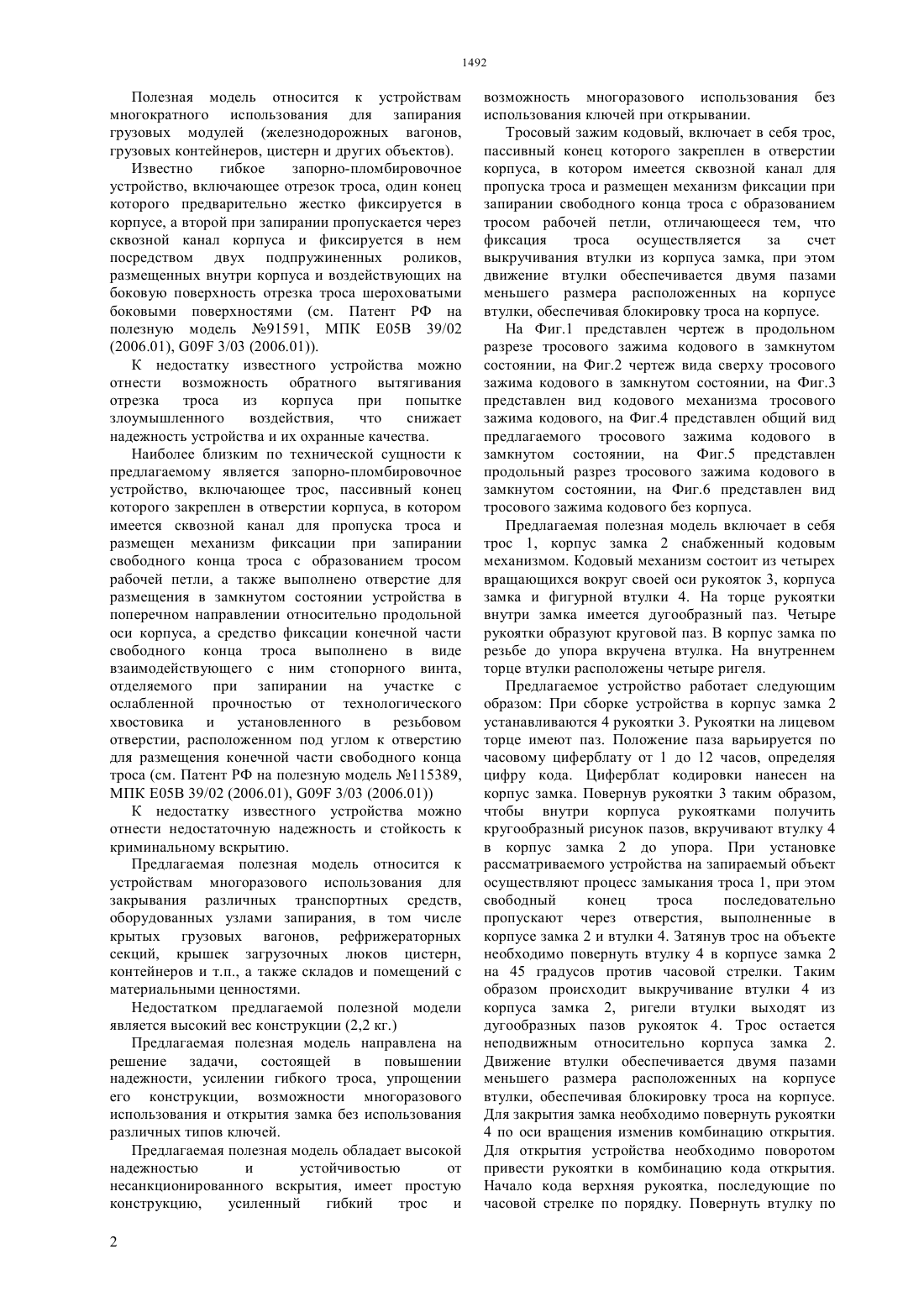

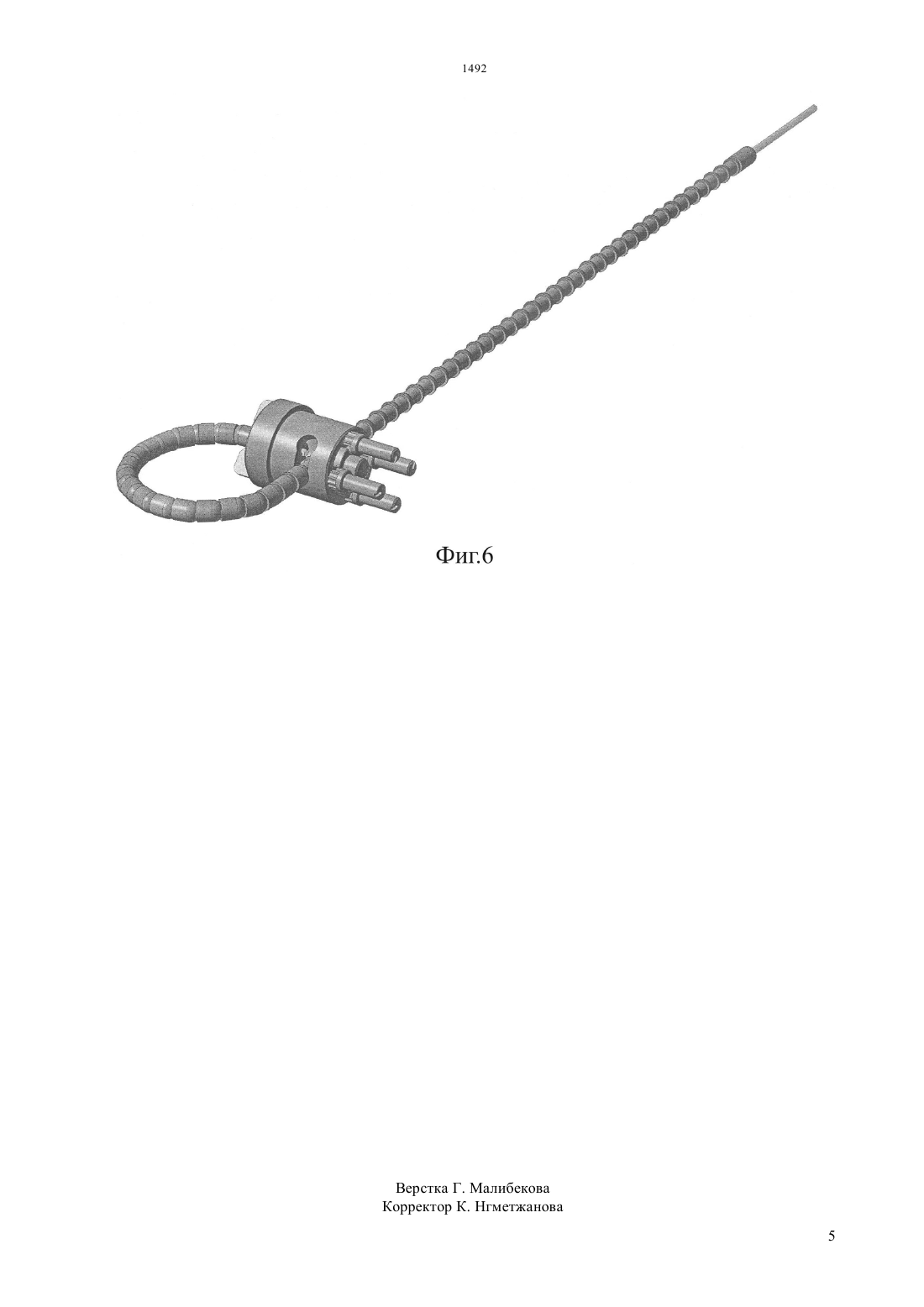

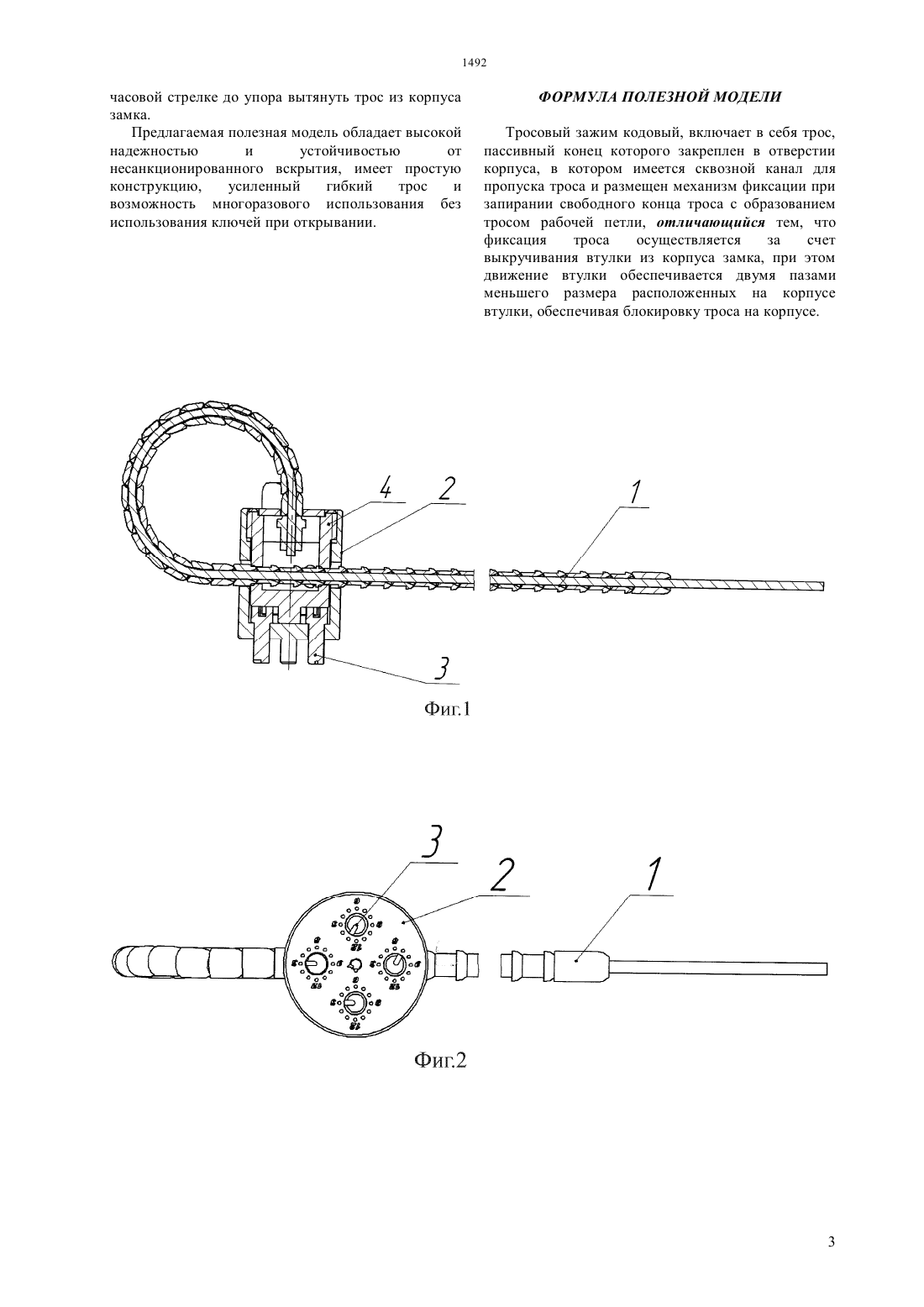

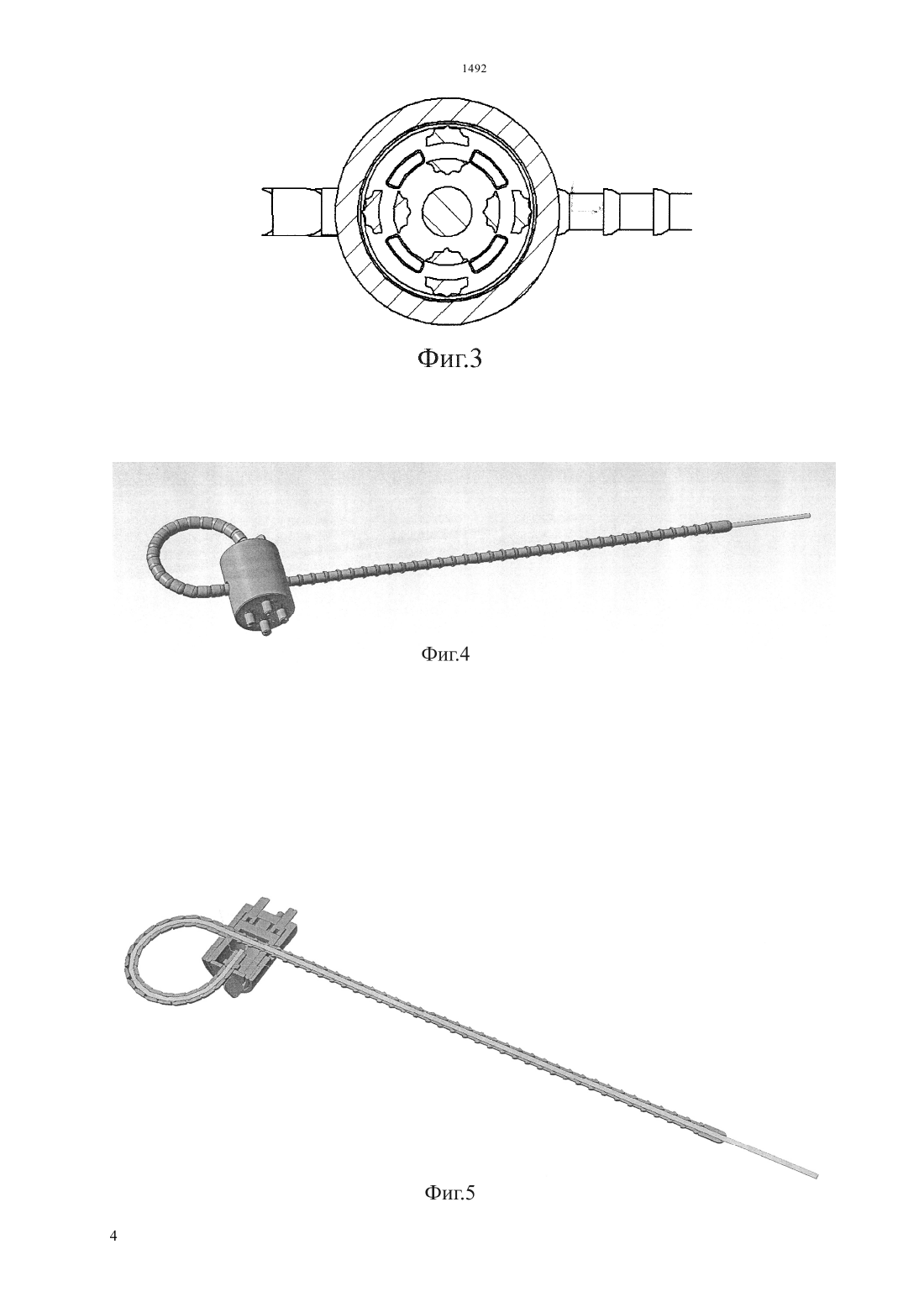

(51) 05 39/00 (2006.01) 09 3/03 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ пропуска троса и размещен механизм фиксации при запирании свободного конца троса с образованием тросом рабочей петли за счет выкручивания втулки из корпуса замка, при этом движение втулки обеспечивается двумя пазами меньшего размера расположенных на корпусе втулки, обеспечивая блокировку троса на корпусе. Предлагаемая полезная модель обладает высокой надежностью и устойчивостью от несанкционированного вскрытия, имеет простую конструкцию,усиленный гибкий трос и возможность многоразового использования без использования ключей при открывании.(73) Товарищество с ограниченной ответственностью Ак Жол секьюрити(57) Полезная модель относится к устройствам многократного использования для запирания грузовых модулей (железнодорожных вагонов,грузовых контейнеров, цистерн и других объектов). Тросовый зажим кодовый, включает в себя трос,пассивный конец которого закреплен в отверстии корпуса, в котором имеется сквозной канал для Полезная модель относится к устройствам многократного использования для запирания грузовых модулей (железнодорожных вагонов,грузовых контейнеров, цистерн и других объектов). Известно гибкое запорно-пломбировочное устройство, включающее отрезок троса, один конец которого предварительно жестко фиксируется в корпусе, а второй при запирании пропускается через сквозной канал корпуса и фиксируется в нем посредством двух подпружиненных роликов,размещенных внутри корпуса и воздействующих на боковую поверхность отрезка троса шероховатыми боковыми поверхностями (см. Патент РФ на полезную модель 91591, МПК Е 05 В 39/02(2006.01), 09 3/03 (2006.01. К недостатку известного устройства можно отнести возможность обратного вытягивания отрезка троса из корпуса при попытке злоумышленного воздействия,что снижает надежность устройства и их охранные качества. Наиболее близким по технической сущности к предлагаемому является запорно-пломбировочное устройство, включающее трос, пассивный конец которого закреплен в отверстии корпуса, в котором имеется сквозной канал для пропуска троса и размещен механизм фиксации при запирании свободного конца троса с образованием тросом рабочей петли, а также выполнено отверстие для размещения в замкнутом состоянии устройства в поперечном направлении относительно продольной оси корпуса, а средство фиксации конечной части свободного конца троса выполнено в виде взаимодействующего с ним стопорного винта,отделяемого при запирании на участке с ослабленной прочностью от технологического хвостовика и установленного в резьбовом отверстии, расположенном под углом к отверстию для размещения конечной части свободного конца троса (см. Патент РФ на полезную модель 115389,МПК Е 05 В 39/02 (2006.01), 09 3/03 (2006.01 К недостатку известного устройства можно отнести недостаточную надежность и стойкость к криминальному вскрытию. Предлагаемая полезная модель относится к устройствам многоразового использования для закрывания различных транспортных средств,оборудованных узлами запирания, в том числе крытых грузовых вагонов, рефрижераторных секций, крышек загрузочных люков цистерн,контейнеров и т.п., а также складов и помещений с материальными ценностями. Недостатком предлагаемой полезной модели является высокий вес конструкции (2,2 кг.) Предлагаемая полезная модель направлена на решение задачи, состоящей в повышении надежности, усилении гибкого троса, упрощении его конструкции, возможности многоразового использования и открытия замка без использования различных типов ключей. Предлагаемая полезная модель обладает высокой надежностью и устойчивостью от несанкционированного вскрытия, имеет простую конструкцию,усиленный гибкий трос и 2 возможность многоразового использования без использования ключей при открывании. Тросовый зажим кодовый, включает в себя трос,пассивный конец которого закреплен в отверстии корпуса, в котором имеется сквозной канал для пропуска троса и размещен механизм фиксации при запирании свободного конца троса с образованием тросом рабочей петли, отличающееся тем, что фиксация троса осуществляется за счет выкручивания втулки из корпуса замка, при этом движение втулки обеспечивается двумя пазами меньшего размера расположенных на корпусе втулки, обеспечивая блокировку троса на корпусе. На Фиг.1 представлен чертеж в продольном разрезе тросового зажима кодового в замкнутом состоянии, на Фиг.2 чертеж вида сверху тросового зажима кодового в замкнутом состоянии, на Фиг.3 представлен вид кодового механизма тросового зажима кодового, на Фиг.4 представлен общий вид предлагаемого тросового зажима кодового в замкнутом состоянии, на Фиг.5 представлен продольный разрез тросового зажима кодового в замкнутом состоянии, на Фиг.6 представлен вид тросового зажима кодового без корпуса. Предлагаемая полезная модель включает в себя трос 1, корпус замка 2 снабженный кодовым механизмом. Кодовый механизм состоит из четырех вращающихся вокруг своей оси рукояток 3, корпуса замка и фигурной втулки 4. На торце рукоятки внутри замка имеется дугообразный паз. Четыре рукоятки образуют круговой паз. В корпус замка по резьбе до упора вкручена втулка. На внутреннем торце втулки расположены четыре ригеля. Предлагаемое устройство работает следующим образом При сборке устройства в корпус замка 2 устанавливаются 4 рукоятки 3. Рукоятки на лицевом торце имеют паз. Положение паза варьируется по часовому циферблату от 1 до 12 часов, определяя цифру кода. Циферблат кодировки нанесен на корпус замка. Повернув рукоятки 3 таким образом,чтобы внутри корпуса рукоятками получить кругообразный рисунок пазов, вкручивают втулку 4 в корпус замка 2 до упора. При установке рассматриваемого устройства на запираемый объект осуществляют процесс замыкания троса 1, при этом свободный конец троса последовательно пропускают через отверстия, выполненные в корпусе замка 2 и втулки 4. Затянув трос на объекте необходимо повернуть втулку 4 в корпусе замка 2 на 45 градусов против часовой стрелки. Таким образом происходит выкручивание втулки 4 из корпуса замка 2, ригели втулки выходят из дугообразных пазов рукояток 4. Трос остается неподвижным относительно корпуса замка 2. Движение втулки обеспечивается двумя пазами меньшего размера расположенных на корпусе втулки, обеспечивая блокировку троса на корпусе. Для закрытия замка необходимо повернуть рукоятки 4 по оси вращения изменив комбинацию открытия. Для открытия устройства необходимо поворотом привести рукоятки в комбинацию кода открытия. Начало кода верхняя рукоятка, последующие по часовой стрелке по порядку. Повернуть втулку по часовой стрелке до упора вытянуть трос из корпуса замка. Предлагаемая полезная модель обладает высокой надежностью и устойчивостью от несанкционированного вскрытия, имеет простую конструкцию,усиленный гибкий трос и возможность многоразового использования без использования ключей при открывании. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Тросовый зажим кодовый, включает в себя трос,пассивный конец которого закреплен в отверстии корпуса, в котором имеется сквозной канал для пропуска троса и размещен механизм фиксации при запирании свободного конца троса с образованием тросом рабочей петли, отличающийся тем, что фиксация троса осуществляется за счет выкручивания втулки из корпуса замка, при этом движение втулки обеспечивается двумя пазами меньшего размера расположенных на корпусе втулки, обеспечивая блокировку троса на корпусе.
