СОШНИК

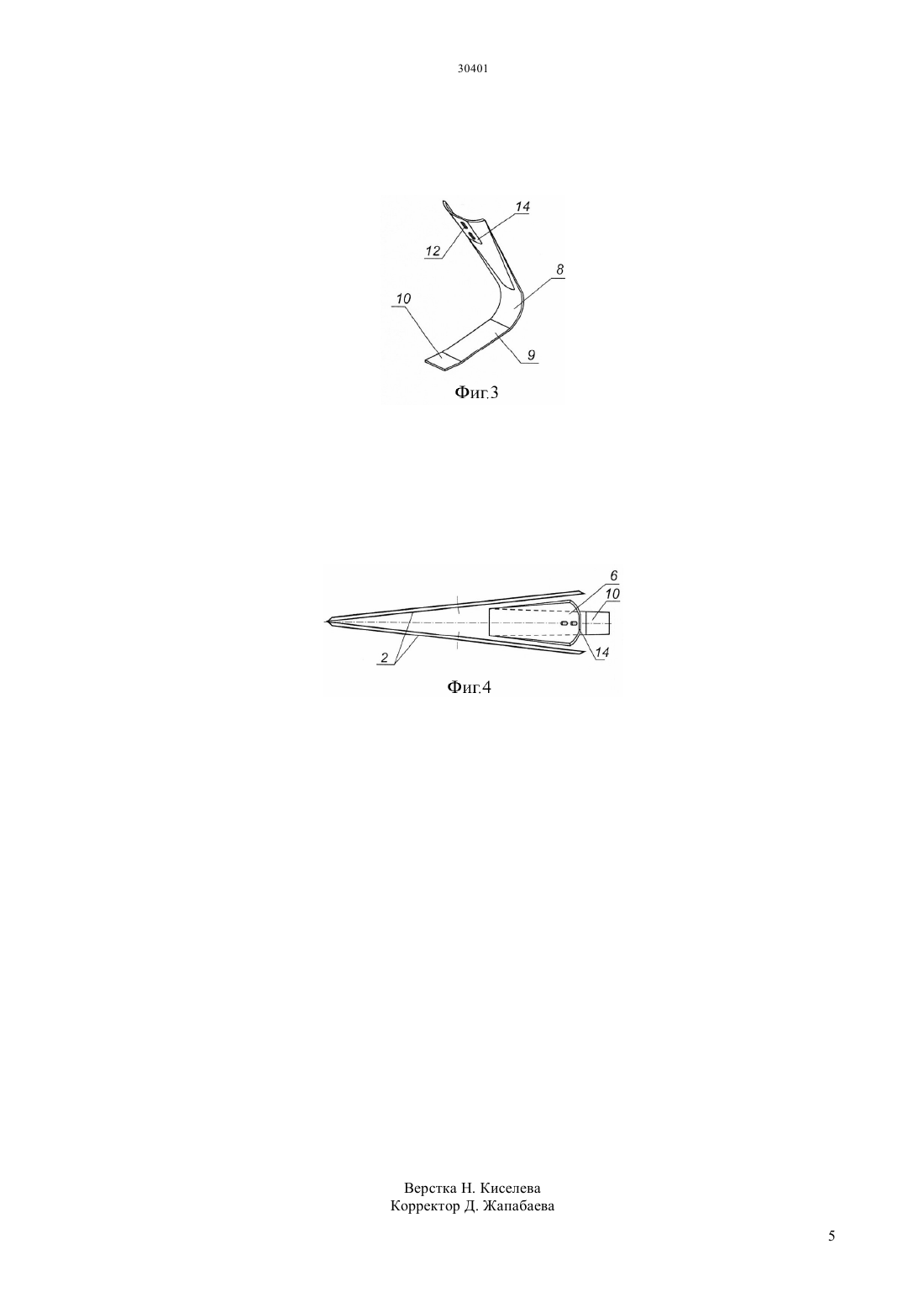

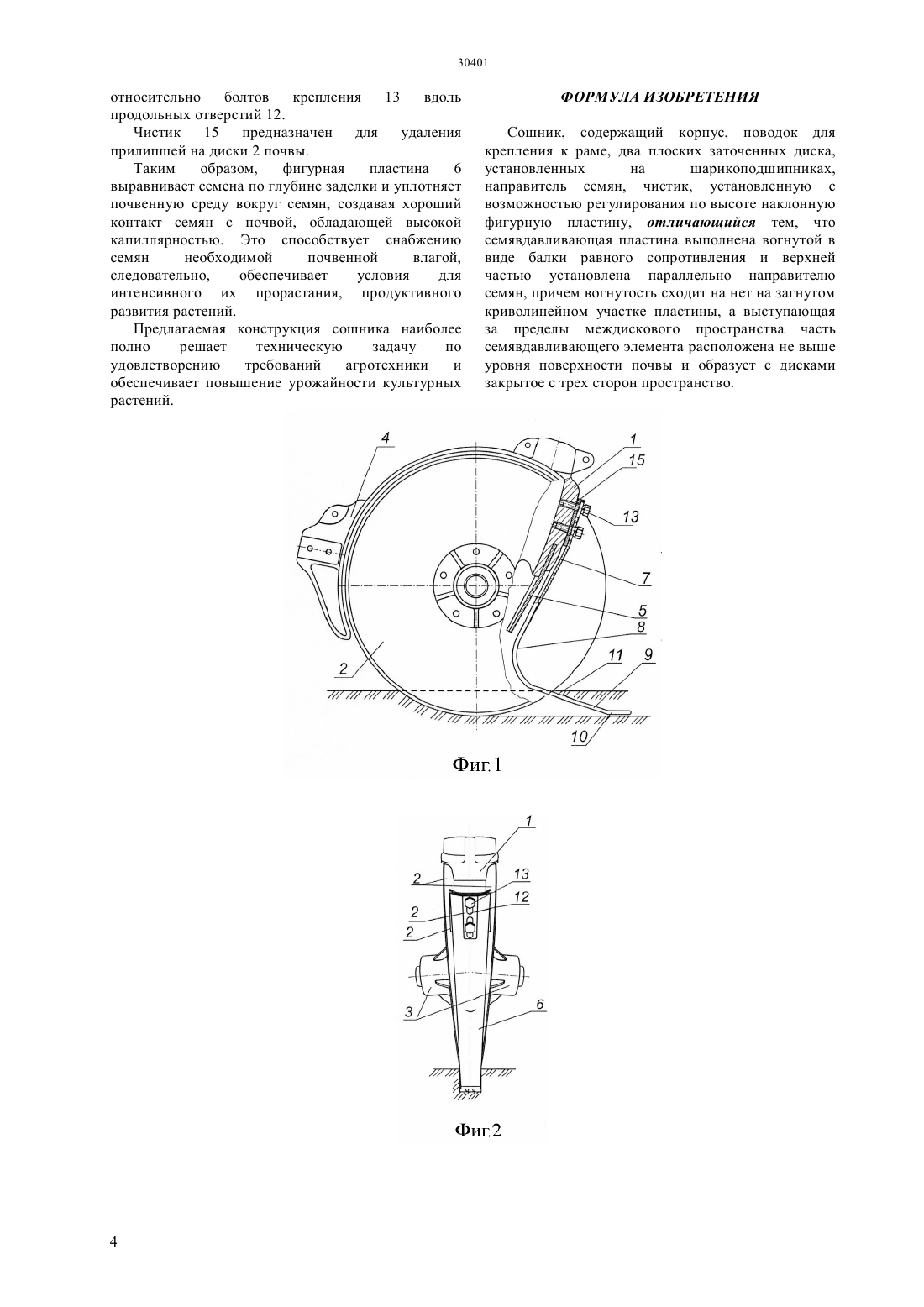

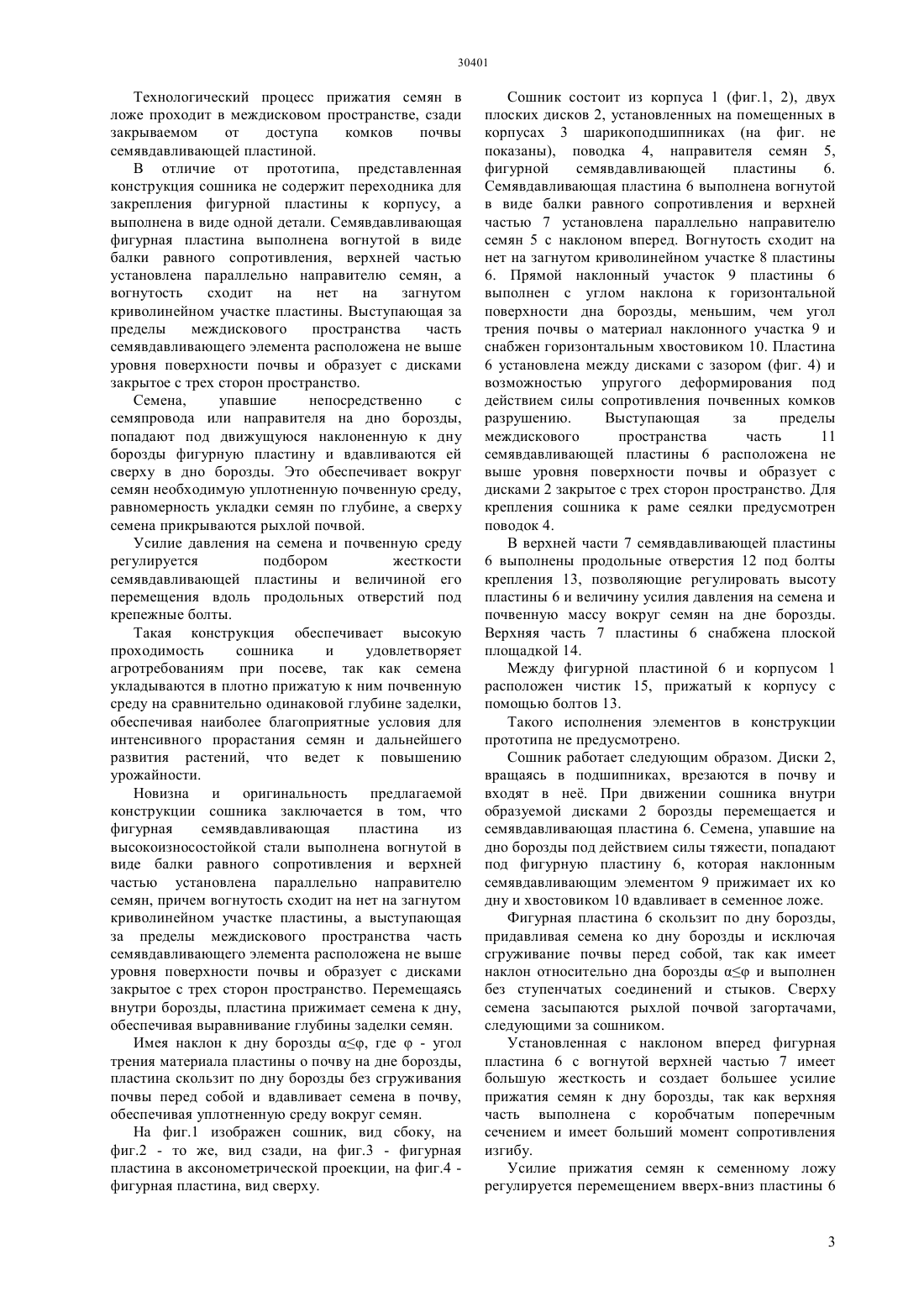

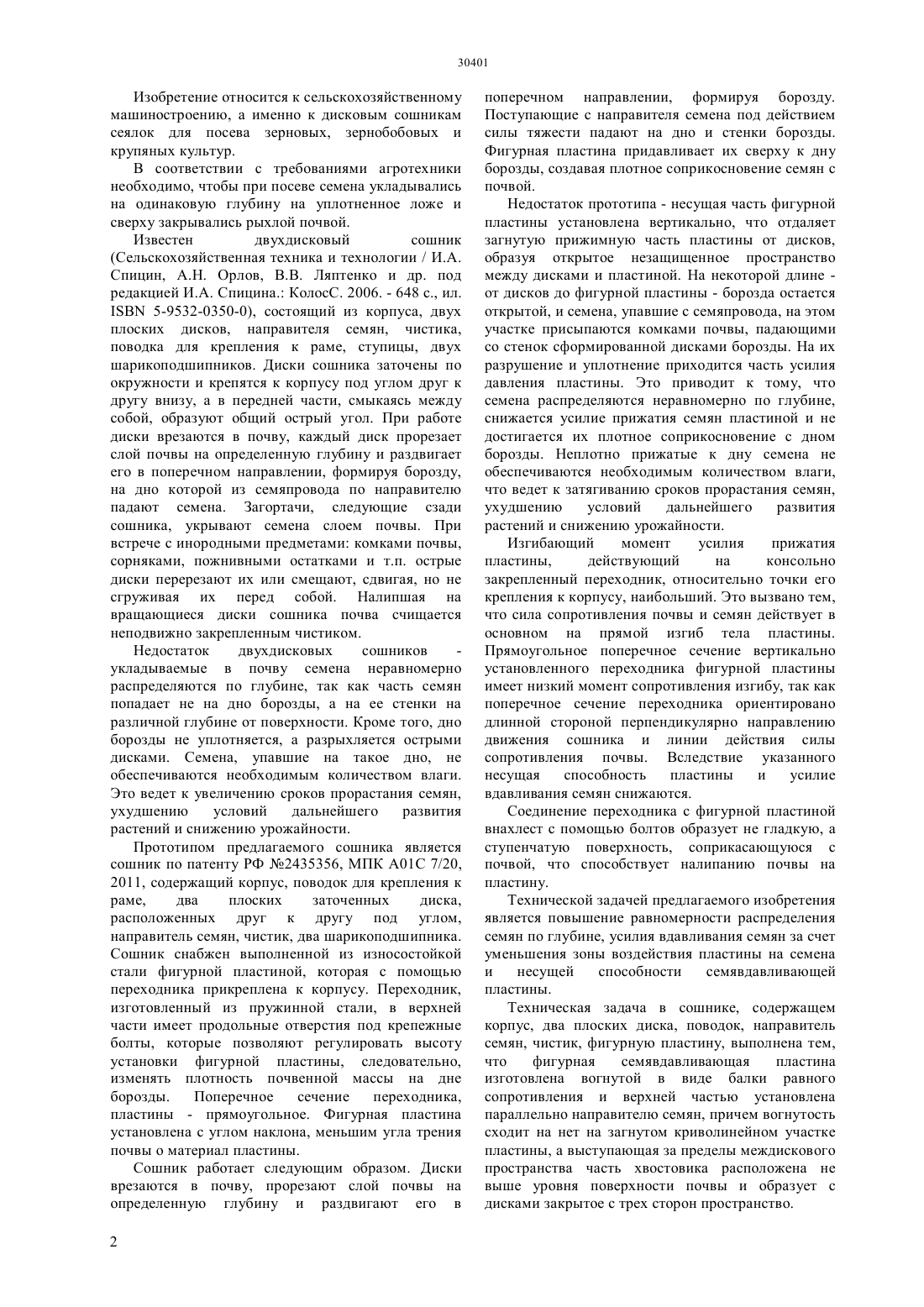

(51) 01 7/20 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ семена по глубине почвы в уплотненную почвенную среду, обеспечивающую хороший контакт семян с почвой и создающую необходимые условия для интенсивного прорастания семян и развития растений. Сошник состоит из корпуса 1, двух плоских заточенных дисков 2, поводка 4 для крепления к раме, направителя семян 5, чистика, двух шарикоподшипников, фигурной семявдавливающей пластины 6 из высокоизносостойкой стали,выполненной вогнутой в виде балки равного сопротивления, причем вогнутость сходит на нет на загнутом криволинейном участке пластины 6. Верхней частью пластина 6 установлена параллельно направителю семян 5, а выступающая за пределы междискового пространства часть 11 семявдавливающей пластины 6 расположена не выше уровня поверхности почвы и образует с дисками 2 закрытое с трех сторон пространство.(72) Сарсенов Амангельды ЕстаевичПавлов Иван МихайловичПеретятько Андрей ВладимировичМухамеджанов Валерий ХалденбаевичБралиев Майдан Кабатаевич(73) Республиканское государственное предприятие на праве хозяйственного ведения ЗападноКазахстанский аграрно-технический университет им. Жангир хана Министерства образования и науки Республики Казахстан(57) Сошник предназначен для посева зерновых,зернобобовых,крупяных и других сельскохозяйственных культур,позволяет выполнять посев с наибольшим удовлетворением требований агротехники - равномерно распределяя Изобретение относится к сельскохозяйственному машиностроению, а именно к дисковым сошникам сеялок для посева зерновых, зернобобовых и крупяных культур. В соответствии с требованиями агротехники необходимо, чтобы при посеве семена укладывались на одинаковую глубину на уплотненное ложе и сверху закрывались рыхлой почвой. Известен двухдисковый сошник(Сельскохозяйственная техника и технологии / И.А. Спицин, А.Н. Орлов, В.В. Ляптенко и др. под редакцией И.А. Спицина. КолосС. 2006. - 648 с., ил.5-9532-0350-0), состоящий из корпуса, двух плоских дисков, направителя семян, чистика,поводка для крепления к раме, ступицы, двух шарикоподшипников. Диски сошника заточены по окружности и крепятся к корпусу под углом друг к другу внизу, а в передней части, смыкаясь между собой, образуют общий острый угол. При работе диски врезаются в почву, каждый диск прорезает слой почвы на определенную глубину и раздвигает его в поперечном направлении, формируя борозду,на дно которой из семяпровода по направителю падают семена. Загортачи, следующие сзади сошника, укрывают семена слоем почвы. При встрече с инородными предметами комками почвы,сорняками, пожнивными остатками и т.п. острые диски перерезают их или смещают, сдвигая, но не сгруживая их перед собой. Налипшая на вращающиеся диски сошника почва счищается неподвижно закрепленным чистиком. Недостаток двухдисковых сошников укладываемые в почву семена неравномерно распределяются по глубине, так как часть семян попадает не на дно борозды, а на ее стенки на различной глубине от поверхности. Кроме того, дно борозды не уплотняется, а разрыхляется острыми дисками. Семена, упавшие на такое дно, не обеспечиваются необходимым количеством влаги. Это ведет к увеличению сроков прорастания семян,ухудшению условий дальнейшего развития растений и снижению урожайности. Прототипом предлагаемого сошника является сошник по патенту РФ 2435356, МПК А 01 С 7/20,2011, содержащий корпус, поводок для крепления к раме,два плоских заточенных диска,расположенных друг к другу под углом,направитель семян, чистик, два шарикоподшипника. Сошник снабжен выполненной из износостойкой стали фигурной пластиной, которая с помощью переходника прикреплена к корпусу. Переходник,изготовленный из пружинной стали, в верхней части имеет продольные отверстия под крепежные болты, которые позволяют регулировать высоту установки фигурной пластины, следовательно,изменять плотность почвенной массы на дне борозды. Поперечное сечение переходника,пластины - прямоугольное. Фигурная пластина установлена с углом наклона, меньшим угла трения почвы о материал пластины. Сошник работает следующим образом. Диски врезаются в почву, прорезают слой почвы на определенную глубину и раздвигают его в 2 поперечном направлении, формируя борозду. Поступающие с направителя семена под действием силы тяжести падают на дно и стенки борозды. Фигурная пластина придавливает их сверху к дну борозды, создавая плотное соприкосновение семян с почвой. Недостаток прототипа - несущая часть фигурной пластины установлена вертикально, что отдаляет загнутую прижимную часть пластины от дисков,образуя открытое незащищенное пространство между дисками и пластиной. На некоторой длине от дисков до фигурной пластины - борозда остается открытой, и семена, упавшие с семяпровода, на этом участке присыпаются комками почвы, падающими со стенок сформированной дисками борозды. На их разрушение и уплотнение приходится часть усилия давления пластины. Это приводит к тому, что семена распределяются неравномерно по глубине,снижается усилие прижатия семян пластиной и не достигается их плотное соприкосновение с дном борозды. Неплотно прижатые к дну семена не обеспечиваются необходимым количеством влаги,что ведет к затягиванию сроков прорастания семян,ухудшению условий дальнейшего развития растений и снижению урожайности. Изгибающий момент усилия прижатия пластины,действующий на консольно закрепленный переходник, относительно точки его крепления к корпусу, наибольший. Это вызвано тем,что сила сопротивления почвы и семян действует в основном на прямой изгиб тела пластины. Прямоугольное поперечное сечение вертикально установленного переходника фигурной пластины имеет низкий момент сопротивления изгибу, так как поперечное сечение переходника ориентировано длинной стороной перпендикулярно направлению движения сошника и линии действия силы сопротивления почвы. Вследствие указанного несущая способность пластины и усилие вдавливания семян снижаются. Соединение переходника с фигурной пластиной внахлест с помощью болтов образует не гладкую, а ступенчатую поверхность, соприкасающуюся с почвой, что способствует налипанию почвы на пластину. Технической задачей предлагаемого изобретения является повышение равномерности распределения семян по глубине, усилия вдавливания семян за счет уменьшения зоны воздействия пластины на семена и несущей способности семявдавливающей пластины. Техническая задача в сошнике, содержащем корпус, два плоских диска, поводок, направитель семян, чистик, фигурную пластину, выполнена тем,что фигурная семявдавливающая пластина изготовлена вогнутой в виде балки равного сопротивления и верхней частью установлена параллельно направителю семян, причем вогнутость сходит на нет на загнутом криволинейном участке пластины, а выступающая за пределы междискового пространства часть хвостовика расположена не выше уровня поверхности почвы и образует с дисками закрытое с трех сторон пространство. Технологический процесс прижатия семян в ложе проходит в междисковом пространстве, сзади закрываемом от доступа комков почвы семявдавливающей пластиной. В отличие от прототипа, представленная конструкция сошника не содержит переходника для закрепления фигурной пластины к корпусу, а выполнена в виде одной детали. Семявдавливающая фигурная пластина выполнена вогнутой в виде балки равного сопротивления, верхней частью установлена параллельно направителю семян, а вогнутость сходит на нет на загнутом криволинейном участке пластины. Выступающая за пределы междискового пространства часть семявдавливающего элемента расположена не выше уровня поверхности почвы и образует с дисками закрытое с трех сторон пространство. Семена,упавшие непосредственно с семяпровода или направителя на дно борозды,попадают под движущуюся наклоненную к дну борозды фигурную пластину и вдавливаются ей сверху в дно борозды. Это обеспечивает вокруг семян необходимую уплотненную почвенную среду,равномерность укладки семян по глубине, а сверху семена прикрываются рыхлой почвой. Усилие давления на семена и почвенную среду регулируется подбором жесткости семявдавливающей пластины и величиной его перемещения вдоль продольных отверстий под крепежные болты. Такая конструкция обеспечивает высокую проходимость сошника и удовлетворяет агротребованиям при посеве, так как семена укладываются в плотно прижатую к ним почвенную среду на сравнительно одинаковой глубине заделки,обеспечивая наиболее благоприятные условия для интенсивного прорастания семян и дальнейшего развития растений, что ведет к повышению урожайности. Новизна и оригинальность предлагаемой конструкции сошника заключается в том, что фигурная семявдавливающая пластина из высокоизносостойкой стали выполнена вогнутой в виде балки равного сопротивления и верхней частью установлена параллельно направителю семян, причем вогнутость сходит на нет на загнутом криволинейном участке пластины, а выступающая за пределы междискового пространства часть семявдавливающего элемента расположена не выше уровня поверхности почвы и образует с дисками закрытое с трех сторон пространство. Перемещаясь внутри борозды, пластина прижимает семена к дну,обеспечивая выравнивание глубины заделки семян. Имея наклон к дну борозды , где- угол трения материала пластины о почву на дне борозды,пластина скользит по дну борозды без сгруживания почвы перед собой и вдавливает семена в почву,обеспечивая уплотненную среду вокруг семян. На фиг.1 изображен сошник, вид сбоку, на фиг.2 - то же, вид сзади, на фиг.3 - фигурная пластина в аксонометрической проекции, на фиг.4 фигурная пластина, вид сверху. Сошник состоит из корпуса 1 (фиг.1, 2), двух плоских дисков 2, установленных на помещенных в корпусах 3 шарикоподшипниках (на фиг. не показаны), поводка 4, направителя семян 5,фигурной семявдавливающей пластины 6. Семявдавливающая пластина 6 выполнена вогнутой в виде балки равного сопротивления и верхней частью 7 установлена параллельно направителю семян 5 с наклоном вперед. Вогнутость сходит на нет на загнутом криволинейном участке 8 пластины 6. Прямой наклонный участок 9 пластины 6 выполнен с углом наклона к горизонтальной поверхности дна борозды, меньшим, чем угол трения почвы о материал наклонного участка 9 и снабжен горизонтальным хвостовиком 10. Пластина 6 установлена между дисками с зазором (фиг. 4) и возможностью упругого деформирования под действием силы сопротивления почвенных комков разрушению. Выступающая за пределы междискового пространства часть 11 семявдавливающей пластины 6 расположена не выше уровня поверхности почвы и образует с дисками 2 закрытое с трех сторон пространство. Для крепления сошника к раме сеялки предусмотрен поводок 4. В верхней части 7 семявдавливающей пластины 6 выполнены продольные отверстия 12 под болты крепления 13, позволяющие регулировать высоту пластины 6 и величину усилия давления на семена и почвенную массу вокруг семян на дне борозды. Верхняя часть 7 пластины 6 снабжена плоской площадкой 14. Между фигурной пластиной 6 и корпусом 1 расположен чистик 15, прижатый к корпусу с помощью болтов 13. Такого исполнения элементов в конструкции прототипа не предусмотрено. Сошник работает следующим образом. Диски 2,вращаясь в подшипниках, врезаются в почву и входят в не. При движении сошника внутри образуемой дисками 2 борозды перемещается и семявдавливающая пластина 6. Семена, упавшие на дно борозды под действием силы тяжести, попадают под фигурную пластину 6, которая наклонным семявдавливающим элементом 9 прижимает их ко дну и хвостовиком 10 вдавливает в семенное ложе. Фигурная пластина 6 скользит по дну борозды,придавливая семена ко дну борозды и исключая сгруживание почвы перед собой, так как имеет наклон относительно дна бороздыи выполнен без ступенчатых соединений и стыков. Сверху семена засыпаются рыхлой почвой загортачами,следующими за сошником. Установленная с наклоном вперед фигурная пластина 6 с вогнутой верхней частью 7 имеет большую жесткость и создает большее усилие прижатия семян к дну борозды, так как верхняя часть выполнена с коробчатым поперечным сечением и имеет больший момент сопротивления изгибу. Усилие прижатия семян к семенному ложу регулируется перемещением вверх-вниз пластины 6 относительно болтов крепления 13 вдоль продольных отверстий 12. Чистик 15 предназначен для удаления прилипшей на диски 2 почвы. Таким образом,фигурная пластина 6 выравнивает семена по глубине заделки и уплотняет почвенную среду вокруг семян, создавая хороший контакт семян с почвой, обладающей высокой капиллярностью. Это способствует снабжению семян необходимой почвенной влагой,следовательно,обеспечивает условия для интенсивного их прорастания, продуктивного развития растений. Предлагаемая конструкция сошника наиболее полно решает техническую задачу по удовлетворению требований агротехники и обеспечивает повышение урожайности культурных растений. ФОРМУЛА ИЗОБРЕТЕНИЯ Сошник, содержащий корпус, поводок для крепления к раме, два плоских заточенных диска,установленных на шарикоподшипниках,направитель семян, чистик, установленную с возможностью регулирования по высоте наклонную фигурную пластину, отличающийся тем, что семявдавливающая пластина выполнена вогнутой в виде балки равного сопротивления и верхней частью установлена параллельно направителю семян, причем вогнутость сходит на нет на загнутом криволинейном участке пластины, а выступающая за пределы междискового пространства часть семявдавливающего элемента расположена не выше уровня поверхности почвы и образует с дисками закрытое с трех сторон пространство.
