СОШНИК

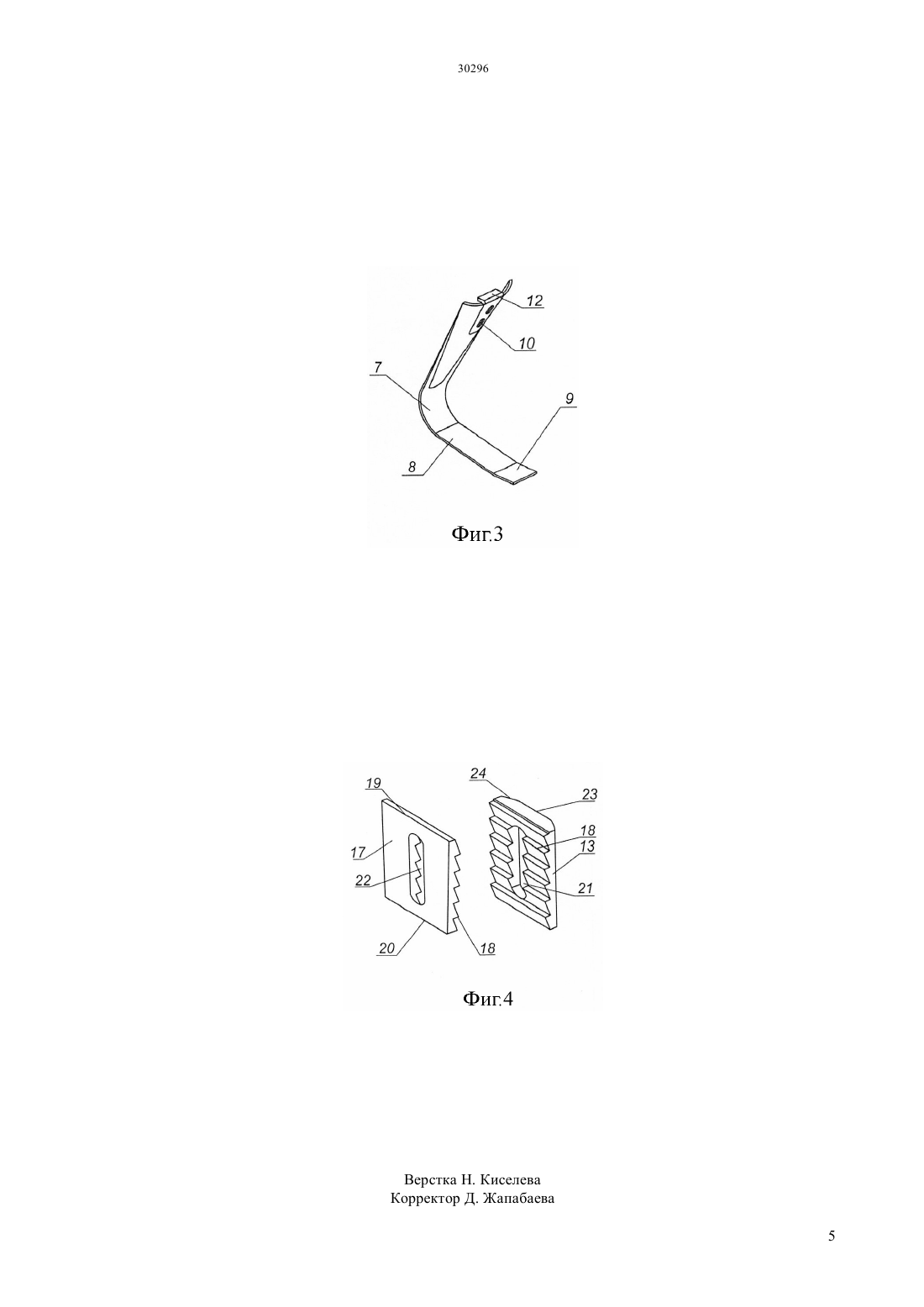

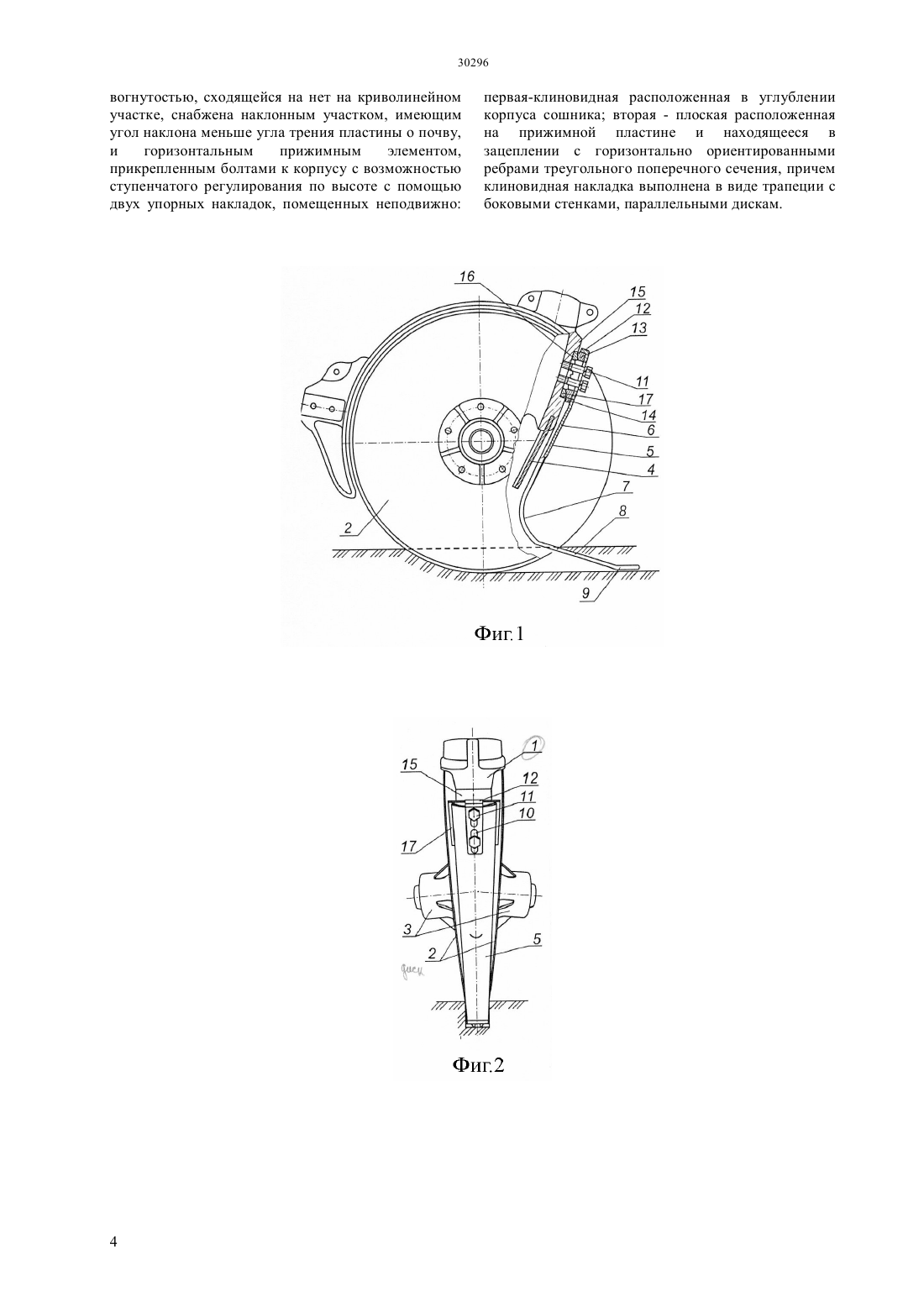

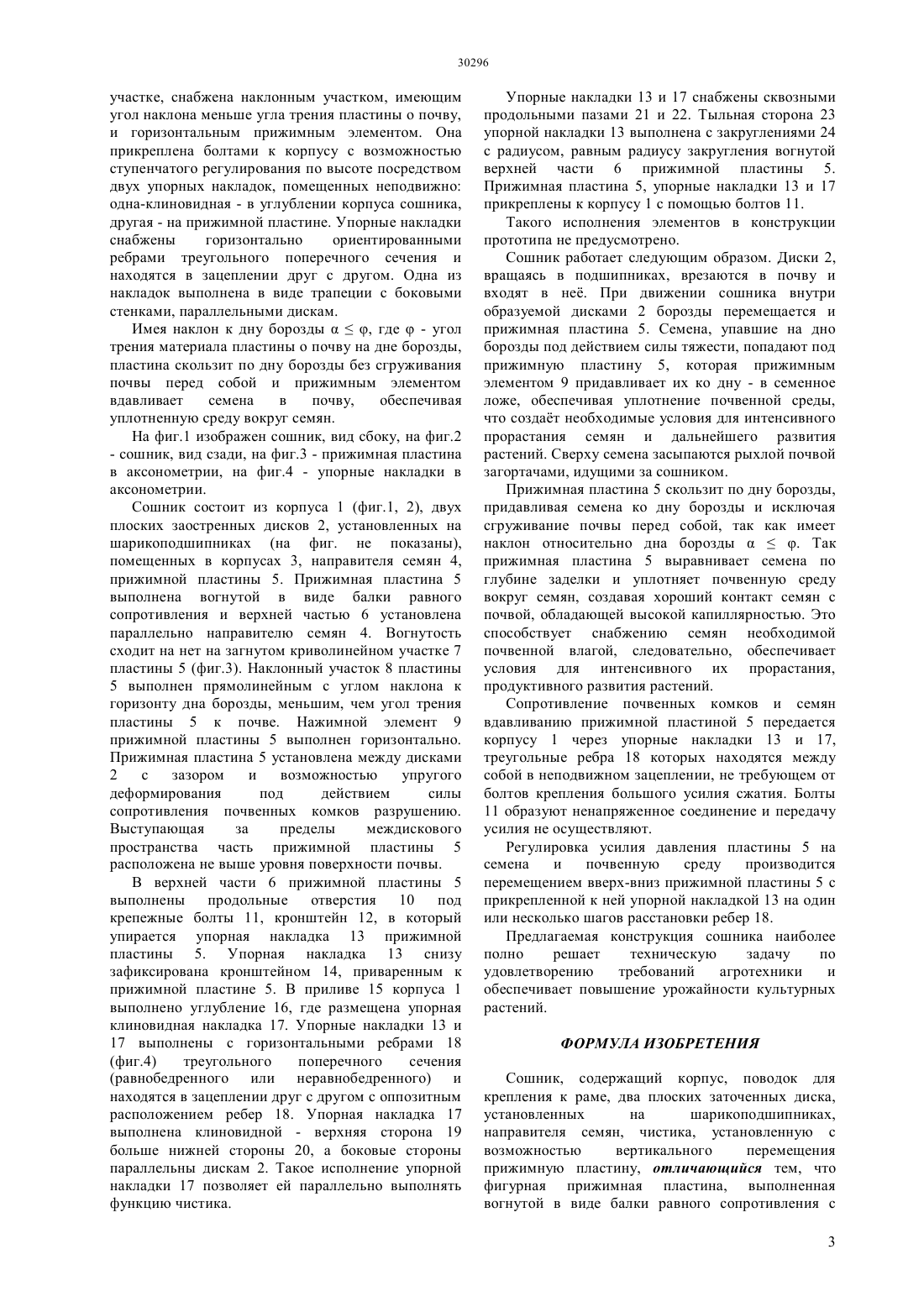

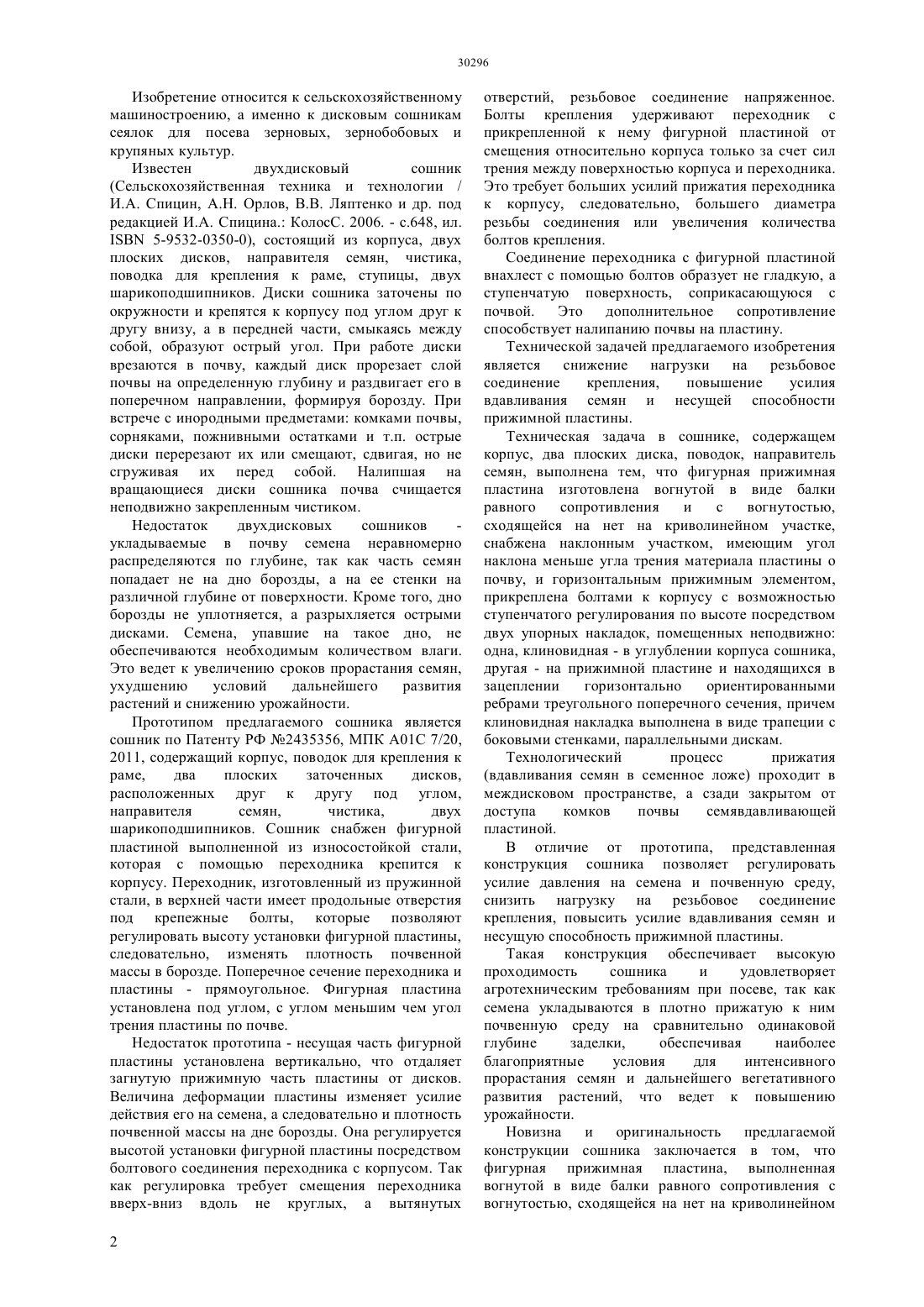

(51) 01 7/20 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Сошник состоит из корпуса 1, двух плоских заточенных дисков 2, направителя семян 4, двух шарикоподшипников,фигурной прижимной пластины 5 из высокоизносостойкой стали,выполненная вогнутой в виде балки равного сопротивления с вогнутостью, сходящейся на нет на криволинейном участке 7. Пластина 5 имеет наклонный участок 8, имеющий угол наклона меньше угла трения пластины 5 о почву, и горизонтальный прижимной элемент 9. Она прикреплена болтами 11 к корпусу 1 с возможностью ступенчатого регулирования по высоте посредством двух упорных накладок 13 и 17. Клиновидная накладка 17 расположена в углублении 16 корпуса 1 сошника, упорная накладка 13 - на прижимной пластине 5. Накладки 13 и 17 находятся в зацеплении горизонтально ориентированными ребрами треугольного поперечного сечения. Клиновидная накладка 17 выполнена в виде трапеции с боковыми стенками,параллельными дискам сошника.(72) Сарсенов Амангельды ЕстаевичПавлов Иван МихайловичПеретятько Андрей ВладимировичМухамеджанов Валерий ХалденбаевичБралиев Майдан Кабатаевич(73) Республиканское государственное предприятие на праве хозяйственного ведения ЗападноКазахстанский аграрно-технический университет имени Жангир хана Министерства образования и науки Республики Казахстан(57) Сошник предназначен для посева зерновых,зернобобовых,крупяных и других сельскохозяйственных культур,позволяет выполнять посев, равномерно распределяя семена по глубине почвы в уплотненную почвенную среду,обеспечивающую хороший контакт семян с почвой и создающую необходимые условия для интенсивного прорастания семян и вегетативного развития растений. Изобретение относится к сельскохозяйственному машиностроению, а именно к дисковым сошникам сеялок для посева зерновых, зернобобовых и крупяных культур. Известен двухдисковый сошник(Сельскохозяйственная техника и технологии / И.А. Спицин, А.Н. Орлов, В.В. Ляптенко и др. под редакцией И.А. Спицина. КолосС. 2006. - с.648, ил.5-9532-0350-0), состоящий из корпуса, двух плоских дисков, направителя семян, чистика,поводка для крепления к раме, ступицы, двух шарикоподшипников. Диски сошника заточены по окружности и крепятся к корпусу под углом друг к другу внизу, а в передней части, смыкаясь между собой, образуют острый угол. При работе диски врезаются в почву, каждый диск прорезает слой почвы на определенную глубину и раздвигает его в поперечном направлении, формируя борозду. При встрече с инородными предметами комками почвы,сорняками, пожнивными остатками и т.п. острые диски перерезают их или смещают, сдвигая, но не сгруживая их перед собой. Налипшая на вращающиеся диски сошника почва счищается неподвижно закрепленным чистиком. Недостаток двухдисковых сошников укладываемые в почву семена неравномерно распределяются по глубине, так как часть семян попадает не на дно борозды, а на ее стенки на различной глубине от поверхности. Кроме того, дно борозды не уплотняется, а разрыхляется острыми дисками. Семена, упавшие на такое дно, не обеспечиваются необходимым количеством влаги. Это ведет к увеличению сроков прорастания семян,ухудшению условий дальнейшего развития растений и снижению урожайности. Прототипом предлагаемого сошника является сошник по Патенту РФ 2435356, МПК А 01 С 7/20,2011, содержащий корпус, поводок для крепления к раме,два плоских заточенных дисков,расположенных друг к другу под углом,направителя семян,чистика,двух шарикоподшипников. Сошник снабжен фигурной пластиной выполненной из износостойкой стали,которая с помощью переходника крепится к корпусу. Переходник, изготовленный из пружинной стали, в верхней части имеет продольные отверстия под крепежные болты, которые позволяют регулировать высоту установки фигурной пластины,следовательно, изменять плотность почвенной массы в борозде. Поперечное сечение переходника и пластины - прямоугольное. Фигурная пластина установлена под углом, с углом меньшим чем угол трения пластины по почве. Недостаток прототипа - несущая часть фигурной пластины установлена вертикально, что отдаляет загнутую прижимную часть пластины от дисков. Величина деформации пластины изменяет усилие действия его на семена, а следовательно и плотность почвенной массы на дне борозды. Она регулируется высотой установки фигурной пластины посредством болтового соединения переходника с корпусом. Так как регулировка требует смещения переходника вверх-вниз вдоль не круглых, а вытянутых 2 отверстий, резьбовое соединение напряженное. Болты крепления удерживают переходник с прикрепленной к нему фигурной пластиной от смещения относительно корпуса только за счет сил трения между поверхностью корпуса и переходника. Это требует больших усилий прижатия переходника к корпусу, следовательно, большего диаметра резьбы соединения или увеличения количества болтов крепления. Соединение переходника с фигурной пластиной внахлест с помощью болтов образует не гладкую, а ступенчатую поверхность, соприкасающуюся с почвой. Это дополнительное сопротивление способствует налипанию почвы на пластину. Технической задачей предлагаемого изобретения является снижение нагрузки на резьбовое соединение крепления,повышение усилия вдавливания семян и несущей способности прижимной пластины. Техническая задача в сошнике, содержащем корпус, два плоских диска, поводок, направитель семян, выполнена тем, что фигурная прижимная пластина изготовлена вогнутой в виде балки равного сопротивления и с вогнутостью,сходящейся на нет на криволинейном участке,снабжена наклонным участком, имеющим угол наклона меньше угла трения материала пластины о почву, и горизонтальным прижимным элементом,прикреплена болтами к корпусу с возможностью ступенчатого регулирования по высоте посредством двух упорных накладок, помещенных неподвижно одна, клиновидная - в углублении корпуса сошника,другая - на прижимной пластине и находящихся в зацеплении горизонтально ориентированными ребрами треугольного поперечного сечения, причем клиновидная накладка выполнена в виде трапеции с боковыми стенками, параллельными дискам. Технологический процесс прижатия(вдавливания семян в семенное ложе) проходит в междисковом пространстве, а сзади закрытом от доступа комков почвы семявдавливающей пластиной. В отличие от прототипа, представленная конструкция сошника позволяет регулировать усилие давления на семена и почвенную среду,снизить нагрузку на резьбовое соединение крепления, повысить усилие вдавливания семян и несущую способность прижимной пластины. Такая конструкция обеспечивает высокую проходимость сошника и удовлетворяет агротехническим требованиям при посеве, так как семена укладываются в плотно прижатую к ним почвенную среду на сравнительно одинаковой глубине заделки,обеспечивая наиболее благоприятные условия для интенсивного прорастания семян и дальнейшего вегетативного развития растений, что ведет к повышению урожайности. Новизна и оригинальность предлагаемой конструкции сошника заключается в том, что фигурная прижимная пластина, выполненная вогнутой в виде балки равного сопротивления с вогнутостью, сходящейся на нет на криволинейном участке, снабжена наклонным участком, имеющим угол наклона меньше угла трения пластины о почву,и горизонтальным прижимным элементом. Она прикреплена болтами к корпусу с возможностью ступенчатого регулирования по высоте посредством двух упорных накладок, помещенных неподвижно одна-клиновидная - в углублении корпуса сошника,другая - на прижимной пластине. Упорные накладки снабжены горизонтально ориентированными ребрами треугольного поперечного сечения и находятся в зацеплении друг с другом. Одна из накладок выполнена в виде трапеции с боковыми стенками, параллельными дискам. Имея наклон к дну борозды, где- угол трения материала пластины о почву на дне борозды,пластина скользит по дну борозды без сгруживания почвы перед собой и прижимным элементом вдавливает семена в почву,обеспечивая уплотненную среду вокруг семян. На фиг.1 изображен сошник, вид сбоку, на фиг.2- сошник, вид сзади, на фиг.3 - прижимная пластина в аксонометрии, на фиг.4 - упорные накладки в аксонометрии. Сошник состоит из корпуса 1 (фиг.1, 2), двух плоских заостренных дисков 2, установленных на шарикоподшипниках (на фиг. не показаны),помещенных в корпусах 3, направителя семян 4,прижимной пластины 5. Прижимная пластина 5 выполнена вогнутой в виде балки равного сопротивления и верхней частью 6 установлена параллельно направителю семян 4. Вогнутость сходит на нет на загнутом криволинейном участке 7 пластины 5 (фиг.3). Наклонный участок 8 пластины 5 выполнен прямолинейным с углом наклона к горизонту дна борозды, меньшим, чем угол трения пластины 5 к почве. Нажимной элемент 9 прижимной пластины 5 выполнен горизонтально. Прижимная пластина 5 установлена между дисками 2 с зазором и возможностью упругого деформирования под действием силы сопротивления почвенных комков разрушению. Выступающая за пределы междискового пространства часть прижимной пластины 5 расположена не выше уровня поверхности почвы. В верхней части 6 прижимной пластины 5 выполнены продольные отверстия 10 под крепежные болты 11, кронштейн 12, в который упирается упорная накладка 13 прижимной пластины 5. Упорная накладка 13 снизу зафиксирована кронштейном 14, приваренным к прижимной пластине 5. В приливе 15 корпуса 1 выполнено углубление 16, где размещена упорная клиновидная накладка 17. Упорные накладки 13 и 17 выполнены с горизонтальными ребрами 18(равнобедренного или неравнобедренного) и находятся в зацеплении друг с другом с оппозитным расположением ребер 18. Упорная накладка 17 выполнена клиновидной - верхняя сторона 19 больше нижней стороны 20, а боковые стороны параллельны дискам 2. Такое исполнение упорной накладки 17 позволяет ей параллельно выполнять функцию чистика. Упорные накладки 13 и 17 снабжены сквозными продольными пазами 21 и 22. Тыльная сторона 23 упорной накладки 13 выполнена с закруглениями 24 с радиусом, равным радиусу закругления вогнутой верхней части 6 прижимной пластины 5. Прижимная пластина 5, упорные накладки 13 и 17 прикреплены к корпусу 1 с помощью болтов 11. Такого исполнения элементов в конструкции прототипа не предусмотрено. Сошник работает следующим образом. Диски 2,вращаясь в подшипниках, врезаются в почву и входят в не. При движении сошника внутри образуемой дисками 2 борозды перемещается и прижимная пластина 5. Семена, упавшие на дно борозды под действием силы тяжести, попадают под прижимную пластину 5, которая прижимным элементом 9 придавливает их ко дну - в семенное ложе, обеспечивая уплотнение почвенной среды,что создат необходимые условия для интенсивного прорастания семян и дальнейшего развития растений. Сверху семена засыпаются рыхлой почвой загортачами, идущими за сошником. Прижимная пластина 5 скользит по дну борозды,придавливая семена ко дну борозды и исключая сгруживание почвы перед собой, так как имеет наклон относительно дна борозды. Так прижимная пластина 5 выравнивает семена по глубине заделки и уплотняет почвенную среду вокруг семян, создавая хороший контакт семян с почвой, обладающей высокой капиллярностью. Это способствует снабжению семян необходимой почвенной влагой, следовательно, обеспечивает условия для интенсивного их прорастания,продуктивного развития растений. Сопротивление почвенных комков и семян вдавливанию прижимной пластиной 5 передается корпусу 1 через упорные накладки 13 и 17,треугольные ребра 18 которых находятся между собой в неподвижном зацеплении, не требующем от болтов крепления большого усилия сжатия. Болты 11 образуют ненапряженное соединение и передачу усилия не осуществляют. Регулировка усилия давления пластины 5 на семена и почвенную среду производится перемещением вверх-вниз прижимной пластины 5 с прикрепленной к ней упорной накладкой 13 на один или несколько шагов расстановки ребер 18. Предлагаемая конструкция сошника наиболее полно решает техническую задачу по удовлетворению требований агротехники и обеспечивает повышение урожайности культурных растений. ФОРМУЛА ИЗОБРЕТЕНИЯ Сошник, содержащий корпус, поводок для крепления к раме, два плоских заточенных диска,установленных на шарикоподшипниках,направителя семян, чистика, установленную с возможностью вертикального перемещения прижимную пластину, отличающийся тем, что фигурная прижимная пластина, выполненная вогнутой в виде балки равного сопротивления с 3 вогнутостью, сходящейся на нет на криволинейном участке, снабжена наклонным участком, имеющим угол наклона меньше угла трения пластины о почву,и горизонтальным прижимным элементом,прикрепленным болтами к корпусу с возможностью ступенчатого регулирования по высоте с помощью двух упорных накладок, помещенных неподвижно первая-клиновидная расположенная в углублении корпуса сошника вторая - плоская расположенная на прижимной пластине и находящееся в зацеплении с горизонтально ориентированными ребрами треугольного поперечного сечения, причем клиновидная накладка выполнена в виде трапеции с боковыми стенками, параллельными дискам.
