Сошник

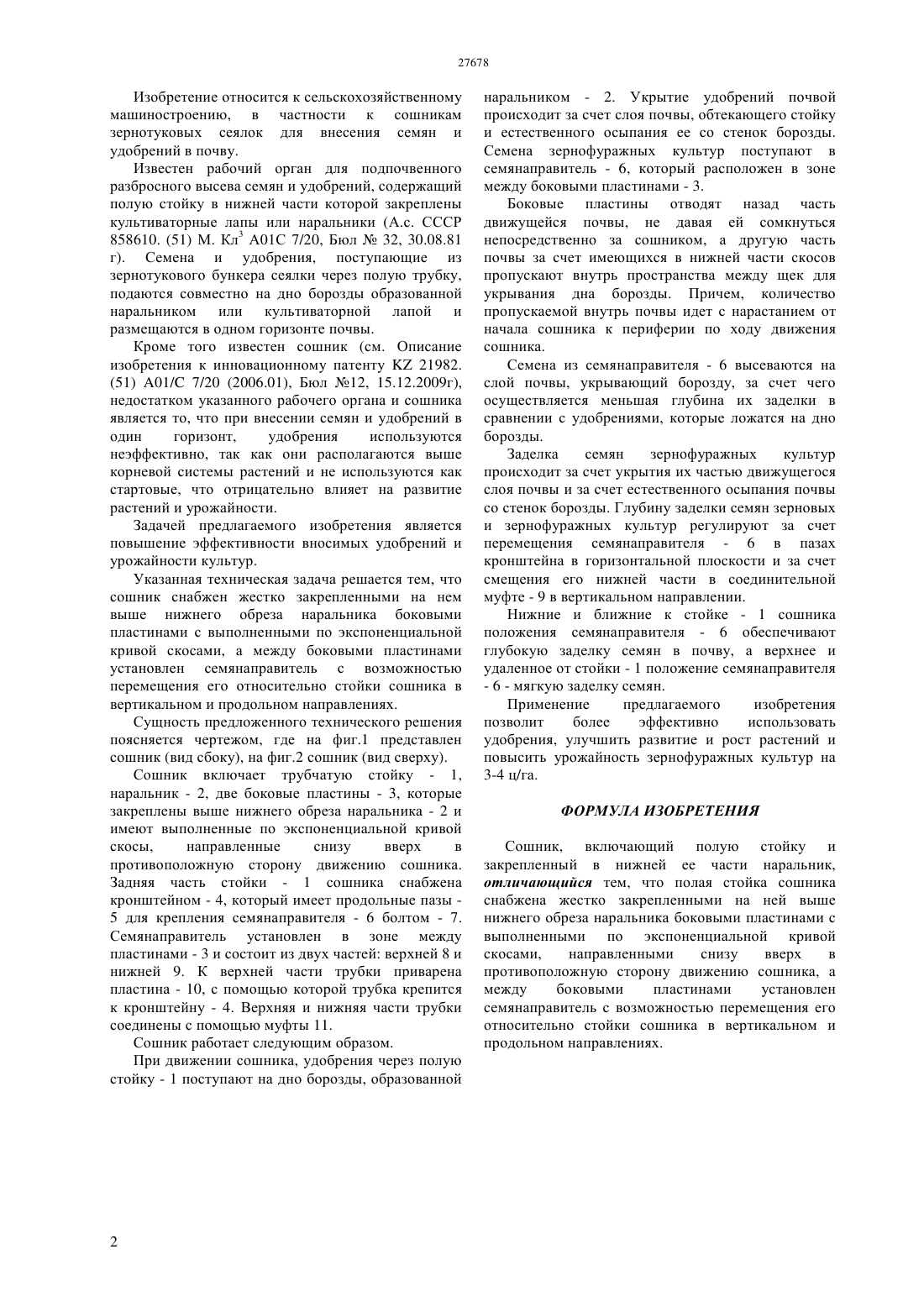

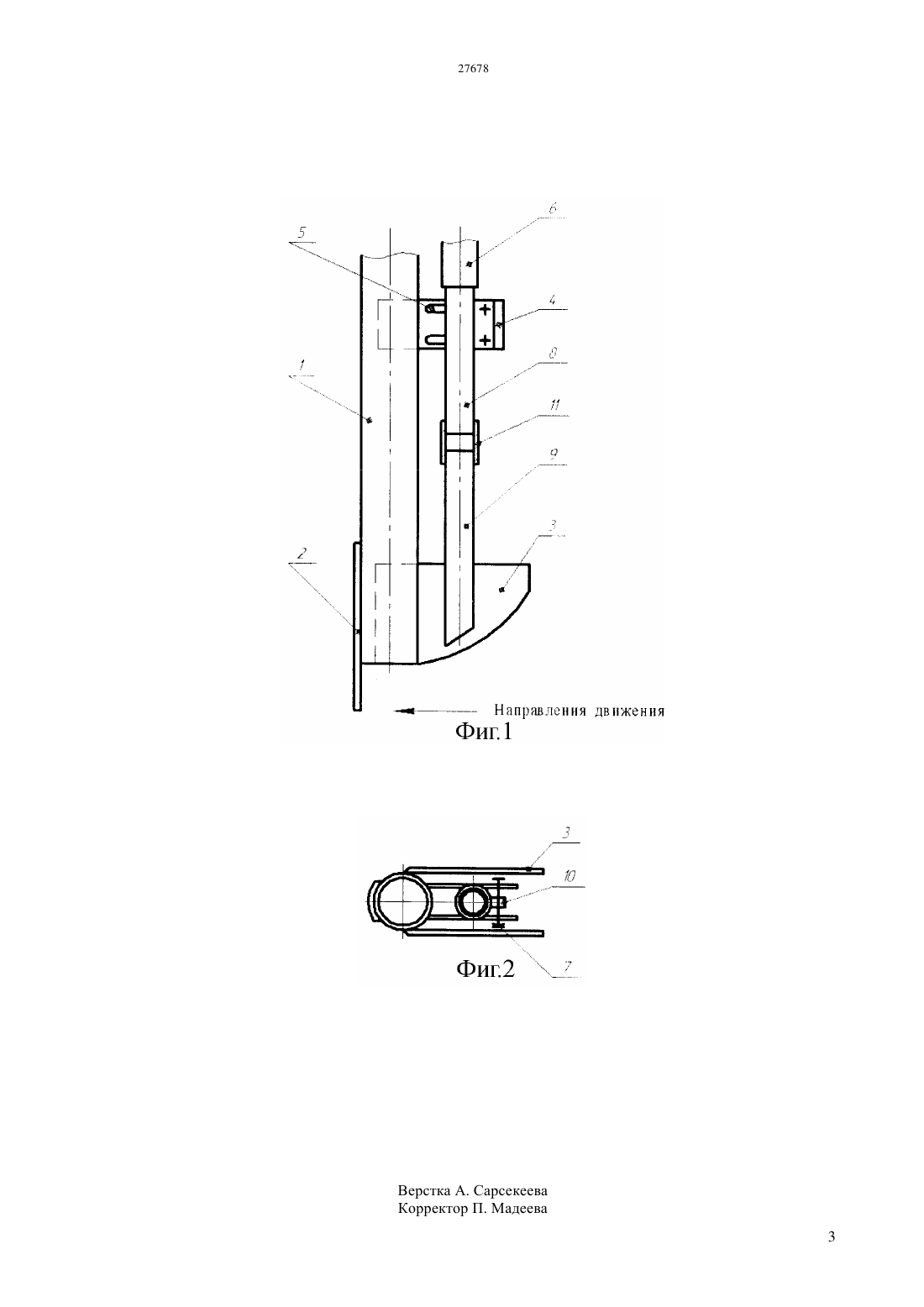

(51) 01 7/20 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технической задачей предлагаемого изобретения является повышение эффективности вносимых удобрений и урожайности культур, которая достигается за счет того, что полая стойка сошника снабжена жестко закрепленными на ней выше нижнего обреза наральника боковыми пластинами 3 с выполненными по экспоненциальной кривой скосами,направленными снизу вверх в противоположную сторону движению сошника, а между боковыми пластинами установлен семянаправитель 6 с возможностью перемещения его относительно стойки сошника в вертикальном и продольном направлениях. Применение предлагаемого изобретения позволит более эффективно использовать удобрения, улучшить развитие и рост растений и повысить урожайность зернофуражных культур на 3-4 ц/га.(72) Адуов Мубарак Матюшков Михаил Иванович Нукушева Сауле Абайдильдиновна Каспаков Есен Жаксалыкович Исенов Казбек Галымтаевич Мд Нрслтан Мдлы(73) Акционерное общество Казахский агротехнический университет им. Сакена Сейфуллина(57) Изобретение относится к сельскохозяйственному машиностроению,в частности к сошникам зернотуковых сеялок для внесения семян и удобрений в почву. Изобретение относится к сельскохозяйственному машиностроению, в частности к сошникам зернотуковых сеялок для внесения семян и удобрений в почву. Известен рабочий орган для подпочвенного разбросного высева семян и удобрений, содержащий полую стойку в нижней части которой закреплены культиваторные лапы или наральники (А.с. СССР 858610. (51) М. Кл 3 А 01 С 7/20, Бюл 32, 30.08.81 г). Семена и удобрения, поступающие из зернотукового бункера сеялки через полую трубку,подаются совместно на дно борозды образованной наральником или культиваторной лапой и размещаются в одном горизонте почвы. Кроме того известен сошник (см. Описание изобретения к инновационному патенту 21982.(51) 01/ 7/20 (2006.01), Бюл 12, 15.12.2009 г),недостатком указанного рабочего органа и сошника является то, что при внесении семян и удобрений в один горизонт,удобрения используются неэффективно, так как они располагаются выше корневой системы растений и не используются как стартовые, что отрицательно влияет на развитие растений и урожайности. Задачей предлагаемого изобретения является повышение эффективности вносимых удобрений и урожайности культур. Указанная техническая задача решается тем, что сошник снабжен жестко закрепленными на нем выше нижнего обреза наральника боковыми пластинами с выполненными по экспоненциальной кривой скосами, а между боковыми пластинами установлен семянаправитель с возможностью перемещения его относительно стойки сошника в вертикальном и продольном направлениях. Сущность предложенного технического решения поясняется чертежом, где на фиг.1 представлен сошник (вид сбоку), на фиг.2 сошник (вид сверху). Сошник включает трубчатую стойку - 1,наральник - 2, две боковые пластины - 3, которые закреплены выше нижнего обреза наральника - 2 и имеют выполненные по экспоненциальной кривой скосы,направленные снизу вверх в противоположную сторону движению сошника. Задняя часть стойки - 1 сошника снабжена кронштейном - 4, который имеет продольные пазы 5 для крепления семянаправителя - 6 болтом - 7. Семянаправитель установлен в зоне между пластинами - 3 и состоит из двух частей верхней 8 и нижней 9. К верхней части трубки приварена пластина - 10, с помощью которой трубка крепится к кронштейну - 4. Верхняя и нижняя части трубки соединены с помощью муфты 11. Сошник работает следующим образом. При движении сошника, удобрения через полую стойку - 1 поступают на дно борозды, образованной наральником - 2. Укрытие удобрений почвой происходит за счет слоя почвы, обтекающего стойку и естественного осыпания ее со стенок борозды. Семена зернофуражных культур поступают в семянаправитель - 6, который расположен в зоне между боковыми пластинами - 3. Боковые пластины отводят назад часть движущейся почвы, не давая ей сомкнуться непосредственно за сошником, а другую часть почвы за счет имеющихся в нижней части скосов пропускают внутрь пространства между щек для укрывания дна борозды. Причем, количество пропускаемой внутрь почвы идет с нарастанием от начала сошника к периферии по ходу движения сошника. Семена из семянаправителя - 6 высеваются на слой почвы, укрывающий борозду, за счет чего осуществляется меньшая глубина их заделки в сравнении с удобрениями, которые ложатся на дно борозды. Заделка семян зернофуражных культур происходит за счет укрытия их частью движущегося слоя почвы и за счет естественного осыпания почвы со стенок борозды. Глубину заделки семян зерновых и зернофуражных культур регулируют за счет перемещения семянаправителя - 6 в пазах кронштейна в горизонтальной плоскости и за счет смещения его нижней части в соединительной муфте - 9 в вертикальном направлении. Нижние и ближние к стойке - 1 сошника положения семянаправителя - 6 обеспечивают глубокую заделку семян в почву, а верхнее и удаленное от стойки - 1 положение семянаправителя- 6 - мягкую заделку семян. Применение предлагаемого изобретения позволит более эффективно использовать удобрения, улучшить развитие и рост растений и повысить урожайность зернофуражных культур на 3-4 ц/га. ФОРМУЛА ИЗОБРЕТЕНИЯ Сошник, включающий полую стойку и закрепленный в нижней ее части наральник,отличающийся тем, что полая стойка сошника снабжена жестко закрепленными на ней выше нижнего обреза наральника боковыми пластинами с выполненными по экспоненциальной кривой скосами,направленными снизу вверх в противоположную сторону движению сошника, а между боковыми пластинами установлен семянаправитель с возможностью перемещения его относительно стойки сошника в вертикальном и продольном направлениях.
