Воздушно-решетная зерноочистительная машина

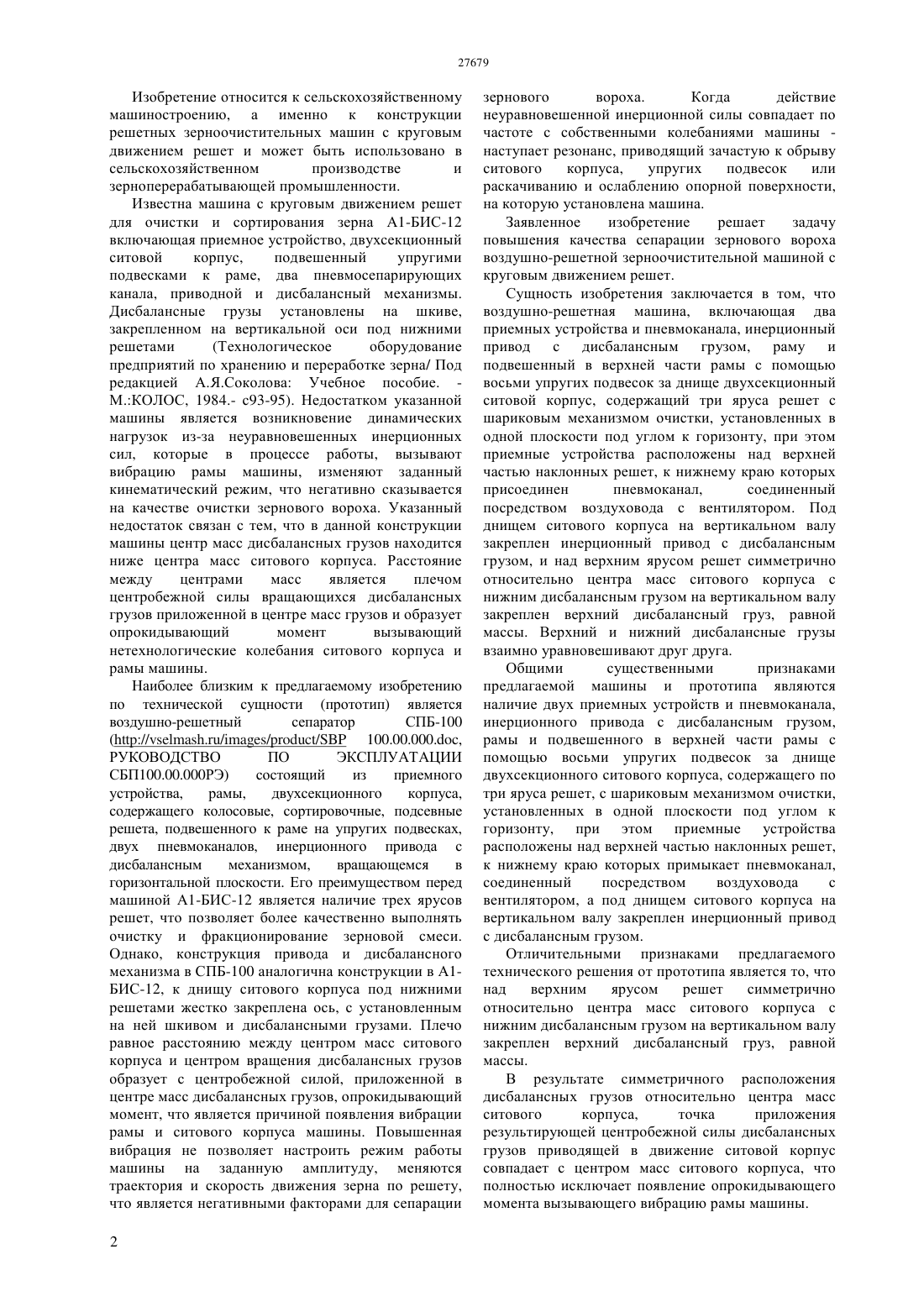

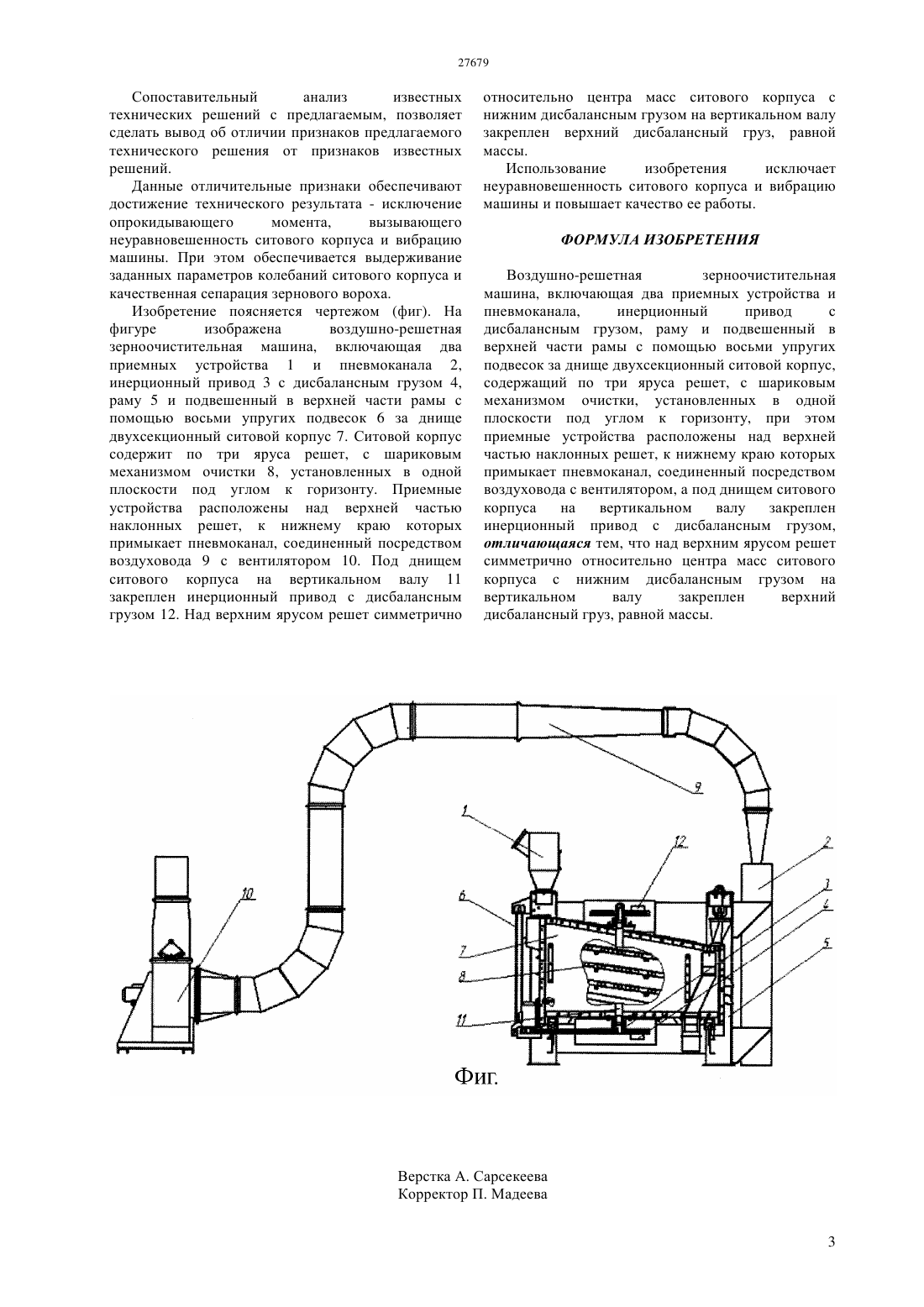

(51) 01 12/44 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Воздушно-решетная машина, включающая два приемных устройства и пневмоканала,инерционный привод с дисбалансным грузом, раму и подвешенный в верхней части рамы с помощью восьми упругих подвесок за днище двухсекционный ситовой корпус, содержащий три яруса решет с шариковым механизмом очистки, установленных в одной плоскости под углом к горизонту, при этом приемные устройства расположены над верхней частью наклонных решет, к нижнему краю которых присоединен пневмоканал,соединенный посредством воздуховода с вентилятором. Под днищем ситового корпуса на вертикальном валу закреплен инерционный привод с дисбалансным грузом, и над верхним ярусом решет симметрично относительно центра масс ситового корпуса с нижним дисбалансным грузом на вертикальном валу закреплен верхний дисбалансный груз, равной массы. Использование изобретения исключает неуравновешенность ситового корпуса и вибрацию машины и повышает качество ее работы.(72) Астафьев Владимир Леонидович Лежнев Юрий Федорович Бирюков Николай Михайлович Мамедов Микаил Мурад-оглы Кащенко Алексей Вячеславович Шипотько Виктор Николаевич Жуков Николай Максимович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт механизации и электрификации селького хозяйства(57) Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции решетных зерноочистительных машин и может быть использовано в сельскохозяйственном производстве и зерноперерабатывающей промышленности. Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции решетных зерноочистительных машин с круговым движением решет и может быть использовано в сельскохозяйственном производстве и зерноперерабатывающей промышленности. Известна машина с круговым движением решет для очистки и сортирования зерна А 1-БИС-12 включающая приемное устройство, двухсекционный ситовой корпус,подвешенный упругими подвесками к раме, два пневмосепарирующих канала, приводной и дисбалансный механизмы. Дисбалансные грузы установлены на шкиве,закрепленном на вертикальной оси под нижними решетами(Технологическое оборудование предприятий по хранению и переработке зерна/ Под редакцией А.Я.Соколова Учебное пособие. М.КОЛОС, 1984.- с 93-95). Недостатком указанной машины является возникновение динамических нагрузок из-за неуравновешенных инерционных сил, которые в процессе работы, вызывают вибрацию рамы машины, изменяют заданный кинематический режим, что негативно сказывается на качестве очистки зернового вороха. Указанный недостаток связан с тем, что в данной конструкции машины центр масс дисбалансных грузов находится ниже центра масс ситового корпуса. Расстояние между центрами масс является плечом центробежной силы вращающихся дисбалансных грузов приложенной в центре масс грузов и образует опрокидывающий момент вызывающий нетехнологические колебания ситового корпуса и рамы машины. Наиболее близким к предлагаемому изобретению по технической сущности (прототип) является воздушно-решетный сепаратор СПБ-100(//./// 100.00.000.,РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СБП 100.00.000 РЭ) состоящий из приемного устройства,рамы,двухсекционного корпуса,содержащего колосовые, сортировочные, подсевные решета, подвешенного к раме на упругих подвесках,двух пневмоканалов, инерционного привода с дисбалансным механизмом,вращающемся в горизонтальной плоскости. Его преимуществом перед машиной А 1-БИС-12 является наличие трех ярусов решет, что позволяет более качественно выполнять очистку и фракционирование зерновой смеси. Однако, конструкция привода и дисбалансного механизма в СПБ-100 аналогична конструкции в А 1 БИС-12, к днищу ситового корпуса под нижними решетами жестко закреплена ось, с установленным на ней шкивом и дисбалансными грузами. Плечо равное расстоянию между центром масс ситового корпуса и центром вращения дисбалансных грузов образует с центробежной силой, приложенной в центре масс дисбалансных грузов, опрокидывающий момент, что является причиной появления вибрации рамы и ситового корпуса машины. Повышенная вибрация не позволяет настроить режим работы машины на заданную амплитуду, меняются траектория и скорость движения зерна по решету,что является негативными факторами для сепарации 2 зернового вороха. Когда действие неуравновешенной инерционной силы совпадает по частоте с собственными колебаниями машины наступает резонанс, приводящий зачастую к обрыву ситового корпуса,упругих подвесок или раскачиванию и ослаблению опорной поверхности,на которую установлена машина. Заявленное изобретение решает задачу повышения качества сепарации зернового вороха воздушно-решетной зерноочистительной машиной с круговым движением решет. Сущность изобретения заключается в том, что воздушно-решетная машина, включающая два приемных устройства и пневмоканала, инерционный привод с дисбалансным грузом, раму и подвешенный в верхней части рамы с помощью восьми упругих подвесок за днище двухсекционный ситовой корпус, содержащий три яруса решет с шариковым механизмом очистки, установленных в одной плоскости под углом к горизонту, при этом приемные устройства расположены над верхней частью наклонных решет, к нижнему краю которых присоединен пневмоканал,соединенный посредством воздуховода с вентилятором. Под днищем ситового корпуса на вертикальном валу закреплен инерционный привод с дисбалансным грузом, и над верхним ярусом решет симметрично относительно центра масс ситового корпуса с нижним дисбалансным грузом на вертикальном валу закреплен верхний дисбалансный груз, равной массы. Верхний и нижний дисбалансные грузы взаимно уравновешивают друг друга. Общими существенными признаками предлагаемой машины и прототипа являются наличие двух приемных устройств и пневмоканала,инерционного привода с дисбалансным грузом,рамы и подвешенного в верхней части рамы с помощью восьми упругих подвесок за днище двухсекционного ситового корпуса, содержащего по три яруса решет, с шариковым механизмом очистки,установленных в одной плоскости под углом к горизонту, при этом приемные устройства расположены над верхней частью наклонных решет,к нижнему краю которых примыкает пневмоканал,соединенный посредством воздуховода с вентилятором, а под днищем ситового корпуса на вертикальном валу закреплен инерционный привод с дисбалансным грузом. Отличительными признаками предлагаемого технического решения от прототипа является то, что над верхним ярусом решет симметрично относительно центра масс ситового корпуса с нижним дисбалансным грузом на вертикальном валу закреплен верхний дисбалансный груз, равной массы. В результате симметричного расположения дисбалансных грузов относительно центра масс ситового корпуса,точка приложения результирующей центробежной силы дисбалансных грузов приводящей в движение ситовой корпус совпадает с центром масс ситового корпуса, что полностью исключает появление опрокидывающего момента вызывающего вибрацию рамы машины. Сопоставительный анализ известных технических решений с предлагаемым, позволяет сделать вывод об отличии признаков предлагаемого технического решения от признаков известных решений. Данные отличительные признаки обеспечивают достижение технического результата - исключение опрокидывающего момента,вызывающего неуравновешенность ситового корпуса и вибрацию машины. При этом обеспечивается выдерживание заданных параметров колебаний ситового корпуса и качественная сепарация зернового вороха. Изобретение поясняется чертежом (фиг). На фигуре изображена воздушно-решетная зерноочистительная машина, включающая два приемных устройства 1 и пневмоканала 2,инерционный привод 3 с дисбалансным грузом 4,раму 5 и подвешенный в верхней части рамы с помощью восьми упругих подвесок 6 за днище двухсекционный ситовой корпус 7. Ситовой корпус содержит по три яруса решет, с шариковым механизмом очистки 8, установленных в одной плоскости под углом к горизонту. Приемные устройства расположены над верхней частью наклонных решет, к нижнему краю которых примыкает пневмоканал, соединенный посредством воздуховода 9 с вентилятором 10. Под днищем ситового корпуса на вертикальном валу 11 закреплен инерционный привод с дисбалансным грузом 12. Над верхним ярусом решет симметрично относительно центра масс ситового корпуса с нижним дисбалансным грузом на вертикальном валу закреплен верхний дисбалансный груз, равной массы. Использование изобретения исключает неуравновешенность ситового корпуса и вибрацию машины и повышает качество ее работы. ФОРМУЛА ИЗОБРЕТЕНИЯ Воздушно-решетная зерноочистительная машина, включающая два приемных устройства и пневмоканала,инерционный привод с дисбалансным грузом, раму и подвешенный в верхней части рамы с помощью восьми упругих подвесок за днище двухсекционный ситовой корпус,содержащий по три яруса решет, с шариковым механизмом очистки, установленных в одной плоскости под углом к горизонту, при этом приемные устройства расположены над верхней частью наклонных решет, к нижнему краю которых примыкает пневмоканал, соединенный посредством воздуховода с вентилятором, а под днищем ситового корпуса на вертикальном валу закреплен инерционный привод с дисбалансным грузом,отличающаяся тем, что над верхним ярусом решет симметрично относительно центра масс ситового корпуса с нижним дисбалансным грузом на вертикальном валу закреплен верхний дисбалансный груз, равной массы.
