Зерноочистительная машина со сложным движением рабочего органа

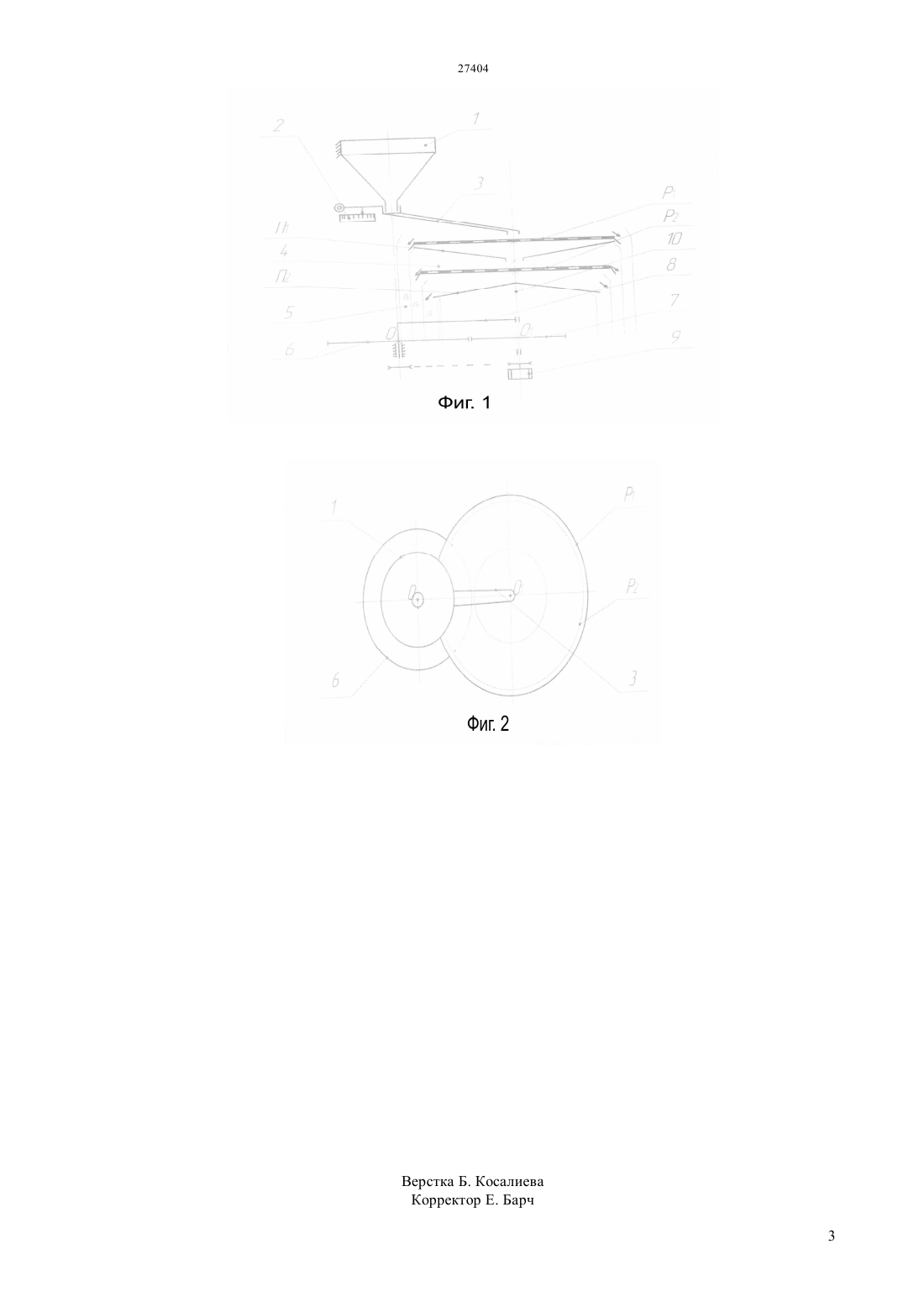

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Сущность предложенного решения поясняется схематическим чертежом, где на фиг. 1 показан вид сбоку и на фиг. 2 - вид сверху. Зерноочистительная машина со сложным движением решета состоит из загрузочного бункера 1 с заслонкой 2 и загрузочным патрубком 3 решетного стана 4, включающего верхнее Р 1 и нижнее Р 2 решета и поддоны П 1 П 2 выгрузной системы 5, состоящей из цилиндрических патрубков Пт 1, Пт 2. Пт 3 и приводного механизма. Приводной механизм включает солнечную шестерню 6,саттелитную шестерню 7 и водило 8, приводящееся в движение электродвигателем 9. Решетный стан и загрузочный патрубок жестко связаны с осью саттелита 10. Зерноочистительная машина работает следующим образом электродвигатель 9 приводит во вращение водило 8. Оно вращает саттелитную шестерню 7 вокруг солнечной шестерни 6. Вместе с саттелитной шестерней вокруг оси 0 вращаются решета 1 и Р 2, которые также совершают вращательное движение вокруг оси 01. Предлагаемая зерноочистительная машина со сложным движением рабочего органа увеличит производительность, уменьшит металлоемкость и расход мощности.(72) Байшугулова Шырын Кадрменденовна Есхожин Джадыгер Зарлыкович Нукешев Саяхат Оразович Ахметов Ержан Советович Уалиева Айнур Зейнуллаевна(73) Акционерное общество Казахский агротехнический университет им. Сакена Сейфуллина(56) Тарасенко А.П. Современные машины для послеуборочной обработки зерна и семян -М. Колос, 2008, с. 47-49(54) ЗЕРНООЧИСТИТЕЛЬНАЯ МАШИНА СО СЛОЖНЫМ ДВИЖЕНИЕМ РАБОЧЕГО ОРГАНА(57) Изобретение относится к сельскохозяйственному машиностроению,в частности к машинам для очистки и сортирования зерна. Технической задачей предложенного устройства является повышение качества разделения зерновой смеси и повышение производительности решетного рабочего органа, которое достигается путем исключения знакопеременных и центробежных нагрузок на него. Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для очистки и сортирования зерна. Известна зерноочистительная машина ЗВС-20(Тарасенко А.П. Современные машины для послеуборочной обработки зерна и семян - М. Колос, 2008. - с.36-38), предназначенная для очистки вороха зерновых, бобовых, крупяных и масличных культур, с доведением их до продовольственных кондиций. Машина включает в себя воздушную часть и два параллельно работающих решетных стана. Каждый решетный стан имеет решета Б 1, и Б 2 первого яруса, В и Гвторого яруса. Станы подвешены к раме на вертикальных подвесках и совершают колебательное возвратно-поступательное движения при помощи шатунов, получающих движение от главного эксцентрикового вала. Известно также устройство для разделения зерновых смесей на фракции (А.с. 2185899 М. кл.,01 12/44, 27.07.2002), содержащее загрузочный бункер, аспирационпые каналы и два решетных стана с поддонами, и снабженное дополнительными скатными досками. Благодаря им двухъярусные, два решетных стана работают последовательно. Несмотря на широкие функциональные возможности - хорошее разделение исходного материала на фракции, известные устройства имеют существенные недостатки возвратнопоступательное, колебательное движения решетных станов создают большие инерционные нагрузки на сочленениях. В результате может снизиться надежность и долговечность отдельных рабочих органов. Приходиться ограничить кинематический режим, что скажется на производительности машины. Наиболее близким техническим решением по совокупности признаков и достигаемому положительному эффекту является машина М 3 П-501 (Тарасенко А.П. Современные машины для послеуборочной обработки зерна и семян - М. Колос, 2008. - с.47-49), предназначенная для первичной очистки зерна, зерновых, крупяных,бобовых и других культур. М 3 П-50-1 состоит из двух унифицированных воздушно-решетных зерноочистительных блоков центробежно - вибрационного типа. Решетная часть представлена тремя каскадами цилиндрических решет В, Г и Б, которые вращаются вокруг вертикальной оси и одновременно колеблются также в вертикальной плоскости. На решете В отделяются в проход мелкие примеси на решете Г мелкие, щуплые семена и дробленка, на решете Б чистое зерно. А крупные примеси идет на сход. Важнейшим недостатком этого устройства является низкая производительность, которая зависит от частоты вращения цилиндрических решет. Увеличение частоты приведет к прилипанию зерен к цилиндру вследствие действия центробежных сил. Можно увеличить диаметр цилиндра,что приведет к увеличению металломкости и расходу мощности. Можно сообщить вертикальные колебания - усложняется конструкция и увеличится металломкость. Технической задачей предложенного устройства является повышение качества разделения зерновой смеси и увеличение производительности решетного рабочего органа, которые достигаются путем исключения знакопеременных и центробежных нагрузок на него. Сущность предложенного решения поясняется схематическим чертежом, где на фиг.1 показан вид сбоку и на фиг. 2 - вид сверху. Зерноочистительная машина со сложным движением решета состоит из загрузочного бункера 1 с заслонкой 2 и загрузочным патрубком 3 решетного стана 4, включающего верхнее Р, и нижнее Р 2 решета и поддоны П 1, П 2 выгрузной системы 5, состоящей из цилиндрических патрубков Пт 1 Пт 2, Пт 3 и приводного механизма. Приводной механизм включает солнечную шестерню 6,саттелитную шестерню 7 и водило 8, приводящееся в движение электродвигателем 9. Решетный стан и загрузочный патрубок жестко связаны с осью саттелита 10. Зерноочистительная машина работает следующим образом электродвигатель 9 приводит во вращение водило 8. Оно вращает саттелитную шестерню 7 вокруг солнечной шестерни 6. Вместе с саттелитной шестерней вокруг оси 0 вращаются решета Р 1 и Р 2, которые, также совершают вращательное движение вокруг оси 01. ФОРМУЛА ИЗОБРЕТЕНИЯ Зерноочистительная машина,содержащая загрузочное устройство, воздухоочистительное устройство, решетное устройство-ротор, приемник фракции зерен,и механизм привода,отличающаяся тем, что круглый решетный стан совершает вращательное движение вокруг двух вертикальных осей.
