Решетная зерноочистительная машина

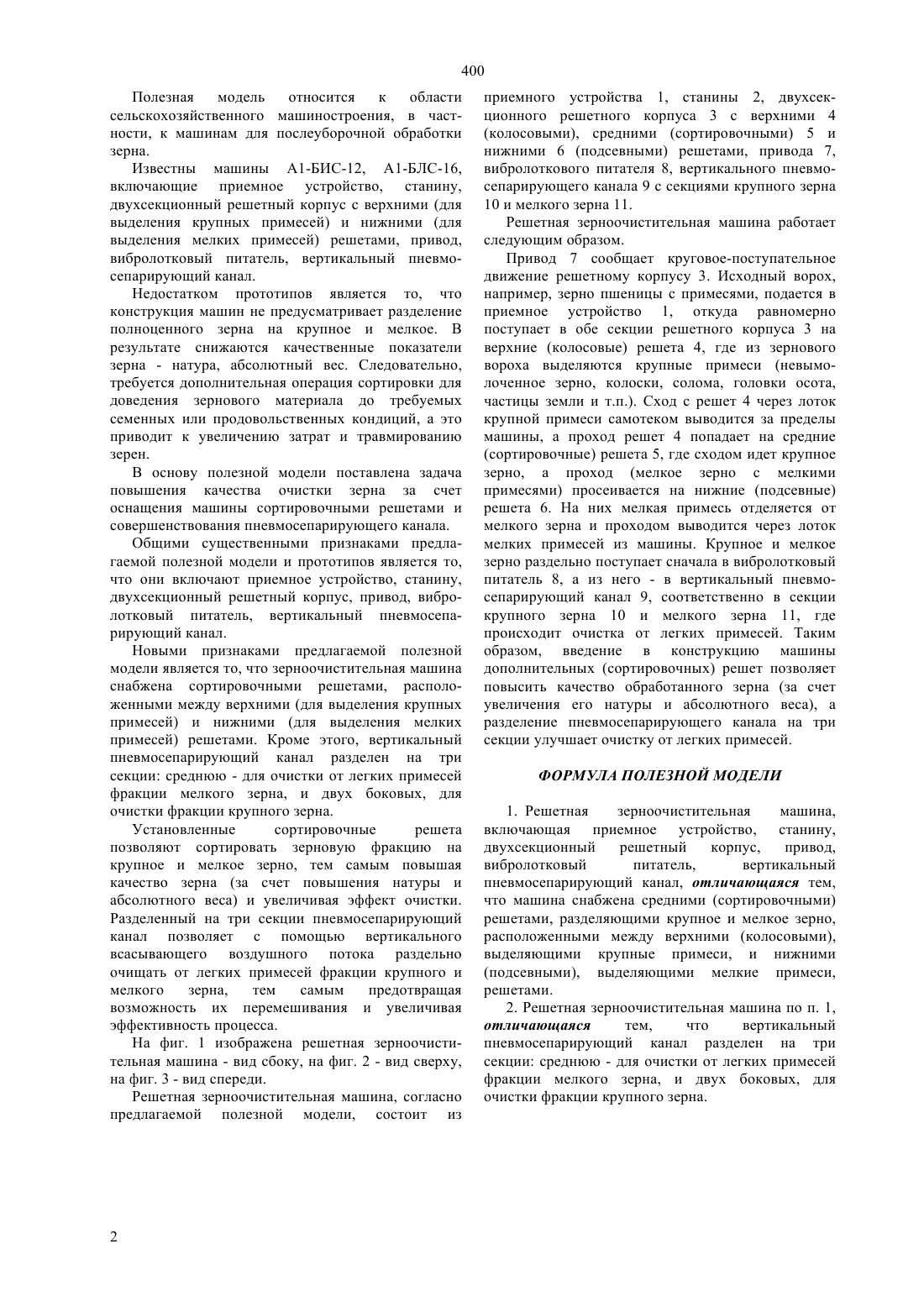

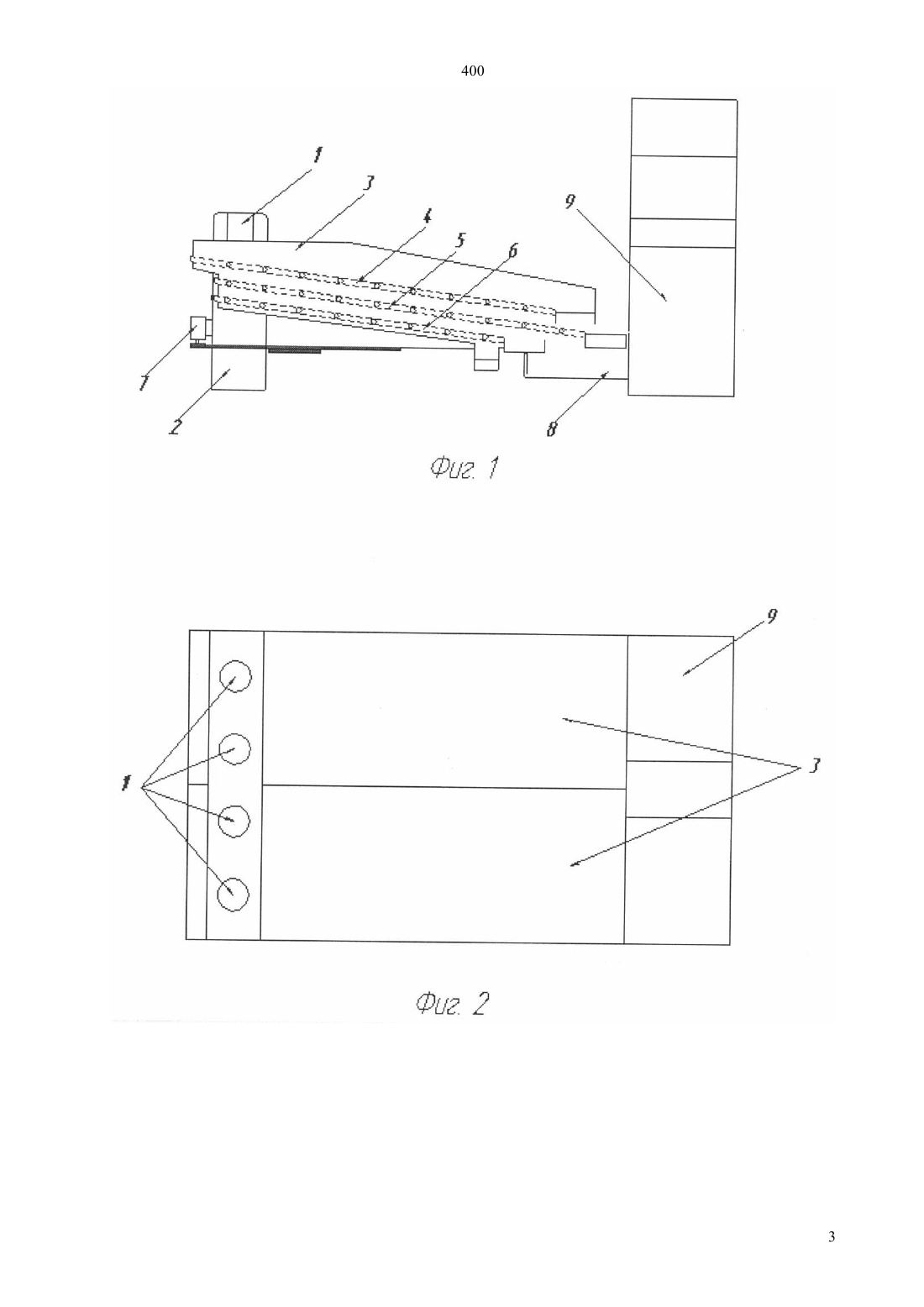

(51) 07 4/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(для выделения крупных примесей), средними сортировочными (для разделения крупного и мелкого зерна) и нижними подсевными (для выделения мелких примесей) решетами, привода,вибролоткового питателя, вертикального пневмосепарирующего канала, разделенного на три секции среднюю - для очистки от легкой примеси фракции мелкого зерна, и двух боковых, для очистки фракции крупного зерна. Сущность - с целью повышения качества очистки зерна и расширения технологических возможностей решетная зерноочистительная машина снабжена средними сортировочными решетами(для выделения крупных примесей) и нижними подсевными (для выделения мелких примесей) решетами, а вертикальный пневмосепарирующий канал разделен на три секции среднюю - для очистки от легких примесей фракции мелкого зерна,и двух боковых, для очистки фракции крупного зерна.(72) Селюжицкий Виталий Семенович Теньгаев Дмитрий Юрьевич Доровских Александр Николаевич(73) Дочернее государственное предприятие на праве хозяйственного ведения Целинный научноисследовательский институт механизации и электрификации сельского хозяйства(56) Куликов В.Н., Миловидов М.Е. Оборудование предприятий элеваторной и зерноперерабатывающей промышленности. М., ВО Агропромиздат, 1991. с.383(57) Полезная модель относится к области сельскохозяйственного машиностроения, в частности, к машинам для послеуборочной обработки зерна. Цель - повышение качества очистки зерна. Решетная зерноочистительная машина состоит из приемного устройства, станины, двухсекционного решетного корпуса с верхними колосовыми 400 Полезная модель относится к области сельскохозяйственного машиностроения, в частности, к машинам для послеуборочной обработки зерна. Известны машины А 1-БИС-12, А 1-БЛС-16,включающие приемное устройство, станину,двухсекционный решетный корпус с верхними (для выделения крупных примесей) и нижними (для выделения мелких примесей) решетами, привод,вибролотковый питатель, вертикальный пневмосепарирующий канал. Недостатком прототипов является то, что конструкция машин не предусматривает разделение полноценного зерна на крупное и мелкое. В результате снижаются качественные показатели зерна - натура, абсолютный вес. Следовательно,требуется дополнительная операция сортировки для доведения зернового материала до требуемых семенных или продовольственных кондиций, а это приводит к увеличению затрат и травмированию зерен. В основу полезной модели поставлена задача повышения качества очистки зерна за счет оснащения машины сортировочными решетами и совершенствования пневмосепарирующего канала. Общими существенными признаками предлагаемой полезной модели и прототипов является то,что они включают приемное устройство, станину,двухсекционный решетный корпус, привод, вибролотковый питатель, вертикальный пневмосепарирующий канал. Новыми признаками предлагаемой полезной модели является то, что зерноочистительная машина снабжена сортировочными решетами, расположенными между верхними (для выделения крупных примесей) и нижними (для выделения мелких примесей) решетами. Кроме этого, вертикальный пневмосепарирующий канал разделен на три секции среднюю - для очистки от легких примесей фракции мелкого зерна, и двух боковых, для очистки фракции крупного зерна. Установленные сортировочные решета позволяют сортировать зерновую фракцию на крупное и мелкое зерно, тем самым повышая качество зерна (за счет повышения натуры и абсолютного веса) и увеличивая эффект очистки. Разделенный на три секции пневмосепарирующий канал позволяет с помощью вертикального всасывающего воздушного потока раздельно очищать от легких примесей фракции крупного и мелкого зерна,тем самым предотвращая возможность их перемешивания и увеличивая эффективность процесса. На фиг. 1 изображена решетная зерноочистительная машина - вид сбоку, на фиг. 2 - вид сверху,на фиг. 3 - вид спереди. Решетная зерноочистительная машина, согласно предлагаемой полезной модели, состоит из приемного устройства 1, станины 2, двухсекционного решетного корпуса 3 с верхними 4(колосовыми), средними (сортировочными) 5 и нижними 6 (подсевными) решетами, привода 7,вибролоткового питателя 8, вертикального пневмосепарирующего канала 9 с секциями крупного зерна 10 и мелкого зерна 11. Решетная зерноочистительная машина работает следующим образом. Привод 7 сообщает круговое-поступательное движение решетному корпусу 3. Исходный ворох,например, зерно пшеницы с примесями, подается в приемное устройство 1, откуда равномерно поступает в обе секции решетного корпуса 3 на верхние (колосовые) решета 4, где из зернового вороха выделяются крупные примеси (невымолоченное зерно, колоски, солома, головки осота,частицы земли и т.п.). Сход с решет 4 через лоток крупной примеси самотеком выводится за пределы машины, а проход решет 4 попадает на средние(сортировочные) решета 5, где сходом идет крупное зерно, а проход (мелкое зерно с мелкими примесями) просеивается на нижние (подсевные) решета 6. На них мелкая примесь отделяется от мелкого зерна и проходом выводится через лоток мелких примесей из машины. Крупное и мелкое зерно раздельно поступает сначала в вибролотковый питатель 8, а из него - в вертикальный пневмосепарирующий канал 9, соответственно в секции крупного зерна 10 и мелкого зерна 11, где происходит очистка от легких примесей. Таким образом, введение в конструкцию машины дополнительных (сортировочных) решет позволяет повысить качество обработанного зерна (за счет увеличения его натуры и абсолютного веса), а разделение пневмосепарирующего канала на три секции улучшает очистку от легких примесей. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Решетная зерноочистительная машина,включающая приемное устройство, станину,двухсекционный решетный корпус,привод,вибролотковый питатель,вертикальный пневмосепарирующий канал, отличающаяся тем,что машина снабжена средними (сортировочными) решетами, разделяющими крупное и мелкое зерно,расположенными между верхними (колосовыми),выделяющими крупные примеси, и нижними(подсевными), выделяющими мелкие примеси,решетами. 2. Решетная зерноочистительная машина по п. 1,отличающаяся тем,что вертикальный пневмосепарирующий канал разделен на три секции среднюю - для очистки от легких примесей фракции мелкого зерна, и двух боковых, для очистки фракции крупного зерна.
