Зерноочистительная машина

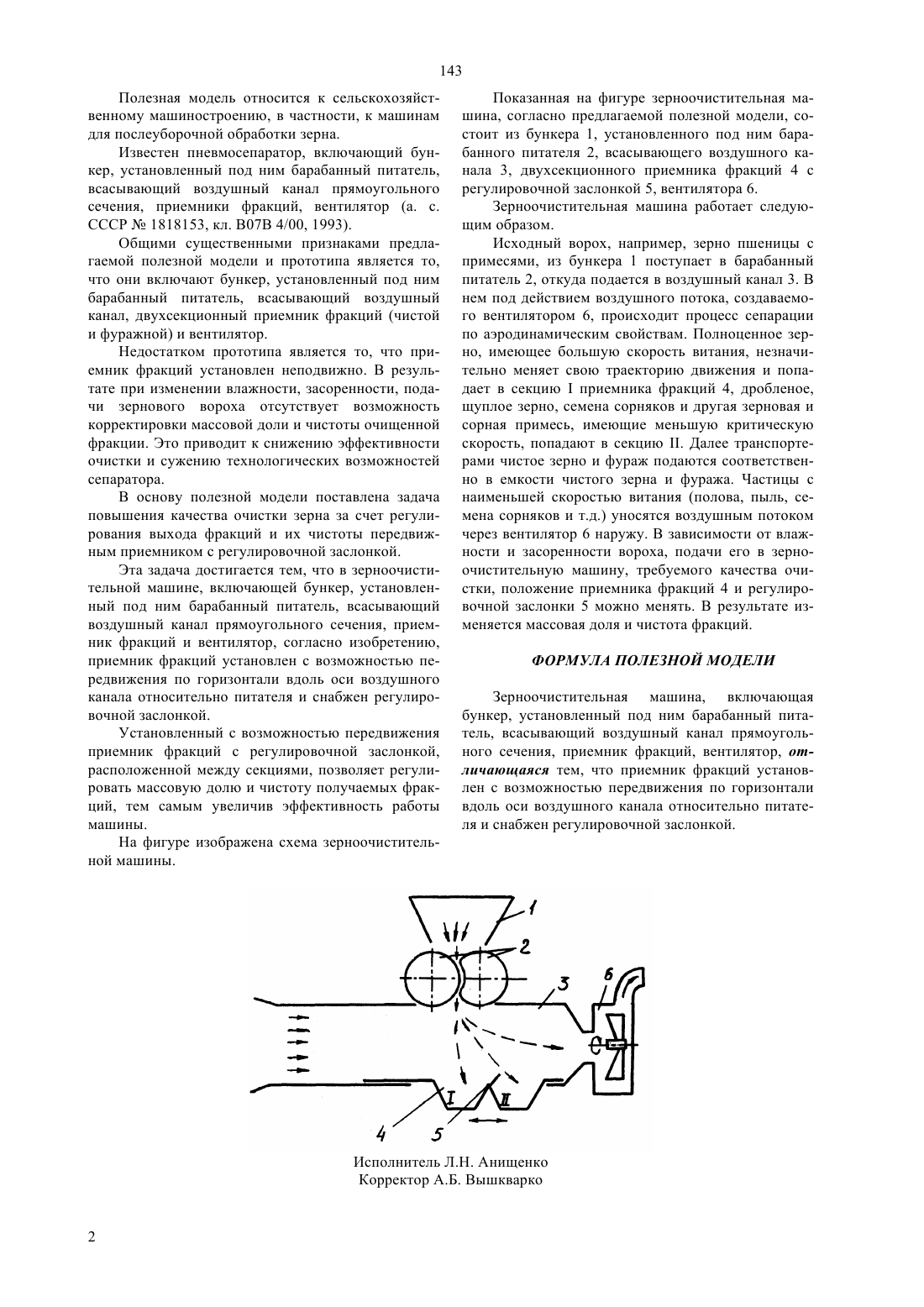

(51)7 07 4/00 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(72) Косилов Николай ИвановичСелюжицкий Виталий СеменовичАстафьев Владимир ЛеонидовичАфанасьев Василий Васильевич Гайфуллин Гаяз Закирович(73) Республиканское государственное казенное предприятие Целинный научно-исследовательский институт механизации и электрификации сельского хозяйства(57) Полезная модель относится к сельскохозяйственному машиностроению, в частности, к машинам для послеуборочной обработки зерна. Зерноочистительная машина состоит из бункера, установленного под ним барабанного питателя,всасывающего воздушного канала прямоугольного сечения, приемника фракций и вентилятора. Для повышения качества очистки зерна и расширения технологических возможностей зерноочистительной машины приемник фракций установлен с возможностью передвижения по горизонтали вдоль оси воздушного канала относительно питателя и снабжен регулировочной заслонкой. 143 Полезная модель относится к сельскохозяйственному машиностроению, в частности, к машинам для послеуборочной обработки зерна. Известен пневмосепаратор, включающий бункер, установленный под ним барабанный питатель,всасывающий воздушный канал прямоугольного сечения, приемники фракций, вентилятор (а. с. СССР 1818153, кл. В 07 В 4/00, 1993). Общими существенными признаками предлагаемой полезной модели и прототипа является то,что они включают бункер, установленный под ним барабанный питатель, всасывающий воздушный канал, двухсекционный приемник фракций (чистой и фуражной) и вентилятор. Недостатком прототипа является то, что приемник фракций установлен неподвижно. В результате при изменении влажности, засоренности, подачи зернового вороха отсутствует возможность корректировки массовой доли и чистоты очищенной фракции. Это приводит к снижению эффективности очистки и сужению технологических возможностей сепаратора. В основу полезной модели поставлена задача повышения качества очистки зерна за счет регулирования выхода фракций и их чистоты передвижным приемником с регулировочной заслонкой. Эта задача достигается тем, что в зерноочистительной машине, включающей бункер, установленный под ним барабанный питатель, всасывающий воздушный канал прямоугольного сечения, приемник фракций и вентилятор, согласно изобретению,приемник фракций установлен с возможностью передвижения по горизонтали вдоль оси воздушного канала относительно питателя и снабжен регулировочной заслонкой. Установленный с возможностью передвижения приемник фракций с регулировочной заслонкой,расположенной между секциями, позволяет регулировать массовую долю и чистоту получаемых фракций, тем самым увеличив эффективность работы машины. На фигуре изображена схема зерноочистительной машины. Показанная на фигуре зерноочистительная машина, согласно предлагаемой полезной модели, состоит из бункера 1, установленного под ним барабанного питателя 2, всасывающего воздушного канала 3, двухсекционного приемника фракций 4 с регулировочной заслонкой 5, вентилятора 6. Зерноочистительная машина работает следующим образом. Исходный ворох, например, зерно пшеницы с примесями, из бункера 1 поступает в барабанный питатель 2, откуда подается в воздушный канал 3. В нем под действием воздушного потока, создаваемого вентилятором 6, происходит процесс сепарации по аэродинамическим свойствам. Полноценное зерно, имеющее большую скорость витания, незначительно меняет свою траекторию движения и попадает в секциюприемника фракций 4, дробленое,щуплое зерно, семена сорняков и другая зерновая и сорная примесь, имеющие меньшую критическую скорость, попадают в секцию . Далее транспортерами чистое зерно и фураж подаются соответственно в емкости чистого зерна и фуража. Частицы с наименьшей скоростью витания (полова, пыль, семена сорняков и т.д.) уносятся воздушным потоком через вентилятор 6 наружу. В зависимости от влажности и засоренности вороха, подачи его в зерноочистительную машину, требуемого качества очистки, положение приемника фракций 4 и регулировочной заслонки 5 можно менять. В результате изменяется массовая доля и чистота фракций. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Зерноочистительная машина, включающая бункер, установленный под ним барабанный питатель, всасывающий воздушный канал прямоугольного сечения, приемник фракций, вентилятор, отличающаяся тем, что приемник фракций установлен с возможностью передвижения по горизонтали вдоль оси воздушного канала относительно питателя и снабжен регулировочной заслонкой.
