Иппликатор

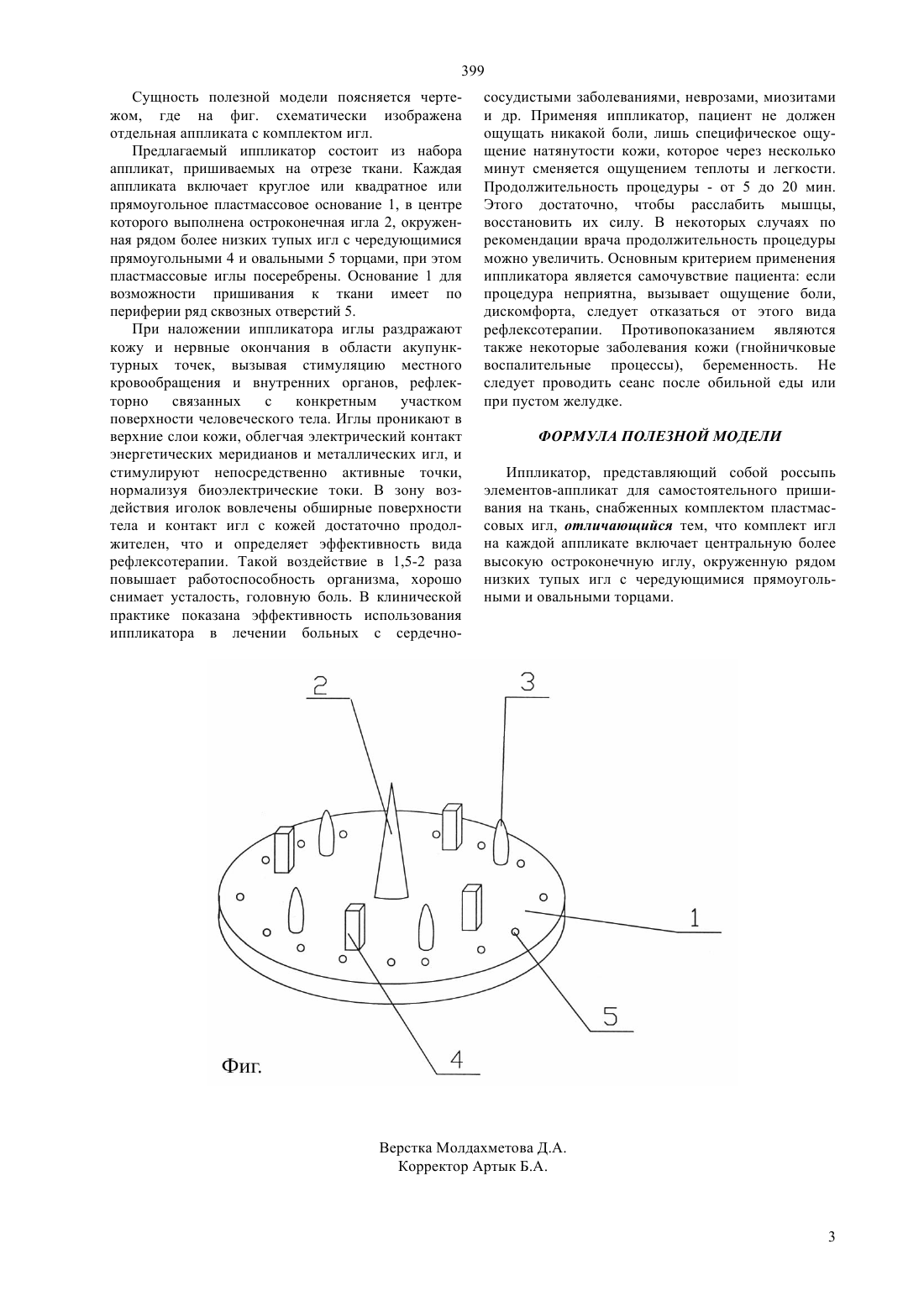

(51) 61 39/08 (2006.01) 61 39/04 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ использовано в клиниках, амбулаторно и при домашнем лечении. Технический результат, достигаемый при использовании полезной модели - расширение арсенала рефлексотерапевтических средств. Предложен иппликатор, представляющий собой россыпь элементов-аппликат для самостоятельного пришивания на ткань, снабженных комплектом пластмассовых игл. При этом комплект игл на каждой аппликате включает центральную более высокую остроконечную иглу, окруженную рядом низких тупых игл с чередующимися прямоугольными и овальными торцами.(57) Полезная модель относится к техническим средствам медицины, точнее к физиотерапии, в частности, рефлексотерапии, используемым для стимулирования рефлекторных точек на поверхности тела пациента с помощью игл, и может быть 399 Полезная модель относится к техни-ческим средствам медицины, точнее к физиоте-рапии, в частности, рефлексотерапии, используе-мым для стимулирования рефлекторных точек на поверхности тела пациента с помощью игл, и может быть использовано в клиниках, амбулаторно и при домашнем лечении. Процедура иппликации является усовершенствованным методом поверхностного иглоукалывания,описанным еще в медицинском древнекитайском трактате Хуанди кзй-цзин (Ш-И век до нашей эры) под названием чжень, что означает укол иглой. В другом памятнике китайской древности Шан-хай-цзинь говорится, что на горе Гаоши есть много драгоценных камней, а у подножия этой горы много камней, из которых можно изготавливать лечебные иглы. При археологических раскопках вблизи Пекина в местечке Чжаокуотян были найдены кварцевые иглы. В Корее были обнаружены каменные и костяные иглы. Позднее для изготовления игл стали использовать медь,железо и золото, а применять их стали собранными в пучок. Особенно действенным считался молоточек, на котором было закреплено несколько игл,имеющих двойное острие. Такой метод воздействия образно называется методом цветка сливы и практикуется тибетскими монахами на протяжении нескольких веков /. . , 242006. Тибетский иппликатор, //64.233.169.104/ 850./.33 26326333263 3508 000/0800 082 180-7-. 2007/. Известен аппликатор Ляпко/ //.5566./ 5., 2007 /. Аппликатор изготавливается в виде эластичных резиновых пластин, в резиновой основе которых закреплены иглы, вокруг игл есть ограничительные выступы для защиты кожи. Аппликаторы имеют разный шаг и состав игл. Основные металлы игл - это медь и железо. Часть игл имеют покрытие из никеля, цинка и серебра,кончик иглы остается свободным. При контакте с кожей между иглами возникает слабый электрический гальванический ток. Шаг аппликатора подбирают в зависимости от индивидуальной кожной чувствительности, которая не всегда зависит от возраста (ориентируются на комфортность ощущений при аппликациях). Детям и молодым обычно рекомендуют использовать аппликаторы с более густым шагом, пожилым - с редким. Известен игольчатый иппликатор-энерджайзер Гаруда/2007/. Это продвинутая версия хорошо известного иппликатора с металлическими иглами, представляет собой игольчатый коврик, состоящий из отдельных скрепляемых вместе блоков. Известен скобчатый аппликаторы Колючий врачеватель / //64.233.169.104/ 8- ///0001 03.080 0 008000182 0 1 803 8, 2007 /,представляющий собой пластмассовый, резиновый или силиконовый коврик с впрессованными стальными П-образными скобами, которые выходят наружу в виде игл. Они и являются своего рода рабочими инструментами, расположенными на расстоянии 5 мм друг от друга. При пользовании ими повреждения кожи не происходит, а материалы,из которых они изготовлены, абсолютно безвредны для человека. Использована медицинская резина повышенного качества. Скобки, используемые при изготовлении этих аппликаторов, изготовлены из медицинской нержавеющей стали. Известен иппликатор Кузнецова / Иппликатор Кузнецова, ж. Шаги,2, 2001, Архив журнала/,представляющий собой эластичные ленты, усеянные тысячами тупых игл (пулевидная заточка). На каждом сантиметре поверхности резинового или пластикового ремня закреплено от 1 до 16 игл из специальной стали. Длина их от 0,1 до 1 см. Можно использовать и просто широкие квадратные пластины с иголками. Чрезвычайно густое расположение игл не дает им возможности глубоко вонзаться в кожу. Выпускается также прямоугольной, круглой и квадратной формы с пластмассовыми иглами,закрепленными на тканевой основе. Изготавливается также в виде россыпи элементов-аппликат с иглами для самостоятельного пришивания на ткань. При использовании иппликатора иглы раздражают кожу и нервные окончания в области акупунктурных точек, вызывая стимуляцию местного кровообращения и внутренних органов, рефлекторно связанных с конкретным участком поверхности человеческого тела. Иглы проникают в верхние слои кожи, облегчая электрический контакт энергетических меридианов и металлических игл, и стимулируют непосредственно активные точки,нормализуя биоэлектрические токи. Задача полезной модели - разработать альтернативное рефлексотерапевтическое средство. Технический результат - расширение арсенала рефлексотерапевтических средств. Технический результат достигается тем, что так же, как известный иппликатор, предлагаемый представляет собой россыпь элементов-аппликат для самостоятельного пришивания на ткань,снабженных комплектом пластмассовых игл. Однако, в отличие от известного иппликатора, в предлагаемом комплект игл на каждой аппликате включает центральную более высокую остроконечную иглу, окруженную рядом низких тупых игл с чередующимися прямоугольными и овальными торцами. 399 Сущность полезной модели поясняется чертежом, где на фиг. схематически изображена отдельная аппликата с комплектом игл. Предлагаемый иппликатор состоит из набора аппликат, пришиваемых на отрезе ткани. Каждая аппликата включает круглое или квадратное или прямоугольное пластмассовое основание 1, в центре которого выполнена остроконечная игла 2, окруженная рядом более низких тупых игл с чередующимися прямоугольными 4 и овальными 5 торцами, при этом пластмассовые иглы посеребрены. Основание 1 для возможности пришивания к ткани имеет по периферии ряд сквозных отверстий 5. При наложении иппликатора иглы раздражают кожу и нервные окончания в области акупунктурных точек, вызывая стимуляцию местного кровообращения и внутренних органов, рефлекторно связанных с конкретным участком поверхности человеческого тела. Иглы проникают в верхние слои кожи, облегчая электрический контакт энергетических меридианов и металлических игл, и стимулируют непосредственно активные точки,нормализуя биоэлектрические токи. В зону воздействия иголок вовлечены обширные поверхности тела и контакт игл с кожей достаточно продолжителен, что и определяет эффективность вида рефлексотерапии. Такой воздействие в 1,5-2 раза повышает работоспособность организма, хорошо снимает усталость, головную боль. В клинической практике показана эффективность использования иппликатора в лечении больных с сердечно сосудистыми заболеваниями, неврозами, миозитами и др. Применяя иппликатор, пациент не должен ощущать никакой боли, лишь специфическое ощущение натянутости кожи, которое через несколько минут сменяется ощущением теплоты и легкости. Продолжительность процедуры - от 5 до 20 мин. Этого достаточно, чтобы расслабить мышцы,восстановить их силу. В некоторых случаях по рекомендации врача продолжительность процедуры можно увеличить. Основным критерием применения иппликатора является самочувствие пациента если процедура неприятна, вызывает ощущение боли,дискомфорта, следует отказаться от этого вида рефлексотерапии. Противопоказанием являются также некоторые заболевания кожи (гнойничковые воспалительные процессы), беременность. Не следует проводить сеанс после обильной еды или при пустом желудке. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Иппликатор, представляющий собой россыпь элементов-аппликат для самостоятельного пришивания на ткань, снабженных комплектом пластмассовых игл, отличающийся тем, что комплект игл на каждой аппликате включает центральную более высокую остроконечную иглу, окруженную рядом низких тупых игл с чередующимися прямоугольными и овальными торцами.
