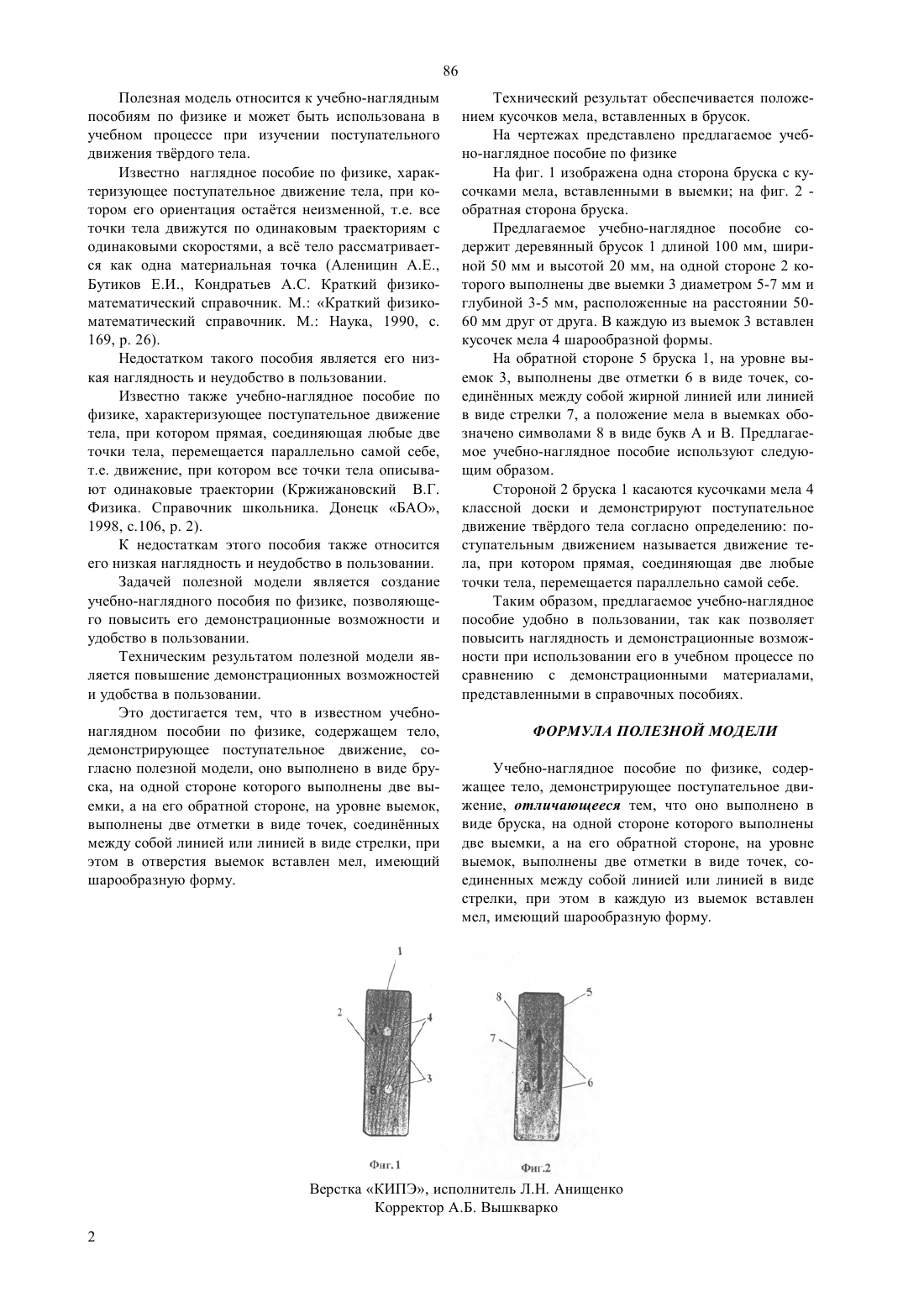

(51)7 09 23/06 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Полезная модель относится к учебнонаглядным пособиям по физике и может быть использована в учебном процессе при изучении поступательного движения тврдого тела. Техническим результатом полезной модели является повышение демонстрационных возможностей и удобства в пользовании. Это достигается тем, что в известном учебнонаглядном пособии по физике, содержащем тело,демонстрирующее его поступательное движение,согласно полезной модели, оно выполнено в виде бруска, на одной стороне которого выполнены две выемки, а на его обратной стороне, на уровне выемок, выполнены две отметки в виде точек, соединнных между собой линией или линией в виде стрелки, при этом в отверстия выемок вставлен мел,имеющий шарообразную форму. 86 Полезная модель относится к учебно-наглядным пособиям по физике и может быть использована в учебном процессе при изучении поступательного движения тврдого тела. Известно наглядное пособие по физике, характеризующее поступательное движение тела, при котором его ориентация остатся неизменной, т.е. все точки тела движутся по одинаковым траекториям с одинаковыми скоростями, а вс тело рассматривается как одна материальная точка (Аленицин А.Е.,Бутиков Е.И., Кондратьев А.С. Краткий физикоматематический справочник. М. Краткий физикоматематический справочник. М. Наука, 1990, с. 169, р. 26). Недостатком такого пособия является его низкая наглядность и неудобство в пользовании. Известно также учебно-наглядное пособие по физике, характеризующее поступательное движение тела, при котором прямая, соединяющая любые две точки тела, перемещается параллельно самой себе,т.е. движение, при котором все точки тела описывают одинаковые траектории (Кржижановский В.Г. Физика. Справочник школьника. Донецк БАО,1998, с.106, р. 2). К недостаткам этого пособия также относится его низкая наглядность и неудобство в пользовании. Задачей полезной модели является создание учебно-наглядного пособия по физике, позволяющего повысить его демонстрационные возможности и удобство в пользовании. Техническим результатом полезной модели является повышение демонстрационных возможностей и удобства в пользовании. Это достигается тем, что в известном учебнонаглядном пособии по физике, содержащем тело,демонстрирующее поступательное движение, согласно полезной модели, оно выполнено в виде бруска, на одной стороне которого выполнены две выемки, а на его обратной стороне, на уровне выемок,выполнены две отметки в виде точек, соединнных между собой линией или линией в виде стрелки, при этом в отверстия выемок вставлен мел, имеющий шарообразную форму. Технический результат обеспечивается положением кусочков мела, вставленных в брусок. На чертежах представлено предлагаемое учебно-наглядное пособие по физике На фиг. 1 изображена одна сторона бруска с кусочками мела, вставленными в выемки на фиг. 2 обратная сторона бруска. Предлагаемое учебно-наглядное пособие содержит деревянный брусок 1 длиной 100 мм, шириной 50 мм и высотой 20 мм, на одной стороне 2 которого выполнены две выемки 3 диаметром 5-7 мм и глубиной 3-5 мм, расположенные на расстоянии 5060 мм друг от друга. В каждую из выемок 3 вставлен кусочек мела 4 шарообразной формы. На обратной стороне 5 бруска 1, на уровне выемок 3, выполнены две отметки 6 в виде точек, соединнных между собой жирной линией или линией в виде стрелки 7, а положение мела в выемках обозначено символами 8 в виде букв А и В. Предлагаемое учебно-наглядное пособие используют следующим образом. Стороной 2 бруска 1 касаются кусочками мела 4 классной доски и демонстрируют поступательное движение тврдого тела согласно определению поступательным движением называется движение тела, при котором прямая, соединяющая две любые точки тела, перемещается параллельно самой себе. Таким образом, предлагаемое учебно-наглядное пособие удобно в пользовании, так как позволяет повысить наглядность и демонстрационные возможности при использовании его в учебном процессе по сравнению с демонстрационными материалами,представленными в справочных пособиях. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Учебно-наглядное пособие по физике, содержащее тело, демонстрирующее поступательное движение, отличающееся тем, что оно выполнено в виде бруска, на одной стороне которого выполнены две выемки, а на его обратной стороне, на уровне выемок, выполнены две отметки в виде точек, соединенных между собой линией или линией в виде стрелки, при этом в каждую из выемок вставлен мел, имеющий шарообразную форму.
