Ловушка для летающих насекомых

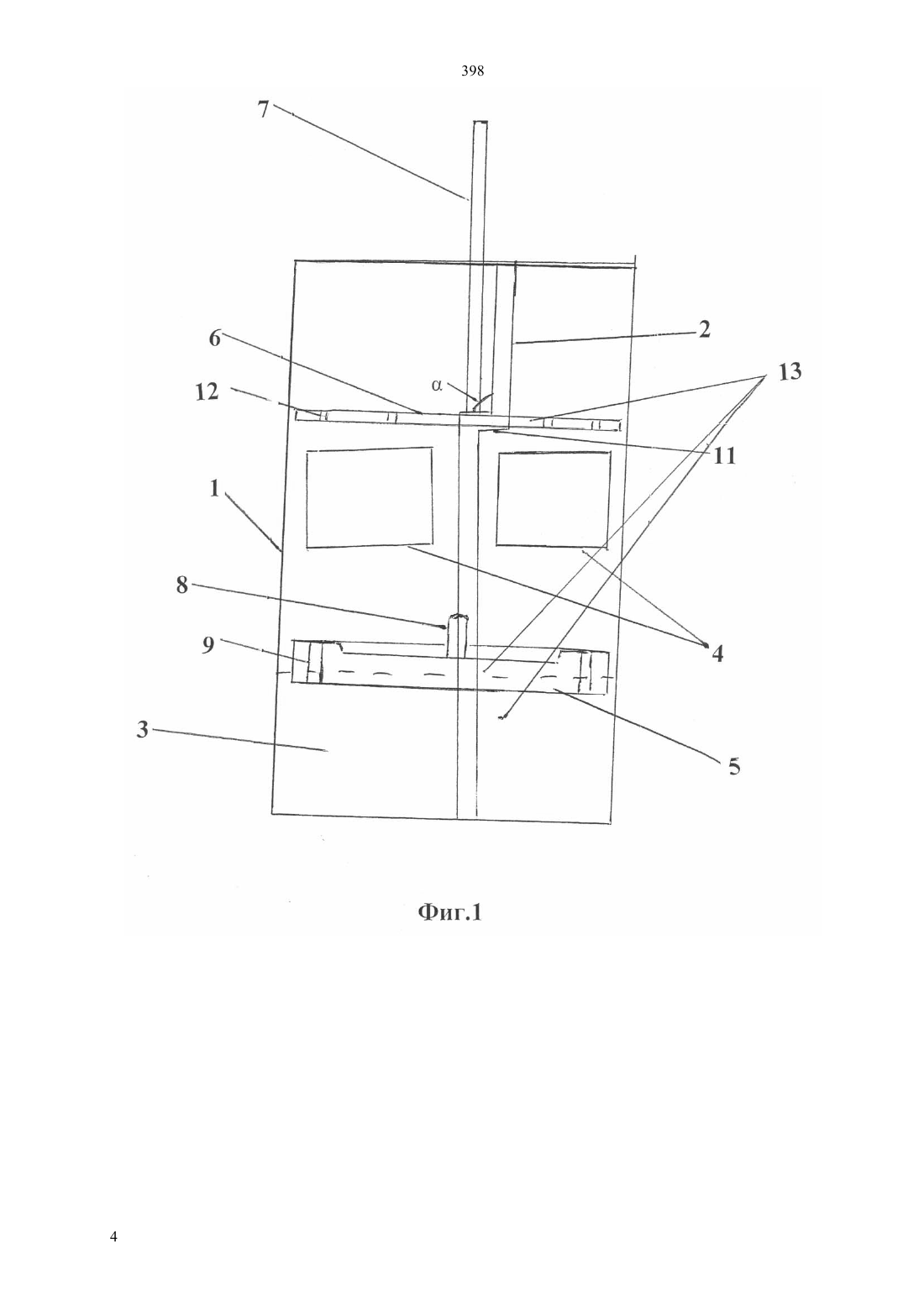

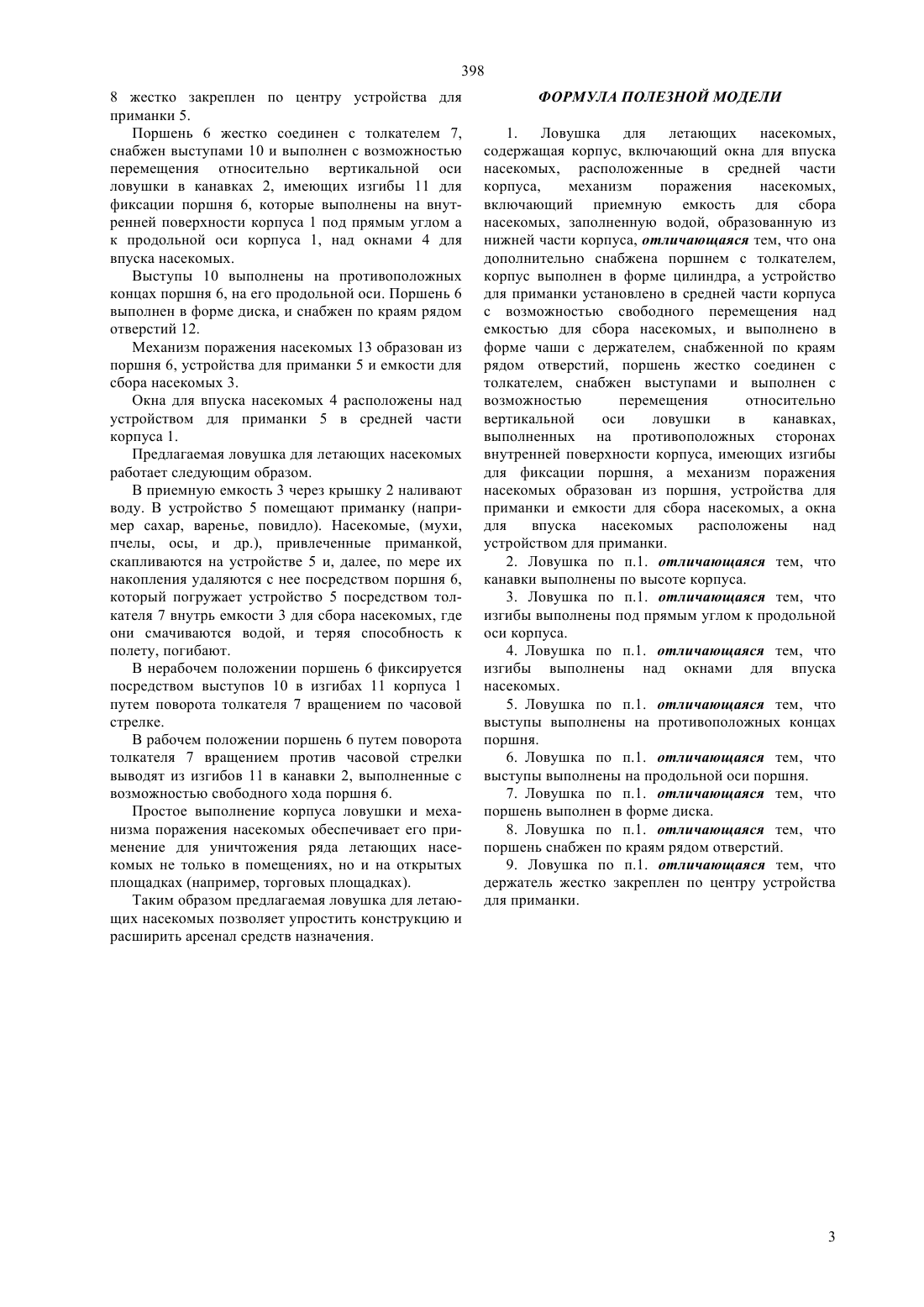

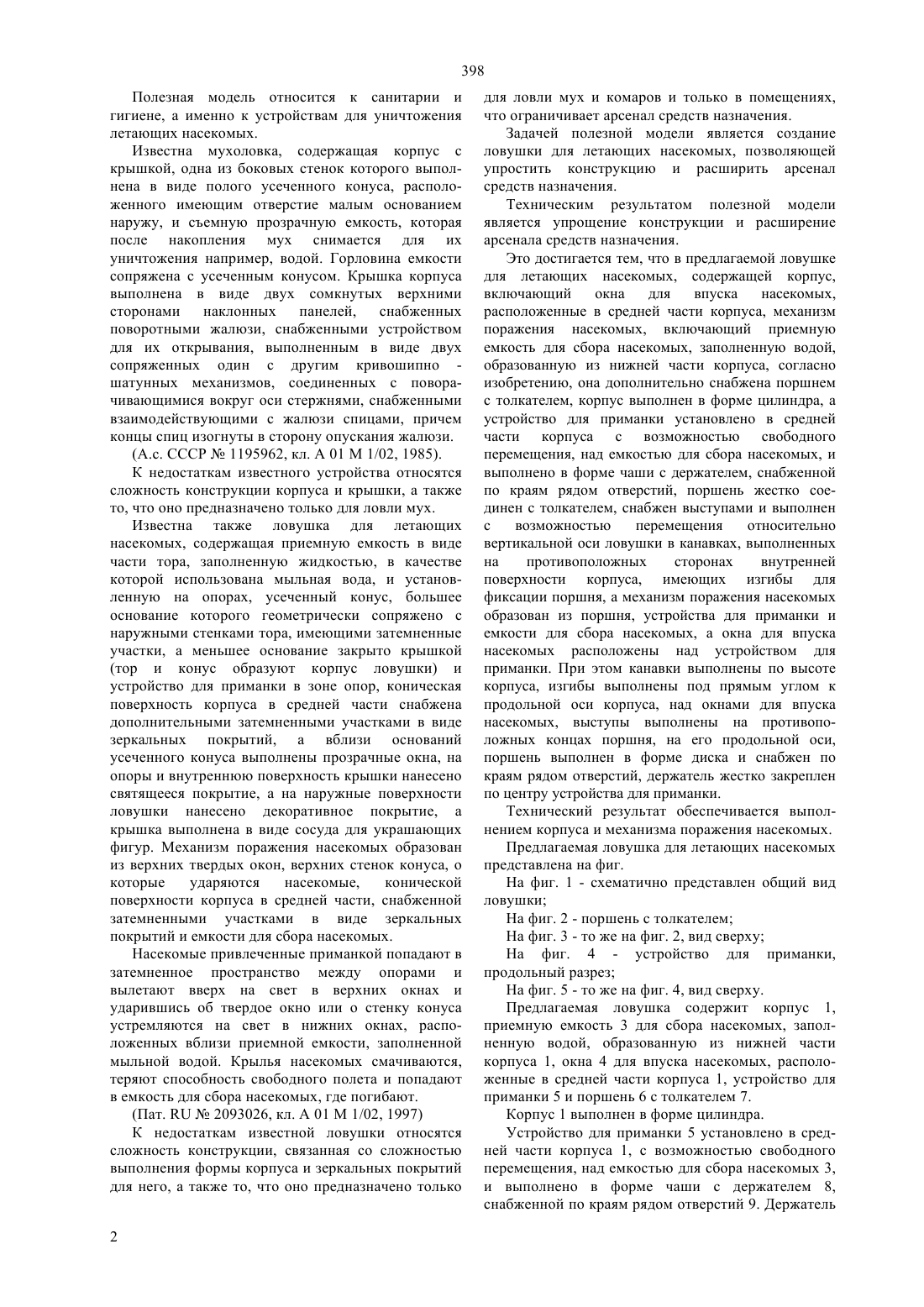

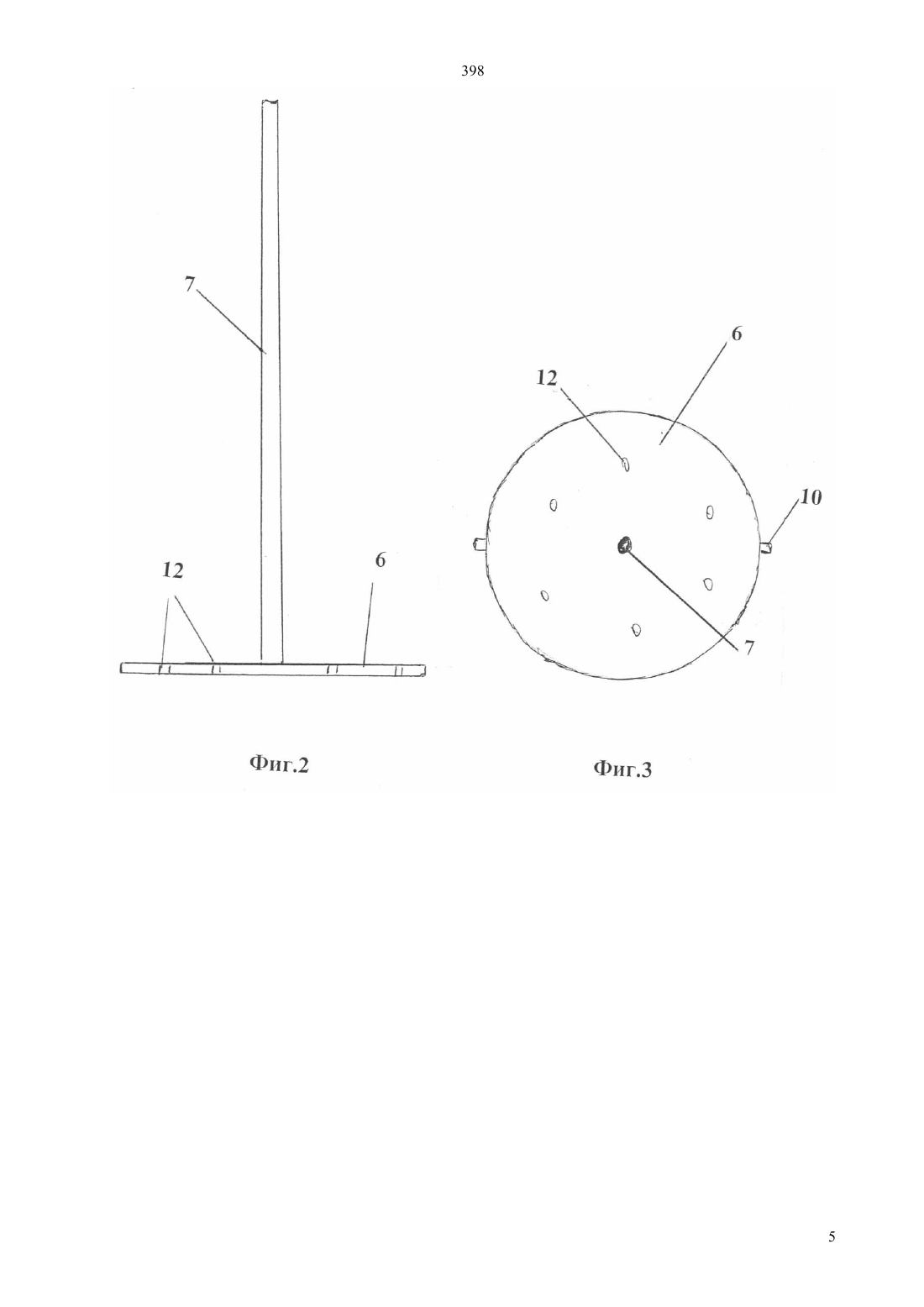

(51) 01 1/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ средней части корпуса с возможностью свободного перемещения, над емкостью для сбора насекомых, и выполнено в форме чаши с держателем, снабженной по краям рядом отверстий, поршень жестко соединен с толкателем, снабжен выступами и выполнен с возможностью перемещения относительно вертикальной оси ловушки в канавках,выполненных на противоположных сторонах внутренней поверхности корпуса, имеющих изгибы для фиксации поршня, а механизм поражения насекомых образован из поршня, устройства для приманки и емкости для сбора насекомых, а окна для впуска насекомых расположены над устройством для приманки. При этом канавки выполнены по высоте корпуса, изгибы выполнены под прямым углом к продольной оси корпуса, над окнами для впуска насекомых, выступы выполнены на противоположных концах поршня, на его продольной оси, поршень выполнен в форме диска и снабжен по краям рядом отверстий, держатель жестко закреплен по центру устройства для приманки.(54) ЛОВУШКА ДЛЯ ЛЕТАЮЩИХ НАСЕКОМЫХ(57) Полезная модель относится к санитарии и гигиене, а именно к устройствам для уничтожения летающих насекомых. Техническим результатом полезной модели является упрощение конструкции и расширение арсенала средств назначения. Это достигается тем, что в предлагаемой ловушке для летающих насекомых, содержащей корпус, включающий окна для впуска насекомых,расположенные в средней части корпуса, механизм поражения насекомых, включающий приемную емкость для сбора насекомых, заполненную водой,образованную из нижней части корпуса, согласно изобретению,она дополнительно снабжена поршнем с толкателем, корпус выполнен в форме цилиндра, а устройство для приманки установлено в 398 Полезная модель относится к санитарии и гигиене, а именно к устройствам для уничтожения летающих насекомых. Известна мухоловка, содержащая корпус с крышкой, одна из боковых стенок которого выполнена в виде полого усеченного конуса, расположенного имеющим отверстие малым основанием наружу, и съемную прозрачную емкость, которая после накопления мух снимается для их уничтожения например, водой. Горловина емкости сопряжена с усеченным конусом. Крышка корпуса выполнена в виде двух сомкнутых верхними сторонами наклонных панелей, снабженных поворотными жалюзи, снабженными устройством для их открывания, выполненным в виде двух сопряженных один с другим кривошипно шатунных механизмов, соединенных с поворачивающимися вокруг оси стержнями, снабженными взаимодействующими с жалюзи спицами, причем концы спиц изогнуты в сторону опускания жалюзи.(А.с. СССР 1195962, кл. А 01 М 1/02, 1985). К недостаткам известного устройства относятся сложность конструкции корпуса и крышки, а также то, что оно предназначено только для ловли мух. Известна также ловушка для летающих насекомых, содержащая приемную емкость в виде части тора, заполненную жидкостью, в качестве которой использована мыльная вода, и установленную на опорах, усеченный конус, большее основание которого геометрически сопряжено с наружными стенками тора, имеющими затемненные участки, а меньшее основание закрыто крышкой(тор и конус образуют корпус ловушки) и устройство для приманки в зоне опор, коническая поверхность корпуса в средней части снабжена дополнительными затемненными участками в виде зеркальных покрытий, а вблизи оснований усеченного конуса выполнены прозрачные окна, на опоры и внутреннюю поверхность крышки нанесено святящееся покрытие, а на наружные поверхности ловушки нанесено декоративное покрытие, а крышка выполнена в виде сосуда для украшающих фигур. Механизм поражения насекомых образован из верхних твердых окон, верхних стенок конуса, о которые ударяются насекомые,конической поверхности корпуса в средней части, снабженной затемненными участками в виде зеркальных покрытий и емкости для сбора насекомых. Насекомые привлеченные приманкой попадают в затемненное пространство между опорами и вылетают вверх на свет в верхних окнах и ударившись об твердое окно или о стенку конуса устремляются на свет в нижних окнах, расположенных вблизи приемной емкости, заполненной мыльной водой. Крылья насекомых смачиваются,теряют способность свободного полета и попадают в емкость для сбора насекомых, где погибают.(Пат.2093026, кл. А 01 М 1/02, 1997) К недостаткам известной ловушки относятся сложность конструкции, связанная со сложностью выполнения формы корпуса и зеркальных покрытий для него, а также то, что оно предназначено только 2 для ловли мух и комаров и только в помещениях,что ограничивает арсенал средств назначения. Задачей полезной модели является создание ловушки для летающих насекомых, позволяющей упростить конструкцию и расширить арсенал средств назначения. Техническим результатом полезной модели является упрощение конструкции и расширение арсенала средств назначения. Это достигается тем, что в предлагаемой ловушке для летающих насекомых, содержащей корпус,включающий окна для впуска насекомых,расположенные в средней части корпуса, механизм поражения насекомых, включающий приемную емкость для сбора насекомых, заполненную водой,образованную из нижней части корпуса, согласно изобретению, она дополнительно снабжена поршнем с толкателем, корпус выполнен в форме цилиндра, а устройство для приманки установлено в средней части корпуса с возможностью свободного перемещения, над емкостью для сбора насекомых, и выполнено в форме чаши с держателем, снабженной по краям рядом отверстий, поршень жестко соединен с толкателем, снабжен выступами и выполнен с возможностью перемещения относительно вертикальной оси ловушки в канавках, выполненных на противоположных сторонах внутренней поверхности корпуса, имеющих изгибы для фиксации поршня, а механизм поражения насекомых образован из поршня, устройства для приманки и емкости для сбора насекомых, а окна для впуска насекомых расположены над устройством для приманки. При этом канавки выполнены по высоте корпуса, изгибы выполнены под прямым углом к продольной оси корпуса, над окнами для впуска насекомых, выступы выполнены на противоположных концах поршня, на его продольной оси,поршень выполнен в форме диска и снабжен по краям рядом отверстий, держатель жестко закреплен по центру устройства для приманки. Технический результат обеспечивается выполнением корпуса и механизма поражения насекомых. Предлагаемая ловушка для летающих насекомых представлена на фиг. На фиг. 1 - схематично представлен общий вид ловушки На фиг. 2 - поршень с толкателем На фиг. 3 - то же на фиг. 2, вид сверху На фиг. 4 - устройство для приманки,продольный разрез На фиг. 5 - то же на фиг. 4, вид сверху. Предлагаемая ловушка содержит корпус 1,приемную емкость 3 для сбора насекомых, заполненную водой, образованную из нижней части корпуса 1, окна 4 для впуска насекомых, расположенные в средней части корпуса 1, устройство для приманки 5 и поршень 6 с толкателем 7. Корпус 1 выполнен в форме цилиндра. Устройство для приманки 5 установлено в средней части корпуса 1, с возможностью свободного перемещения, над емкостью для сбора насекомых 3,и выполнено в форме чаши с держателем 8,снабженной по краям рядом отверстий 9. Держатель 398 8 жестко закреплен по центру устройства для приманки 5. Поршень 6 жестко соединен с толкателем 7,снабжен выступами 10 и выполнен с возможностью перемещения относительно вертикальной оси ловушки в канавках 2, имеющих изгибы 11 для фиксации поршня 6, которые выполнены на внутренней поверхности корпуса 1 под прямым углом а к продольной оси корпуса 1, над окнами 4 для впуска насекомых. Выступы 10 выполнены на противоположных концах поршня 6, на его продольной оси. Поршень 6 выполнен в форме диска, и снабжен по краям рядом отверстий 12. Механизм поражения насекомых 13 образован из поршня 6, устройства для приманки 5 и емкости для сбора насекомых 3. Окна для впуска насекомых 4 расположены над устройством для приманки 5 в средней части корпуса 1. Предлагаемая ловушка для летающих насекомых работает следующим образом. В приемную емкость 3 через крышку 2 наливают воду. В устройство 5 помещают приманку (например сахар, варенье, повидло). Насекомые, (мухи,пчелы, осы, и др.), привлеченные приманкой,скапливаются на устройстве 5 и, далее, по мере их накопления удаляются с нее посредством поршня 6,который погружает устройство 5 посредством толкателя 7 внутрь емкости 3 для сбора насекомых, где они смачиваются водой, и теряя способность к полету, погибают. В нерабочем положении поршень 6 фиксируется посредством выступов 10 в изгибах 11 корпуса 1 путем поворота толкателя 7 вращением по часовой стрелке. В рабочем положении поршень 6 путем поворота толкателя 7 вращением против часовой стрелки выводят из изгибов 11 в канавки 2, выполненные с возможностью свободного хода поршня 6. Простое выполнение корпуса ловушки и механизма поражения насекомых обеспечивает его применение для уничтожения ряда летающих насекомых не только в помещениях, но и на открытых площадках (например, торговых площадках). Таким образом предлагаемая ловушка для летающих насекомых позволяет упростить конструкцию и расширить арсенал средств назначения. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Ловушка для летающих насекомых,содержащая корпус, включающий окна для впуска насекомых, расположенные в средней части корпуса,механизм поражения насекомых,включающий приемную емкость для сбора насекомых, заполненную водой, образованную из нижней части корпуса, отличающаяся тем, что она дополнительно снабжена поршнем с толкателем,корпус выполнен в форме цилиндра, а устройство для приманки установлено в средней части корпуса с возможностью свободного перемещения над емкостью для сбора насекомых, и выполнено в форме чаши с держателем, снабженной по краям рядом отверстий, поршень жестко соединен с толкателем, снабжен выступами и выполнен с возможностью перемещения относительно вертикальной оси ловушки в канавках,выполненных на противоположных сторонах внутренней поверхности корпуса, имеющих изгибы для фиксации поршня, а механизм поражения насекомых образован из поршня, устройства для приманки и емкости для сбора насекомых, а окна для впуска насекомых расположены над устройством для приманки. 2. Ловушка по п.1. отличающаяся тем, что канавки выполнены по высоте корпуса. 3. Ловушка по п.1. отличающаяся тем, что изгибы выполнены под прямым углом к продольной оси корпуса. 4. Ловушка по п.1. отличающаяся тем, что изгибы выполнены над окнами для впуска насекомых. 5. Ловушка по п.1. отличающаяся тем, что выступы выполнены на противоположных концах поршня. 6. Ловушка по п.1. отличающаяся тем, что выступы выполнены на продольной оси поршня. 7. Ловушка по п.1. отличающаяся тем, что поршень выполнен в форме диска. 8. Ловушка по п.1. отличающаяся тем, что поршень снабжен по краям рядом отверстий. 9. Ловушка по п.1. отличающаяся тем, что держатель жестко закреплен по центру устройства для приманки.
