Дноуглубительное устройство для локального углубления рыбозимовальных ям в периоды ледостава и открытой воды

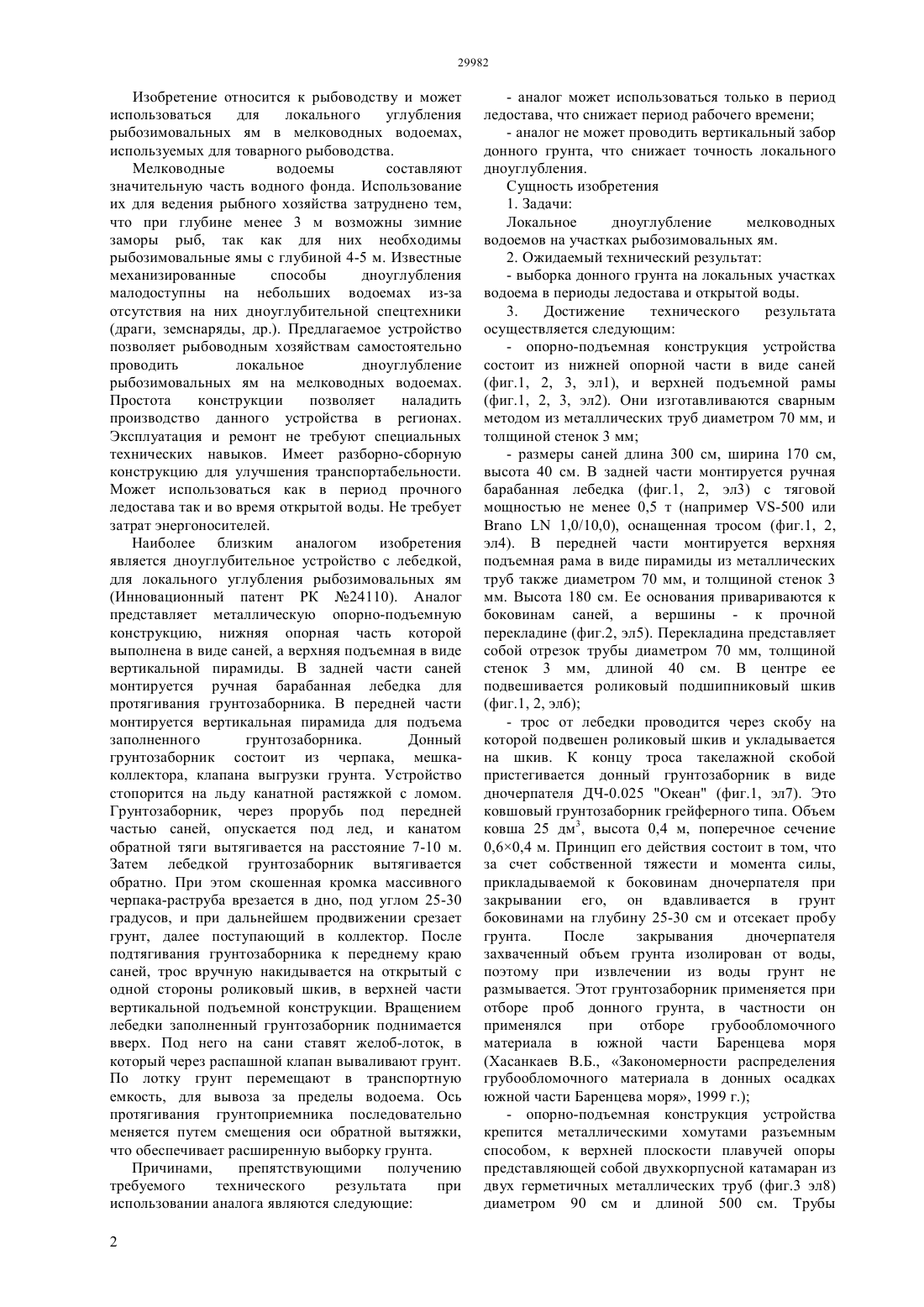

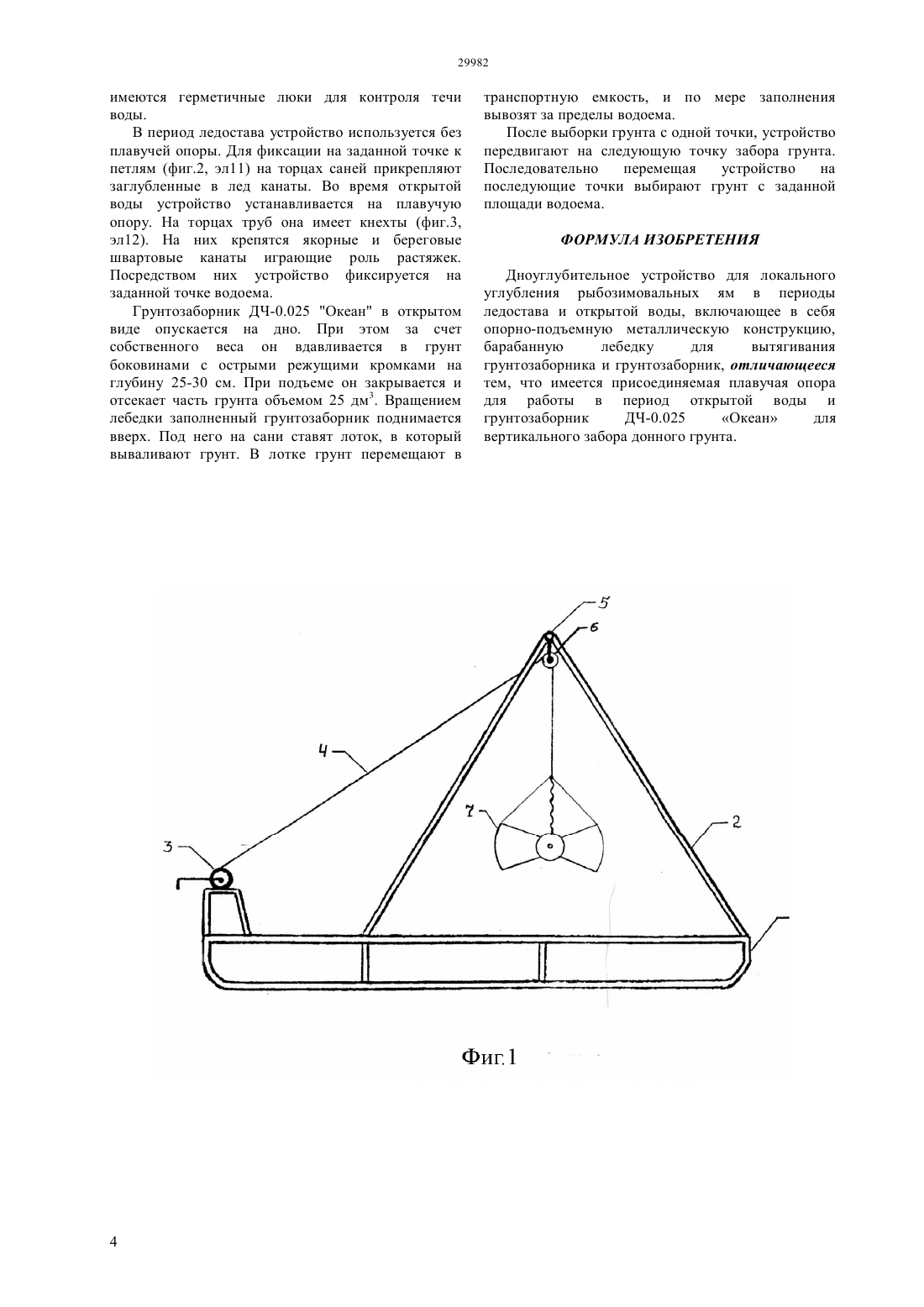

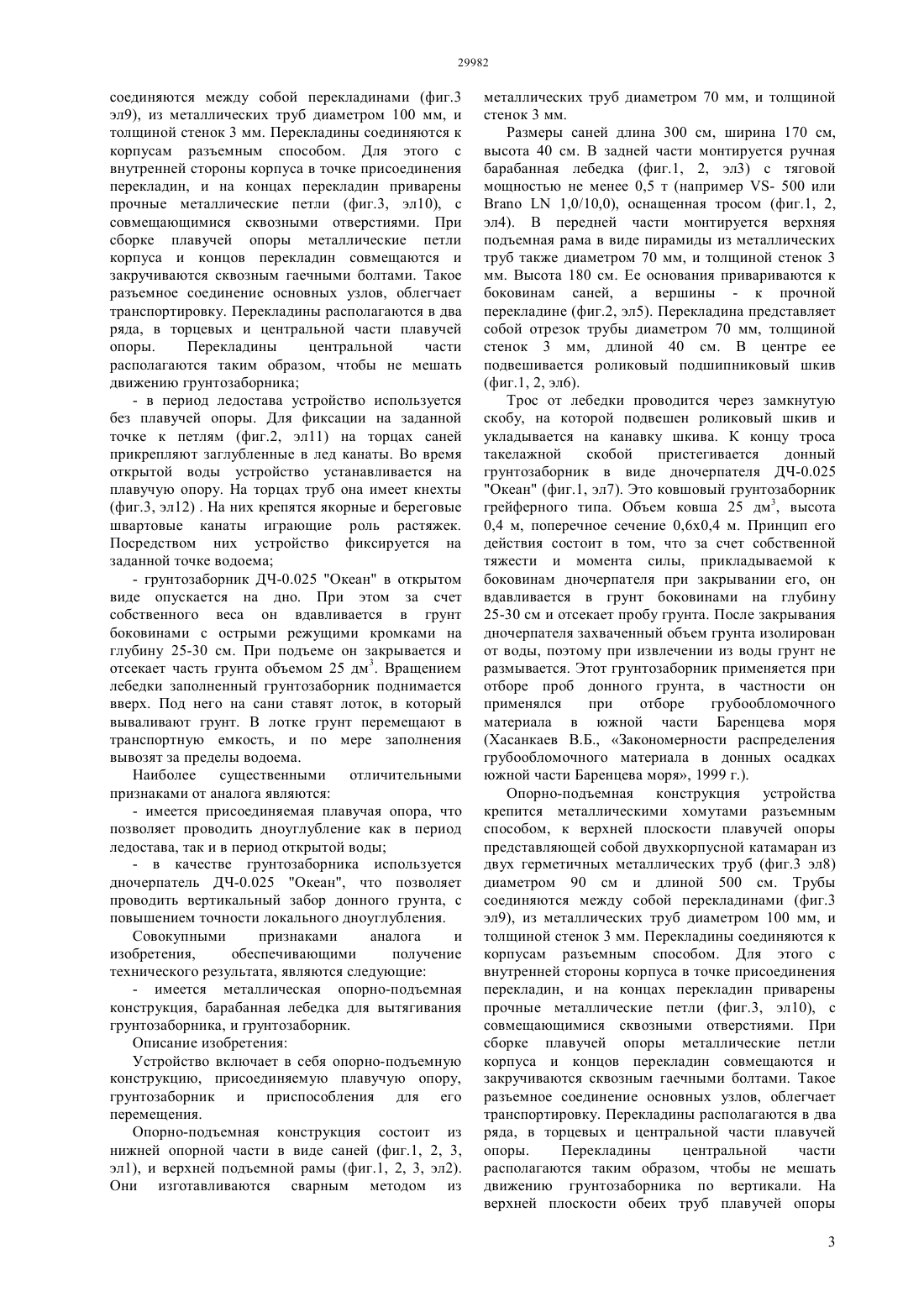

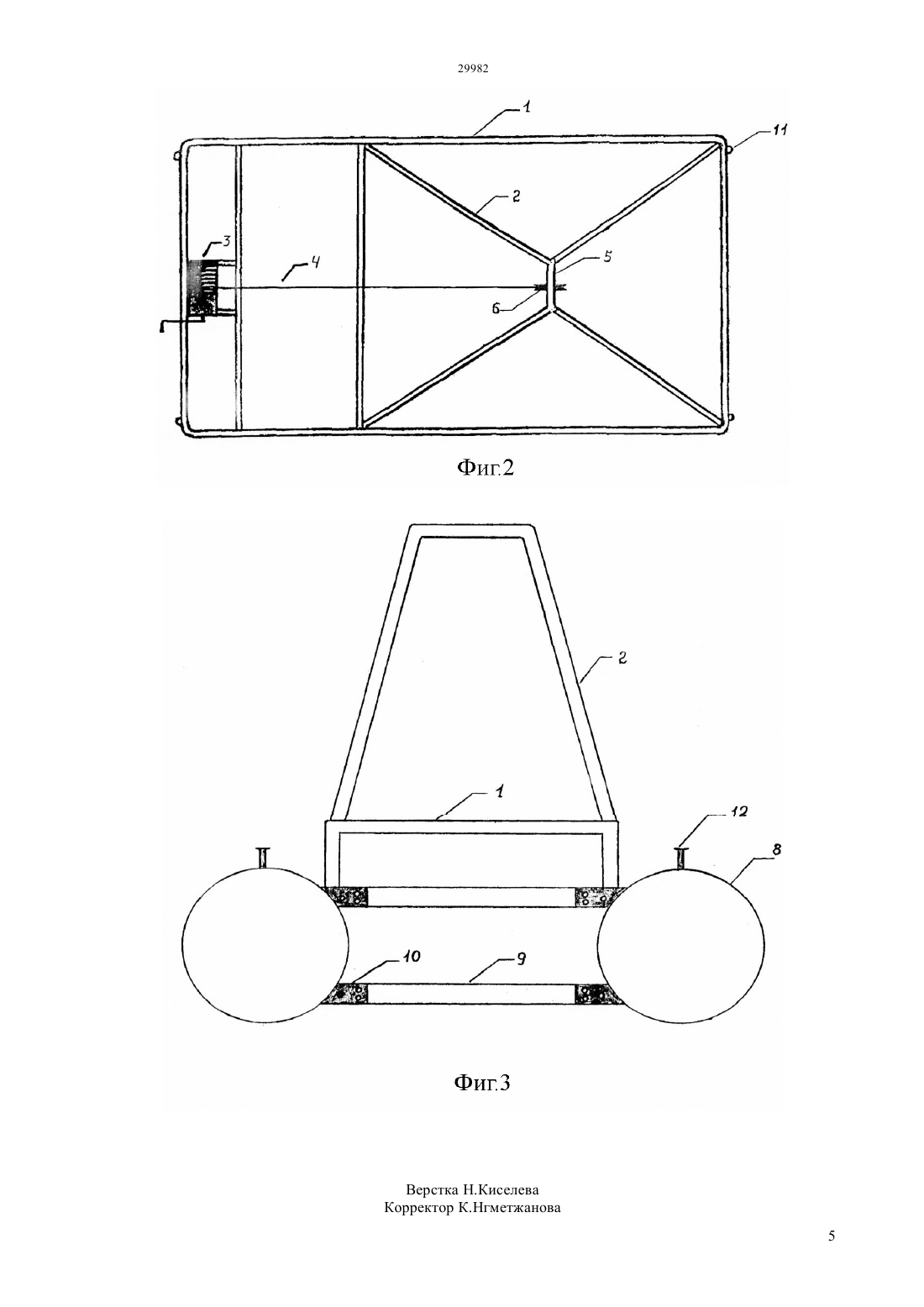

(51) 02 9/08 (2006.01) 01 61/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ верхней подъемной рамы. В задней части монтируется ручная барабанная лебедка. В передней части монтируется верхняя подъемная рама в виде пирамиды из металлических труб с роликовым подшипниковым шкивом для троса лебедки. К концу троса такелажной скобой пристегивается донный грунтозаборник в виде дночерпателя ДЧ-0.025 Океан. Опорно-подъемная конструкция устройства крепится металлическими хомутами разъемным способом, к верхней плоскости плавучей опоры представляющей собой двухкорпусной катамаран из двух герметичных металлических труб с разъемным соединением основных узлов. В период ледостава устройство используется без плавучей опоры. Грунтозаборник ДЧ-0.025 Океан в открытом виде опускается на дно. При этом за счет собственного веса он вдавливается в грунт боковинами с острыми режущими кромками на глубину 25-30 см. При подъеме он закрывается и отсекает часть грунта объемом 25 дм 3. Вращением лебедки заполненный грунтозаборник поднимается вверх. Под него на сани ставят лоток, в который вываливают грунт. В лотке грунт перемещают в транспортную емкость, и по мере заполнения вывозят за пределы водоема. Совокупными признаками аналога и изобретения,обеспечивающими получение технического результата, являются следующие- имеется металлическая опорно-подъемная конструкция, барабанная лебедка для вытягивания грунтозаборника, и грунтозаборник.(72) Исбеков Куаныш Байболатович Асылбекова Сауле Жангировна Ярмолкевич Анна Александровна Ким Аркадий Игнатьевич(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт рыбного хозяйства(54) ДНОУГЛУБИТЕЛЬНОЕ УСТРОЙСТВО ДЛЯ ЛОКАЛЬНОГО УГЛУБЛЕНИЯ РЫБОЗИМОВАЛЬНЫХ ЯМ, В ПЕРИОДЫ ЛЕДОСТАВА И ОТКРЫТОЙ ВОДЫ(57) Дноуглубительное устройство для локального углубления рыбозимовальных ям в периоды ледостава и открытой воды, позволяет рыбоводным хозяйствам самостоятельно проводить локальное дноуглубление рыбозимовальных ям на мелководных водоемах. Эксплуатация и ремонт не требуют специальных технических навыков. Имеет разборно-сборную конструкцию для улучшения транспортабельности. Наиболее близким аналогом изобретения является дноуглубительное устройство с лебедкой,для локального углубления рыбозимовальных ям(Инновационный патент РК 24110). Причинами,препятствующими получению требуемого технического результата при использовании аналога является то что он используется только в период ледостава, и не может проводить вертикальный забор донного грунта. Опорно-подъемная конструкция устройства состоит из нижней опорной части в виде саней и Изобретение относится к рыбоводству и может использоваться для локального углубления рыбозимовальных ям в мелководных водоемах,используемых для товарного рыбоводства. Мелководные водоемы составляют значительную часть водного фонда. Использование их для ведения рыбного хозяйства затруднено тем,что при глубине менее 3 м возможны зимние заморы рыб, так как для них необходимы рыбозимовальные ямы с глубиной 4-5 м. Известные механизированные способы дноуглубления малодоступны на небольших водоемах из-за отсутствия на них дноуглубительной спецтехники(драги, земснаряды, др.). Предлагаемое устройство позволяет рыбоводным хозяйствам самостоятельно проводить локальное дноуглубление рыбозимовальных ям на мелководных водоемах. Простота конструкции позволяет наладить производство данного устройства в регионах. Эксплуатация и ремонт не требуют специальных технических навыков. Имеет разборно-сборную конструкцию для улучшения транспортабельности. Может использоваться как в период прочного ледостава так и во время открытой воды. Не требует затрат энергоносителей. Наиболее близким аналогом изобретения является дноуглубительное устройство с лебедкой,для локального углубления рыбозимовальных ям(Инновационный патент РК 24110). Аналог представляет металлическую опорно-подъемную конструкцию, нижняя опорная часть которой выполнена в виде саней, а верхняя подъемная в виде вертикальной пирамиды. В задней части саней монтируется ручная барабанная лебедка для протягивания грунтозаборника. В передней части монтируется вертикальная пирамида для подъема заполненного грунтозаборника. Донный грунтозаборник состоит из черпака, мешкаколлектора, клапана выгрузки грунта. Устройство стопорится на льду канатной растяжкой с ломом. Грунтозаборник, через прорубь под передней частью саней, опускается под лед, и канатом обратной тяги вытягивается на расстояние 7-10 м. Затем лебедкой грунтозаборник вытягивается обратно. При этом скошенная кромка массивного черпака-раструба врезается в дно, под углом 25-30 градусов, и при дальнейшем продвижении срезает грунт, далее поступающий в коллектор. После подтягивания грунтозаборника к переднему краю саней, трос вручную накидывается на открытый с одной стороны роликовый шкив, в верхней части вертикальной подъемной конструкции. Вращением лебедки заполненный грунтозаборник поднимается вверх. Под него на сани ставят желоб-лоток, в который через распашной клапан вываливают грунт. По лотку грунт перемещают в транспортную емкость, для вывоза за пределы водоема. Ось протягивания грунтоприемника последовательно меняется путем смещения оси обратной вытяжки,что обеспечивает расширенную выборку грунта. Причинами,препятствующими получению требуемого технического результата при использовании аналога являются следующие 2- аналог может использоваться только в период ледостава, что снижает период рабочего времени- аналог не может проводить вертикальный забор донного грунта, что снижает точность локального дноуглубления. Сущность изобретения 1. Задачи Локальное дноуглубление мелководных водоемов на участках рыбозимовальных ям. 2. Ожидаемый технический результат- выборка донного грунта на локальных участках водоема в периоды ледостава и открытой воды. 3. Достижение технического результата осуществляется следующим- опорно-подъемная конструкция устройства состоит из нижней опорной части в виде саней(фиг.1, 2, 3, эл 2). Они изготавливаются сварным методом из металлических труб диаметром 70 мм, и толщиной стенок 3 мм- размеры саней длина 300 см, ширина 170 см,высота 40 см. В задней части монтируется ручная барабанная лебедка (фиг.1, 2, эл 3) с тяговой мощностью не менее 0,5 т (например -500 или 1,0/10,0), оснащенная тросом (фиг.1, 2,эл 4). В передней части монтируется верхняя подъемная рама в виде пирамиды из металлических труб также диаметром 70 мм, и толщиной стенок 3 мм. Высота 180 см. Ее основания привариваются к боковинам саней, а вершины - к прочной перекладине (фиг.2, эл 5). Перекладина представляет собой отрезок трубы диаметром 70 мм, толщиной стенок 3 мм, длиной 40 см. В центре ее подвешивается роликовый подшипниковый шкив- трос от лебедки проводится через скобу на которой подвешен роликовый шкив и укладывается на шкив. К концу троса такелажной скобой пристегивается донный грунтозаборник в виде дночерпателя ДЧ-0.025 Океан (фиг.1, эл 7). Это ковшовый грунтозаборник грейферного типа. Объем ковша 25 дм 3, высота 0,4 м, поперечное сечение 0,60,4 м. Принцип его действия состоит в том, что за счет собственной тяжести и момента силы,прикладываемой к боковинам дночерпателя при закрывании его, он вдавливается в грунт боковинами на глубину 25-30 см и отсекает пробу грунта. После закрывания дночерпателя захваченный объем грунта изолирован от воды,поэтому при извлечении из воды грунт не размывается. Этот грунтозаборник применяется при отборе проб донного грунта, в частности он применялся при отборе грубообломочного материала в южной части Баренцева моря(Хасанкаев В.Б., Закономерности распределения грубообломочного материала в донных осадках южной части Баренцева моря, 1999 г.)- опорно-подъемная конструкция устройства крепится металлическими хомутами разъемным способом, к верхней плоскости плавучей опоры представляющей собой двухкорпусной катамаран из двух герметичных металлических труб (фиг.3 эл 8) диаметром 90 см и длиной 500 см. Трубы соединяются между собой перекладинами (фиг.3 эл 9), из металлических труб диаметром 100 мм, и толщиной стенок 3 мм. Перекладины соединяются к корпусам разъемным способом. Для этого с внутренней стороны корпуса в точке присоединения перекладин, и на концах перекладин приварены прочные металлические петли (фиг.3, эл 10), с совмещающимися сквозными отверстиями. При сборке плавучей опоры металлические петли корпуса и концов перекладин совмещаются и закручиваются сквозным гаечными болтами. Такое разъемное соединение основных узлов, облегчает транспортировку. Перекладины располагаются в два ряда, в торцевых и центральной части плавучей опоры. Перекладины центральной части располагаются таким образом, чтобы не мешать движению грунтозаборника- в период ледостава устройство используется без плавучей опоры. Для фиксации на заданной точке к петлям (фиг.2, эл 11) на торцах саней прикрепляют заглубленные в лед канаты. Во время открытой воды устройство устанавливается на плавучую опору. На торцах труб она имеет кнехты(фиг.3, эл 12) . На них крепятся якорные и береговые швартовые канаты играющие роль растяжек. Посредством них устройство фиксируется на заданной точке водоема- грунтозаборник ДЧ-0.025 Океан в открытом виде опускается на дно. При этом за счет собственного веса он вдавливается в грунт боковинами с острыми режущими кромками на глубину 25-30 см. При подъеме он закрывается и отсекает часть грунта объемом 25 дм 3. Вращением лебедки заполненный грунтозаборник поднимается вверх. Под него на сани ставят лоток, в который вываливают грунт. В лотке грунт перемещают в транспортную емкость, и по мере заполнения вывозят за пределы водоема. Наиболее существенными отличительными признаками от аналога являются- имеется присоединяемая плавучая опора, что позволяет проводить дноуглубление как в период ледостава, так и в период открытой воды- в качестве грунтозаборника используется дночерпатель ДЧ-0.025 Океан, что позволяет проводить вертикальный забор донного грунта, с повышением точности локального дноуглубления. Совокупными признаками аналога и изобретения,обеспечивающими получение технического результата, являются следующие- имеется металлическая опорно-подъемная конструкция, барабанная лебедка для вытягивания грунтозаборника, и грунтозаборник. Описание изобретения Устройство включает в себя опорно-подъемную конструкцию, присоединяемую плавучую опору,грунтозаборник и приспособления для его перемещения. Опорно-подъемная конструкция состоит из нижней опорной части в виде саней (фиг.1, 2, 3,эл 1), и верхней подъемной рамы (фиг.1, 2, 3, эл 2). Они изготавливаются сварным методом из металлических труб диаметром 70 мм, и толщиной стенок 3 мм. Размеры саней длина 300 см, ширина 170 см,высота 40 см. В задней части монтируется ручная барабанная лебедка (фиг.1, 2, эл 3) с тяговой мощностью не менее 0,5 т (например - 500 или 1,0/10,0), оснащенная тросом (фиг.1, 2,эл 4). В передней части монтируется верхняя подъемная рама в виде пирамиды из металлических труб также диаметром 70 мм, и толщиной стенок 3 мм. Высота 180 см. Ее основания привариваются к боковинам саней, а вершины - к прочной перекладине (фиг.2, эл 5). Перекладина представляет собой отрезок трубы диаметром 70 мм, толщиной стенок 3 мм, длиной 40 см. В центре ее подвешивается роликовый подшипниковый шкив(фиг.1, 2, эл 6). Трос от лебедки проводится через замкнутую скобу, на которой подвешен роликовый шкив и укладывается на канавку шкива. К концу троса такелажной скобой пристегивается донный грунтозаборник в виде дночерпателя ДЧ-0.025 Океан (фиг.1, эл 7). Это ковшовый грунтозаборник грейферного типа. Объем ковша 25 дм 3, высота 0,4 м, поперечное сечение 0,60,4 м. Принцип его действия состоит в том, что за счет собственной тяжести и момента силы, прикладываемой к боковинам дночерпателя при закрывании его, он вдавливается в грунт боковинами на глубину 25-30 см и отсекает пробу грунта. После закрывания дночерпателя захваченный объем грунта изолирован от воды, поэтому при извлечении из воды грунт не размывается. Этот грунтозаборник применяется при отборе проб донного грунта, в частности он применялся при отборе грубообломочного материала в южной части Баренцева моря(Хасанкаев В.Б., Закономерности распределения грубообломочного материала в донных осадках южной части Баренцева моря, 1999 г.). Опорно-подъемная конструкция устройства крепится металлическими хомутами разъемным способом, к верхней плоскости плавучей опоры представляющей собой двухкорпусной катамаран из двух герметичных металлических труб (фиг.3 эл 8) диаметром 90 см и длиной 500 см. Трубы соединяются между собой перекладинами (фиг.3 эл 9), из металлических труб диаметром 100 мм, и толщиной стенок 3 мм. Перекладины соединяются к корпусам разъемным способом. Для этого с внутренней стороны корпуса в точке присоединения перекладин, и на концах перекладин приварены прочные металлические петли (фиг.3, эл 10), с совмещающимися сквозными отверстиями. При сборке плавучей опоры металлические петли корпуса и концов перекладин совмещаются и закручиваются сквозным гаечными болтами. Такое разъемное соединение основных узлов, облегчает транспортировку. Перекладины располагаются в два ряда, в торцевых и центральной части плавучей опоры. Перекладины центральной части располагаются таким образом, чтобы не мешать движению грунтозаборника по вертикали. На верхней плоскости обеих труб плавучей опоры 3 имеются герметичные люки для контроля течи воды. В период ледостава устройство используется без плавучей опоры. Для фиксации на заданной точке к петлям (фиг.2, эл 11) на торцах саней прикрепляют заглубленные в лед канаты. Во время открытой воды устройство устанавливается на плавучую опору. На торцах труб она имеет кнехты (фиг.3,эл 12). На них крепятся якорные и береговые швартовые канаты играющие роль растяжек. Посредством них устройство фиксируется на заданной точке водоема. Грунтозаборник ДЧ-0.025 Океан в открытом виде опускается на дно. При этом за счет собственного веса он вдавливается в грунт боковинами с острыми режущими кромками на глубину 25-30 см. При подъеме он закрывается и отсекает часть грунта объемом 25 дм 3. Вращением лебедки заполненный грунтозаборник поднимается вверх. Под него на сани ставят лоток, в который вываливают грунт. В лотке грунт перемещают в транспортную емкость, и по мере заполнения вывозят за пределы водоема. После выборки грунта с одной точки, устройство передвигают на следующую точку забора грунта. Последовательно перемещая устройство на последующие точки выбирают грунт с заданной площади водоема. ФОРМУЛА ИЗОБРЕТЕНИЯ Дноуглубительное устройство для локального углубления рыбозимовальных ям в периоды ледостава и открытой воды, включающее в себя опорно-подъемную металлическую конструкцию,барабанную лебедку для вытягивания грунтозаборника и грунтозаборник, отличающееся тем, что имеется присоединяемая плавучая опора для работы в период открытой воды и грунтозаборник ДЧ-0.025 Океан для вертикального забора донного грунта.
