Котел водогрейный

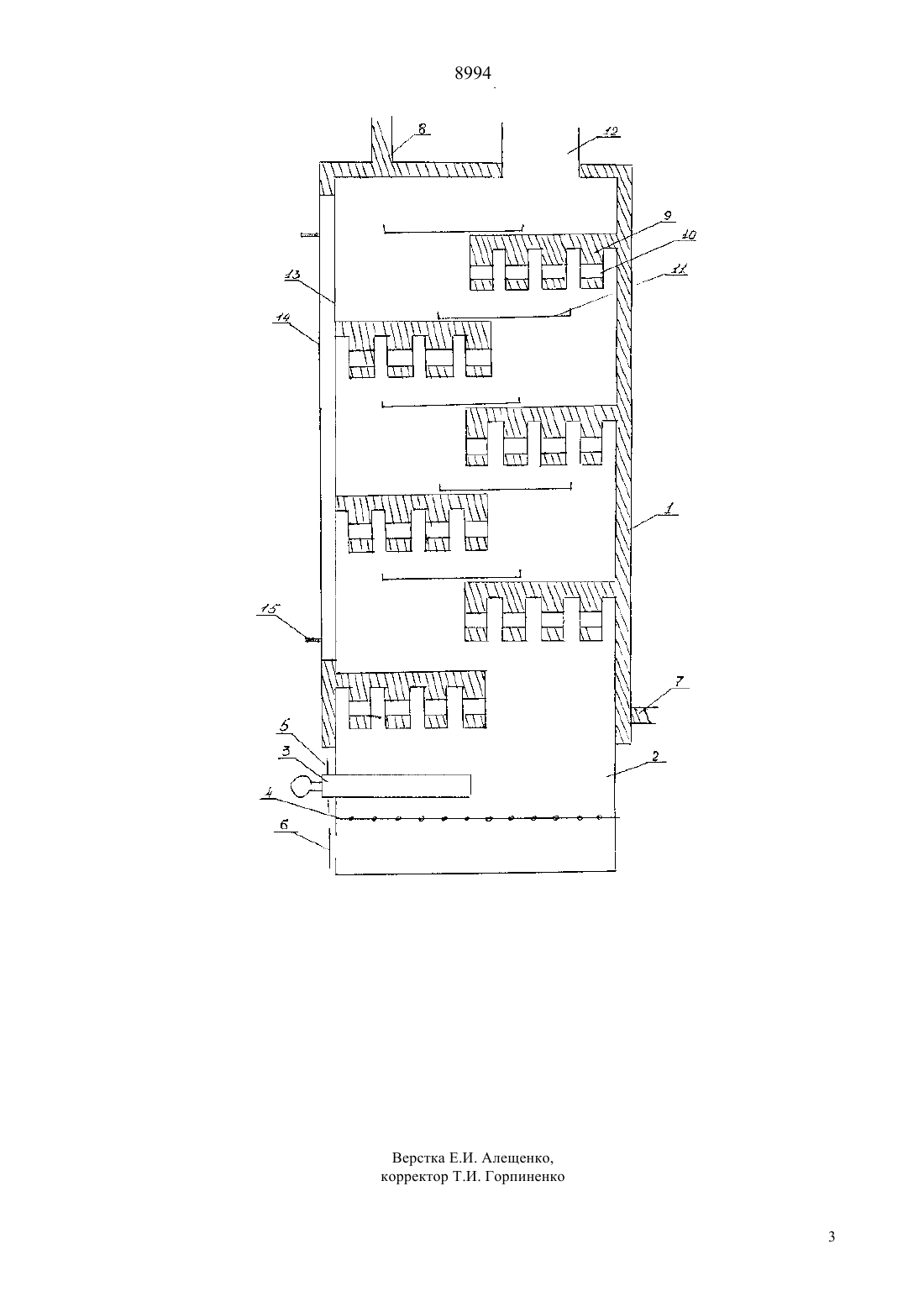

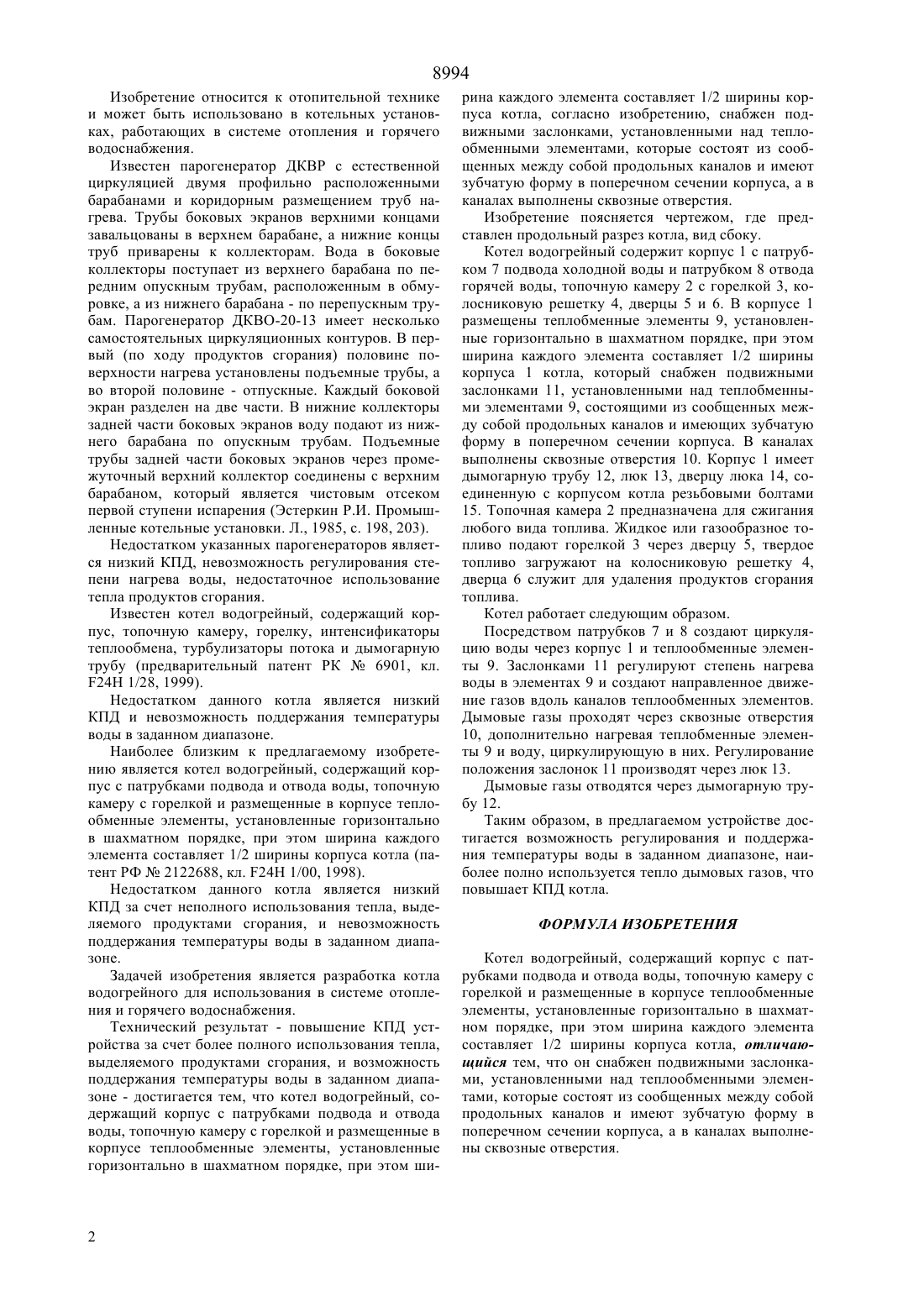

(51)7 24 1/44 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(76) Утебаев Манап Утебаевич Минглибаев Темирбек Спабекович(57) Изобретение относится к отопительной технике и может быть использовано в котельных установках, работающих в системе отопления и горячего водоснабжения. Повышение КПД устройства за счет более полного использования тепла, выделяемого продуктами сгорания, и возможность поддержания температуры воды в заданном диапазоне достигается тем, что котел водогрейный, содержащий корпус с патрубками подвода и отвода воды, топочную камеру с горелкой и размещенные в корпусе теплообменные элементы, установленные горизонтально в шахматном порядке, при этом ширина каждого элемента составляет 1/2 ширины корпуса котла, согласно изобретению, снабжен подвижными заслонками,установленными над теплообменными элементами,которые состоят из сообщенных между собой продольных каналов и имеют зубчатую форму в поперечном сечении корпуса, а в каналах выполнены сквозные отверстия. 8994 Изобретение относится к отопительной технике и может быть использовано в котельных установках, работающих в системе отопления и горячего водоснабжения. Известен парогенератор ДКВР с естественной циркуляцией двумя профильно расположенными барабанами и коридорным размещением труб нагрева. Трубы боковых экранов верхними концами завальцованы в верхнем барабане, а нижние концы труб приварены к коллекторам. Вода в боковые коллекторы поступает из верхнего барабана по передним опускным трубам, расположенным в обмуровке, а из нижнего барабана - по перепускным трубам. Парогенератор ДКВО-20-13 имеет несколько самостоятельных циркуляционных контуров. В первый (по ходу продуктов сгорания) половине поверхности нагрева установлены подъемные трубы, а во второй половине - отпускные. Каждый боковой экран разделен на две части. В нижние коллекторы задней части боковых экранов воду подают из нижнего барабана по опускным трубам. Подъемные трубы задней части боковых экранов через промежуточный верхний коллектор соединены с верхним барабаном, который является чистовым отсеком первой ступени испарения (Эстеркин Р.И. Промышленные котельные установки. Л., 1985, с. 198, 203). Недостатком указанных парогенераторов является низкий КПД, невозможность регулирования степени нагрева воды, недостаточное использование тепла продуктов сгорания. Известен котел водогрейный, содержащий корпус, топочную камеру, горелку, интенсификаторы теплообмена, турбулизаторы потока и дымогарную трубу (предварительный патент РК 6901, кл. 24 1/28, 1999). Недостатком данного котла является низкий КПД и невозможность поддержания температуры воды в заданном диапазоне. Наиболее близким к предлагаемому изобретению является котел водогрейный, содержащий корпус с патрубками подвода и отвода воды, топочную камеру с горелкой и размещенные в корпусе теплообменные элементы, установленные горизонтально в шахматном порядке, при этом ширина каждого элемента составляет 1/2 ширины корпуса котла (патент РФ 2122688, кл. 24 1/00, 1998). Недостатком данного котла является низкий КПД за счет неполного использования тепла, выделяемого продуктами сгорания, и невозможность поддержания температуры воды в заданном диапазоне. Задачей изобретения является разработка котла водогрейного для использования в системе отопления и горячего водоснабжения. Технический результат - повышение КПД устройства за счет более полного использования тепла,выделяемого продуктами сгорания, и возможность поддержания температуры воды в заданном диапазоне - достигается тем, что котел водогрейный, содержащий корпус с патрубками подвода и отвода воды, топочную камеру с горелкой и размещенные в корпусе теплообменные элементы, установленные горизонтально в шахматном порядке, при этом ши 2 рина каждого элемента составляет 1/2 ширины корпуса котла, согласно изобретению, снабжен подвижными заслонками, установленными над теплообменными элементами, которые состоят из сообщенных между собой продольных каналов и имеют зубчатую форму в поперечном сечении корпуса, а в каналах выполнены сквозные отверстия. Изобретение поясняется чертежом, где представлен продольный разрез котла, вид сбоку. Котел водогрейный содержит корпус 1 с патрубком 7 подвода холодной воды и патрубком 8 отвода горячей воды, топочную камеру 2 с горелкой 3, колосниковую решетку 4, дверцы 5 и 6. В корпусе 1 размещены теплобменные элементы 9, установленные горизонтально в шахматном порядке, при этом ширина каждого элемента составляет 1/2 ширины корпуса 1 котла, который снабжен подвижными заслонками 11, установленными над теплобменными элементами 9, состоящими из сообщенных между собой продольных каналов и имеющих зубчатую форму в поперечном сечении корпуса. В каналах выполнены сквозные отверстия 10. Корпус 1 имеет дымогарную трубу 12, люк 13, дверцу люка 14, соединенную с корпусом котла резьбовыми болтами 15. Топочная камера 2 предназначена для сжигания любого вида топлива. Жидкое или газообразное топливо подают горелкой 3 через дверцу 5, твердое топливо загружают на колосниковую решетку 4,дверца 6 служит для удаления продуктов сгорания топлива. Котел работает следующим образом. Посредством патрубков 7 и 8 создают циркуляцию воды через корпус 1 и теплообменные элементы 9. Заслонками 11 регулируют степень нагрева воды в элементах 9 и создают направленное движение газов вдоль каналов теплообменных элементов. Дымовые газы проходят через сквозные отверстия 10, дополнительно нагревая теплобменные элементы 9 и воду, циркулирующую в них. Регулирование положения заслонок 11 производят через люк 13. Дымовые газы отводятся через дымогарную трубу 12. Таким образом, в предлагаемом устройстве достигается возможность регулирования и поддержания температуры воды в заданном диапазоне, наиболее полно используется тепло дымовых газов, что повышает КПД котла. ФОРМУЛА ИЗОБРЕТЕНИЯ Котел водогрейный, содержащий корпус с патрубками подвода и отвода воды, топочную камеру с горелкой и размещенные в корпусе теплообменные элементы, установленные горизонтально в шахматном порядке, при этом ширина каждого элемента составляет 1/2 ширины корпуса котла, отличающийся тем, что он снабжен подвижными заслонками, установленными над теплообменными элементами, которые состоят из сообщенных между собой продольных каналов и имеют зубчатую форму в поперечном сечении корпуса, а в каналах выполнены сквозные отверстия.
