Котел водогрейный

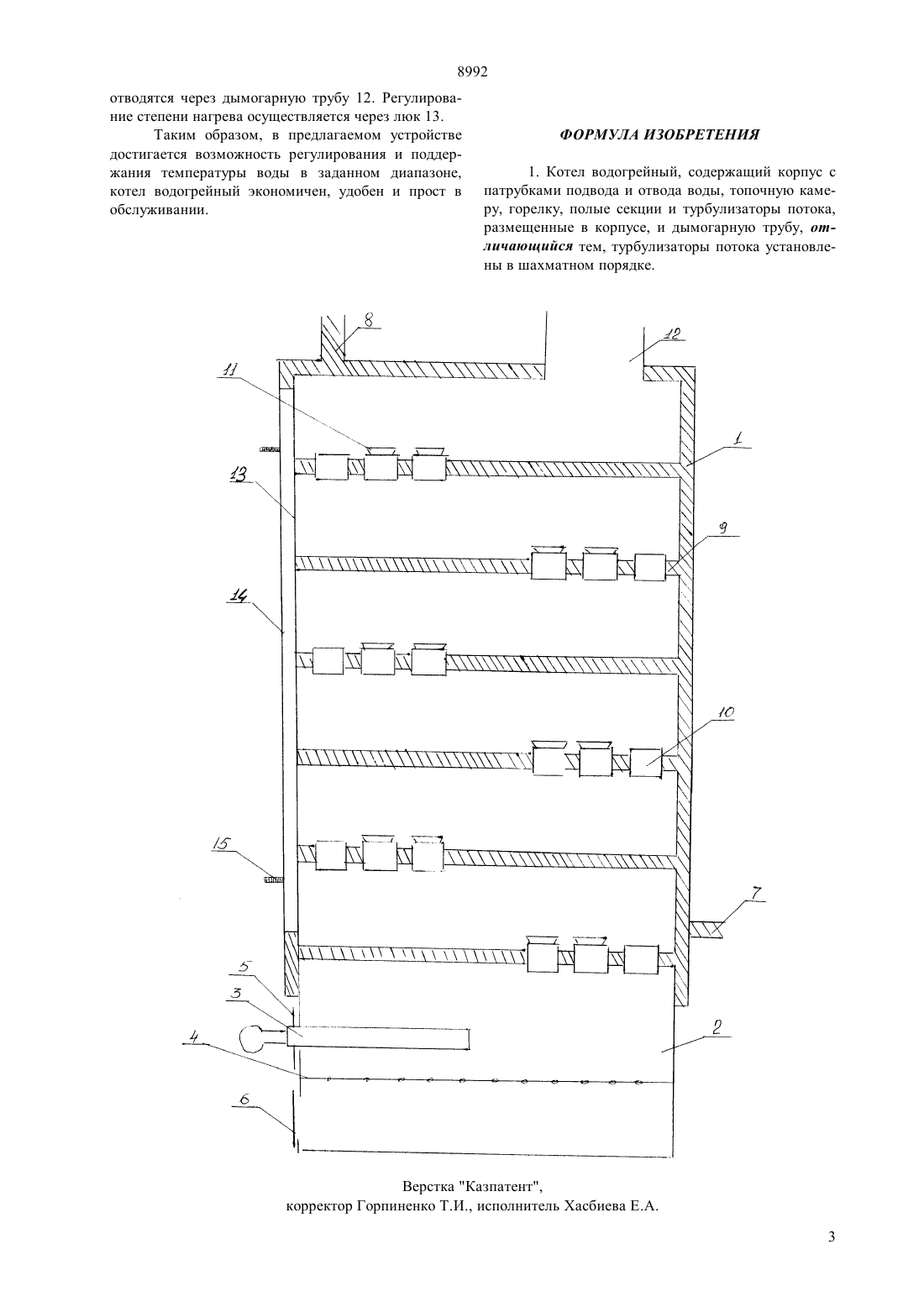

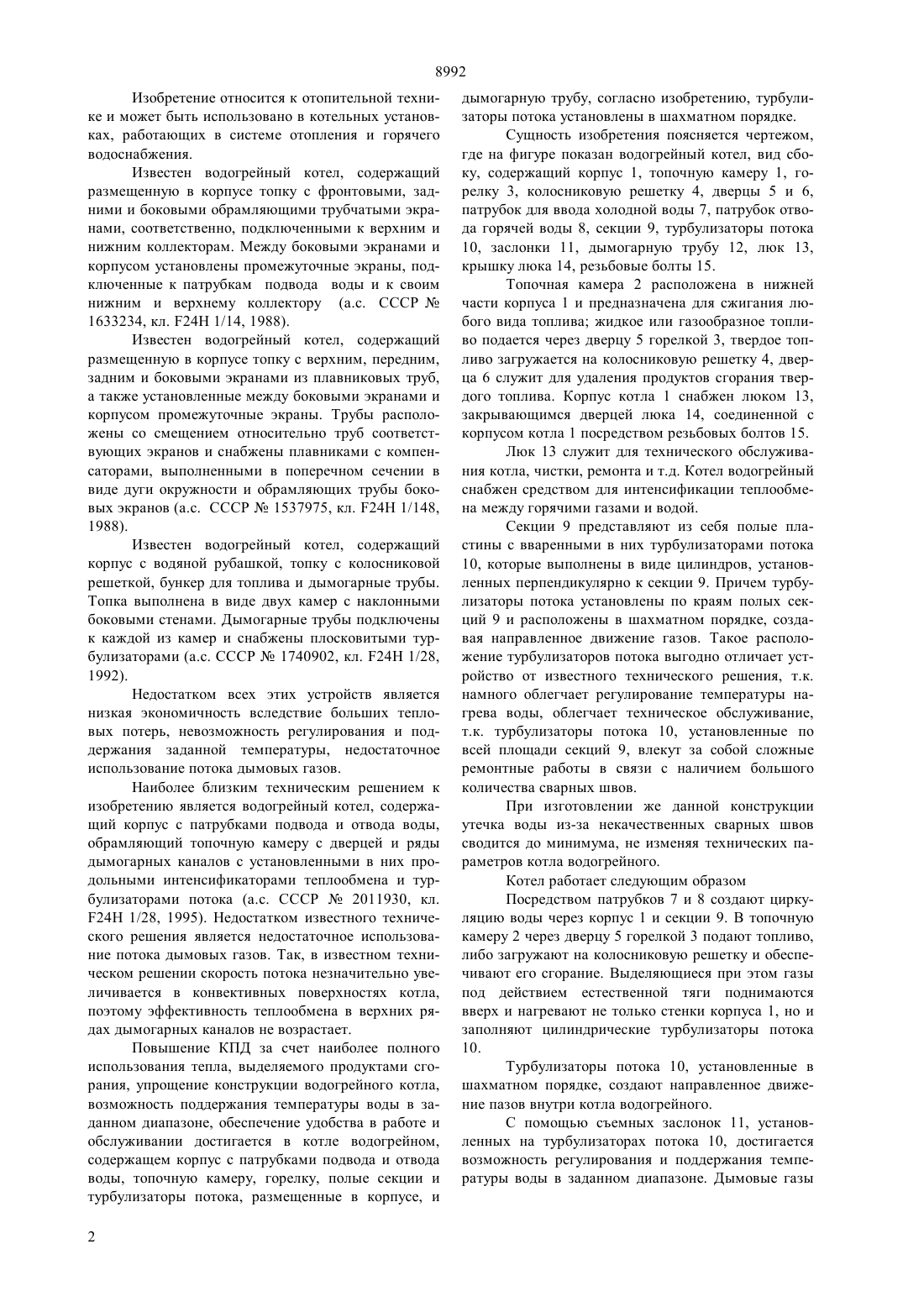

(51)6 24 1/28 НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(76) Утебаев Манап Утебаевич Минглибаев Темирбек Спабекович(57) Изобретение относится к отопительной технике и может быть использовано в котельных установках,работающих в системе отопления и горячего водоснабжения. Повышение КПД за счет наиболее полного использования тепла, выделяемого продуктами сгорания, упрощение конструкции водогрейного котла,возможность поддержания температуры воды в заданном диапазоне, обеспечение удобства в работе и обслуживании достигается в котле водогрейном,содержащем корпус с патрубками подвода и отвода воды, топочную камеру, горелку, полые секции и турбулизаторы потока, размещенные в корпусе, и дымогарную трубу, согласно изобретению, турбулизаторы потока установлены в шахматном порядке. 8992 Изобретение относится к отопительной технике и может быть использовано в котельных установках, работающих в системе отопления и горячего водоснабжения. Известен водогрейный котел, содержащий размещенную в корпусе топку с фронтовыми, задними и боковыми обрамляющими трубчатыми экранами, соответственно, подключенными к верхним и нижним коллекторам. Между боковыми экранами и корпусом установлены промежуточные экраны, подключенные к патрубкам подвода воды и к своим нижним и верхнему коллектору (а.с. СССР 1633234, кл. 24 Н 1/14, 1988). Известен водогрейный котел, содержащий размещенную в корпусе топку с верхним, передним,задним и боковыми экранами из плавниковых труб,а также установленные между боковыми экранами и корпусом промежуточные экраны. Трубы расположены со смещением относительно труб соответствующих экранов и снабжены плавниками с компенсаторами, выполненными в поперечном сечении в виде дуги окружности и обрамляющих трубы боковых экранов (а.с. СССР 1537975, кл. 24 1/148,1988). Известен водогрейный котел, содержащий корпус с водяной рубашкой, топку с колосниковой решеткой, бункер для топлива и дымогарные трубы. Топка выполнена в виде двух камер с наклонными боковыми стенами. Дымогарные трубы подключены к каждой из камер и снабжены плосковитыми турбулизаторами (а.с. СССР 1740902, кл. 24 1/28,1992). Недостатком всех этих устройств является низкая экономичность вследствие больших тепловых потерь, невозможность регулирования и поддержания заданной температуры, недостаточное использование потока дымовых газов. Наиболее близким техническим решением к изобретению является водогрейный котел, содержащий корпус с патрубками подвода и отвода воды,обрамляющий топочную камеру с дверцей и ряды дымогарных каналов с установленными в них продольными интенсификаторами теплообмена и турбулизаторами потока (а.с. СССР 2011930, кл. 24 1/28, 1995). Недостатком известного технического решения является недостаточное использование потока дымовых газов. Так, в известном техническом решении скорость потока незначительно увеличивается в конвективных поверхностях котла,поэтому эффективность теплообмена в верхних рядах дымогарных каналов не возрастает. Повышение КПД за счет наиболее полного использования тепла, выделяемого продуктами сгорания, упрощение конструкции водогрейного котла,возможность поддержания температуры воды в заданном диапазоне, обеспечение удобства в работе и обслуживании достигается в котле водогрейном,содержащем корпус с патрубками подвода и отвода воды, топочную камеру, горелку, полые секции и турбулизаторы потока, размещенные в корпусе, и 2 дымогарную трубу, согласно изобретению, турбулизаторы потока установлены в шахматном порядке. Сущность изобретения поясняется чертежом,где на фигуре показан водогрейный котел, вид сбоку, содержащий корпус 1, топочную камеру 1, горелку 3, колосниковую решетку 4, дверцы 5 и 6,патрубок для ввода холодной воды 7, патрубок отвода горячей воды 8, секции 9, турбулизаторы потока 10, заслонки 11, дымогарную трубу 12, люк 13,крышку люка 14, резьбовые болты 15. Топочная камера 2 расположена в нижней части корпуса 1 и предназначена для сжигания любого вида топлива жидкое или газообразное топливо подается через дверцу 5 горелкой 3, твердое топливо загружается на колосниковую решетку 4, дверца 6 служит для удаления продуктов сгорания твердого топлива. Корпус котла 1 снабжен люком 13,закрывающимся дверцей люка 14, соединенной с корпусом котла 1 посредством резьбовых болтов 15. Люк 13 служит для технического обслуживания котла, чистки, ремонта и т.д. Котел водогрейный снабжен средством для интенсификации теплообмена между горячими газами и водой. екции 9 представляют из себя полые пластины с вваренными в них турбулизаторами потока 10, которые выполнены в виде цилиндров, установленных перпендикулярно к секции 9. Причем турбулизаторы потока установлены по краям полых секций 9 и расположены в шахматном порядке, создавая направленное движение газов. Такое расположение турбулизаторов потока выгодно отличает устройство от известного технического решения, т.к. намного облегчает регулирование температуры нагрева воды, облегчает техническое обслуживание,т.к. турбулизаторы потока 10, установленные по всей площади секций 9, влекут за собой сложные ремонтные работы в связи с наличием большого количества сварных швов. При изготовлении же данной конструкции утечка воды из-за некачественных сварных швов сводится до минимума, не изменяя технических параметров котла водогрейного. Котел работает следующим образом Посредством патрубков 7 и 8 создают циркуляцию воды через корпус 1 и секции 9. В топочную камеру 2 через дверцу 5 горелкой 3 подают топливо,либо загружают на колосниковую решетку и обеспечивают его сгорание. Выделяющиеся при этом газы под действием естественной тяги поднимаются вверх и нагревают не только стенки корпуса 1, но и заполняют цилиндрические турбулизаторы потока 10. Турбулизаторы потока 10, установленные в шахматном порядке, создают направленное движение пазов внутри котла водогрейного. С помощью съемных заслонок 11, установленных на турбулизаторах потока 10, достигается возможность регулирования и поддержания температуры воды в заданном диапазоне. Дымовые газы 8992 отводятся через дымогарную трубу 12. Регулирование степени нагрева осуществляется через люк 13. Таким образом, в предлагаемом устройстве достигается возможность регулирования и поддержания температуры воды в заданном диапазоне,котел водогрейный экономичен, удобен и прост в обслуживании. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Котел водогрейный, содержащий корпус с патрубками подвода и отвода воды, топочную камеру, горелку, полые секции и турбулизаторы потока,размещенные в корпусе, и дымогарную трубу, отличающийся тем, турбулизаторы потока установлены в шахматном порядке.
