Котел водогрейный

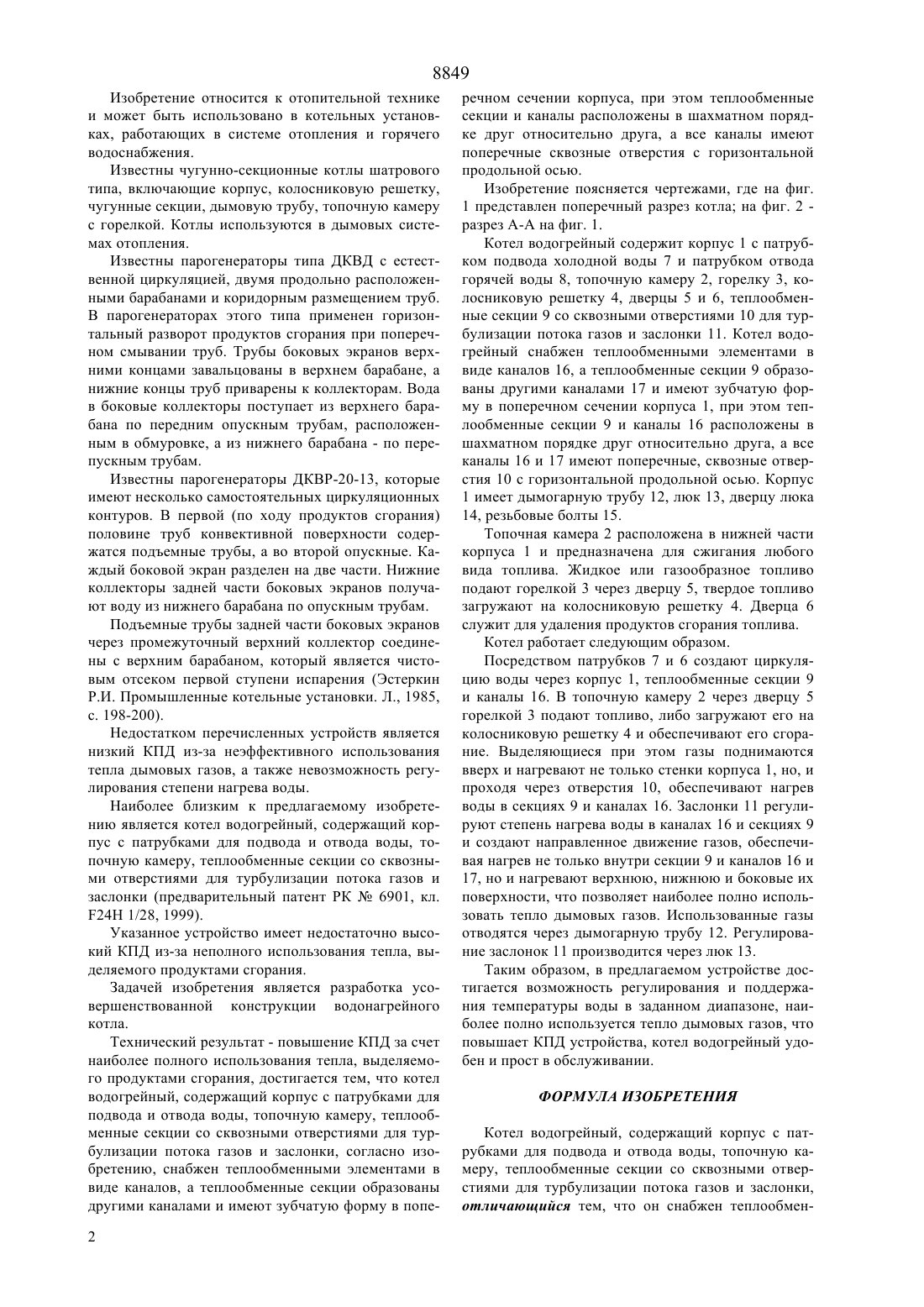

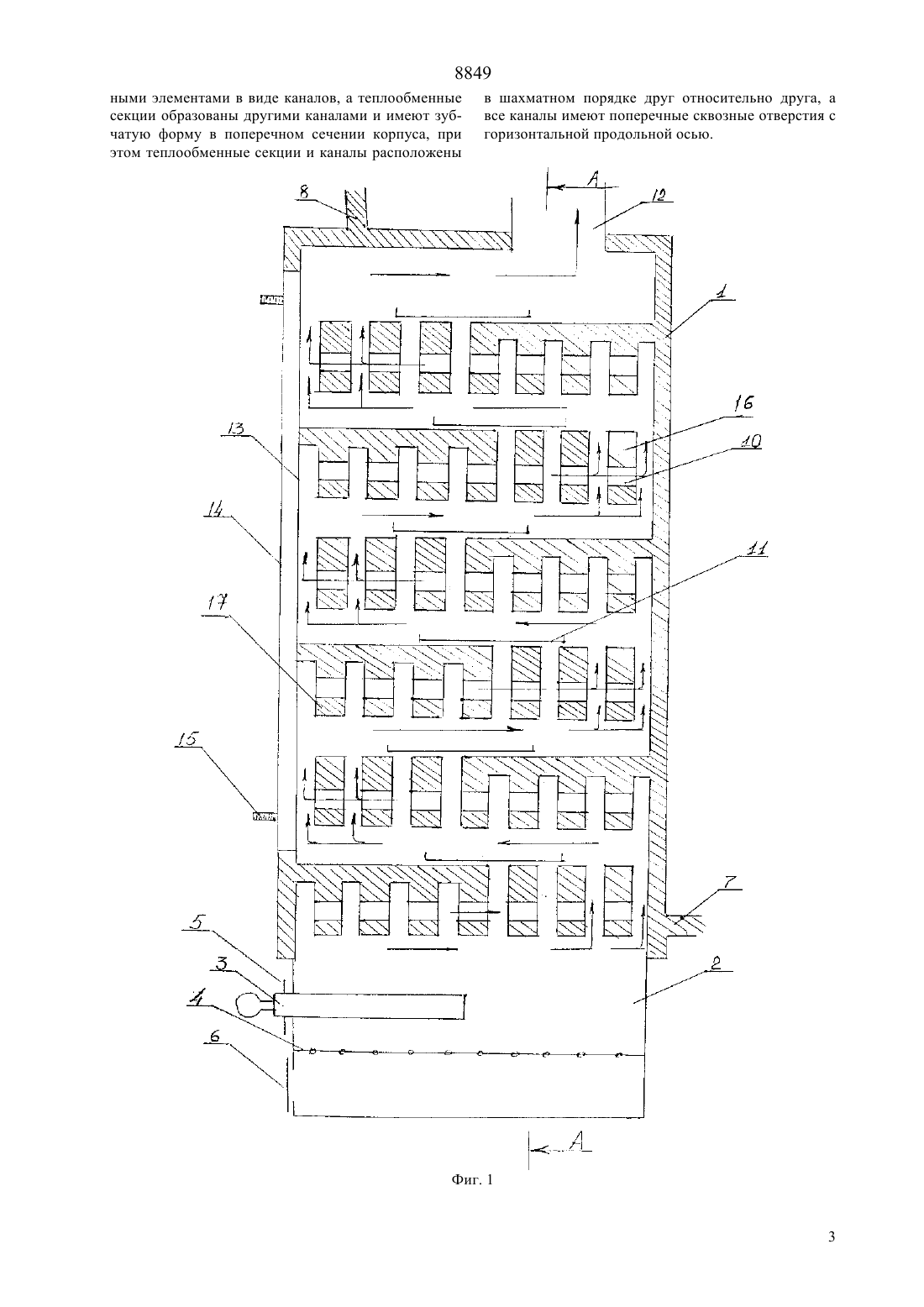

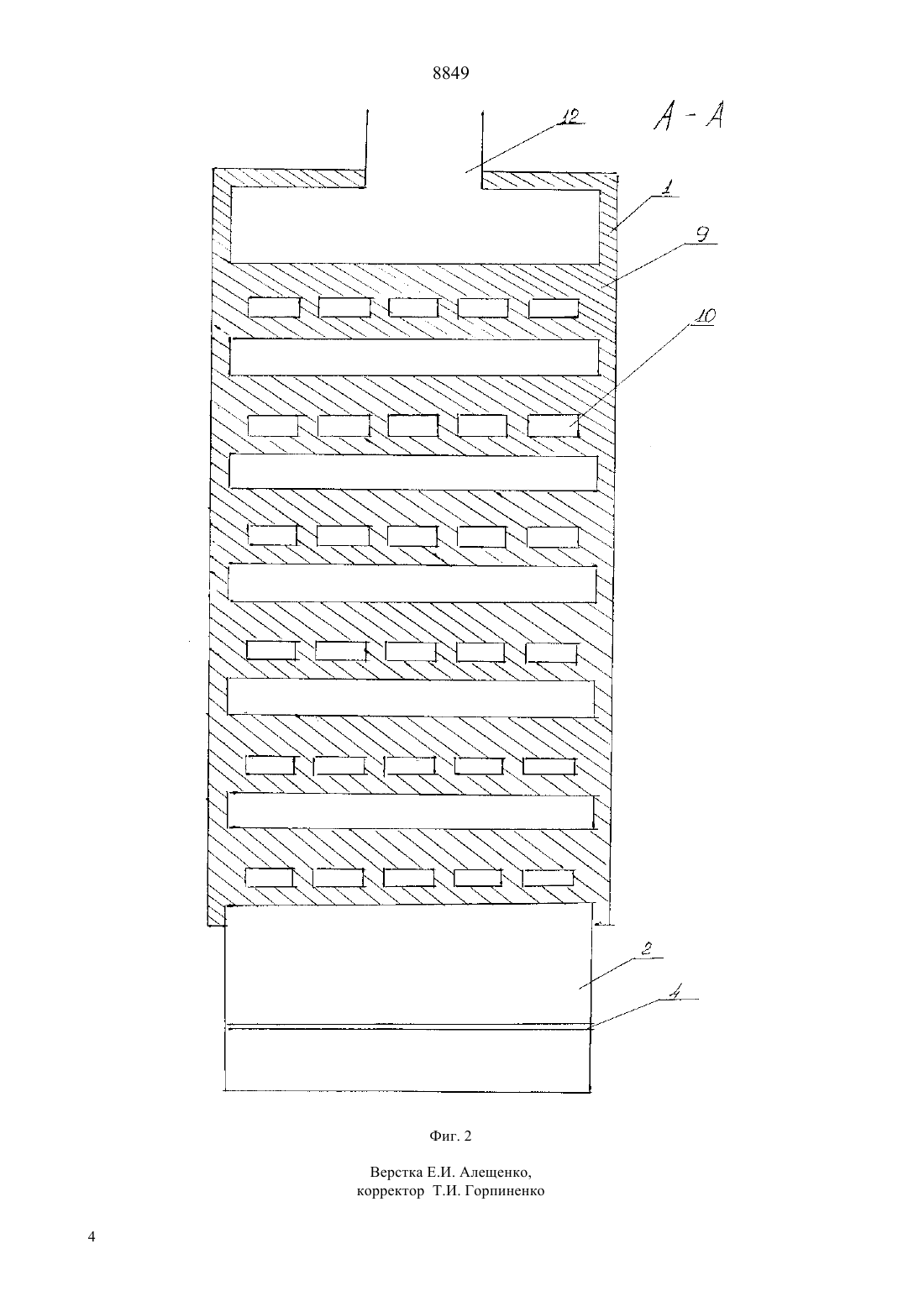

(51)7 24 1/44 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(76) Утебаев Манап Утебаевич Минглибаев Темирбек Спабекович(56) Предварительный патент РК 6901, кл. 24 Н 1/28, 1999(57) Изобретение относится к отопительной технике и может быть использовано в котельных установках, работающих в системе отопления и горячего водоснабжения. Повышение КПД за счет наиболее полного использования тепла, выделяемого продуктами сгорания, достигается тем, что котел водогрейный, содержащий корпус с патрубками для подвода и отвода воды, топочную камеру, теплообменные секции со сквозными отверстиями для турбулизации потока газов и заслонки, согласно изобретению, снабжен теплообменными элементами в виде каналов, а теплообменные секции образованы другими каналами и имеют зубчатую форму в поперечном сечении корпуса, при этом теплообменные секции и каналы расположены в шахматном порядке друг относительно друга, а все каналы имеют поперечные,сквозные отверстия с горизонтальной продольной осью. 8849 Изобретение относится к отопительной технике и может быть использовано в котельных установках, работающих в системе отопления и горячего водоснабжения. Известны чугунно-секционные котлы шатрового типа, включающие корпус, колосниковую решетку,чугунные секции, дымовую трубу, топочную камеру с горелкой. Котлы используются в дымовых системах отопления. Известны парогенераторы типа ДКВД с естественной циркуляцией, двумя продольно расположенными барабанами и коридорным размещением труб. В парогенераторах этого типа применен горизонтальный разворот продуктов сгорания при поперечном смывании труб. Трубы боковых экранов верхними концами завальцованы в верхнем барабане, а нижние концы труб приварены к коллекторам. Вода в боковые коллекторы поступает из верхнего барабана по передним опускным трубам, расположенным в обмуровке, а из нижнего барабана - по перепускным трубам. Известны парогенераторы ДКВР-20-13, которые имеют несколько самостоятельных циркуляционных контуров. В первой (по ходу продуктов сгорания) половине труб конвективной поверхности содержатся подъемные трубы, а во второй опускные. Каждый боковой экран разделен на две части. Нижние коллекторы задней части боковых экранов получают воду из нижнего барабана по опускным трубам. Подъемные трубы задней части боковых экранов через промежуточный верхний коллектор соединены с верхним барабаном, который является чистовым отсеком первой ступени испарения (Эстеркин Р.И. Промышленные котельные установки. Л., 1985,с. 198-200). Недостатком перечисленных устройств является низкий КПД из-за неэффективного использования тепла дымовых газов, а также невозможность регулирования степени нагрева воды. Наиболее близким к предлагаемому изобретению является котел водогрейный, содержащий корпус с патрубками для подвода и отвода воды, топочную камеру, теплообменные секции со сквозными отверстиями для турбулизации потока газов и заслонки (предварительный патент РК 6901, кл. 24 1/28, 1999). Указанное устройство имеет недостаточно высокий КПД из-за неполного использования тепла, выделяемого продуктами сгорания. Задачей изобретения является разработка усовершенствованной конструкции водонагрейного котла. Технический результат - повышение КПД за счет наиболее полного использования тепла, выделяемого продуктами сгорания, достигается тем, что котел водогрейный, содержащий корпус с патрубками для подвода и отвода воды, топочную камеру, теплообменные секции со сквозными отверстиями для турбулизации потока газов и заслонки, согласно изобретению, снабжен теплообменными элементами в виде каналов, а теплообменные секции образованы другими каналами и имеют зубчатую форму в попе 2 речном сечении корпуса, при этом теплообменные секции и каналы расположены в шахматном порядке друг относительно друга, а все каналы имеют поперечные сквозные отверстия с горизонтальной продольной осью. Изобретение поясняется чертежами, где на фиг. 1 представлен поперечный разрез котла на фиг. 2 разрез А-А на фиг. 1. Котел водогрейный содержит корпус 1 с патрубком подвода холодной воды 7 и патрубком отвода горячей воды 8, топочную камеру 2, горелку 3, колосниковую решетку 4, дверцы 5 и 6, теплообменные секции 9 со сквозными отверстиями 10 для турбулизации потока газов и заслонки 11. Котел водогрейный снабжен теплообменными элементами в виде каналов 16, а теплообменные секции 9 образованы другими каналами 17 и имеют зубчатую форму в поперечном сечении корпуса 1, при этом теплообменные секции 9 и каналы 16 расположены в шахматном порядке друг относительно друга, а все каналы 16 и 17 имеют поперечные, сквозные отверстия 10 с горизонтальной продольной осью. Корпус 1 имеет дымогарную трубу 12, люк 13, дверцу люка 14, резьбовые болты 15. Топочная камера 2 расположена в нижней части корпуса 1 и предназначена для сжигания любого вида топлива. Жидкое или газообразное топливо подают горелкой 3 через дверцу 5, твердое топливо загружают на колосниковую решетку 4. Дверца 6 служит для удаления продуктов сгорания топлива. Котел работает следующим образом. Посредством патрубков 7 и 6 создают циркуляцию воды через корпус 1, теплообменные секции 9 и каналы 16. В топочную камеру 2 через дверцу 5 горелкой 3 подают топливо, либо загружают его на колосниковую решетку 4 и обеспечивают его сгорание. Выделяющиеся при этом газы поднимаются вверх и нагревают не только стенки корпуса 1, но, и проходя через отверстия 10, обеспечивают нагрев воды в секциях 9 и каналах 16. Заслонки 11 регулируют степень нагрева воды в каналах 16 и секциях 9 и создают направленное движение газов, обеспечивая нагрев не только внутри секции 9 и каналов 16 и 17, но и нагревают верхнюю, нижнюю и боковые их поверхности, что позволяет наиболее полно использовать тепло дымовых газов. Использованные газы отводятся через дымогарную трубу 12. Регулирование заслонок 11 производится через люк 13. Таким образом, в предлагаемом устройстве достигается возможность регулирования и поддержания температуры воды в заданном диапазоне, наиболее полно используется тепло дымовых газов, что повышает КПД устройства, котел водогрейный удобен и прост в обслуживании. ФОРМУЛА ИЗОБРЕТЕНИЯ Котел водогрейный, содержащий корпус с патрубками для подвода и отвода воды, топочную камеру, теплообменные секции со сквозными отверстиями для турбулизации потока газов и заслонки,отличающийся тем, что он снабжен теплообмен 8849 ными элементами в виде каналов, а теплообменные секции образованы другими каналами и имеют зубчатую форму в поперечном сечении корпуса, при этом теплообменные секции и каналы расположены в шахматном порядке друг относительно друга, а все каналы имеют поперечные сквозные отверстия с горизонтальной продольной осью.
