Котел водогрейный

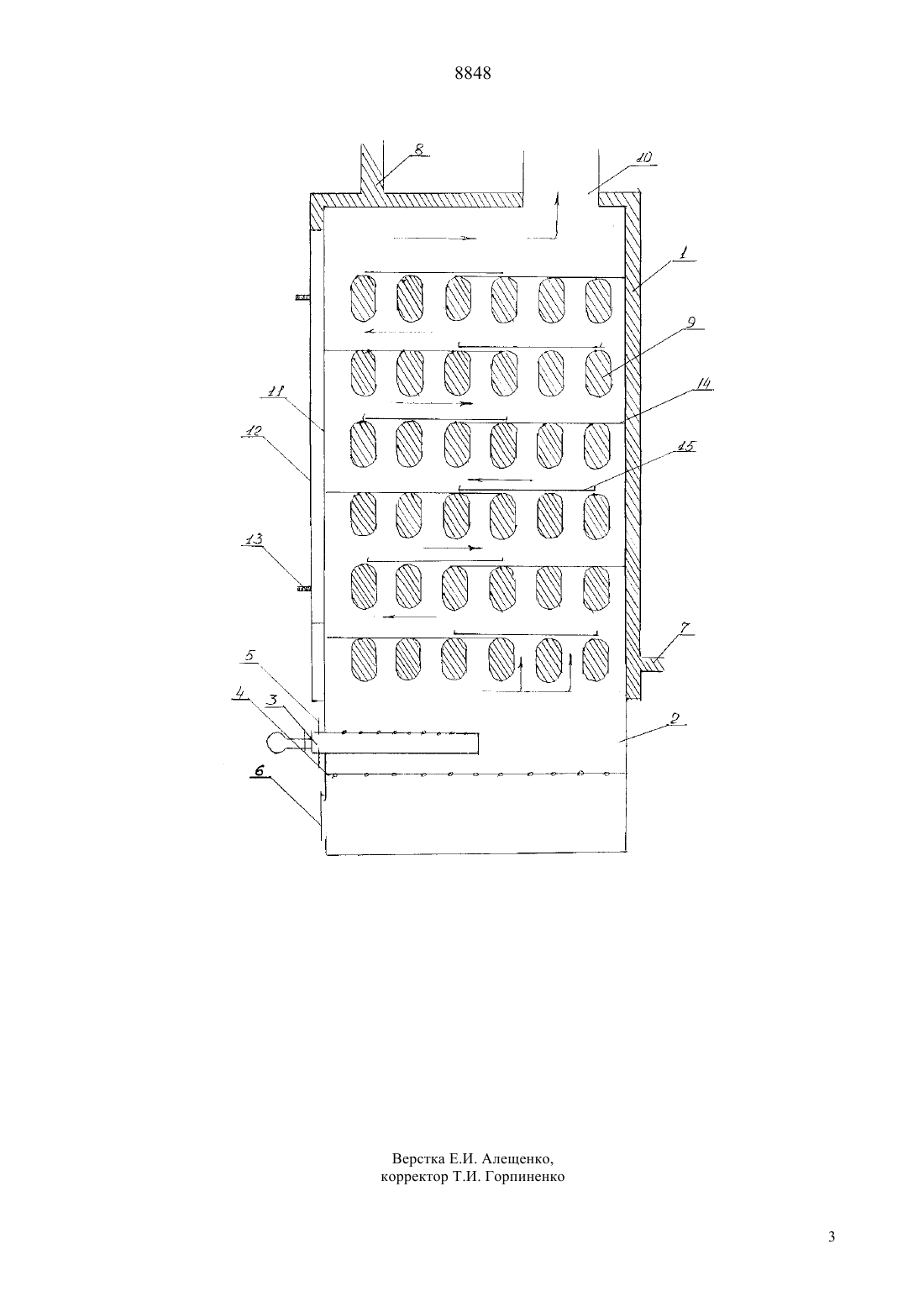

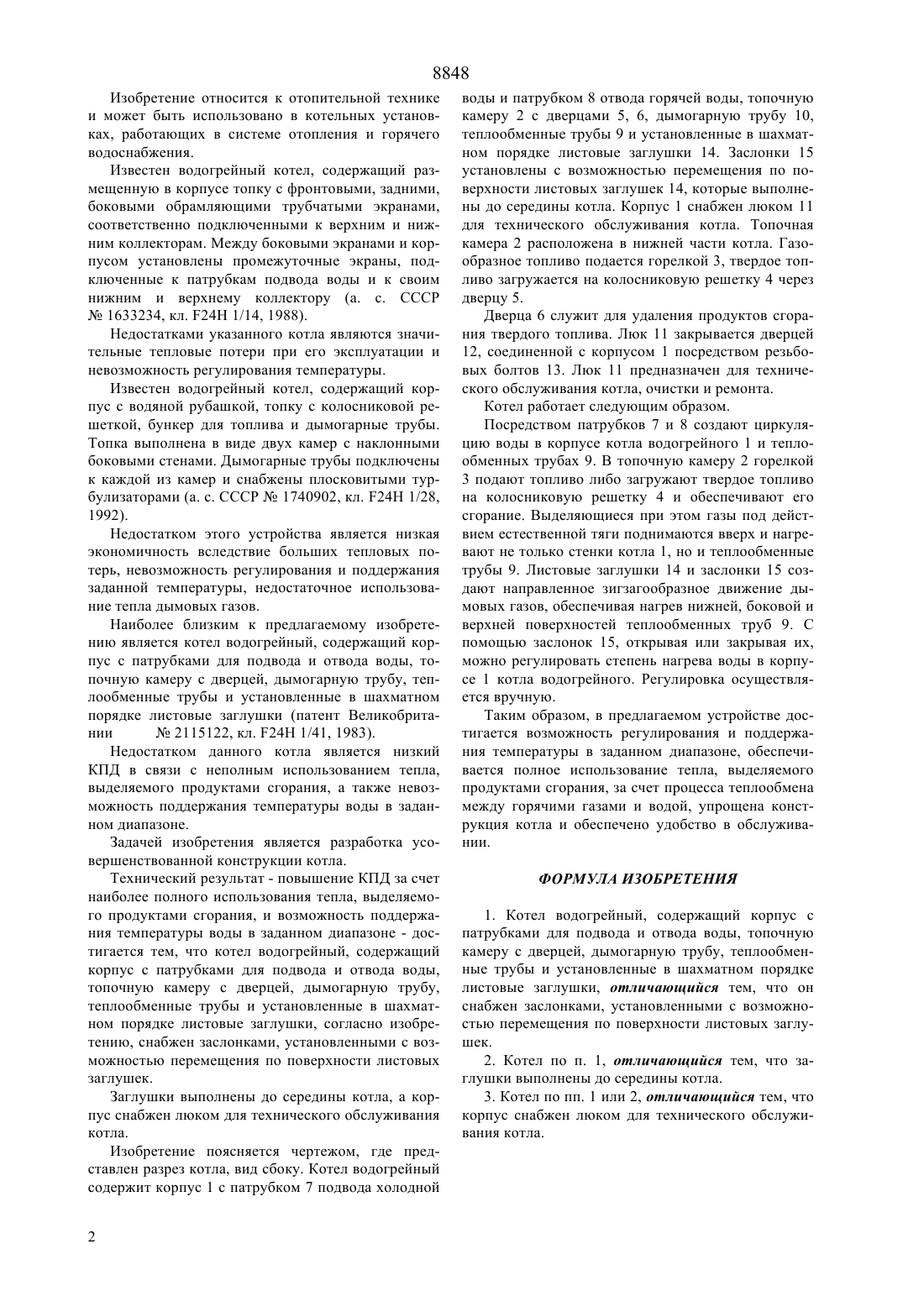

(51)7 24 1/40 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(76) Утебаев Манап Утебаевич Минглибаев Темирбек Спабекович(57) Изобретение относится к отопительной технике и может быть использовано в котельных установках, работающих в системе отопления и горячего водоснабжения. Повышение КПД за счет наиболее полного использования тепла, выделяемого продуктами сгорания, возможность поддержания температуры воды в заданном диапазоне достигается тем, что котел водогрейный, содержащий корпус с патрубками для подвода и отвода воды, топочную камеру с дверцей,дымогарную трубу, теплобменные трубы и установленные в шахматном порядке листовые заглушки,согласно изобретению, снабжен заслонками, установленными с возможностью перемещения по поверхности листовых заглушек. Заглушки выполнены до середины котла. Корпус снабжен люком для технического обслуживания котла. 8848 Изобретение относится к отопительной технике и может быть использовано в котельных установках, работающих в системе отопления и горячего водоснабжения. Известен водогрейный котел, содержащий размещенную в корпусе топку с фронтовыми, задними,боковыми обрамляющими трубчатыми экранами,соответственно подключенными к верхним и нижним коллекторам. Между боковыми экранами и корпусом установлены промежуточные экраны, подключенные к патрубкам подвода воды и к своим нижним и верхнему коллектору (а. с. СССР 1633234, кл. 24 1/14, 1988). Недостатками указанного котла являются значительные тепловые потери при его эксплуатации и невозможность регулирования температуры. Известен водогрейный котел, содержащий корпус с водяной рубашкой, топку с колосниковой решеткой, бункер для топлива и дымогарные трубы. Топка выполнена в виде двух камер с наклонными боковыми стенами. Дымогарные трубы подключены к каждой из камер и снабжены плосковитыми турбулизаторами (а. с. СССР 1740902, кл. 24 1/28,1992). Недостатком этого устройства является низкая экономичность вследствие больших тепловых потерь, невозможность регулирования и поддержания заданной температуры, недостаточное использование тепла дымовых газов. Наиболее близким к предлагаемому изобретению является котел водогрейный, содержащий корпус с патрубками для подвода и отвода воды, топочную камеру с дверцей, дымогарную трубу, теплообменные трубы и установленные в шахматном порядке листовые заглушки (патент Великобритании 2115122, кл. 24 1/41, 1983). Недостатком данного котла является низкий КПД в связи с неполным использованием тепла,выделяемого продуктами сгорания, а также невозможность поддержания температуры воды в заданном диапазоне. Задачей изобретения является разработка усовершенствованной конструкции котла. Технический результат - повышение КПД за счет наиболее полного использования тепла, выделяемого продуктами сгорания, и возможность поддержания температуры воды в заданном диапазоне - достигается тем, что котел водогрейный, содержащий корпус с патрубками для подвода и отвода воды,топочную камеру с дверцей, дымогарную трубу,теплообменные трубы и установленные в шахматном порядке листовые заглушки, согласно изобретению, снабжен заслонками, установленными с возможностью перемещения по поверхности листовых заглушек. Заглушки выполнены до середины котла, а корпус снабжен люком для технического обслуживания котла. Изобретение поясняется чертежом, где представлен разрез котла, вид сбоку. Котел водогрейный содержит корпус 1 с патрубком 7 подвода холодной 2 воды и патрубком 8 отвода горячей воды, топочную камеру 2 с дверцами 5, 6, дымогарную трубу 10,теплообменные трубы 9 и установленные в шахматном порядке листовые заглушки 14. Заслонки 15 установлены с возможностью перемещения по поверхности листовых заглушек 14, которые выполнены до середины котла. Корпус 1 снабжен люком 11 для технического обслуживания котла. Топочная камера 2 расположена в нижней части котла. Газообразное топливо подается горелкой 3, твердое топливо загружается на колосниковую решетку 4 через дверцу 5. Дверца 6 служит для удаления продуктов сгорания твердого топлива. Люк 11 закрывается дверцей 12, соединенной с корпусом 1 посредством резьбовых болтов 13. Люк 11 предназначен для технического обслуживания котла, очистки и ремонта. Котел работает следующим образом. Посредством патрубков 7 и 8 создают циркуляцию воды в корпусе котла водогрейного 1 и теплообменных трубах 9. В топочную камеру 2 горелкой 3 подают топливо либо загружают твердое топливо на колосниковую решетку 4 и обеспечивают его сгорание. Выделяющиеся при этом газы под действием естественной тяги поднимаются вверх и нагревают не только стенки котла 1, но и теплообменные трубы 9. Листовые заглушки 14 и заслонки 15 создают направленное зигзагообразное движение дымовых газов, обеспечивая нагрев нижней, боковой и верхней поверхностей теплообменных труб 9. С помощью заслонок 15, открывая или закрывая их,можно регулировать степень нагрева воды в корпусе 1 котла водогрейного. Регулировка осуществляется вручную. Таким образом, в предлагаемом устройстве достигается возможность регулирования и поддержания температуры в заданном диапазоне, обеспечивается полное использование тепла, выделяемого продуктами сгорания, за счет процесса теплообмена между горячими газами и водой, упрощена конструкция котла и обеспечено удобство в обслуживании. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Котел водогрейный, содержащий корпус с патрубками для подвода и отвода воды, топочную камеру с дверцей, дымогарную трубу, теплообменные трубы и установленные в шахматном порядке листовые заглушки, отличающийся тем, что он снабжен заслонками, установленными с возможностью перемещения по поверхности листовых заглушек. 2. Котел по п. 1, отличающийся тем, что заглушки выполнены до середины котла. 3. Котел по пп. 1 или 2, отличающийся тем, что корпус снабжен люком для технического обслуживания котла.
