Устройство для спуска и подъема шлангокабеля

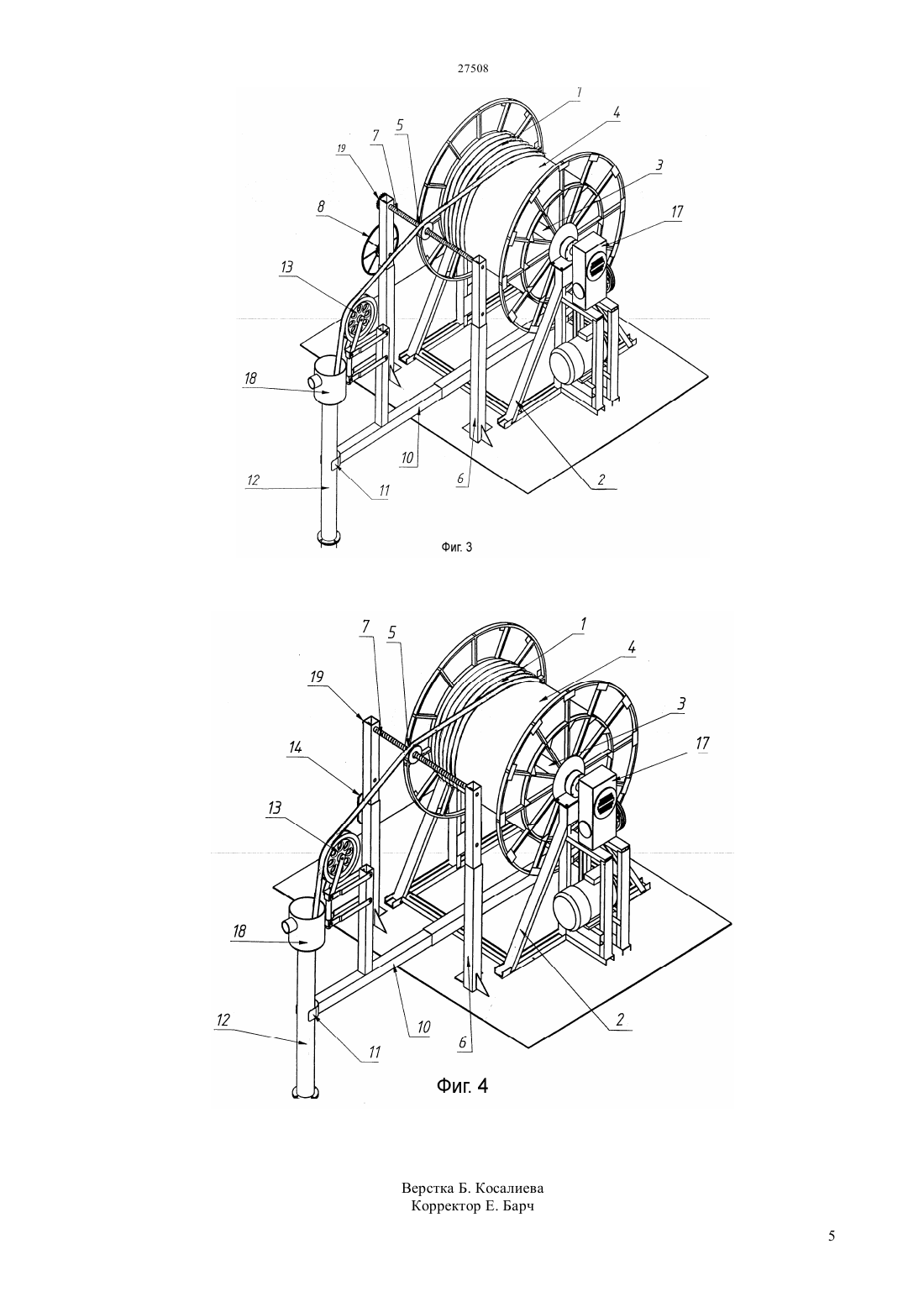

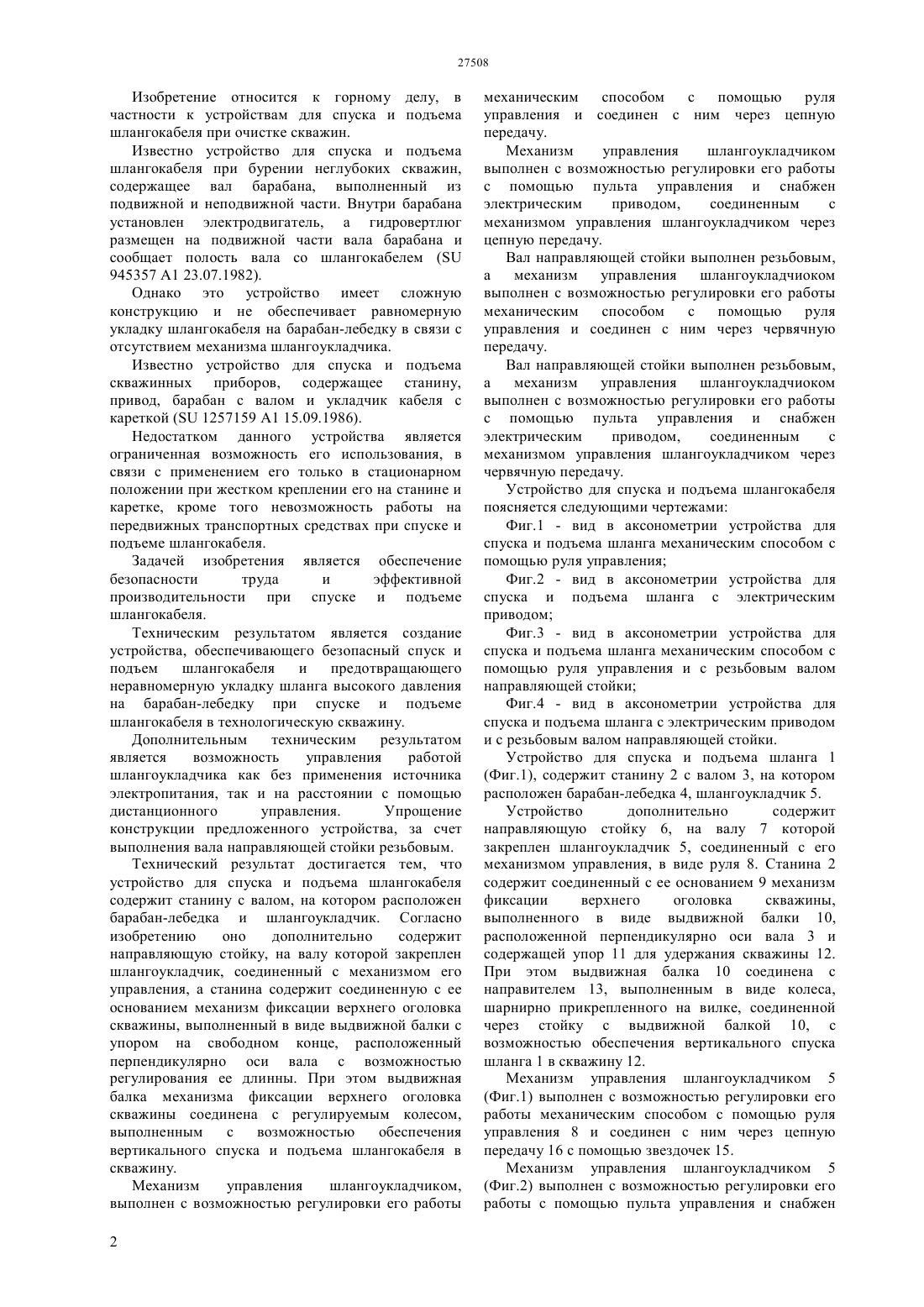

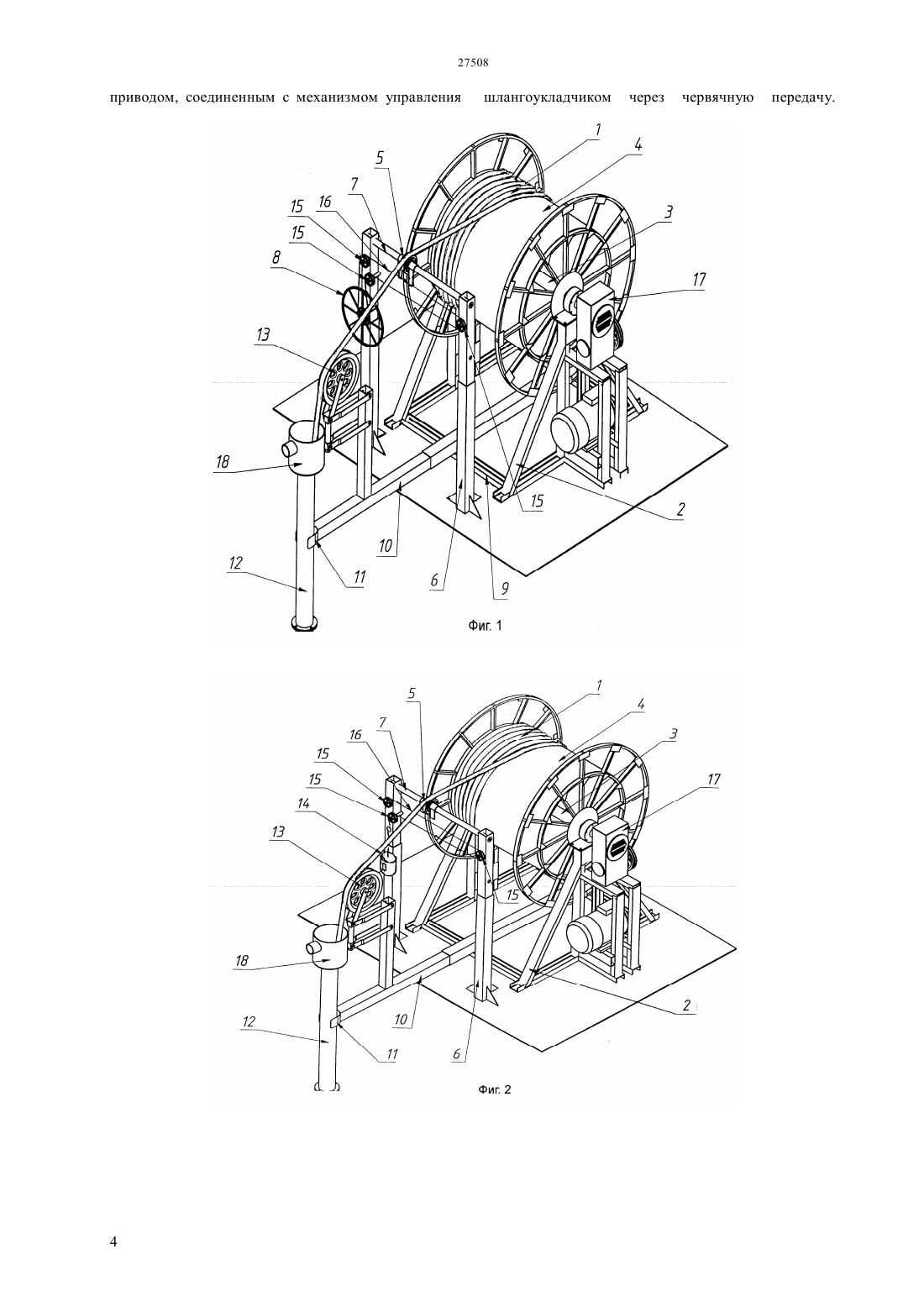

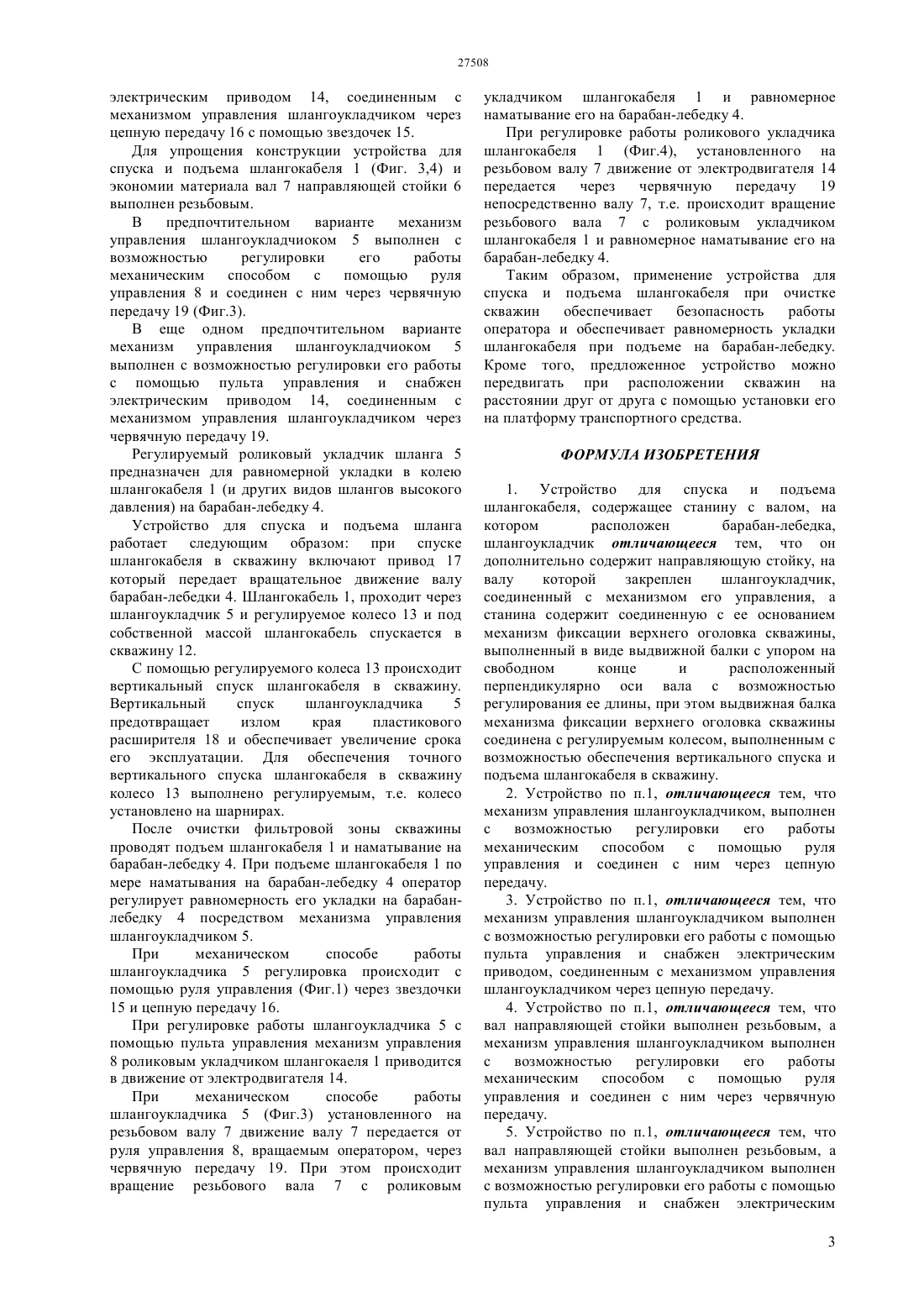

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ подъем шлангокабеля и предотвращающего неравномерную укладку шланга высокого давления на барабан-лебедку при спуске и подъеме шлангокабеля в технологическую скважину. Технический результат достигается тем, что устройство для спуска и подъема шлангокабеля содержит станину с валом, на котором расположен барабан-лебедка и шлангоукладчик. Согласно изобретению оно дополнительно содержит направляющую стойку, на валу которой закреплен шлангоукладчик, соединенный с механизмом его управления, а станина содержит соединенную с ее основанием механизм фиксации верхнего оголовка скважины, выполненный в виде выдвижной балки с упором на свободном конце, расположенный перпендикулярно оси вала с возможностью регулирования ее длинны. При этом выдвижная балка механизма фиксации верхнего оголовка скважины соединена с регулируемым колесом,выполненным с возможностью обеспечения вертикального спуска и подъема шлангокабеля в скважину.(72) Мамытбеков Галымжан Куламкадырович Бейсеитов Даулетхан Алимханович Кожахметов Серик Касымович Айтенов Сакыпназар Маликович(73) Мамытбеков Галымжан Куламкадырович Товарищество с ограниченной ответственностью Институт высоких технологий(54) УСТРОЙСТВО ДЛЯ СПУСКА И ПОДЪЕМА ШЛАНГОКАБЕЛЯ(57) Изобретение относится к горному делу, в частности к устройствам для спуска и подъема шлангокабеля при очистке скважин. Задачей изобретения является обеспечение безопасности труда и эффективной производительности при спуске и подъеме шлангокабеля. Техническим результатом является создание устройства, обеспечивающего безопасный спуск и Изобретение относится к горному делу, в частности к устройствам для спуска и подъема шлангокабеля при очистке скважин. Известно устройство для спуска и подъема шлангокабеля при бурении неглубоких скважин,содержащее вал барабана, выполненный из подвижной и неподвижной части. Внутри барабана установлен электродвигатель, а гидровертлюг размещен на подвижной части вала барабана и сообщает полость вала со шлангокабелем ( 945357 А 1 23.07.1982). Однако это устройство имеет сложную конструкцию и не обеспечивает равномерную укладку шлангокабеля на барабан-лебедку в связи с отсутствием механизма шлангоукладчика. Известно устройство для спуска и подъема скважинных приборов, содержащее станину,привод, барабан с валом и укладчик кабеля с кареткой ( 1257159 А 1 15.09.1986). Недостатком данного устройства является ограниченная возможность его использования, в связи с применением его только в стационарном положении при жестком креплении его на станине и каретке, кроме того невозможность работы на передвижных транспортных средствах при спуске и подъеме шлангокабеля. Задачей изобретения является обеспечение безопасности труда и эффективной производительности при спуске и подъеме шлангокабеля. Техническим результатом является создание устройства, обеспечивающего безопасный спуск и подъем шлангокабеля и предотвращающего неравномерную укладку шланга высокого давления на барабан-лебедку при спуске и подъеме шлангокабеля в технологическую скважину. Дополнительным техническим результатом является возможность управления работой шлангоукладчика как без применения источника электропитания, так и на расстоянии с помощью дистанционного управления. Упрощение конструкции предложенного устройства, за счет выполнения вала направляющей стойки резьбовым. Технический результат достигается тем, что устройство для спуска и подъема шлангокабеля содержит станину с валом, на котором расположен барабан-лебедка и шлангоукладчик. Согласно изобретению оно дополнительно содержит направляющую стойку, на валу которой закреплен шлангоукладчик, соединенный с механизмом его управления, а станина содержит соединенную с ее основанием механизм фиксации верхнего оголовка скважины, выполненный в виде выдвижной балки с упором на свободном конце, расположенный перпендикулярно оси вала с возможностью регулирования ее длинны. При этом выдвижная балка механизма фиксации верхнего оголовка скважины соединена с регулируемым колесом,выполненным с возможностью обеспечения вертикального спуска и подъема шлангокабеля в скважину. Механизм управления шлангоукладчиком,выполнен с возможностью регулировки его работы 2 механическим способом с помощью руля управления и соединен с ним через цепную передачу. Механизм управления шлангоукладчиком выполнен с возможностью регулировки его работы с помощью пульта управления и снабжен электрическим приводом,соединенным с механизмом управления шлангоукладчиком через цепную передачу. Вал направляющей стойки выполнен резьбовым,а механизм управления шлангоукладчиоком выполнен с возможностью регулировки его работы механическим способом с помощью руля управления и соединен с ним через червячную передачу. Вал направляющей стойки выполнен резьбовым,а механизм управления шлангоукладчиоком выполнен с возможностью регулировки его работы с помощью пульта управления и снабжен электрическим приводом,соединенным с механизмом управления шлангоукладчиком через червячную передачу. Устройство для спуска и подъема шлангокабеля поясняется следующими чертежами Фиг.1 - вид в аксонометрии устройства для спуска и подъема шланга механическим способом с помощью руля управления Фиг.2 - вид в аксонометрии устройства для спуска и подъема шланга с электрическим приводом Фиг.3 - вид в аксонометрии устройства для спуска и подъема шланга механическим способом с помощью руля управления и с резьбовым валом направляющей стойки Фиг.4 - вид в аксонометрии устройства для спуска и подъема шланга с электрическим приводом и с резьбовым валом направляющей стойки. Устройство для спуска и подъема шланга 1(Фиг.1), содержит станину 2 с валом 3, на котором расположен барабан-лебедка 4, шлангоукладчик 5. Устройство дополнительно содержит направляющую стойку 6, на валу 7 которой закреплен шлангоукладчик 5, соединенный с его механизмом управления, в виде руля 8. Станина 2 содержит соединенный с ее основанием 9 механизм фиксации верхнего оголовка скважины,выполненного в виде выдвижной балки 10,расположенной перпендикулярно оси вала 3 и содержащей упор 11 для удержания скважины 12. При этом выдвижная балка 10 соединена с направителем 13, выполненным в виде колеса,шарнирно прикрепленного на вилке, соединенной через стойку с выдвижной балкой 10, с возможностью обеспечения вертикального спуска шланга 1 в скважину 12. Механизм управления шлангоукладчиком 5(Фиг.1) выполнен с возможностью регулировки его работы механическим способом с помощью руля управления 8 и соединен с ним через цепную передачу 16 с помощью звездочек 15. Механизм управления шлангоукладчиком 5(Фиг.2) выполнен с возможностью регулировки его работы с помощью пульта управления и снабжен электрическим приводом 14, соединенным с механизмом управления шлангоукладчиком через цепную передачу 16 с помощью звездочек 15. Для упрощения конструкции устройства для спуска и подъема шлангокабеля 1 (Фиг. 3,4) и экономии материала вал 7 направляющей стойки 6 выполнен резьбовым. В предпочтительном варианте механизм управления шлангоукладчиоком 5 выполнен с возможностью регулировки его работы механическим способом с помощью руля управления 8 и соединен с ним через червячную передачу 19 (Фиг.3). В еще одном предпочтительном варианте механизм управления шлангоукладчиоком 5 выполнен с возможностью регулировки его работы с помощью пульта управления и снабжен электрическим приводом 14, соединенным с механизмом управления шлангоукладчиком через червячную передачу 19. Регулируемый роликовый укладчик шланга 5 предназначен для равномерной укладки в колею шлангокабеля 1 (и других видов шлангов высокого давления) на барабан-лебедку 4. Устройство для спуска и подъема шланга работает следующим образом при спуске шлангокабеля в скважину включают привод 17 который передает вращательное движение валу барабан-лебедки 4. Шлангокабель 1, проходит через шлангоукладчик 5 и регулируемое колесо 13 и под собственной массой шлангокабель спускается в скважину 12. С помощью регулируемого колеса 13 происходит вертикальный спуск шлангокабеля в скважину. Вертикальный спуск шлангоукладчика 5 предотвращает излом края пластикового расширителя 18 и обеспечивает увеличение срока его эксплуатации. Для обеспечения точного вертикального спуска шлангокабеля в скважину колесо 13 выполнено регулируемым, т.е. колесо установлено на шарнирах. После очистки фильтровой зоны скважины проводят подъем шлангокабеля 1 и наматывание на барабан-лебедку 4. При подъеме шлангокабеля 1 по мере наматывания на барабан-лебедку 4 оператор регулирует равномерность его укладки на барабанлебедку 4 посредством механизма управления шлангоукладчиком 5. При механическом способе работы шлангоукладчика 5 регулировка происходит с помощью руля управления (Фиг.1) через звездочки 15 и цепную передачу 16. При регулировке работы шлангоукладчика 5 с помощью пульта управления механизм управления 8 роликовым укладчиком шлангокаеля 1 приводится в движение от электродвигателя 14. При механическом способе работы шлангоукладчика 5 (Фиг.3) установленного на резьбовом валу 7 движение валу 7 передается от руля управления 8, вращаемым оператором, через червячную передачу 19. При этом происходит вращение резьбового вала 7 с роликовым укладчиком шлангокабеля 1 и равномерное наматывание его на барабан-лебедку 4. При регулировке работы роликового укладчика шлангокабеля 1 (Фиг.4), установленного на резьбовом валу 7 движение от электродвигателя 14 передается через червячную передачу 19 непосредственно валу 7, т.е. происходит вращение резьбового вала 7 с роликовым укладчиком шлангокабеля 1 и равномерное наматывание его на барабан-лебедку 4. Таким образом, применение устройства для спуска и подъема шлангокабеля при очистке скважин обеспечивает безопасность работы оператора и обеспечивает равномерность укладки шлангокабеля при подъеме на барабан-лебедку. Кроме того, предложенное устройство можно передвигать при расположении скважин на расстоянии друг от друга с помощью установки его на платформу транспортного средства. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для спуска и подъема шлангокабеля, содержащее станину с валом, на котором расположен барабан-лебедка,шлангоукладчик отличающееся тем, что он дополнительно содержит направляющую стойку, на валу которой закреплен шлангоукладчик,соединенный с механизмом его управления, а станина содержит соединенную с ее основанием механизм фиксации верхнего оголовка скважины,выполненный в виде выдвижной балки с упором на свободном конце и расположенный перпендикулярно оси вала с возможностью регулирования ее длины, при этом выдвижная балка механизма фиксации верхнего оголовка скважины соединена с регулируемым колесом, выполненным с возможностью обеспечения вертикального спуска и подъема шлангокабеля в скважину. 2. Устройство по п.1, отличающееся тем, что механизм управления шлангоукладчиком, выполнен с возможностью регулировки его работы механическим способом с помощью руля управления и соединен с ним через цепную передачу. 3. Устройство по п.1, отличающееся тем, что механизм управления шлангоукладчиком выполнен с возможностью регулировки его работы с помощью пульта управления и снабжен электрическим приводом, соединенным с механизмом управления шлангоукладчиком через цепную передачу. 4. Устройство по п.1, отличающееся тем, что вал направляющей стойки выполнен резьбовым, а механизм управления шлангоукладчиком выполнен с возможностью регулировки его работы механическим способом с помощью руля управления и соединен с ним через червячную передачу. 5. Устройство по п.1, отличающееся тем, что вал направляющей стойки выполнен резьбовым, а механизм управления шлангоукладчиком выполнен с возможностью регулировки его работы с помощью пульта управления и снабжен электрическим 3
