Устройство для подъёма жидкости

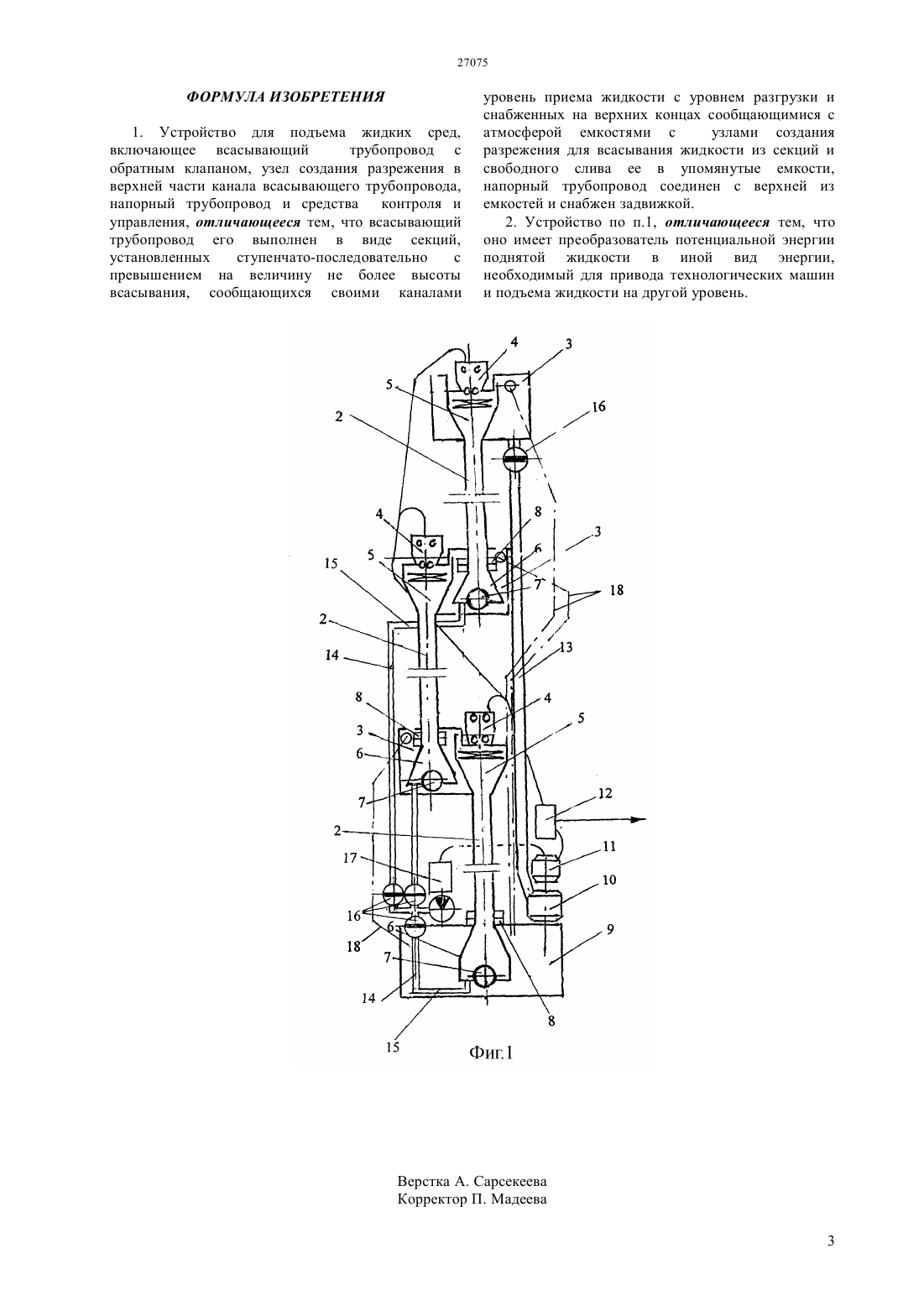

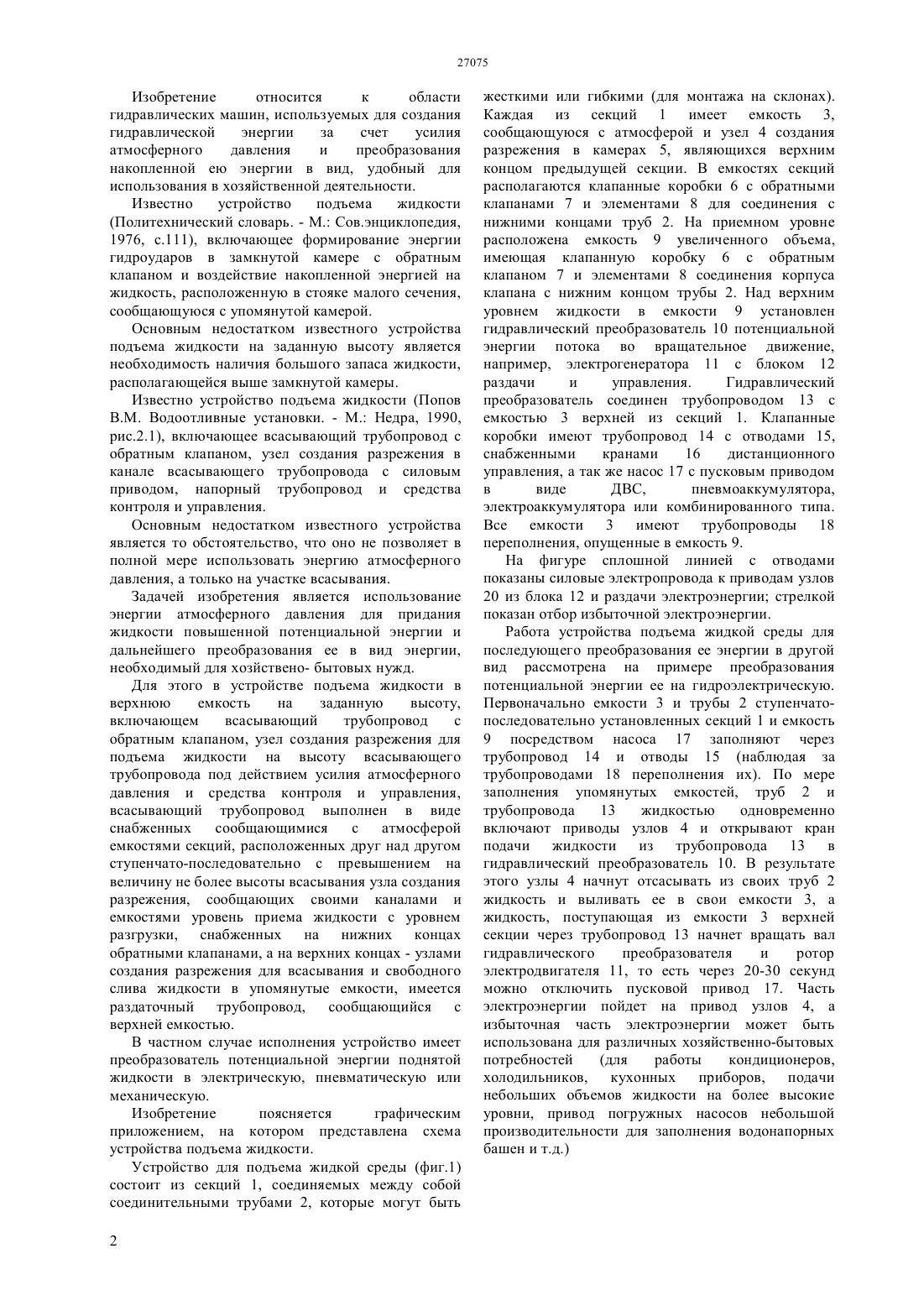

(51) 04 1/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Для этого в устройстве для подъема жидкости,включающем всасывающий трубопровод с обратным клапаном, узел создания вакуума в верхней части канала всасывающего трубопровода,напорный трубопровод и средства контроля и управления,всасывающий трубопровод его выполнен в виде секций,установленных ступенчато-последовательно с превышением на величину не более высоты всасывания,сообщающих своими каналами уровень приема жидкости с уровнем разгрузки и снабженных на верхних концах сообщающимися с атмосферой емкостями с узлами создания разрежения для всасывания жидкости из секций и свободного слива ее в упомянутые емкости, напорный трубопровод соединен с верхней из емкостей и снабжен задвижкой.(72) Сушко Сергей Михайлович Латыпов Авис Самигуллинович(54) УСТРОЙСТВО ДЛЯ ПОДЪМА ЖИДКОСТИ(57) Изобретение относится к области гидравлических машин, используемых для создания гидравлической энергии за счет усилия атмосферного давления. Технический результат - преобразование энергии атмосферного давления в потенциальную энергию жидкости. Изобретение относится к области гидравлических машин, используемых для создания гидравлической энергии за счет усилия атмосферного давления и преобразования накопленной ею энергии в вид, удобный для использования в хозяйственной деятельности. Известно устройство подъема жидкости(Политехнический словарь. - М. Сов.энциклопедия,1976, с.111), включающее формирование энергии гидроударов в замкнутой камере с обратным клапаном и воздействие накопленной энергией на жидкость, расположенную в стояке малого сечения,сообщающуюся с упомянутой камерой. Основным недостатком известного устройства подъема жидкости на заданную высоту является необходимость наличия большого запаса жидкости,располагающейся выше замкнутой камеры. Известно устройство подъема жидкости (Попов В.М. Водоотливные установки. - М. Недра, 1990,рис.2.1), включающее всасывающий трубопровод с обратным клапаном, узел создания разрежения в канале всасывающего трубопровода с силовым приводом, напорный трубопровод и средства контроля и управления. Основным недостатком известного устройства является то обстоятельство, что оно не позволяет в полной мере использовать энергию атмосферного давления, а только на участке всасывания. Задачей изобретения является использование энергии атмосферного давления для придания жидкости повышенной потенциальной энергии и дальнейшего преобразования ее в вид энергии,необходимый для хозйствено- бытовых нужд. Для этого в устройстве подъема жидкости в верхнюю емкость на заданную высоту,включающем всасывающий трубопровод с обратным клапаном, узел создания разрежения для подъема жидкости на высоту всасывающего трубопровода под действием усилия атмосферного давления и средства контроля и управления,всасывающий трубопровод выполнен в виде снабженных сообщающимися с атмосферой емкостями секций, расположенных друг над другом ступенчато-последовательно с превышением на величину не более высоты всасывания узла создания разрежения, сообщающих своими каналами и емкостями уровень приема жидкости с уровнем разгрузки, снабженных на нижних концах обратными клапанами, а на верхних концах - узлами создания разрежения для всасывания и свободного слива жидкости в упомянутые емкости, имеется раздаточный трубопровод, сообщающийся с верхней емкостью. В частном случае исполнения устройство имеет преобразователь потенциальной энергии поднятой жидкости в электрическую, пневматическую или механическую. Изобретение поясняется графическим приложением, на котором представлена схема устройства подъема жидкости. Устройство для подъема жидкой среды (фиг.1) состоит из секций 1, соединяемых между собой соединительными трубами 2, которые могут быть 2 жесткими или гибкими (для монтажа на склонах). Каждая из секций 1 имеет емкость 3,сообщающуюся с атмосферой и узел 4 создания разрежения в камерах 5, являющихся верхним концом предыдущей секции. В емкостях секций располагаются клапанные коробки 6 с обратными клапанами 7 и элементами 8 для соединения с нижними концами труб 2. На приемном уровне расположена емкость 9 увеличенного объема,имеющая клапанную коробку 6 с обратным клапаном 7 и элементами 8 соединения корпуса клапана с нижним концом трубы 2. Над верхним уровнем жидкости в емкости 9 установлен гидравлический преобразователь 10 потенциальной энергии потока во вращательное движение,например, электрогенератора 11 с блоком 12 раздачи и управления. Гидравлический преобразователь соединен трубопроводом 13 с емкостью 3 верхней из секций 1. Клапанные коробки имеют трубопровод 14 с отводами 15,снабженными кранами 16 дистанционного управления, а так же насос 17 с пусковым приводом в виде ДВС,пневмоаккумулятора,электроаккумулятора или комбинированного типа. Все емкости 3 имеют трубопроводы 18 переполнения, опущенные в емкость 9. На фигуре сплошной линией с отводами показаны силовые электропровода к приводам узлов 20 из блока 12 и раздачи электроэнергии стрелкой показан отбор избыточной электроэнергии. Работа устройства подъема жидкой среды для последующего преобразования ее энергии в другой вид рассмотрена на примере преобразования потенциальной энергии ее на гидроэлектрическую. Первоначально емкости 3 и трубы 2 ступенчатопоследовательно установленных секций 1 и емкость 9 посредством насоса 17 заполняют через трубопровод 14 и отводы 15 (наблюдая за трубопроводами 18 переполнения их). По мере заполнения упомянутых емкостей, труб 2 и трубопровода 13 жидкостью одновременно включают приводы узлов 4 и открывают кран подачи жидкости из трубопровода 13 в гидравлический преобразователь 10. В результате этого узлы 4 начнут отсасывать из своих труб 2 жидкость и выливать ее в свои емкости 3, а жидкость, поступающая из емкости 3 верхней секции через трубопровод 13 начнет вращать вал гидравлического преобразователя и ротор электродвигателя 11, то есть через 20-30 секунд можно отключить пусковой привод 17. Часть электроэнергии пойдет на привод узлов 4, а избыточная часть электроэнергии может быть использована для различных хозяйственно-бытовых потребностей(для работы кондиционеров,холодильников, кухонных приборов, подачи небольших объемов жидкости на более высокие уровни, привод погружных насосов небольшой производительности для заполнения водонапорных башен и т.д.) ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для подъема жидких сред,включающее всасывающий трубопровод с обратным клапаном, узел создания разрежения в верхней части канала всасывающего трубопровода,напорный трубопровод и средства контроля и управления, отличающееся тем, что всасывающий трубопровод его выполнен в виде секций,установленных ступенчато-последовательно с превышением на величину не более высоты всасывания, сообщающихся своими каналами уровень приема жидкости с уровнем разгрузки и снабженных на верхних концах сообщающимися с атмосферой емкостями с узлами создания разрежения для всасывания жидкости из секций и свободного слива ее в упомянутые емкости,напорный трубопровод соединен с верхней из емкостей и снабжен задвижкой. 2. Устройство по п.1, отличающееся тем, что оно имеет преобразователь потенциальной энергии поднятой жидкости в иной вид энергии,необходимый для привода технологических машин и подъема жидкости на другой уровень.
