Двигатель Таирова (варианты) и способ очистки воздушного бассейна с его помошью

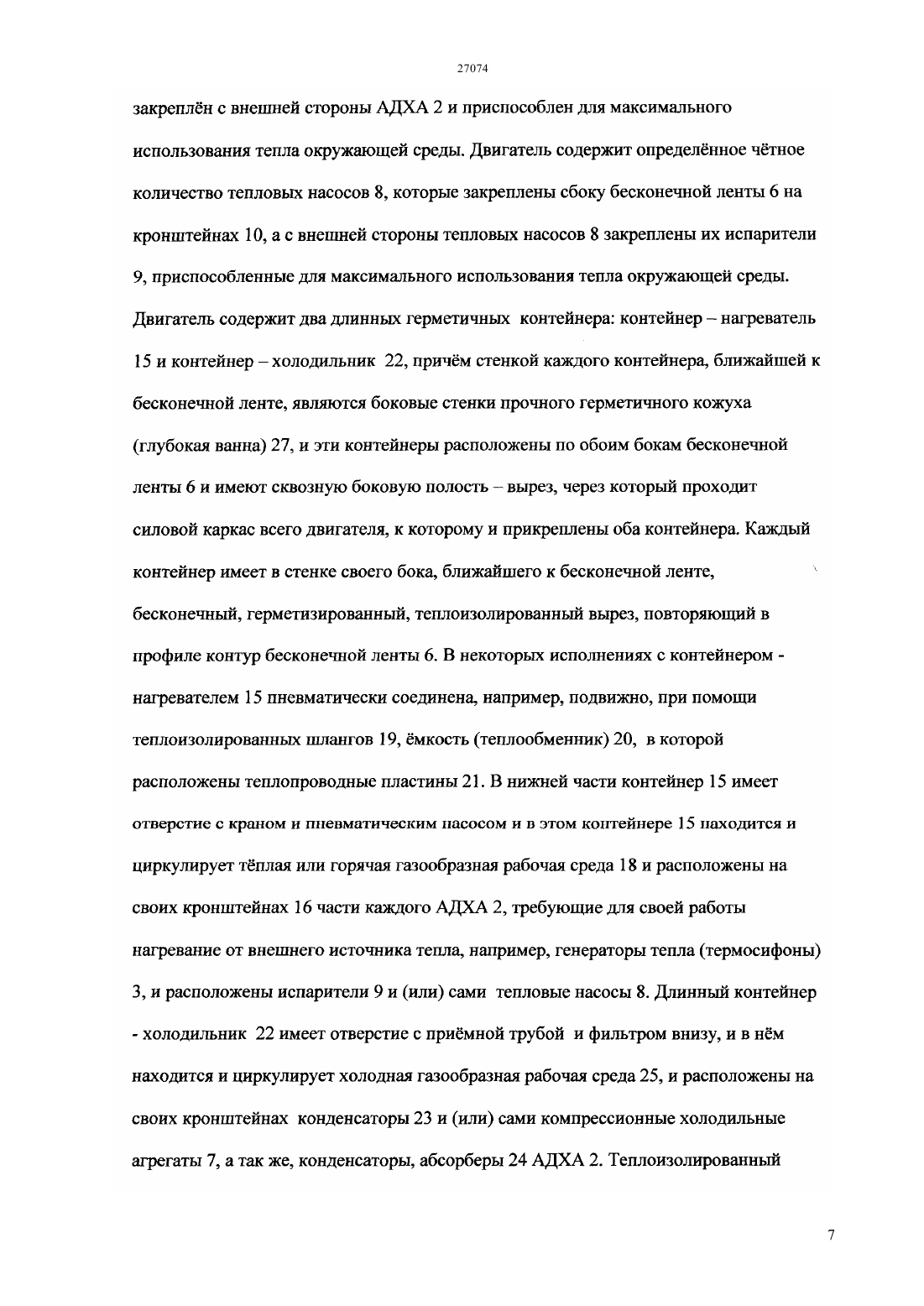

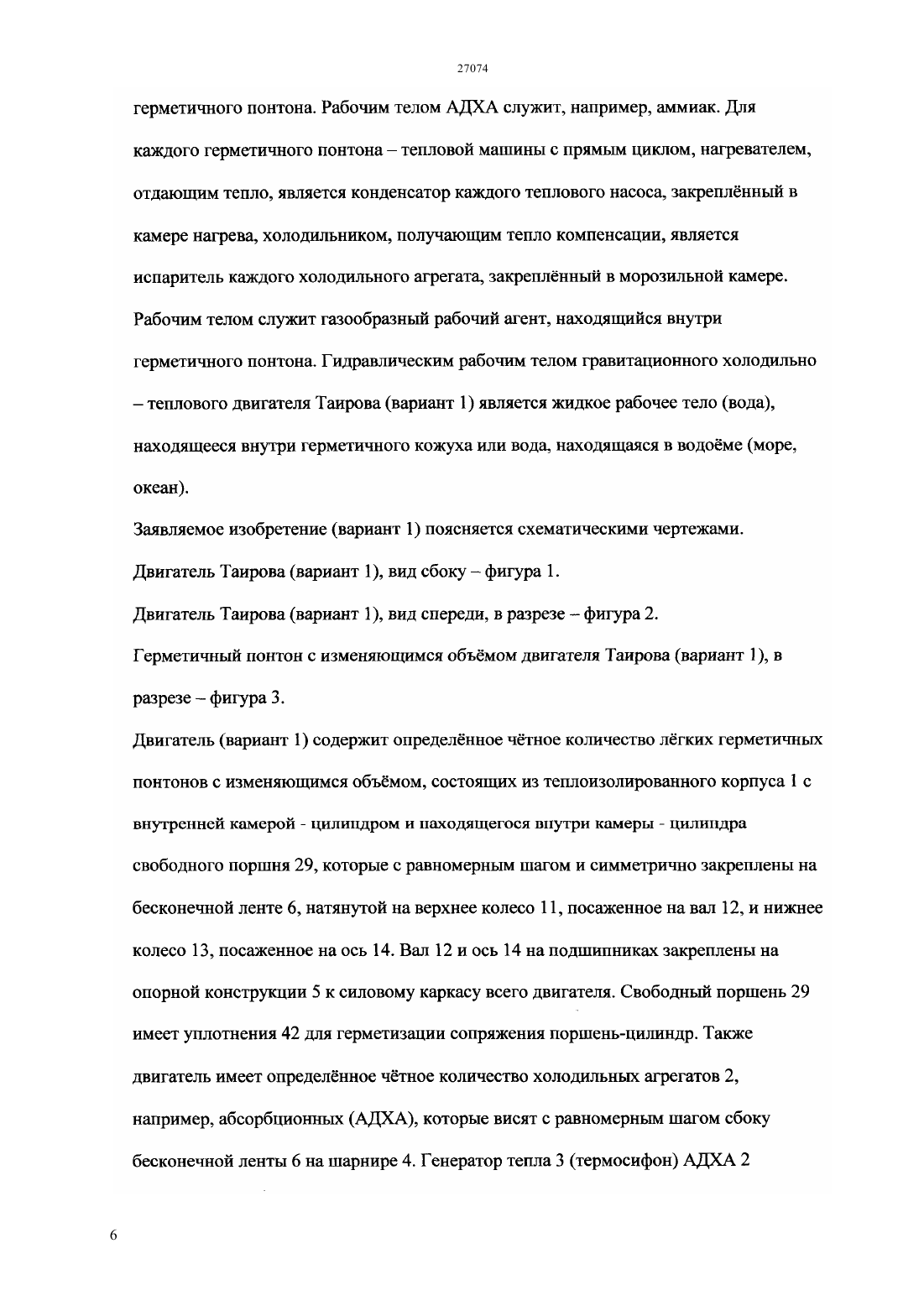

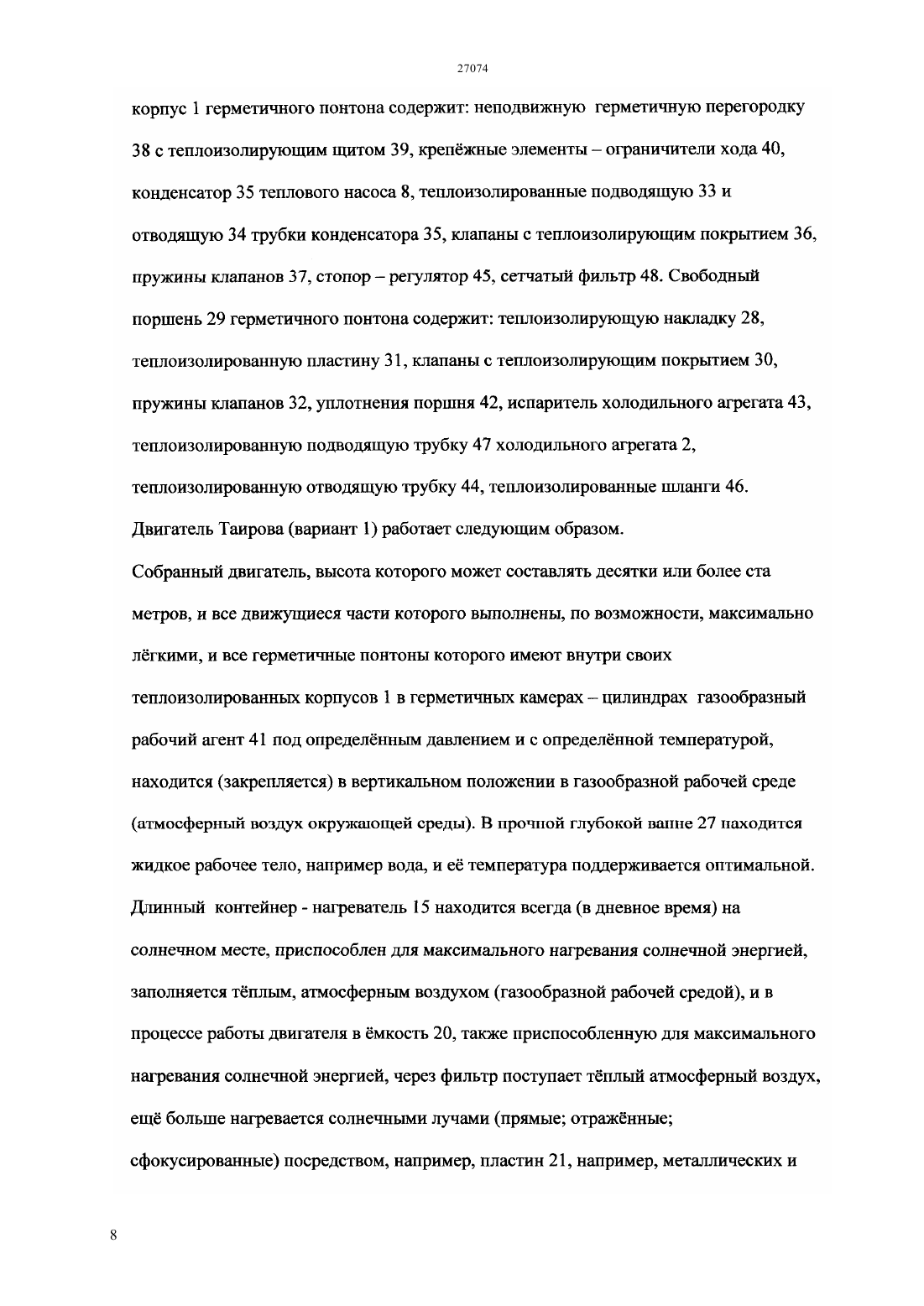

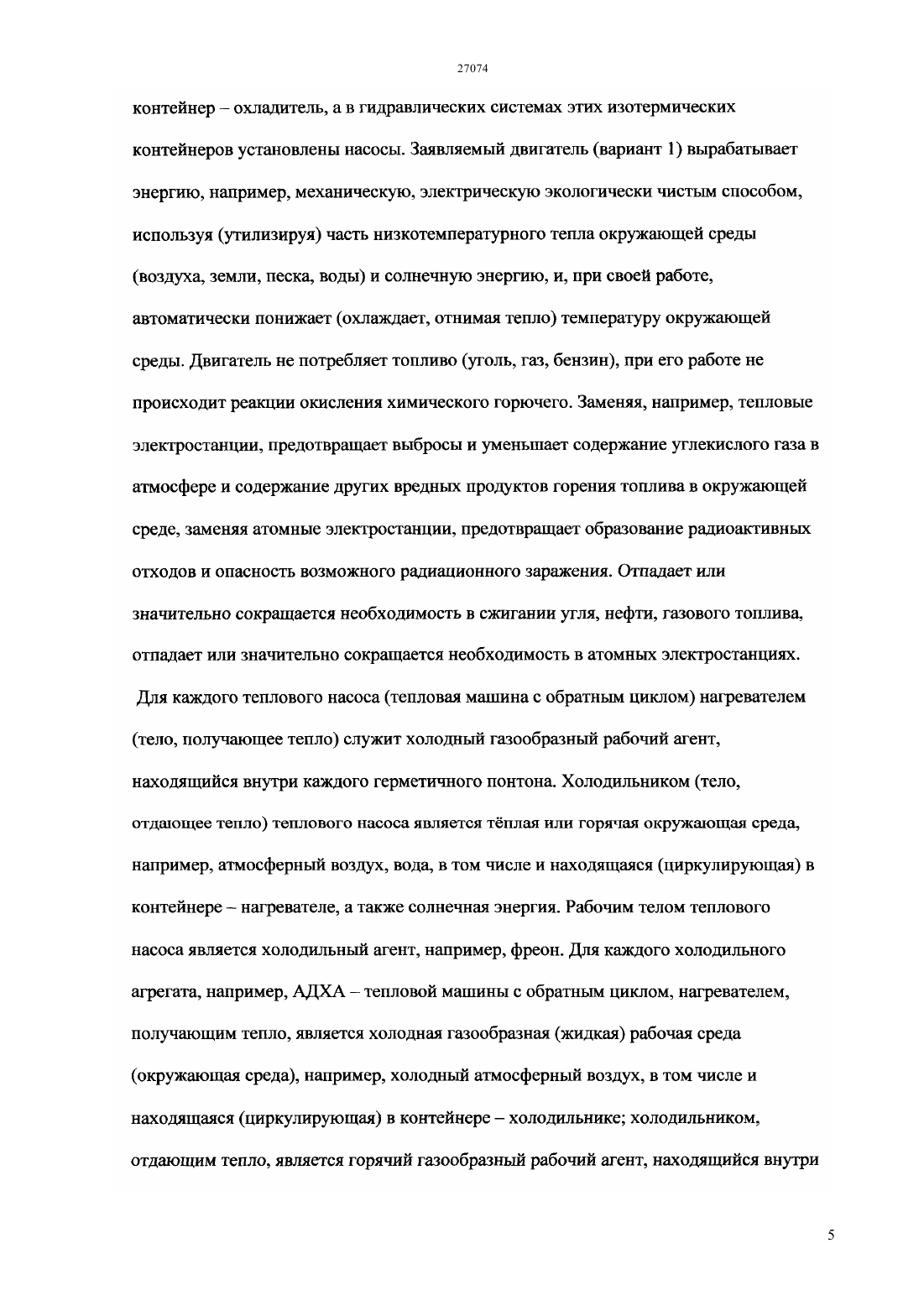

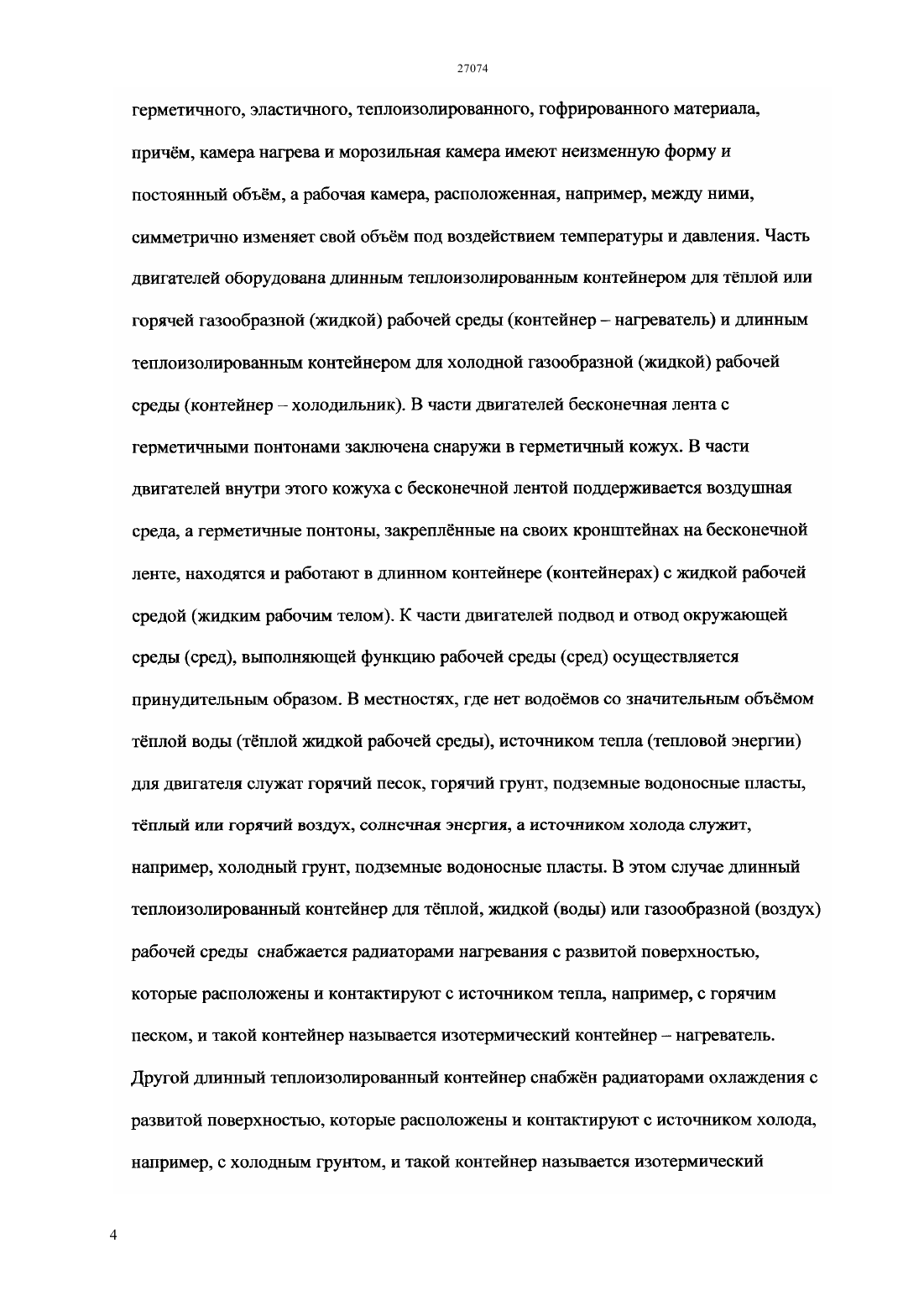

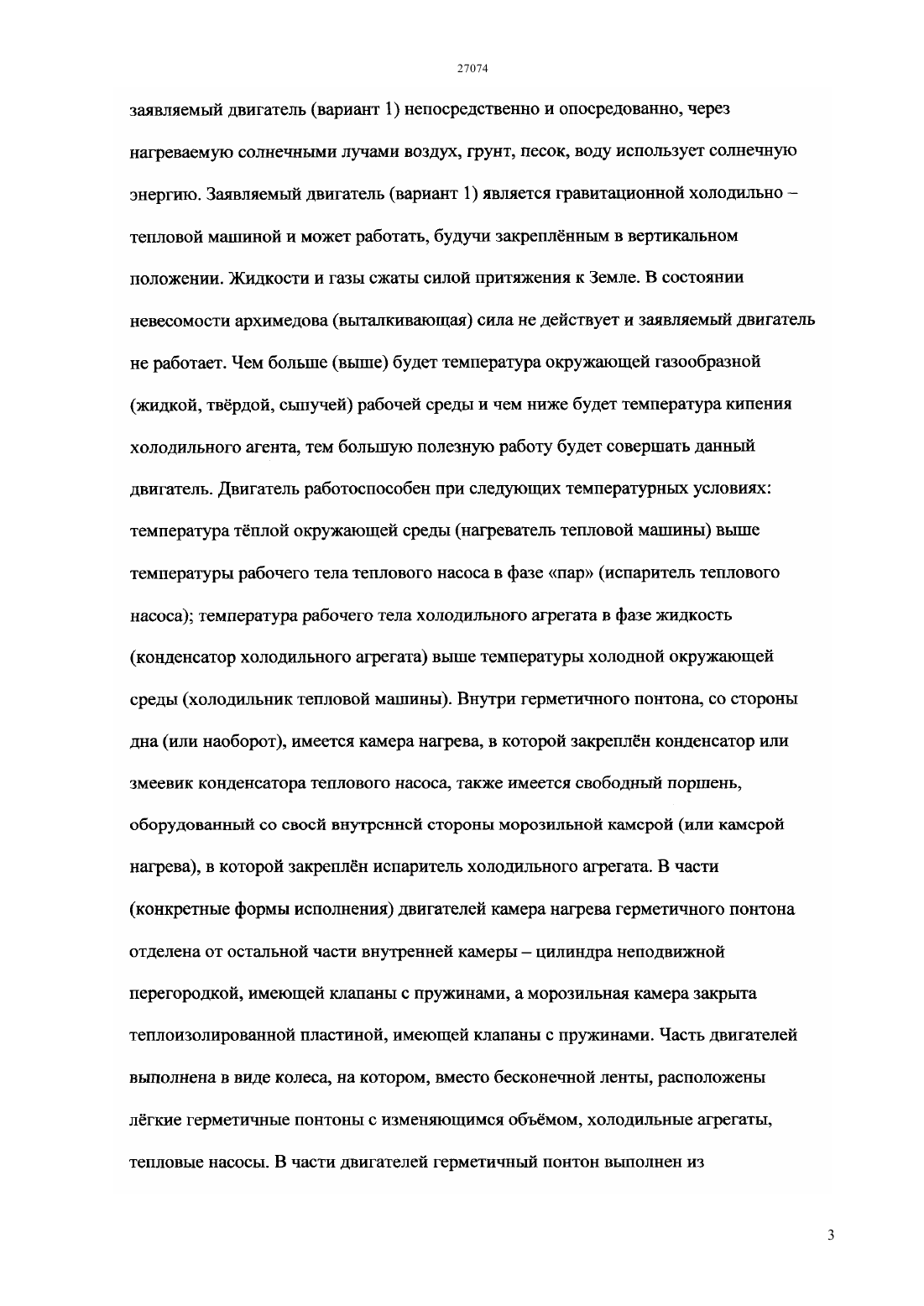

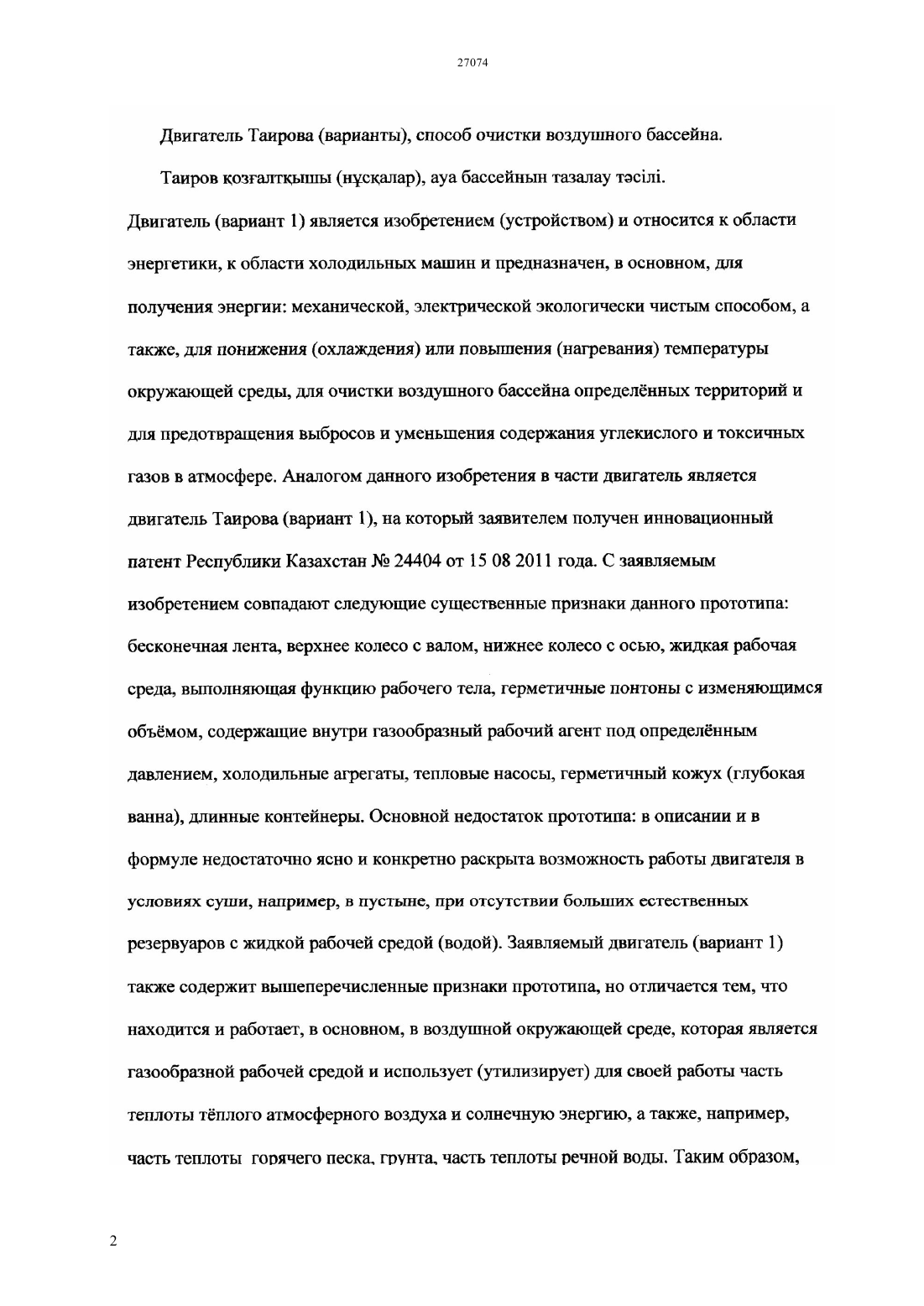

(51) 03 7/00 (2012.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ стороне погружения, что приводит к уменьшению объма понтона. Тепловой насос нагревает камеру нагрева понтона на стороне подъма, что приводит к увеличению объма понтона, он идт на подъм(всплывание), проворачивая ленту вверх. Двигатель (вариант 2) содержит чтное количество понтонов теплообменников,закреплнных на бесконечной ленте, находящейся в бесконечной трубе, закреплнной вертикально,внутри одной половины бесконечной трубы находится горячая жидкая рабочая среда и эта часть имеет внешний теплообменник - нагреватель и тепловые насосы, а в другой - холодная, и она имеет холодильные агрегаты. Труба имеет устройство,предотвращающее смещение и перемешивание этих сред. Двигатель использует солнечную энергию,тепло и холод окружающей среды и может работать в любое время суток. Вариант 3 является гравитационным двигателем внутреннего сгорания(ДВС) и использует моторное топливо. Двигатели,расположенные определнным способом, например,в линию, очищают воздушный бассейн территории. Теплотой компенсации двигателей (вариант 1 и 2),при необходимости, нагревается воздушный бассейн локальной территории.(54) ДВИГАТЕЛЬ ТАИРОВА (ВАРИАНТЫ) И СПОСОБ ОЧИСТКИ ВОЗДУШНОГО БАССЕЙНА С ЕГО ПОМОЩЬЮ(57) Двигатель Таирова (варианты 1 и 2) является изобретением, относится к области энергетики и предназначен для получения электрической энергии экологически чистым способом, для охлаждения окружающей среды и для очистки воздушного бассейна. Двигатель (вариант 1) содержит чтное количество герметичных понтонов с изменяющимся объмом, содержащих газообразный рабочий агент под давлением холодильных агрегатов, тепловых насосов, закреплнных на бесконечной ленте. Весь двигатель закреплн вертикально в водоме, слои которого имеют разную положительную температуру или находится в воздушной среде. Понтон имеет камеру нагрева и морозильную камеру с клапанами и расположенную между ними рабочую камеру. Холодильный агрегат охлаждает морозильную камеру понтона, находящегося на(гибкую передачу), натянутую на верхнее и нижнее колса, одно из которых посажено на оси, а другое на валу, содержащий определнное чтное количество лгких герметичных понтонов с изменяющимся объмом,состоящих из теплоизолированного корпуса с внутренней камерой- цилиндром и находящегося внутри камеры цилиндра свободного поршня с герметизацией сопряжения поршень - цилиндр, причм свободный поршень может двигаться в части камеры цилиндра, являющейся рабочей камерой, а внутри камеры-цилиндра находится газообразный рабочий агент(газообразное рабочее тело) под определнным давлением двигатель также содержит определнное,чтное количество холодильных агрегатов (холодильников), например,абсорбционно - диффузионных (АДХА), причм,они равномерно закреплены на бесконечной ленте и ориентированы всегда вертикально, например, висят и фиксируются снизу своих шарниров и сбоку бесконечной ленты или цепи (гибкой передачи), или холодильные агрегаты закреплены на бесконечной ленте жстко, а основные части и (или) отдельные элементы каждого АДХА, требующие для своей работы нагревание от внешнего источника тепла,например, генератор тепла, термосифон находятся с внешней стороны АДХА для непосредственного 28 контакта с тплой или горячей жидкой рабочей средой, а основные части и (или) отдельные элементы АДХА, требующие для своей работы охлаждение от внешнего источника холода,например, абсорбер (жидкостный теплообменник),конденсатор закреплены отдельно, висят на шарнире или закреплены жстко на бесконечной ленте для непосредственного контакта с холодной(прохладной) жидкой рабочей средой двигатель также содержит определнное, чтное количество тепловых насосов, имеющих свой привод, причм они равномерно закреплены на бесконечной ленте и ориентированы всегда вертикально, например, висят и фиксируются снизу своих шарниров и сбоку бесконечной ленты, или тепловые насосы закреплены на бесконечной ленте жстко, а его основные части и (или) отдельные элементы,требующие для своей работы нагревание от внешнего источника тепла (солнечная энергия,тплая или горячая вода, горячий воздух, горячий песок), например, испаритель (змеевик подогрева),находятся с внешней стороны для непосредственного контакта с тплой рабочей средой часть двигателя, содержащая бесконечную ленту с герметичными понтонами,имеет(заключена) снаружи прочный герметичный кожух или находится в прочной глубокой ванне, боковые стенки которого имеют бесконечный,герметизированный, теплоизолированный вырез,повторяющий в профиле контур бесконечной ленты, 27074 с одной боковой стороны кожуха в вырезе расположены и могут двигаться (вращаться) закреплнные на бесконечной ленте кронштейны основных частей и (или) отдельных элементов каждого холодильного агрегата и теплового насоса,требующих для своей работы нагревание от внешнего источника тепла, а с другой боковой стороны кожуха в вырезе расположены и могут двигаться (вращаться) кронштейны основных частей и (или) отдельных элементов каждого холодильного агрегата и теплового насоса, требующих для своей работы охлаждение от внешнего источника холода(холодная вода, воздух, грунт) в каждой боковой стороне герметичного кожуха имеется ещ один вырез,через который проходит опорная конструкция (силовой каркас) двигателя, и двигатель находится в вертикальном положении, по линии действия силы притяжения Земли и архимедовой (выталкивающей) силы каждый герметичный понтон имеет во внутренней камере цилиндре со стороны дна камеру нагрева (или морозильную камеру), в которой закреплн, как минимум,один конденсатор или змеевик конденсатора теплового насоса, или, дополнительно к этому, эта камера нагрева отделена от остальной части внутренней камеры- цилиндра неподвижной герметичной перегородкой с теплоизолирующим шитом, и имеющей клапаны с теплоизолирующим покрытием и с пружинами, и, в этом случае, в камере нагрева находится часть газообразного рабочего агента каждый свободный поршень имеет со своей внутренней стороны морозильную камеру(или камеру нагрева), в которой закреплн, как минимум, один испаритель холодильного агрегата,или, дополнительно к этому, эта морозильная камера закрыта теплоизолированной пластиной,имеющей клапаны с теплоизолирующим покрытием и с пружинами и, в этом случае, в морозильной камере находится часть рабочего агента или камер нагрева и морозильных камер два или более и часть из них расположена на или в боковой поверхности теплоизолированного корпуса герметичного понтона а опорная конструкция и герметичный кожух прикреплены к силовому каркасу всего двигателя отличающийся тем, что двигатель находится в воздушной (газообразной) среде,причм боковая сторона двигателя (сторона нагревания), на которой с внешней стороны герметичного кожуха на своих кронштейнах расположены и могут двигаться в тплой или горячей газообразной рабочей среде части и элементы каждого холодильного агрегата и теплового насоса, требующие для своей работы нагревание от внешнего источника тепла (солнечная энергия, тплый или горячий воздух, горячий газ,пар), расположена на солнечном (в дневное время) месте, а другая вертикальная половина двигателя(сторона охлаждения) искусственно затенена или помещена в прохладное или холодное место, и здесь с внешней стороны герметичного кожуха на своих кронштейнах расположены и могут двигаться в холодной (прохладной) газообразной рабочей среде части холодильных агрегатов, требующие для своей работы охлаждение, а внутри герметичного кожуха с бесконечной лентой (гибкой передачей) находится жидкая рабочая среда (жидкое рабочее тело),причм, все движущиеся части двигателя выполнены, по возможности, максимально лгкими. 2. Двигатель по п. 1, отличающийся тем, что содержит два длинных герметичных контейнера,расположенных по обоим бокам бесконечной ленты или цепи и имеющих высоту (длину), большую, чем высота бесконечной ленты или цепи, причм,внутренней, ближайшей к ленте, стенкой каждого контейнера является одна из боковых стенок герметичного кожуха, каждый контейнер имеет сквозную боковую полость - вырез, через который проходит силовой каркас всего двигателя, к которому и прикреплены оба контейнера, один из контейнеров расположен на стороне нагревания,находится на солнечном месте, имеет развитую поверхность и приспособлен для максимального и быстрого нагревания (солнечной энергией, тплым или горячим воздухом) его и находящейся и циркулирующей внутри него тплой или горячей газообразной рабочей среды, например воздуха,имеет отверстия для впуска и выпуска воздуха,например, вверху и внизу, а также снабжн пневматическим насосом и называется контейнер нагреватель, и внутри него расположены на своих кронштейнах и могут двигаться части холодильных агрегатов, например, абсорбционных холодильных агрегатов, например, генераторы тепла, и части тепловых насосов, например, испарители (змеевики подогрева) требующие для своей работы нагревание от внешнего источника тепла другой длинный герметичный контейнер расположен на стороне охлаждения, искусственно затенн или помещн в прохладное или холодное место, и (или) контактирует с холодной средой, например, с холодным грунтом, внутри этого контейнера находится и циркулирует прохладная или холодная газообразная рабочая среда, например, воздух,имеет отверстия и пневматический насос и называется контейнер - холодильник и внутри него расположены на своих кронштейнах и могут двигаться части холодильных агрегатов, требующие для своей работы охлаждение от внешнего источника холода, например, конденсаторы,дефлегматоры, абсорберы. 3. Двигатель по п.п.1 - 2, отличающийся тем,что его тепловые насосы имеют два или более контуров с конденсаторами, причм конденсатор одного контура нагревает генератор тепла(термосифон) АДХА или змеевик конденсатора находится внутри генератора тепла либо,дополнительно к этому, тепловые насосы имеют два или более контуров с испарителями (змеевиками подогрева), причм один контур охлаждает конденсатор, абсорбер АДХА. 4. Двигатель по п.п.13, отличающийся тем,что герметичный понтон выполнен из герметичного,теплоизолированного,эластичного,например,гофрированного материала или рабочая камера выполнена из этого материала, состоит из теплоизолированной камеры нагрева, с, как 29 минимум, одним конденсатором теплового насоса внутри не, и эта камера нагрева имеет неизменную форму и постоянный объм теплоизолированной морозильной камеры с, как минимум, одним испарителем холодильного агрегата внутри не,которая, также, имеет неизменную форму и постоянный объм и расположенной между ними рабочей камеры, которая может симметрично изменять свою форму и объм под воздействием температуры и давления, не нарушая общей симметрии герметичного понтона или рабочая камера дополнительно снабжена камерой нагрева и морозильной камерой понтон закреплн к бесконечной ленте или цепи жстко либо одной камерой, например, камерой нагрева, жстко, а,другой, например, морозильной камерой, подвижно для уменьшения веса и для лучшей герметизации. 5. Двигатель по п.п.1 - 4, отличающийся тем,что каждый клапан камеры нагрева, морозильной камеры, рабочей камеры, теплообменника, ресивера имеет свой привод, например, электромагнитный и двигатель снабжн автоматикой контроля и управления. 6. Двигатель по любому из п.п.1-5,отличающийся тем, что имеет пневматический насоскомпрессор (компрессоры) со своим приводом, например, электрическим, и ресивер(ресиверы) для газообразного рабочего агента или,дополнительно к этому, и теплообменник. 7. Двигатель по п.п.1 -6, отличающийся тем,что генератор тепла (термосифон) каждого АДХА снабжн электрическим нагревателем в качестве дополнительного источника энергии. 8. Двигатель по п.п. 1-7, отличающийся тем,что рабочая камера понтонов имеет клапан(клапаны) с приводом для смены газообразного рабочего тела, которым в этом двигателе является,например,атмосферный воздух,свободный поршень снабжн приводом а понтоны, при огибании вместе с бесконечной лентой верхнего колеса (в зоне верхнего колеса), находятся в воздушной (газообразной) атмосфере. 9. Двигатель по п.п. 1-8, отличающийся тем,что имеет дополнительные колса и приспособления, например, успокоители, для стабилизации движения бесконечной ленты (гибкой,например, цепной передачи). 10. Двигатель, включающий бесконечную ленту(гибкую передачу), натянутую на верхнее и нижнее колса, одно из которых посажено на оси, а другое на валу, который содержит определнное чтное количество лгких, полых, герметичных понтонов с изменяющимся объмом, например, имеющих гофрированные или эластичные элементы, и которые пневматически соединены, каждый со своим,теплообменником(теплообменниками),причм внутри герметичных понтонов и теплообменников находится газообразный рабочий агент(газообразное рабочее тело) под определнным давлением, и эти герметичные понтоны и теплообменники равномерно закреплены на бесконечной ленте двигатель снабжн прочным кожухоммкостью, выполненным, например, в 30 виде вытянутой бесконечной трубы, расположенной в вертикальном положении, которая содержит жидкую рабочую среду (рабочее тело), внутри бесконечной трубы находится также в вертикальном положении и может двигаться (вращаться) бесконечная лента с закреплнными на ней герметичными понтонами и теплообменниками,причм часть (вертикальная половина) бесконечной трубы,обслуживающая линию подъма бесконечной ленты, имеет развитую поверхность,находится на солнечном месте и гидравлически связана с внешним теплообменником нагревателем (теплообменникаминагревателями),также расположенным на солнечном месте и они приспособлены для максимального и быстрого нагревания их и жидкой рабочей среды солнечной энергией и (или) горячим воздухом (теплом окружающей среды), и в этой части бесконечной трубы и в теплообменникенагревателе находится тплая или горячая жидкая рабочая среда другая часть (половина) бесконечной трубы искусственно затенена (помещена в прохладное или холодное место), выполнена теплоизолированной и снабжена стационарными холодильными агрегатами,например,абсорбционнодиффузионными холодильными агрегатами (АДХА), работающими,например, по циклам Платена и Мунтерса, причм генератор тепла (термосифон) каждого АДХА находится всегда с внешней, солнечной стороны для максимального и быстрого нагревания солнечной энергией и (или) теплом окружающей среды, а части каждого АДХА, требующие для своей работы охлаждение от внешнего источника холода например, конденсатор, абсорбер, расположены в наиболее холодном (затеннном) месте, испаритель каждого АДХА расположен внутри части бесконечной трубы, обслуживающей линию спуска бесконечной ленты и в этой части бесконечной трубы находится холодная жидкая рабочая среда двигатель имеет устройство(устройства),расположенное внутри бесконечной трубы и предотвращающее смещение(сдвиг) и перемешивание холодной и горячей жидких рабочих сред, например, герметичную перегородку с узким горлышком, выступающим навстречу движению бесконечной ленты, либо, дополнительно к этому, на конце горлышка имеется клапан причм, двигатель (кожухмкость с бесконечной лентой) закреплн в вертикальном положении, по линии действия архимедовой силы, отличающийся тем, что часть (вертикальная половина) бесконечной трубы,обслуживающая линию подъма бесконечной ленты, и внешний теплообменникнагреватель снабжены стационарными тепловыми насосами, имеющими свой привод, например,электрический, и обеспечивающими извлечение и использование части тепла окружающей среды и(или) солнечной энергии в оптимальном режиме например, испаритель (испарители) каждого теплового насоса расположен на внешнем,солнечном месте, и (или) во внешней среде,имеющей положительную температуру (вода,например, реки подземные водоносные пласты
