Инструмент для заварки отверстия в стальной детали

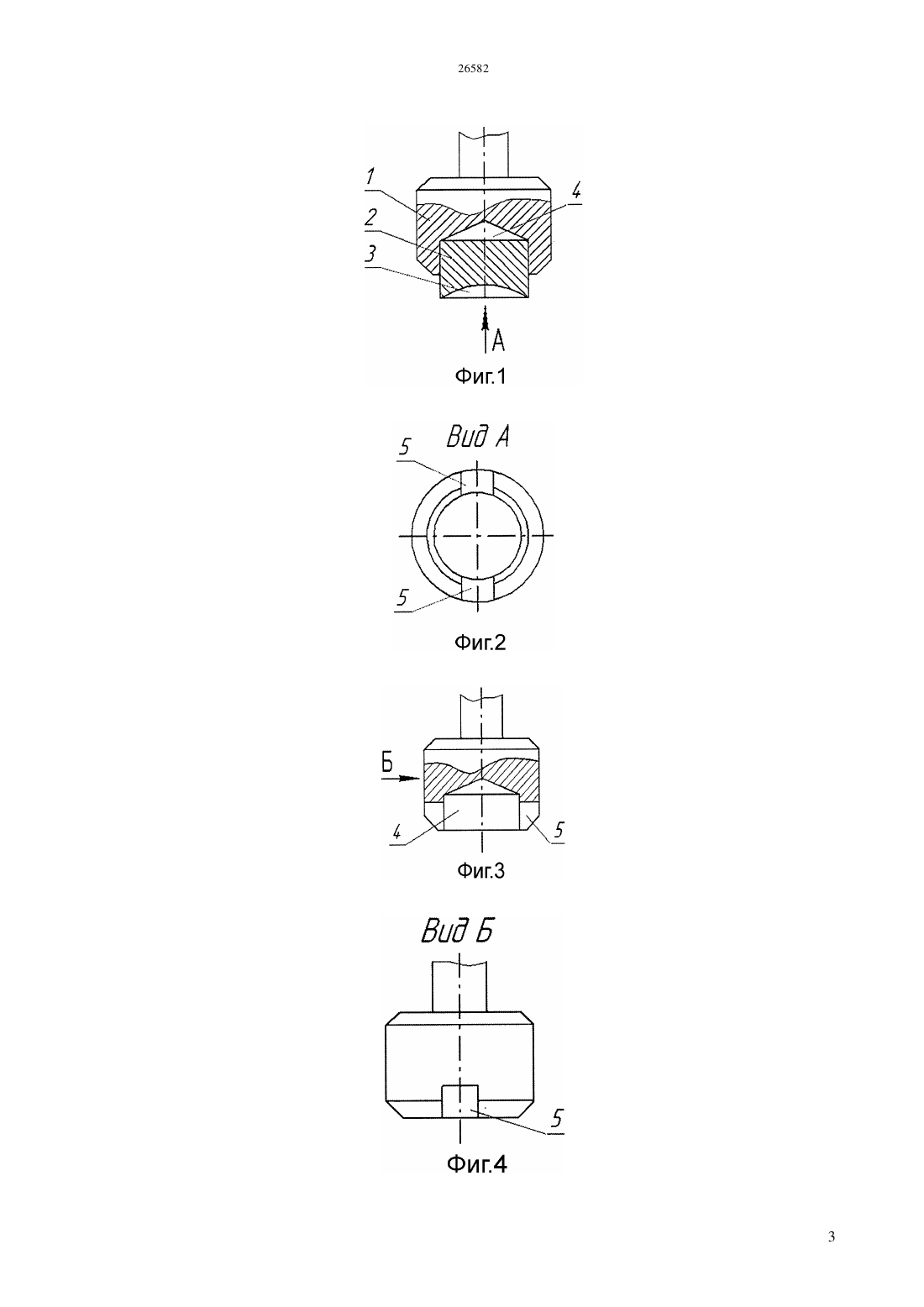

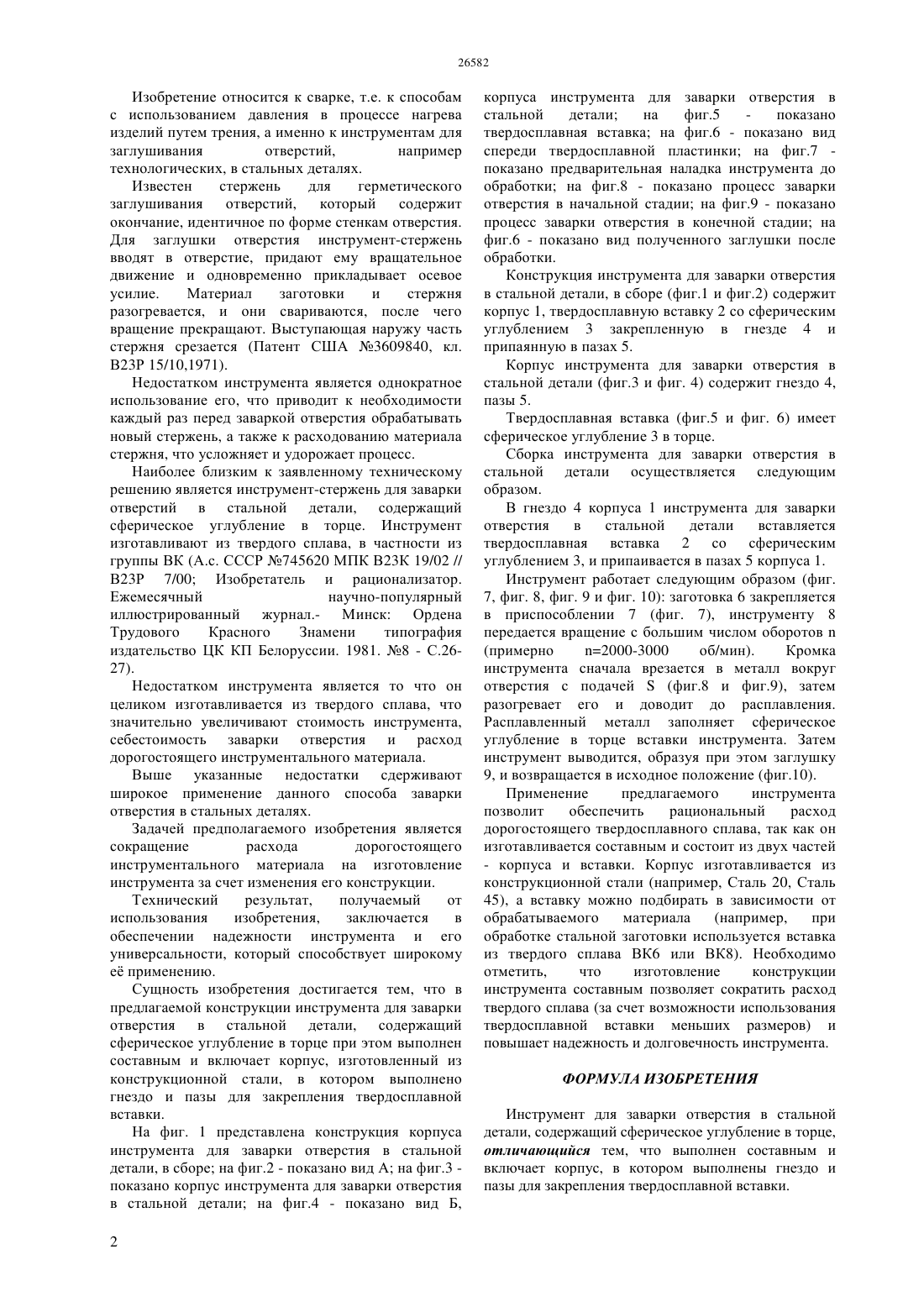

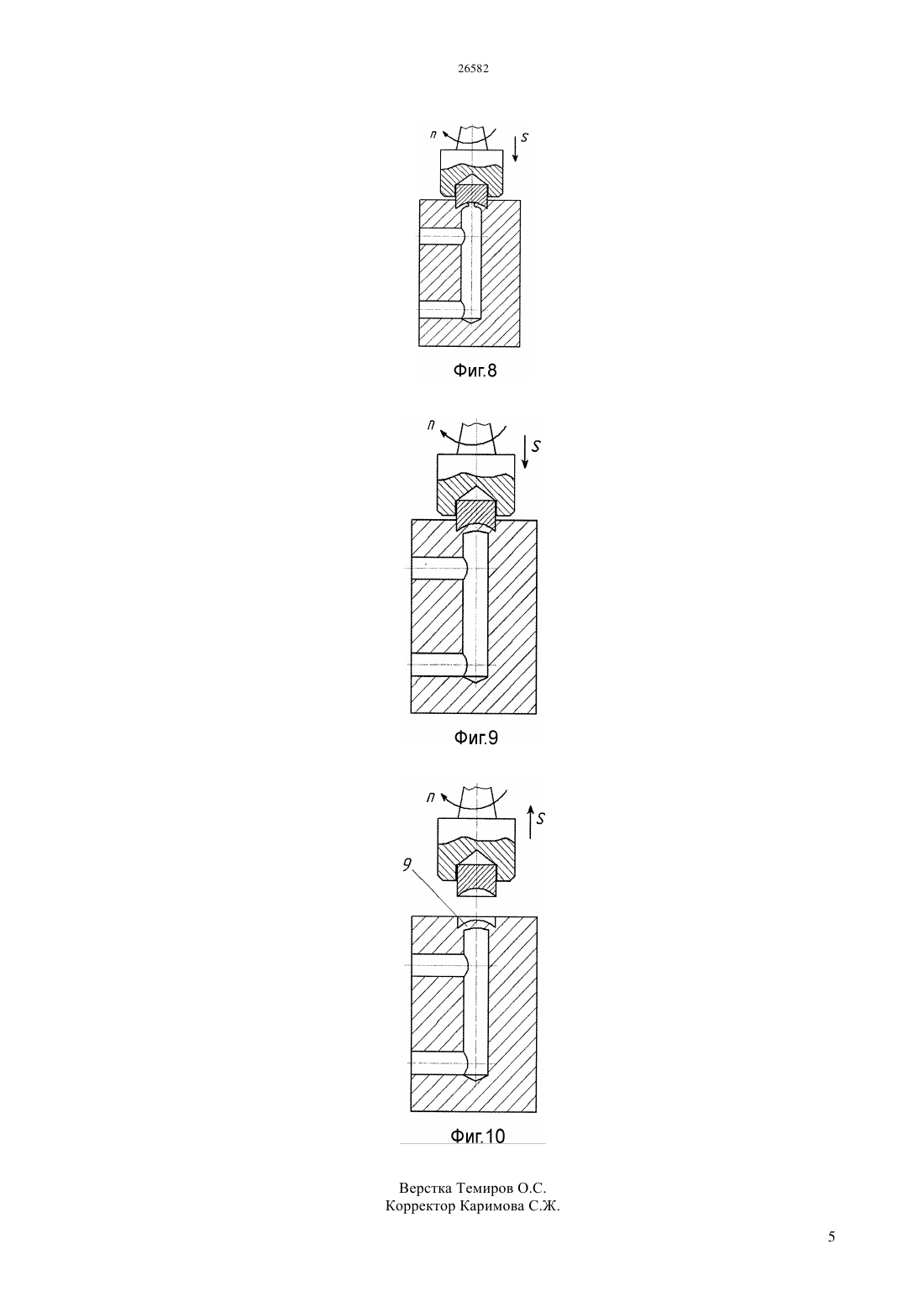

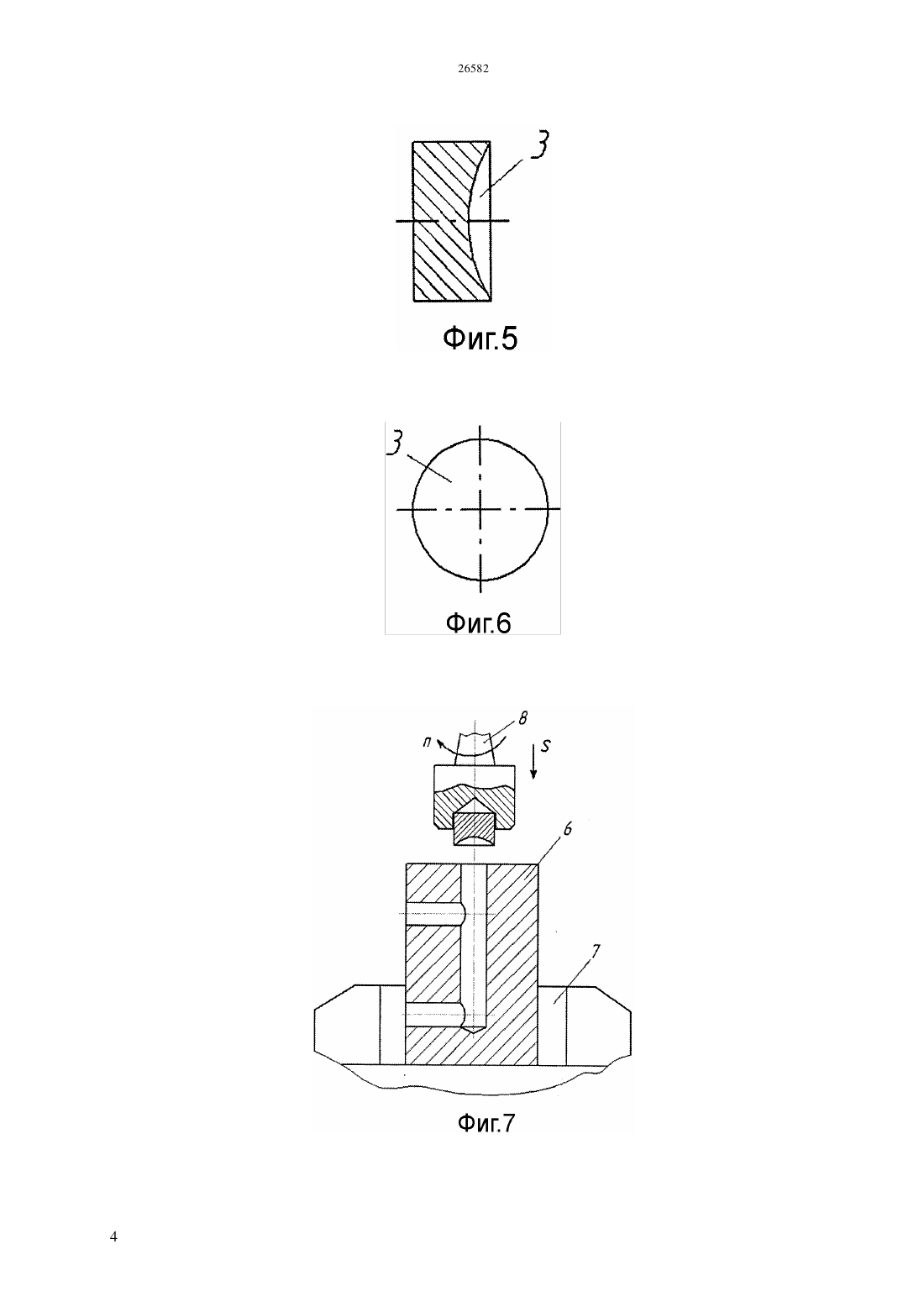

(51) 23 20/12 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ заглушивания отверстий, например технологических, в стальных деталях. Задачей предполагаемого изобретения является сокращение расхода дорогостоящего инструментального материала на изготовление инструмента за счет изменения его конструкции. Инструмент для заварки отверстия в стальной детали, содержащий сферическое углубление в торце отличающийся тем, что выполнен составным и включает корпус, в котором выполнено гнездо и пазы для закрепления твердосплавной вставки. Технический результат,получаемый от использования изобретения,заключается в обеспечении надежности инструмента и его универсальности, который способствует широкому е применению.(72) Шеров Карибек Тагаевич Боярский Вячеслав Григорьевич Сихимбаев Муратбай Риздихбаевич Шеров Айбек Карибекович Мусаев Медгат Муратович(73) Шеров Карибек Тагаевич Боярский Вячеслав Григорьевич(54) ИНСТРУМЕНТ ДЛЯ ЗАВАРКИ ОТВЕРСТИЯ В СТАЛЬНОЙ ДЕТАЛИ(57) Изобретение относится к сварке, т.е. к способам с использованием давления в процессе нагрева изделий путем трения, а именно к инструментам для Изобретение относится к сварке, т.е. к способам с использованием давления в процессе нагрева изделий путем трения, а именно к инструментам для заглушивания отверстий,например технологических, в стальных деталях. Известен стержень для герметического заглушивания отверстий, который содержит окончание, идентичное по форме стенкам отверстия. Для заглушки отверстия инструмент-стержень вводят в отверстие, придают ему вращательное движение и одновременно прикладывает осевое усилие. Материал заготовки и стержня разогревается, и они свариваются, после чего вращение прекращают. Выступающая наружу часть стержня срезается (Патент США 3609840, кл. В 23 Р 15/10,1971). Недостатком инструмента является однократное использование его, что приводит к необходимости каждый раз перед заваркой отверстия обрабатывать новый стержень, а также к расходованию материала стержня, что усложняет и удорожает процесс. Наиболее близким к заявленному техническому решению является инструмент-стержень для заварки отверстий в стальной детали, содержащий сферическое углубление в торце. Инструмент изготавливают из твердого сплава, в частности из группы ВК (А.с. СССР 745620 МПК В 23 К 19/02 // В 23 Р 7/00 Изобретатель и рационализатор. Ежемесячный научно-популярный иллюстрированный журнал.- Минск Ордена Трудового Красного Знамени типография издательство ЦК КП Белоруссии. 1981. 8 - С.2627). Недостатком инструмента является то что он целиком изготавливается из твердого сплава, что значительно увеличивают стоимость инструмента,себестоимость заварки отверстия и расход дорогостоящего инструментального материала. Выше указанные недостатки сдерживают широкое применение данного способа заварки отверстия в стальных деталях. Задачей предполагаемого изобретения является сокращение расхода дорогостоящего инструментального материала на изготовление инструмента за счет изменения его конструкции. Технический результат,получаемый от использования изобретения,заключается в обеспечении надежности инструмента и его универсальности, который способствует широкому е применению. Сущность изобретения достигается тем, что в предлагаемой конструкции инструмента для заварки отверстия в стальной детали, содержащий сферическое углубление в торце при этом выполнен составным и включает корпус, изготовленный из конструкционной стали, в котором выполнено гнездо и пазы для закрепления твердосплавной вставки. На фиг. 1 представлена конструкция корпуса инструмента для заварки отверстия в стальной детали, в сборе на фиг.2 - показано вид А на фиг.3 показано корпус инструмента для заварки отверстия в стальной детали на фиг.4 - показано вид Б,2 корпуса инструмента для заварки отверстия в стальной детали на фиг.5 показано твердосплавная вставка на фиг.6 - показано вид спереди твердосплавной пластинки на фиг.7 показано предварительная наладка инструмента до обработки на фиг.8 - показано процесс заварки отверстия в начальной стадии на фиг.9 - показано процесс заварки отверстия в конечной стадии на фиг.6 - показано вид полученного заглушки после обработки. Конструкция инструмента для заварки отверстия в стальной детали, в сборе (фиг.1 и фиг.2) содержит корпус 1, твердосплавную вставку 2 со сферическим углублением 3 закрепленную в гнезде 4 и припаянную в пазах 5. Корпус инструмента для заварки отверстия в стальной детали (фиг.3 и фиг. 4) содержит гнездо 4,пазы 5. Твердосплавная вставка (фиг.5 и фиг. 6) имеет сферическое углубление 3 в торце. Сборка инструмента для заварки отверстия в стальной детали осуществляется следующим образом. В гнездо 4 корпуса 1 инструмента для заварки отверстия в стальной детали вставляется твердосплавная вставка 2 со сферическим углублением 3, и припаивается в пазах 5 корпуса 1. Инструмент работает следующим образом (фиг. 7, фиг. 8, фиг. 9 и фиг. 10) заготовка 6 закрепляется в приспособлении 7 (фиг. 7), инструменту 8 передается вращение с большим числом оборотов(примерно 2000-3000 об/мин). Кромка инструмента сначала врезается в металл вокруг отверстия с подачей(фиг.8 и фиг.9), затем разогревает его и доводит до расплавления. Расплавленный металл заполняет сферическое углубление в торце вставки инструмента. Затем инструмент выводится, образуя при этом заглушку 9, и возвращается в исходное положение (фиг.10). Применение предлагаемого инструмента позволит обеспечить рациональный расход дорогостоящего твердосплавного сплава, так как он изготавливается составным и состоит из двух частей- корпуса и вставки. Корпус изготавливается из конструкционной стали (например, Сталь 20, Сталь 45), а вставку можно подбирать в зависимости от обрабатываемого материала(например,при обработке стальной заготовки используется вставка из твердого сплава ВК 6 или ВК 8). Необходимо отметить,что изготовление конструкции инструмента составным позволяет сократить расход твердого сплава (за счет возможности использования твердосплавной вставки меньших размеров) и повышает надежность и долговечность инструмента. ФОРМУЛА ИЗОБРЕТЕНИЯ Инструмент для заварки отверстия в стальной детали, содержащий сферическое углубление в торце,отличающийся тем, что выполнен составным и включает корпус, в котором выполнены гнездо и пазы для закрепления твердосплавной вставки.
