Универсальное загрузочное устройство

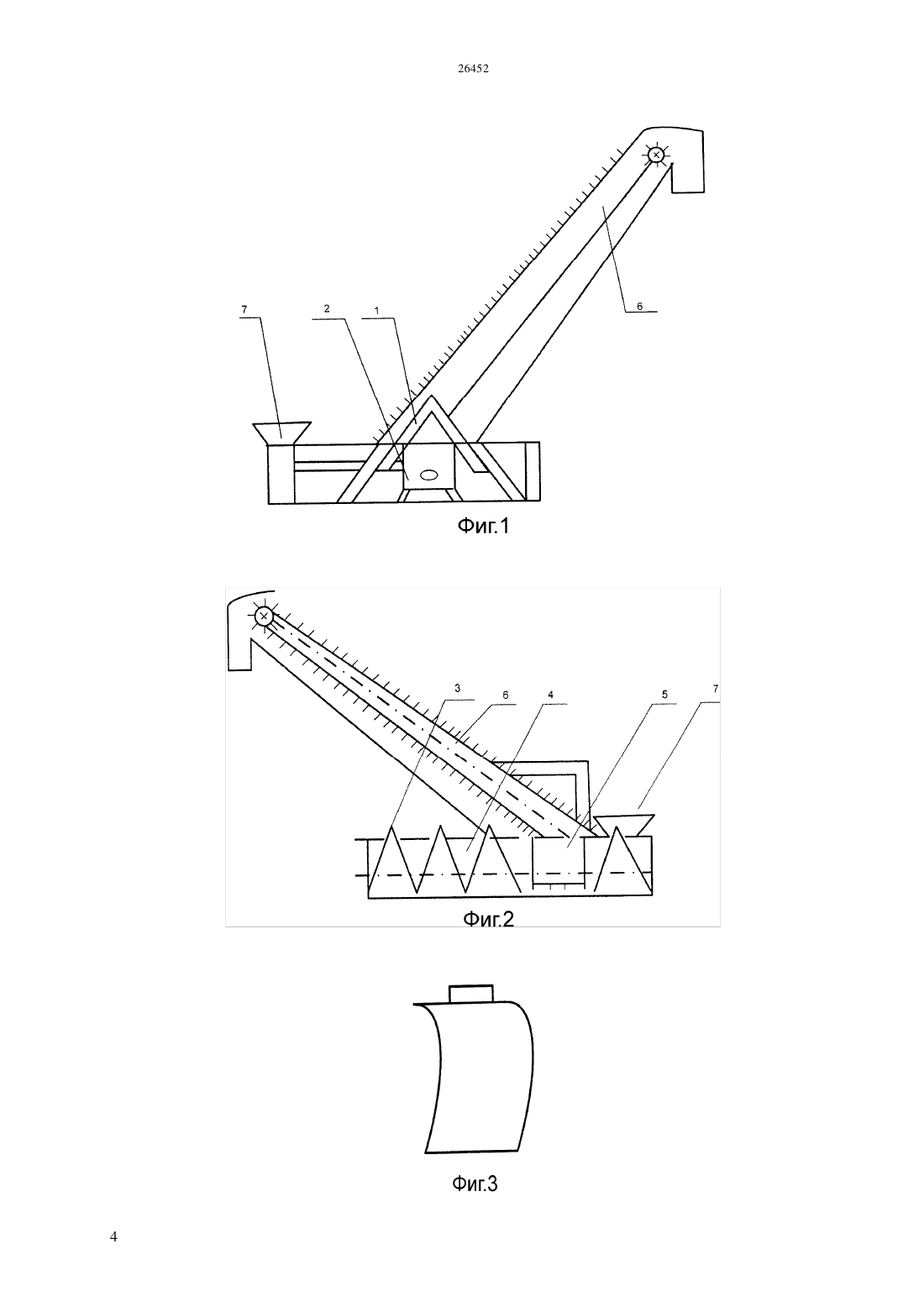

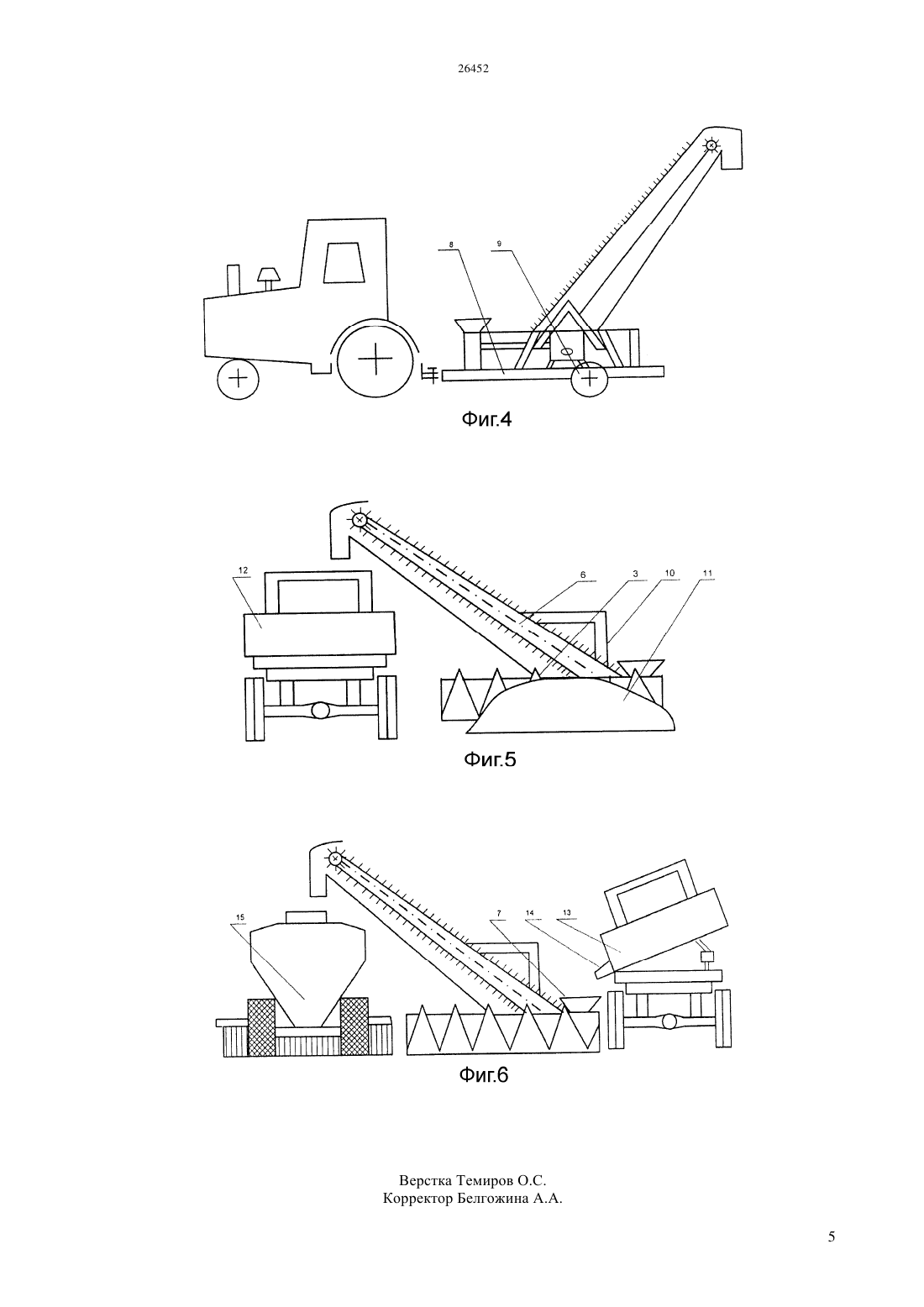

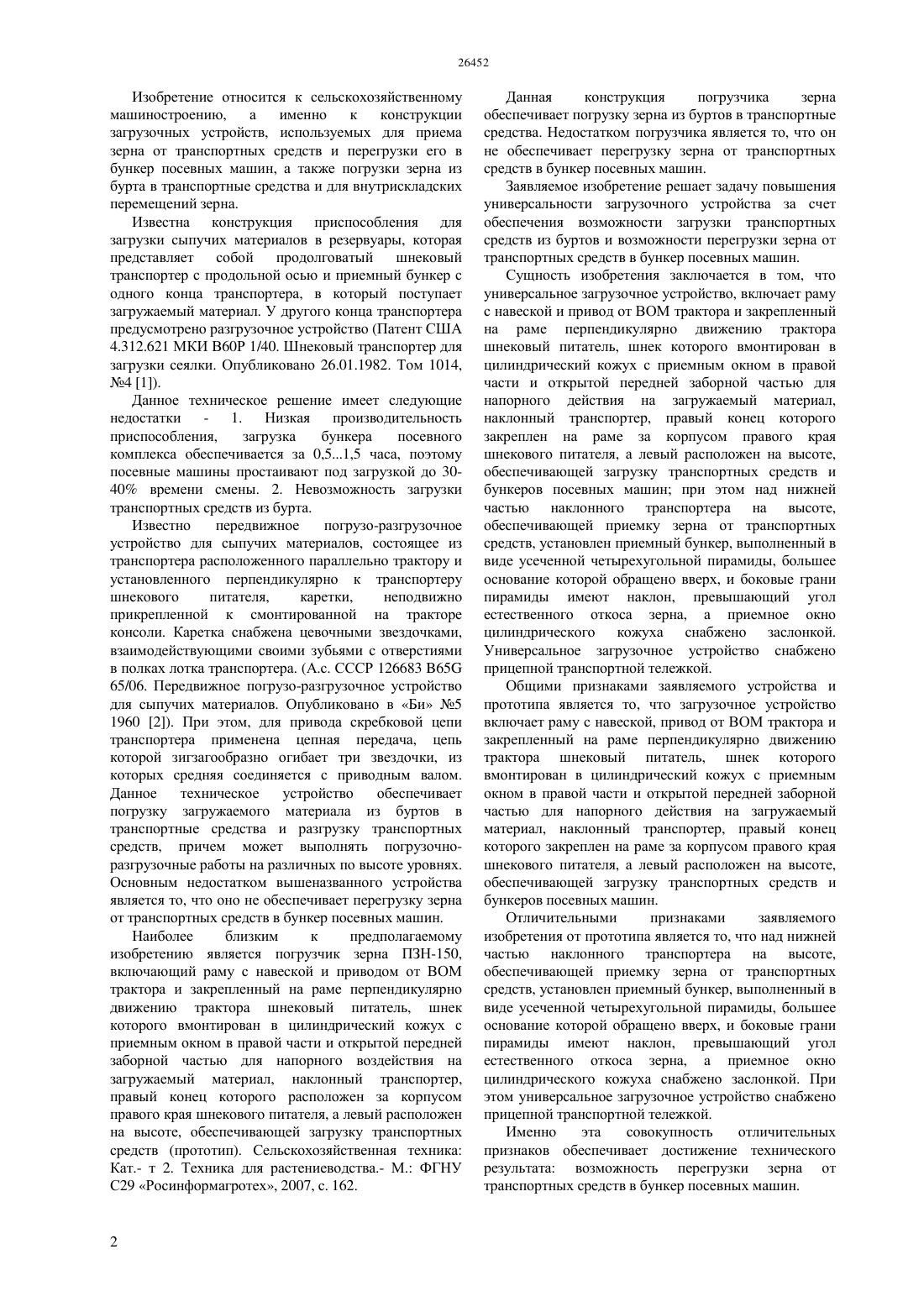

(51) 65 65/06 (2011.01) 65 67/04 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ шнекового питателя,расположенного перпендикулярно движению и включающего шнек в цилиндрическом кожухе с открытой передней заборной частью и приемным окном, снабженный заслонкой в правой части кожуха наклонный транспортер, правый конец которого расположен за корпусом правого края шнекового питателя, а левый расположен на высоте, обеспечивающей загрузку транспортных средств и бункеров посевных машин. Над нижней правой частью наклонного транспортера на высоте, обеспечивающей приемку зерна от транспортных средств установлен приемный бункер,выполненный в виде усеченной четырехугольной пирамиды, большие основания которой обращено вверх. При этом боковые грани пирамиды имеют наклон, превышающий угол естественного откоса зерна. Универсальное загрузочное устройство снабжено прицепной транспортной тележкой. Изобретение решает задачу повышения универсальности загрузочного устройства путем применения его при загрузке зерном транспортных средств из буртов, а также при перегрузке зерна от транспортных средств в бункер посевных машин.(72) Агайдаров Узакбай Садыкович Першуков Сергей Владимирович Астафьев Владимир Леонидович Муслимов Николай Муслимович Жуков Николай Максимович Мамедов Микаил Мурад-оглы(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт механизации и электрификации сельского хозяйства(57) Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции загрузочных устройств, используемых для приема зерна от транспортных средств и перегрузки его в бункер посевных машин, а также погрузки зерна из бурта в транспортные средства и для внутрискладских перемещений зерна. Универсальное загрузочное устройство состоит из рамы с навеской и привода от ВОМ трактора, 26452 Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции загрузочных устройств, используемых для приема зерна от транспортных средств и перегрузки его в бункер посевных машин, а также погрузки зерна из бурта в транспортные средства и для внутрискладских перемещений зерна. Известна конструкция приспособления для загрузки сыпучих материалов в резервуары, которая представляет собой продолговатый шнековый транспортер с продольной осью и приемный бункер с одного конца транспортера, в который поступает загружаемый материал. У другого конца транспортера предусмотрено разгрузочное устройство (Патент США 4.312.621 МКИ В 60 Р 1/40. Шнековый транспортер для загрузки сеялки. Опубликовано 26.01.1982. Том 1014,4 1). Данное техническое решение имеет следующие недостатки - 1. Низкая производительность приспособления,загрузка бункера посевного комплекса обеспечивается за 0,51,5 часа, поэтому посевные машины простаивают под загрузкой до 3040 времени смены. 2. Невозможность загрузки транспортных средств из бурта. Известно передвижное погрузо-разгрузочное устройство для сыпучих материалов, состоящее из транспортера расположенного параллельно трактору и установленного перпендикулярно к транспортеру шнекового питателя,каретки,неподвижно прикрепленной к смонтированной на тракторе консоли. Каретка снабжена цевочными звездочками,взаимодействующими своими зубьями с отверстиями в полках лотка транспортера. (А.с. СССР 126683 65 65/06. Передвижное погрузо-разгрузочное устройство для сыпучих материалов. Опубликовано в Би 5 1960 2). При этом, для привода скребковой цепи транспортера применена цепная передача, цепь которой зигзагообразно огибает три звездочки, из которых средняя соединяется с приводным валом. Данное техническое устройство обеспечивает погрузку загружаемого материала из буртов в транспортные средства и разгрузку транспортных средств, причем может выполнять погрузочноразгрузочные работы на различных по высоте уровнях. Основным недостатком вышеназванного устройства является то, что оно не обеспечивает перегрузку зерна от транспортных средств в бункер посевных машин. Наиболее близким к предполагаемому изобретению является погрузчик зерна ПЗН-150,включающий раму с навеской и приводом от ВОМ трактора и закрепленный на раме перпендикулярно движению трактора шнековый питатель, шнек которого вмонтирован в цилиндрический кожух с приемным окном в правой части и открытой передней заборной частью для напорного воздействия на загружаемый материал, наклонный транспортер,правый конец которого расположен за корпусом правого края шнекового питателя, а левый расположен на высоте, обеспечивающей загрузку транспортных средств (прототип). Сельскохозяйственная техника Кат.- т 2. Техника для растениеводства.- М. ФГНУ С 29 Росинформагротех, 2007, с. 162. Данная конструкция погрузчика зерна обеспечивает погрузку зерна из буртов в транспортные средства. Недостатком погрузчика является то, что он не обеспечивает перегрузку зерна от транспортных средств в бункер посевных машин. Заявляемое изобретение решает задачу повышения универсальности загрузочного устройства за счет обеспечения возможности загрузки транспортных средств из буртов и возможности перегрузки зерна от транспортных средств в бункер посевных машин. Сущность изобретения заключается в том, что универсальное загрузочное устройство, включает раму с навеской и привод от ВОМ трактора и закрепленный на раме перпендикулярно движению трактора шнековый питатель, шнек которого вмонтирован в цилиндрический кожух с приемным окном в правой части и открытой передней заборной частью для напорного действия на загружаемый материал,наклонный транспортер, правый конец которого закреплен на раме за корпусом правого края шнекового питателя, а левый расположен на высоте,обеспечивающей загрузку транспортных средств и бункеров посевных машин при этом над нижней частью наклонного транспортера на высоте,обеспечивающей приемку зерна от транспортных средств, установлен приемный бункер, выполненный в виде усеченной четырехугольной пирамиды, большее основание которой обращено вверх, и боковые грани пирамиды имеют наклон, превышающий угол естественного откоса зерна, а приемное окно цилиндрического кожуха снабжено заслонкой. Универсальное загрузочное устройство снабжено прицепной транспортной тележкой. Общими признаками заявляемого устройства и прототипа является то, что загрузочное устройство включает раму с навеской, привод от ВОМ трактора и закрепленный на раме перпендикулярно движению трактора шнековый питатель, шнек которого вмонтирован в цилиндрический кожух с приемным окном в правой части и открытой передней заборной частью для напорного действия на загружаемый материал, наклонный транспортер, правый конец которого закреплен на раме за корпусом правого края шнекового питателя, а левый расположен на высоте,обеспечивающей загрузку транспортных средств и бункеров посевных машин. Отличительными признаками заявляемого изобретения от прототипа является то, что над нижней частью наклонного транспортера на высоте,обеспечивающей приемку зерна от транспортных средств, установлен приемный бункер, выполненный в виде усеченной четырехугольной пирамиды, большее основание которой обращено вверх, и боковые грани пирамиды имеют наклон, превышающий угол естественного откоса зерна, а приемное окно цилиндрического кожуха снабжено заслонкой. При этом универсальное загрузочное устройство снабжено прицепной транспортной тележкой. Именно эта совокупность отличительных признаков обеспечивает достижение технического результата возможность перегрузки зерна от транспортных средств в бункер посевных машин. А учитывая возможность загрузки транспортных средств из буртов, обусловленную общими признаками заявляемого технического решения,можно утверждать, что изобретение решает задачу повышения универсальности загрузочного устройства. На фиг.1 и фиг.2 изображено предлагаемое универсальное загрузочное устройство вид спереди на фиг.3 - 4 - варианты использования загрузочного устройства на фиг.5 - заслонка шнекового питателя на фиг.6 - загрузочное устройство на транспортной тележке. Универсальное загрузочное устройство включает раму с навеской 1, редуктор 2 привода от ВОМ трактора (фиг.1). На раме закреплен шнековый питатель, включающий шнек 3, расположенный в цилиндрическом кожухе 4 с открытой заборной частью для напорного действия на загружаемый материал (фиг.2). В правой части цилиндрического кожуха расположено приемное окно 5, через которое зерно подается к наклонному транспортеру 6. Над нижней правой частью наклонного транспортера 6 установлен приемный бункер 7,выполненный в виде усеченной четырехугольной пирамиды, большее основание которой обращено вверх, при этом боковые грани пирамиды имеют наклон, превышающий угол естественного откоса зерна. Для закрытия приемного окна цилиндрического кожуха загрузочное устройство снабжено заслонкой(фиг.3). Для транспортировки загрузочного устройства при переездах от места стоянки к месту работы последнее снабжено транспортной тележкой, включающей прицепную раму 8, опирающуюся на опорные колеса 9. (фиг.4). Устройство работает следующим образом. Перед загрузкой транспортных средств зерном из бурта универсальное загрузочное устройство навешивается на трактор 10. Затем загрузочное устройство подается путем перемещения трактора к бурту зерна 11 с включенным приводом шнека 3 и транспортера 6.(фиг.5). При этом приемное окно 5 цилиндрического кожуха 4 открыто. Зерно подается шнеком в приемное окно к нижнему краю транспортера 6, где захватывается скребками транспортера и переносится к верхнему левому краю транспортера, откуда сбрасывается в транспортное средство 12. (фиг.5). Перед перегрузкой семян от транспортных средств в бункер посевных машин приемное окно 5 (фиг.2) закрывается заслонкой (фиг.3). Затем к приемному бункеру 7 подается транспортное средство 13, борта которого снабжены съемными лотками 14. (фиг.4). Из приемного бункера 7 семена подаются на транспортер,а оттуда - в бункер 15 посевных машин. Использование изобретения обеспечивает повышение степени универсальности устройства путем применения его при загрузке зерном транспортных средств из буртов, а также при перегрузке зерна от транспортных средств в бункер посевных машин. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Универсальное загрузочное устройство включающее раму с навеской и привод от вал отбора мощности трактора и закрепленный на раме перпендикулярно движению трактора шнековыи питатель,шнек которого вмонтирован в цилиндрический кожух с приемным окном в правой части и открытой передней заборной частью для напорного действия на загружаемый материал,наклонный транспортер, правый конец которого расположен за корпусом правого края шнекового питателя, а левый расположен на высоте,обеспечивающей загрузку транспортных средств и бункеров посевных машин, отличающийся тем, что над нижней правой частью наклонного транспортера на высоте, обеспечивающей приемку зерна от транспортных средств, установлен приемный бункер,выполненный в виде усеченной четырехугольной пирамиды, большее основание которой обращено вверх, при этом боковые грани пирамиды имеют наклон, превышающий угол естественного откоса зерна, а приемное окно цилиндрического кожуха снабжено заслонкой. 2. Универсальное загрузочное устройство по п.1.,отличающиеся тем, что оно снабжено прицепной транспортной тележкой.
