Загрузочное устройство

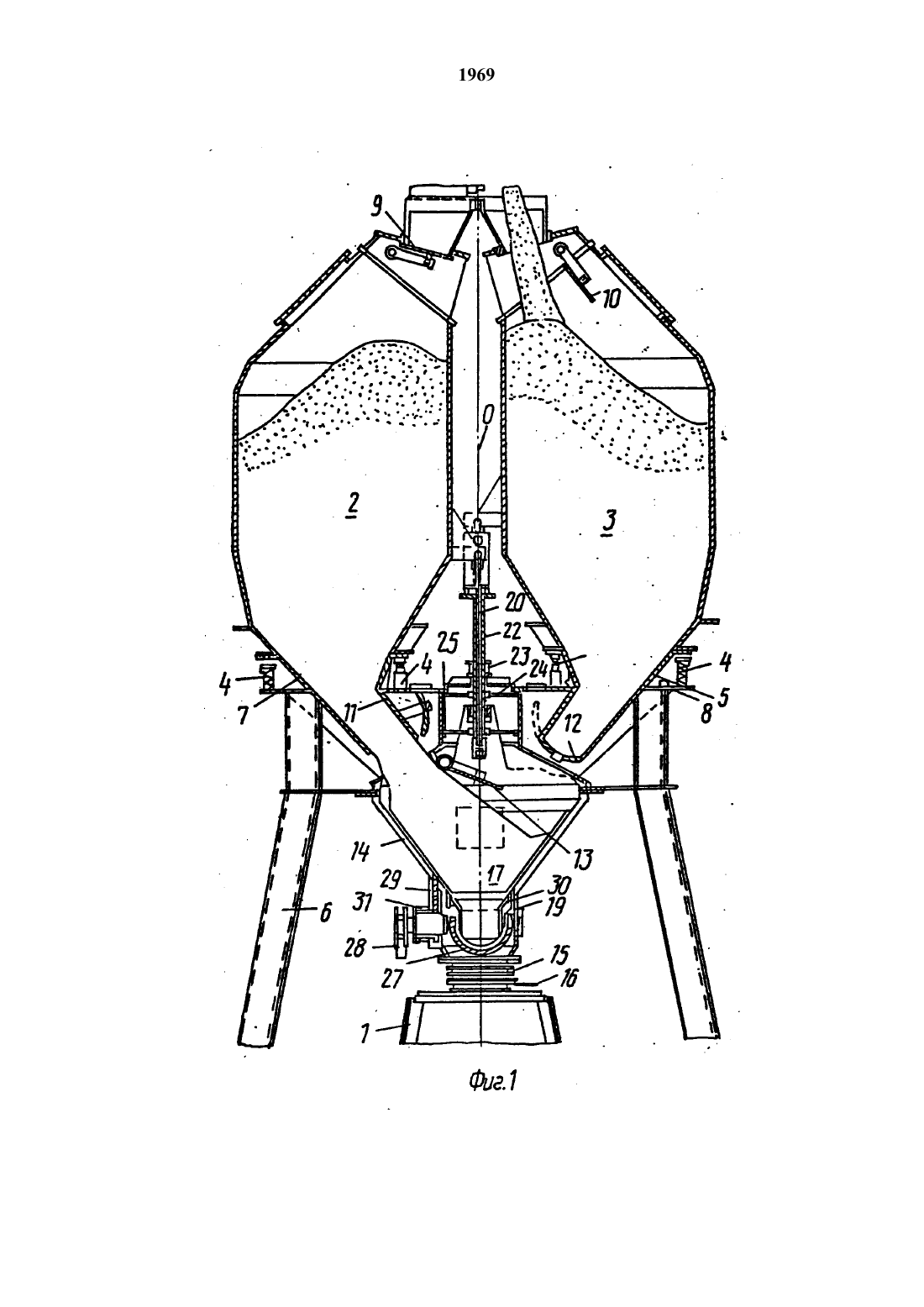

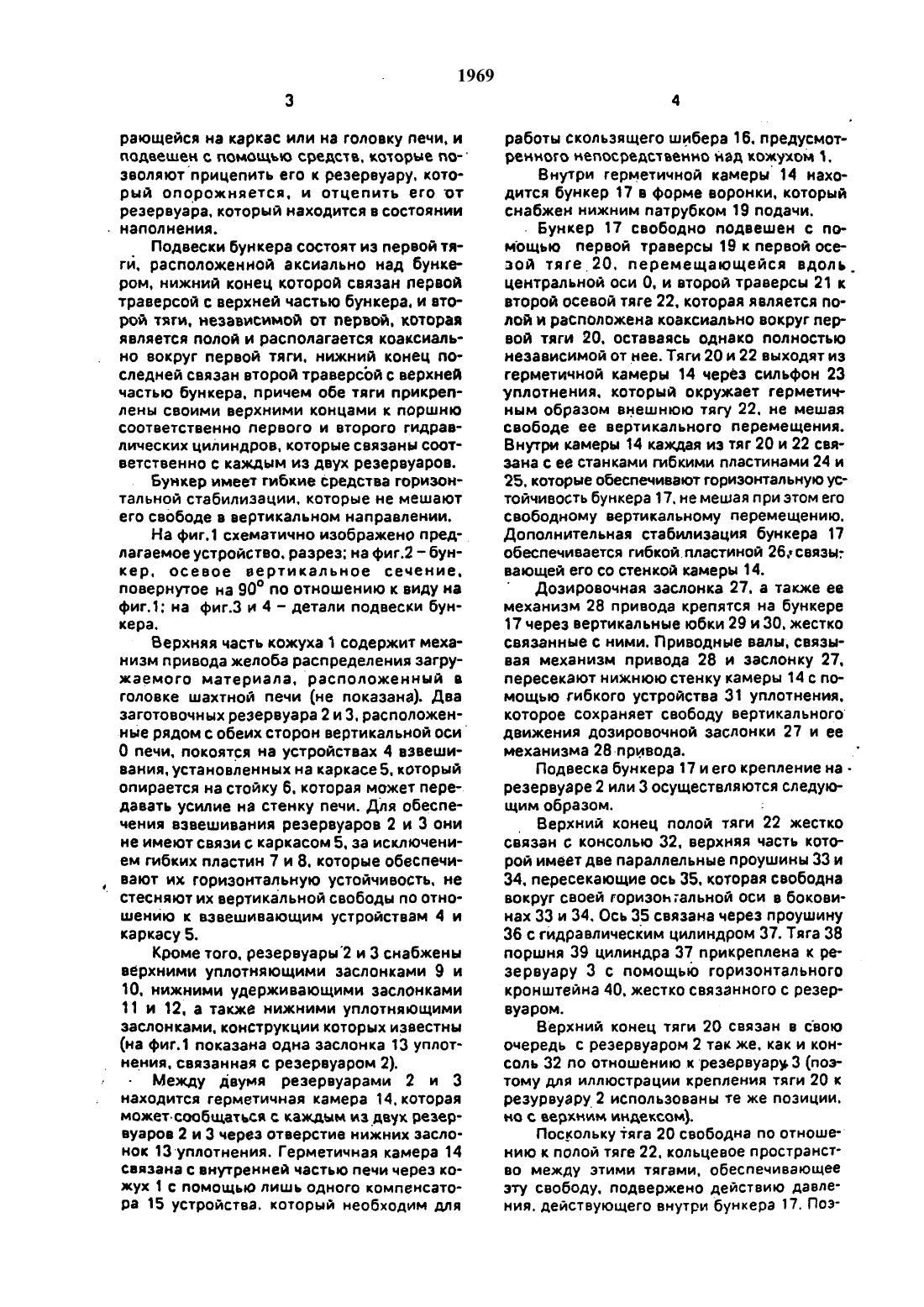

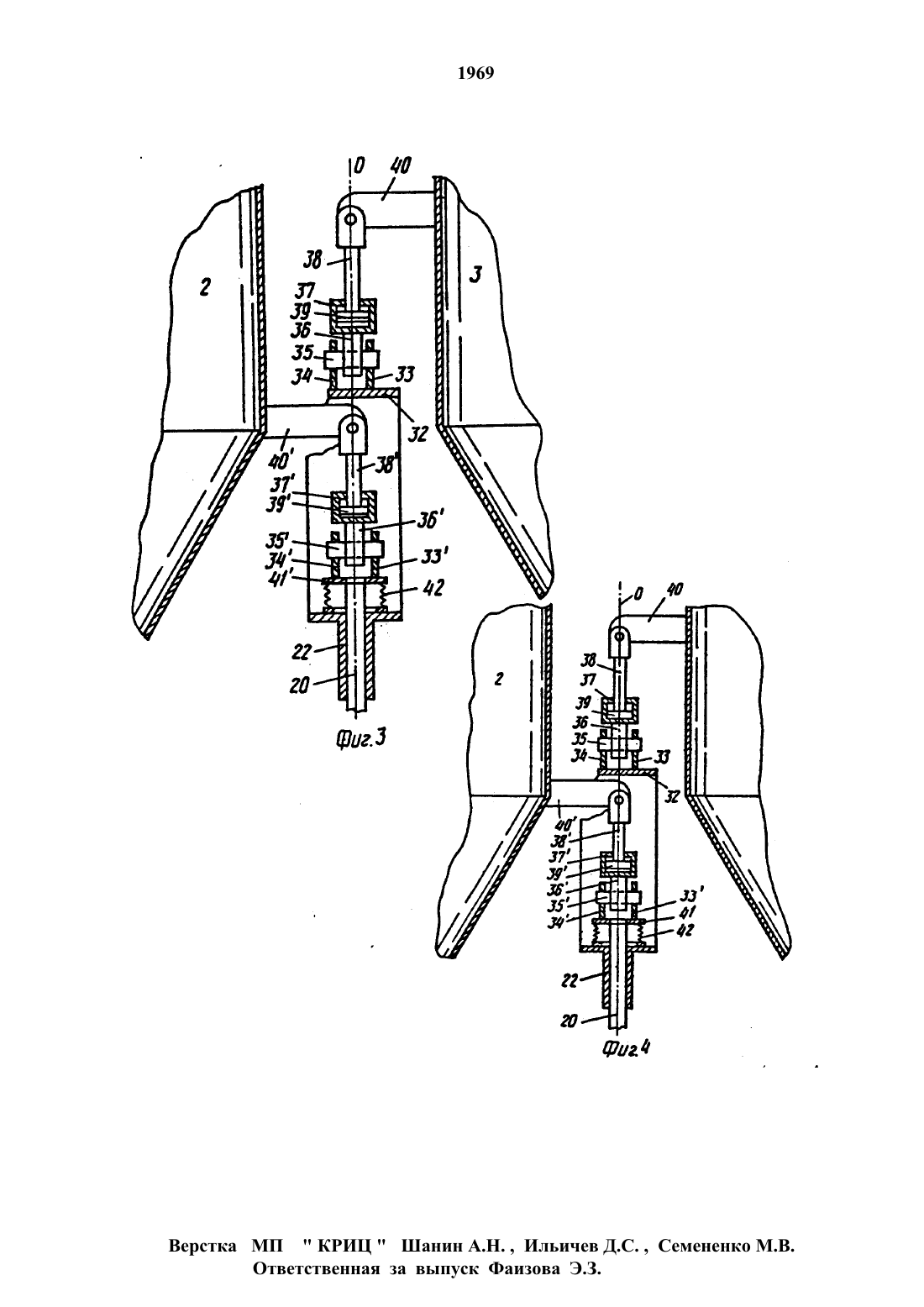

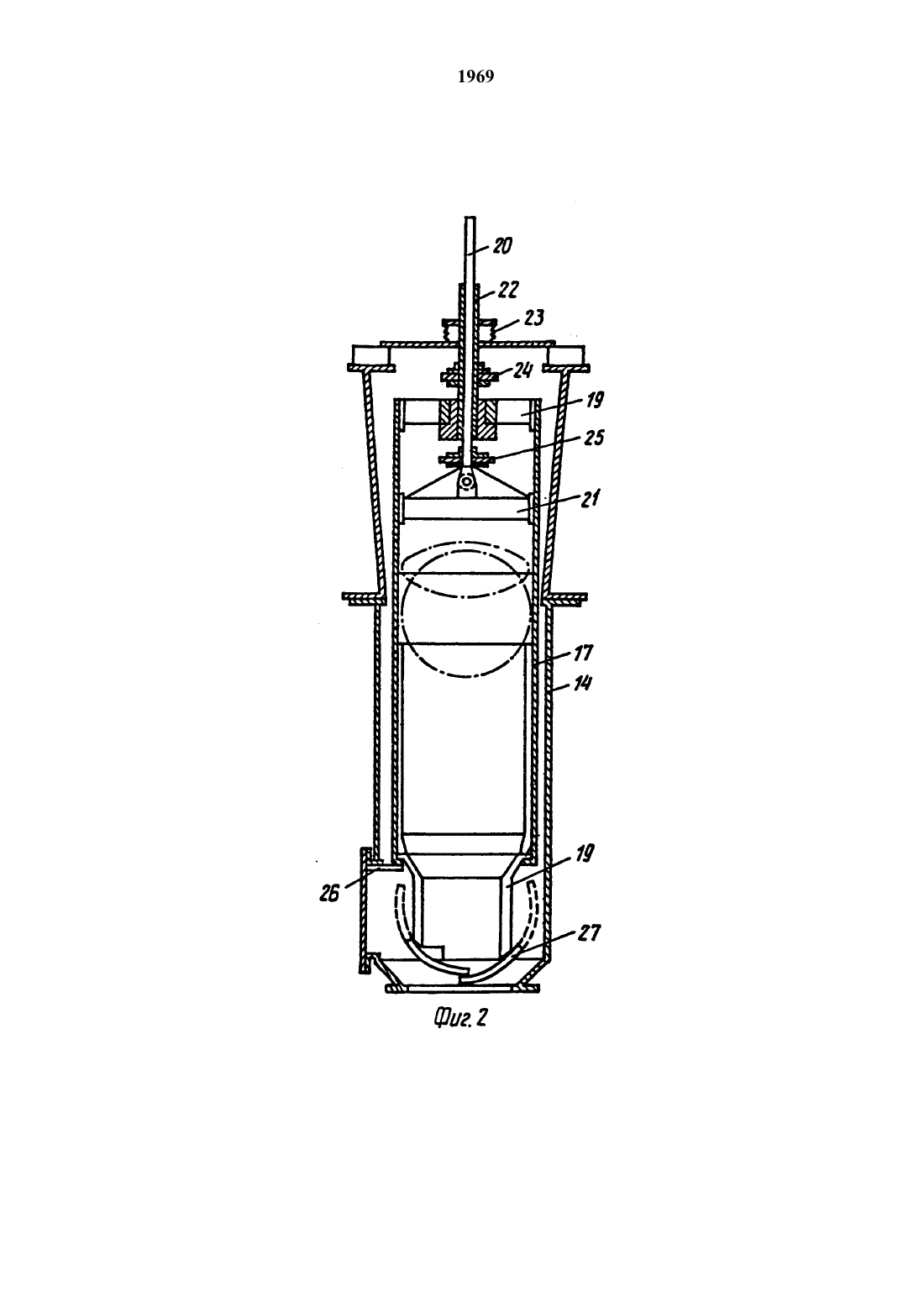

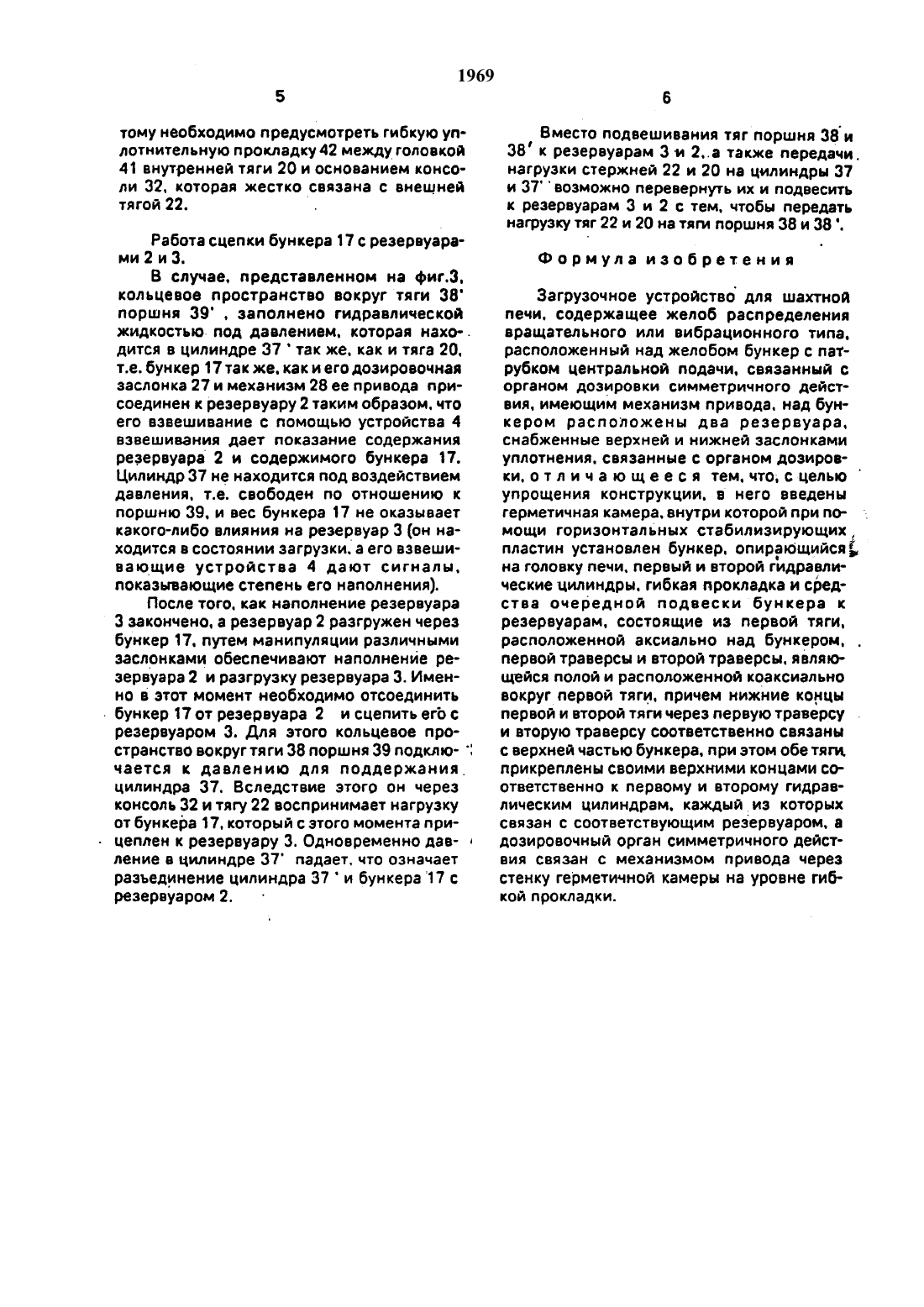

рающейся на КЗОКЗС ИЛИ на ГОЛОВКУ ПЕЧИ. Изволяютприцепить его к резервуару. который опорожняется. и отцепить его от резервуара. который находится в состоянииПодвески бункера состоят из первой тяги. расположенной аксиально над бункером, нижний конец которой связан первой траверсой с верхней частью бункера. и второй тяги. независимой от первой. которая является полой и располагается коаксиально вокруг первой тяги. нижний конец последней связан второй траверсой с верхней частью бункера. причем обе тяги прикреплены своими верхними концами к поршню соответственно первого и второго гидравлических цилиндров. которые связаны соответственно с каждым из двух резервуаров.Бункер имеет гибкие средства горизонтальной стабилизации. которые не мешают его свободе в вертикальном направлении.Верхняя часть кожуха 1 содержит механизм привода желоба распределения загружаемого материала. расположенный в головке шахтной печи (не показана). два заготовочных резервуара 2 и 3. расположен ные рядом с обеих сторон вертикальной оси0 печи, покоятся на устройствах 4 взвешивания. установленных на каркасе 5. который опирается на стойку б. которая может передавать усилие на стенку печи. Для обеспечения взвешивания резервуаров 2 и 3 они не имеют связи с каркасом 5. за исключением гибких пластин 7 и 8. которые обеспечивают их горизонтальную устойчивость. не стесняют их вертикальной свободы по отношению к взвешивающим устройствам 4 и каркасу 5.кроме того. резервуары 2 и 3 снабжены верхними уплотняющими заслонками 9 и 10. нижними удерживающими заслонками 11 и 12. а также нижними уплотняющими заслонками. конструкции которых известны(на фиг.1 показана одна заслонка 13 уплотнения. связанная с резервуаром 2).Между двумя резервуарами 2 и 3 находится герметичная камера 14. которая может-сообщаться с каждым издвух резервуаров 2 и 3 через отверстие нижних заслонок 1 Зуплотнения. Герметичная камера 14 связана с внутренней частью печи через кожух 1 с помощью лишь одного компенсатоОа 15 устройства. который необходим дляработы скользящего шибера 16. предусмотренного непосредственно над кожухом 1. Внутри герметичной камеры 14 находится бункер 17 в форме воронки, который снабжен нижним патрубком 19 подачи.. Бункер 17 свободно подвешен с по мощью первой траверсы 19 к первой осевой тяге 20. перемещающейся вдоль центральной оси 0. и второй траверсы 21 к второй осевой тяге 22. которая является полой и расположена коаксиально вокруг первой тяги 20. оставаясь однако полностью независимой от нее. Тяги 20 и 22 выходят из герметичной камеры 14 через сильфон 23 уплотнения. который окружает герметичным образом внешнюю тягу 22. не мешая свободе ее вертикального перемещения. Внутри камеры 14 каждая из тяг 20 и 22 связана с ее станками гибкими пластинами 24 и 25. которые обеспечивают горизонтальную устойчивость бункера 17. не мешая при этом его свободному вертикальному перемещению. дополнительная стабилизация бункера 17 обеспечивается гибкой пластиной 26 зсвязыт вающей его со стенкой камеры 14. дозировочная заслонка 27. а также ее механизм 28 привода крепятся на бункере 17 через вертикальные юбки 29 и 30. жестко связанные с ними. Приводные валы. связывая механизм привода 28 и заслонку 27. пересекают нижнюю стенку камеры 14 с помощью гибкого устройства 31 уплотнения. которое сохраняет свободу вертикального движения дозировочной заслонки 27 и ее механизма 2 Впривода.Подвеска бункера 17 и его крепление на ОВерхний конец полой тяги 22 жестко связан с консолью 32. верхняя часть которой имеет две параллельные проушины 33 и 34. пересекающие ось 35. которая свободна вокруг своей горизонтальной оси в боковинах 33 и 34. Ось 35 связана через проушину 36 с гидравлическим цилиндром 37. Тяга 38 поршня 39 цилиндра 37 прикреплена к резервуару 3 с помощью горизонтального кронштейна 40. жестко связанного с резервуаром.Верхний конец тяги 20 связан в свою очередь с резервуаром 2 так же. как и консоль 32 по отношению к резервуаруз (позтому для иллюстрации крепления тяги 20 к резурвуару 2 использованы те же позиции. но с верхним индексом).Поскольку тяга 20 свободна по отношению к полой тяге 22. кольцевое пространство между зтими тягами. обеспечивающее эту свободу. подвержено действию давления. действующего внутри бункера 17. Поз 1969тому необходимо предусмотреть гибкую уплотнительную прокладку 42 между головкой 41 внутренней тяги 20 и основанием консоли 32. которая жестко связана с внешней тягой 22.Работа сцепки бункера 17 с резервуарами 2 и 3.В случае. представленном на фиг.3. кольцевое пространство вокруг тяги 38 поршня 39 . заполнено гидравлическойдится в цилиндре 37 так же. как и тяга 20. т.е. бункер 17 так же. как и его дозировочная заслонка 27 и механизм 28 ее привода присоединен к резервуару 2 таким образом. что его взвешивание с помощью устройства 4 взвешивания дает показание содержания резервуара 2 и содержимого бункера 17. цилиндр 37 не находится под воздействием давления. т.е. свободен по отношению к поршню 39, и вес бункера 17 не оказывает какого-либо влияния на резервуар 3 (он находится в состоянии загрузки. а его взвешивающие устройства 4 дают сигналы. показывающие степень его наполнения). После того. как наполнение резервуара 3 закончено. а резервуар 2 разгружен через бункер 17. путем манипуляции различными заслонками обеспечивают наполнение резервуара 2 и разгрузку резервуара 3. Именно в зтот момент необходимо отсоединитьрезервуаром З. Для этого кольцевое про странство вокруг тяги 38 поршня 39 подклю- чается к давлению для поддержанияцилиндра 37. Вследствие этого он через консоль 32 и тягу 22 воспринимает нагрузку от бункера 17. который с этого момента прицеплен к резервуару 3. Одновременно давление в цилиндре 37 падает. что означает разъединение цилиндра 37 и бункера 17 с резервуаром 2.Вместо подвешивания тяг поршня Збинагрузки стержней 22 и 20 на цилиндры 37 и 37 возможно перевернуть их и подвесить к резервуарам 3 и 2 с тем. чтобы передать нагрузку тяг 22 и 20 на тяги поршня 38 и 38 .Загрузочное устройство. для шахтной печи. содержащее желоб распределения вращательного или вибрационного типа. расположенный над желобом бункер с патрубком центральной подачи. связанный с органом дозировки симметричного действия. имеющим механизм привода. над бункером расположены два резервуара,снабженные верхней и нижней заслонками уплотнения. связанные с органом дозиров кшотличающееся тецчтоьсцельюупрощения конструкции. в него введены герметичная камера. внутри которой при по мощи горизонтальных стабилизирующих, н пластин установлен бункер. опирающийсяна головку печи. первый и второй гидравлические цилиндры. гибкая прокладка и средства очередной подвески бункера к резервуарам. состоящие из первой тяги,расположенной аксиально над бункером. первой траверсы и второй траверсы. являющейся полой и расположенной коаксиально вокругпервой тяги. причем нижние концы первой и второй тяги через первую траверсу и вторую траверсу соответственно связаны с верхней частью бункера. при этом обе тяги прикреплены своими верхними концами соответственно к первому и второму гидравлическим цилиндрам. каждый уиэ которых связан с соответствующим резервуаром. а дозировочный орган симметричного действия связан с механизмом привода через стенку герметичной камеры на уровне гибкой прокладки.
