Топливная композиция

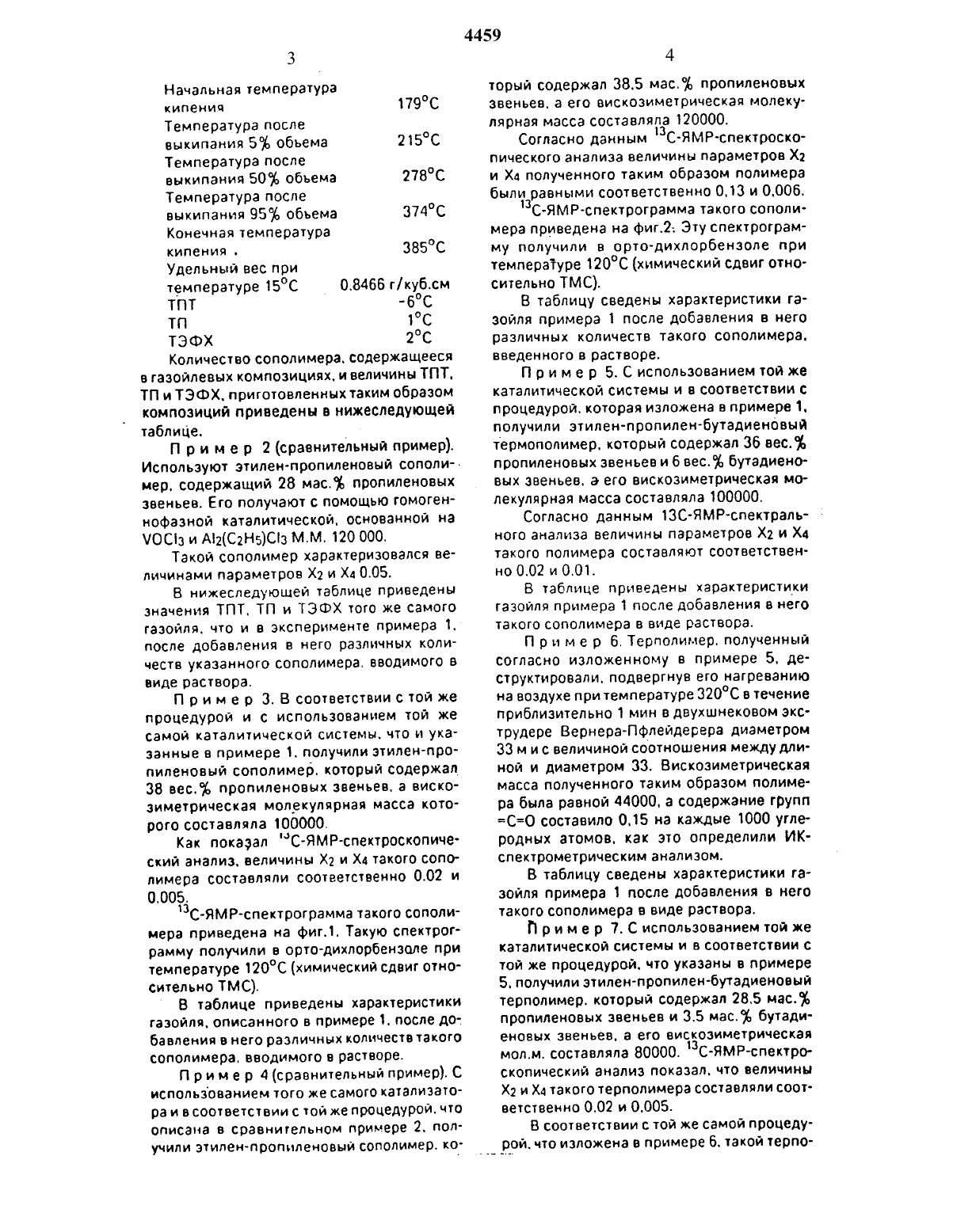

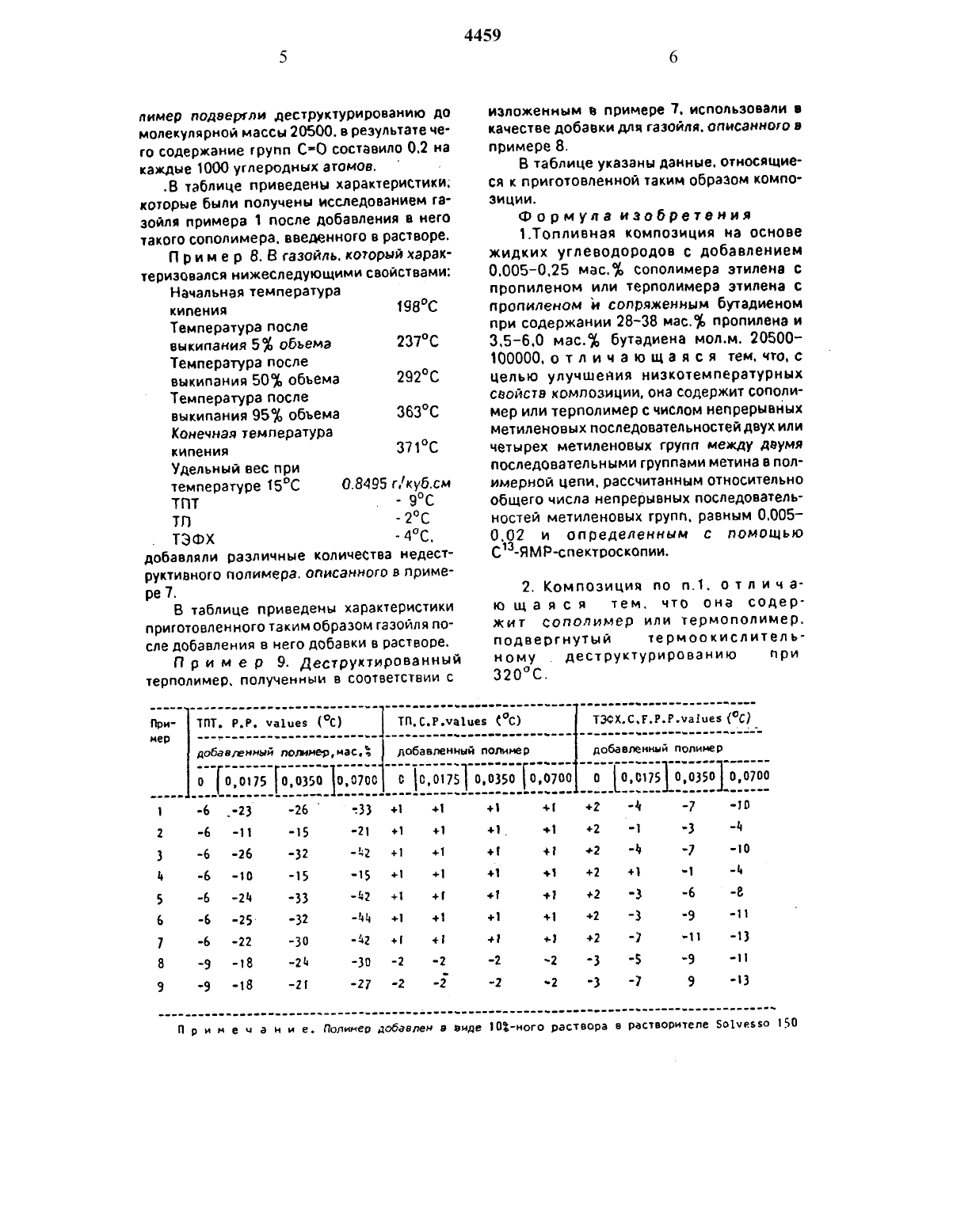

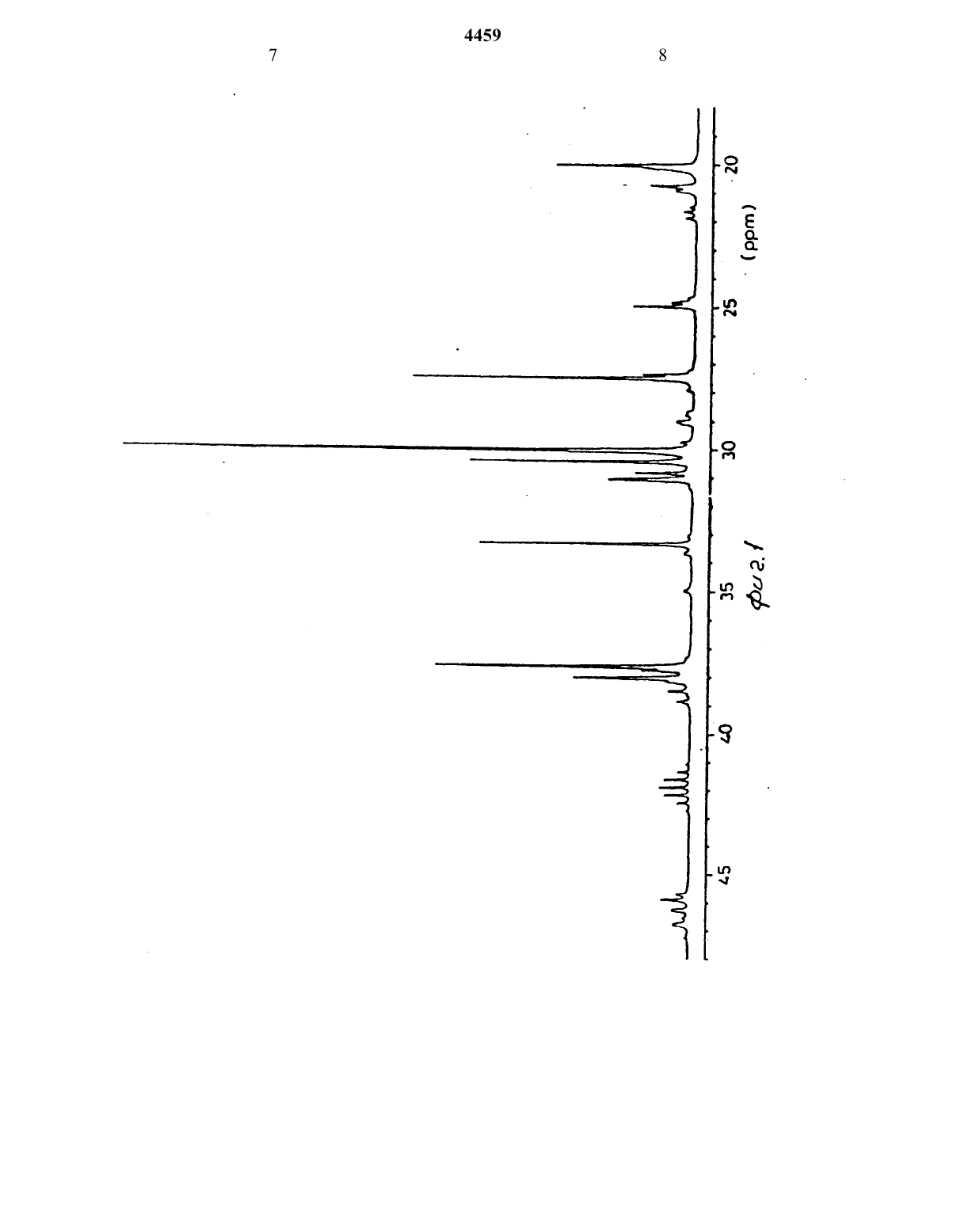

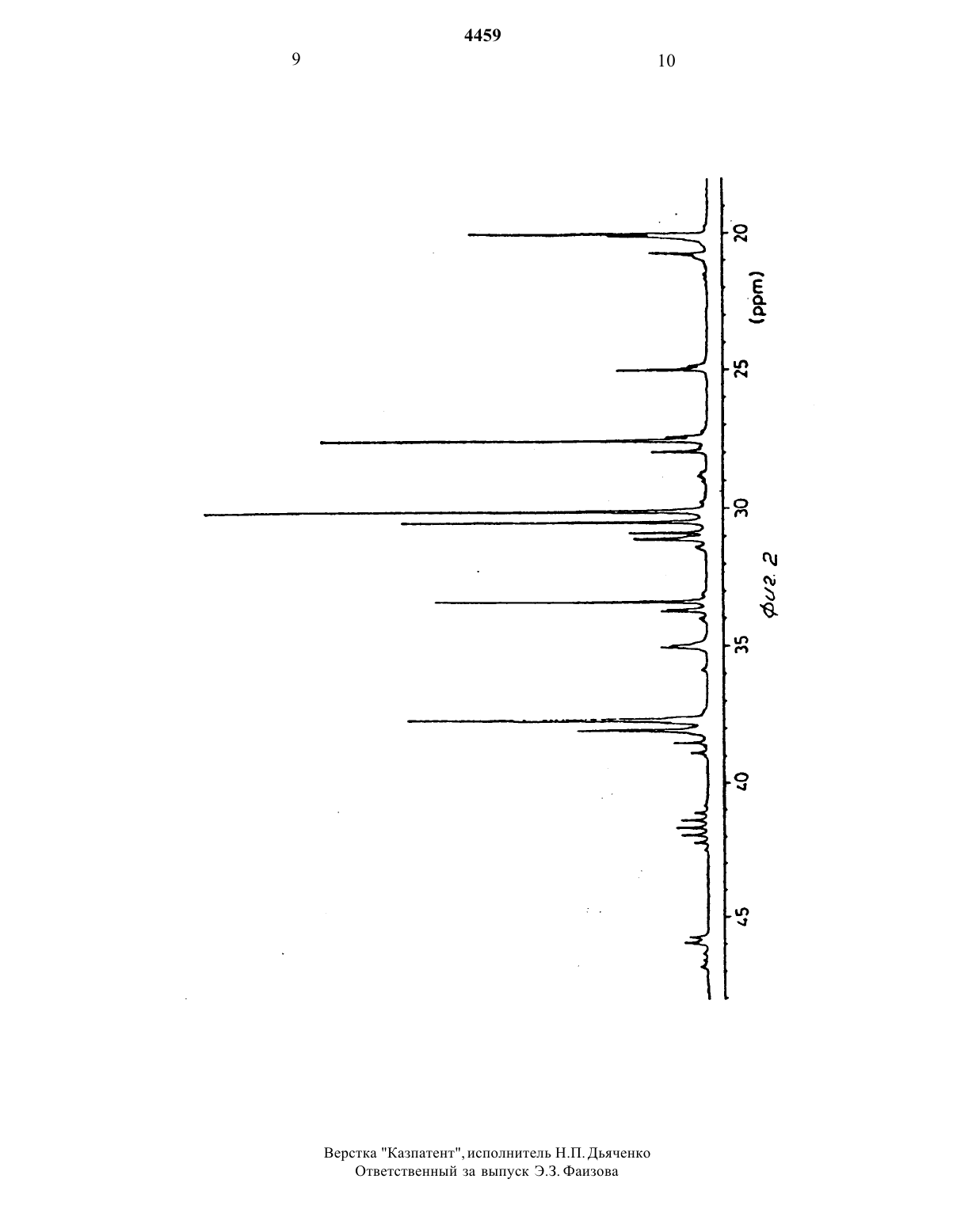

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Сосиета Италиана Аддитиви пер Карбуранти С. р.ЛИзобретение относится к топливным композициям на основе жидких углеводородов. работающих при низких температурах.Целью данного изобретения является улучшение низкотемпературных свойств.В экспериментах температуру потери текучести (ГПТ) измеряют в соответствии со стандартом АБТМ О 97-66. точка помутнения (ТП) измеряют в соответствии со стандартом АЗТМ О 2500-81. точка плавления фильтра на холоду (ТЭФХ) и измеряют в соответствии со стандартом 1 Р 3 О 9/83.П р и м е р 1. 8 ходе эксперимента используют этилен-пропиленовый сополимер. который содержит 28 мас. проПИЛЗНОВЫХ ЗВЕНЬЕВ И ПОПУЧЕН С использованием гетерогеннофазното катализатора на основе тетрахлорида титана на хлористом магнии в качестве носителя и триизобутилалюминия. с вискозиметрическои молекулярной массой(57) Сущность изобретения топливная композиция на основе жидких углеводородов. содержащая дополнительно 0.0 О 50.25 мас. сополимера этилена с пропиленом или терполимера этилена с пропиленом и сопряженным бутадиеном при содержании 2846 мас. пропилена и 3.56.0 мас. бутадиена мол.м. 20500-100000 сополимер имеет непрерывные метиленовые последоватепьности двух и четырех метиленовых групп между двумя последовательными группами метина в полимерной цепи. равным 0.005-0.02. 1 зпф-лы, 1 табл 2 ил.100000. характеризующийся величинами параметров Х 2 и Ха. равными 0.01.Х и ХА являются параметрами. которые представляют фракцию непрерывных последовательностей 2 и 4 метиленовых групп между двумя последовательными группами метина (СН) в полимерной цепи. Эти непрерывные последовательности. содержащие только метиленовые группы. определяли. анализируя поглощение в С-13 ЯМР.Более низкому значению инверсии пропиловой связи соответствуют более низкие значения Х и Хд. таким образом, когда Х и Ха ниже 0.02. сополимер или тример по существу не содержит инверсии пропиле нового блока.Различные количества такого сополимера добавляли в раствор с использованием такого же числа образцов газойля, который характеризовался нижеследующими свойствамитемпературе 15 С 0.8466 г/куб.см ТПТ -бС тп тс ТЭФХ 2 СКоличество сополимера. содержащееся в гаэойлевых композициях. и величины ТПТ. ТП и ТЭФХ. приготовленных таким образом композиций приведены в нижеследующей таблице.мер. содержащий 28 мас. пролиленовых звеньев. Его получают с помощью гомогеннофазной каталитической, основанной на УОСПЗ и А 2(С 2 Н 5)С 3 ММ. 120 000.Такой сополимер характеризовался величинами параметров Х 2 и ХА 0.05.В нижеследующей таблице приведены значения ТПТ. ТП и ТЭФХ того же самого газойля. что и в эксперименте примера 1. после добавления в него различных количеств указанного сополимера. вводимого в виде раствора.П р и м е р 3. В соответствии с той же процедурой и с использованием той же самой каталитической системы. что и указанные в примере 1. получили этилен-пропиленовый сополимер. который содержал 38 вес. пропиленовых звеньев. а вискозиметрическая молекулярная масса которого составляла 100000.Как показал С-ЯМР-спектроскопический анализ. величины Х и Ха такого сополимера составляли соответственно 0.02 и 0.00.зС-ЯМР-спектрограмма такого сополимера приведена на фиг. Такую спектрограмму получили в орто-дихлорбензоле при температуре 120 С (химический сдвиг относительно ТМС).В таблице приведены характеристики газойля. описанного в примере 1. после добавления в него различных количеств такого сополимера. вводимого в растворе П р и м е р 4 (сравнительный пример). С использованием того же самого катализатора и в соответствии с той же процедурой. что описана в сравнительном примере 2. получили зтилен-пропиленовый сополимер. ко 4459торый содержал 38.5 мас. пропиленовых звеньев. а его вискозиметрическая глолекулярная масса составляла 120000.Согласно данным ЮС-ЯгиР-спектроскопического анализа величины параметров Х и Ха полученного таким образом полимера былизравньтмьт соответственно 0.13 и 0.006.С-ЯААР-спектрограмма такого сополимера приведена на Фиг.2 Эту спектрограмму получили в ортодихлорбензоле при температуре 120 С (химический сдвиг относительно ТМС).В таблицу сведены характеристики газоиля примера 1 после добавления в него различных количеств такого сополимера. введенного в растворе.П р и м е р 5. С использованием той же каталитической системы и в соответствии с процедурой. которая изложена в примере 1. получили этилен-пропилен-бутадиеновый термополимер. который содержал 36 вес. пропиленовых звеньев и 6 вес. бутадиеновых звеньев. а его Вискозиметрическая молекулярная масса составляла 100000.Согласно данным 13 С-ЯМР-спектральното анализа величины параметров Х 2 и ХА такого полимера составляют соответственно 0.02 и 0.01.В таблице приведены характеристики газойля примера 1 после добавления в него такого сополимера в виде раствора.П р и м е р б. Терполимер. полученный согласно изложенному в примере 5. деструктировапи. подвергнув его нагреванию на воздухе при температуре 320 С в течение приблизительно 1 мин в двухшнековом экструдере Вернера-Пфлейдерера диаметром 33 м и с величиной соотношения между длиной и диаметром 33. Вискозиметрическая масса полученного таким образом полимера была равной 44000. а содержание групп СО составило 0.15 на каждые 1000 углеродных атомов. как это определили ИКспектрометрическим анализом.В таблицу сведены характеристики газойля примера 1 после добавления в него такого сополимера в виде раствора.П р и м е р 7. С использованием той же каталитической системы и в соответствии с той же процедурой. что указаны в примере 5. получили этилен-пропилен-бутадиеновый терполимер. который содержал 28.5 масдЪ пропиленовых звеньев и 3.5 мас. бутадиеновых звеньев. а его вискозиметрическая мол.м. составляла 80000. ЮС-ЯМР-спектроскопический анализ показал. что величины Х и Ха такого терполимера составляли соответственно 0.О 2 и 0.005.В соответствии с той же самой процедурой. что изложена в примере 6. такой терпо лимер подвергли деструхтурированию до молекулярной массы 20500. в результате чего содержание групп С-О составило 0.2 на каждые 1000 углеродных атомов. В таблице приведены характеристики которые были получены исследованием газойля примера 1 после добавления в него такого сополимера. введенного в растворе. П р и м е р В. В газойль. который характеризовался нижеследующими свойствами Начальная температураДОБЗБЛЯЛИ ОЗЗЛИЧНЫВ КОЛИЧВСТВЭ НЭДВСТ руктивного полимера. описанного в примере 7.В таблице приведены характеристики приготовленного таким образом газойля после добавления в него добавки в растворе.изложенным в примере 7. использовали в качестве добавки для газойля. описанного в примере 8.В таблице указаны данные, относящиеся к приготовленной таким образом композиции.Ътопливная композиция на основе жидких углеводородов с добавлением 0005-0.25 мас. сополимера этилена с пропиленом или терполимера этилена с пропиленом и сопряженным бутадиеном при содержании 28-38 мас. пропилена и 3.56.0 мас. бутадиена молм. 20500100000.отличающаяся тем.что.с целью улучшения низкотемпературных свойств композиции. она содержит сополимер или терполимер с числом непрерывных метиленовых последовательностей двух или четырех метиленовых групп между двумя последовательными группами метина в полимерной цепи. рассчитанным относительно общего числа непрерывных последовательностей метиленовых групп. равным 0.0050.02 и определенным с помощью Сп-ЯМР-спектооскопии.2. Композиция по п.1. отличаю щ а я с я тем. что она содержит сополимер или термопопимер. ПОДВЕОГНУТЫЙ ТеОМООКИСПИТВ/Нэ НОМУ . деструктурированию при 320 С.
