Танк для производства учебных стрельб

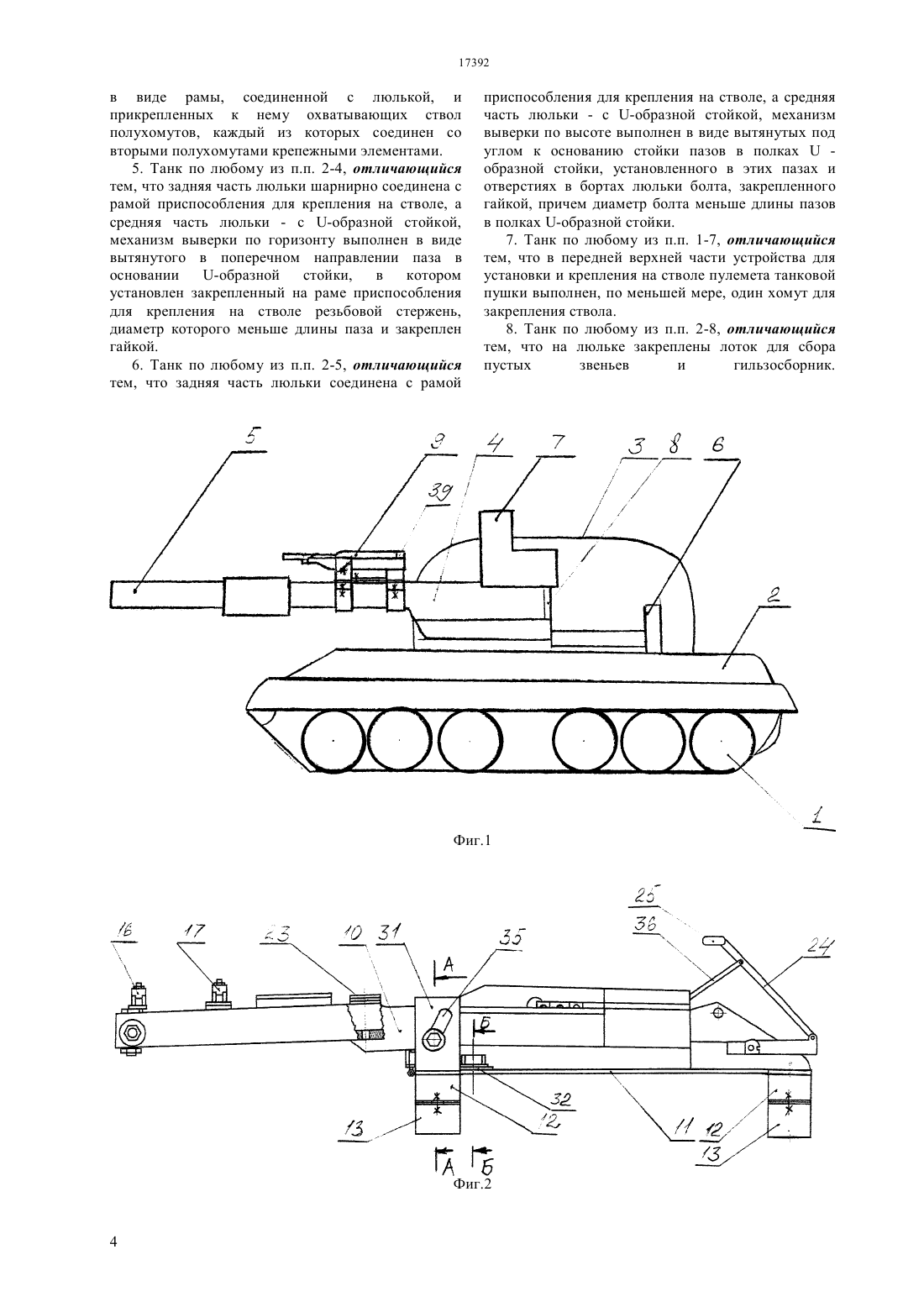

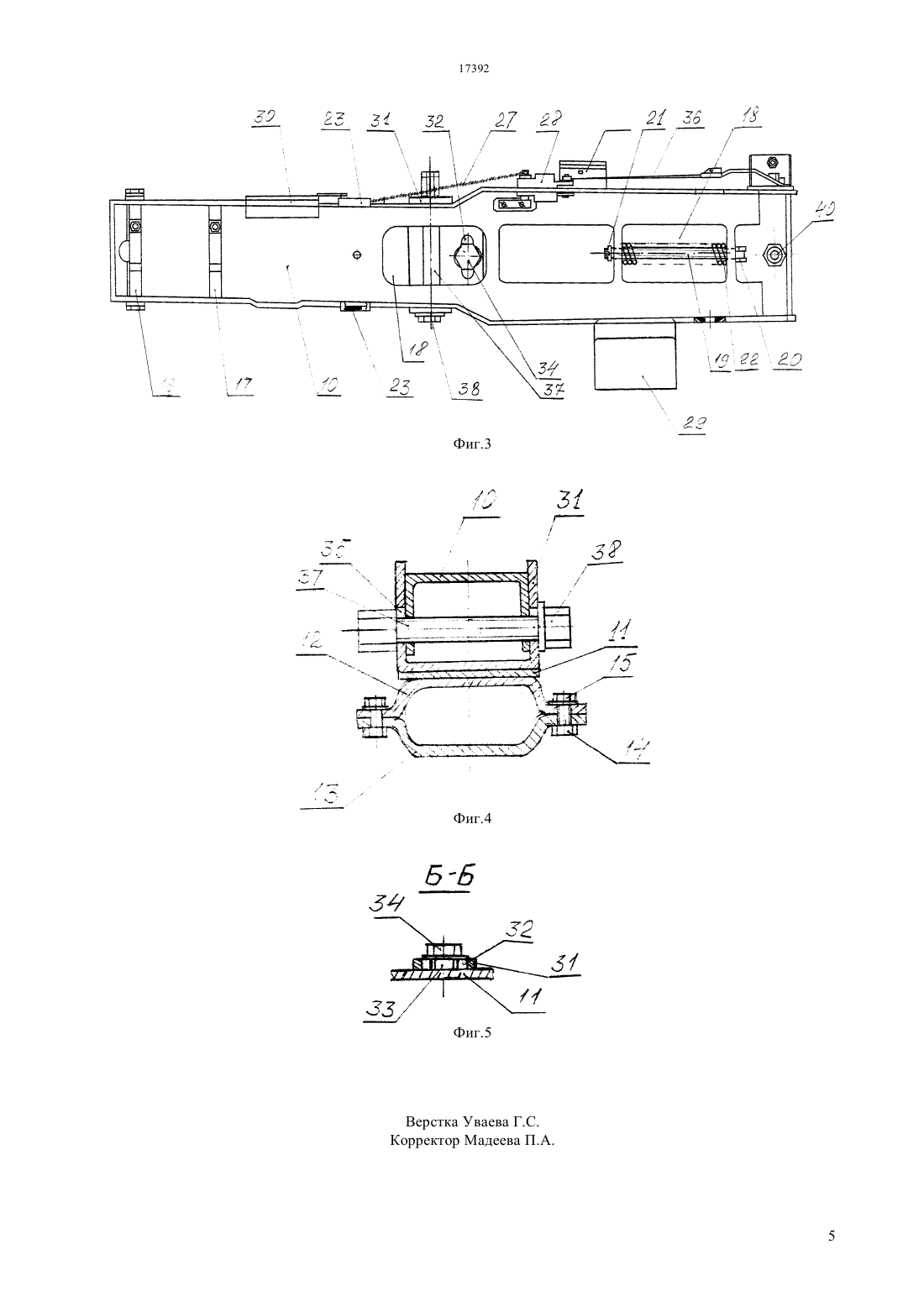

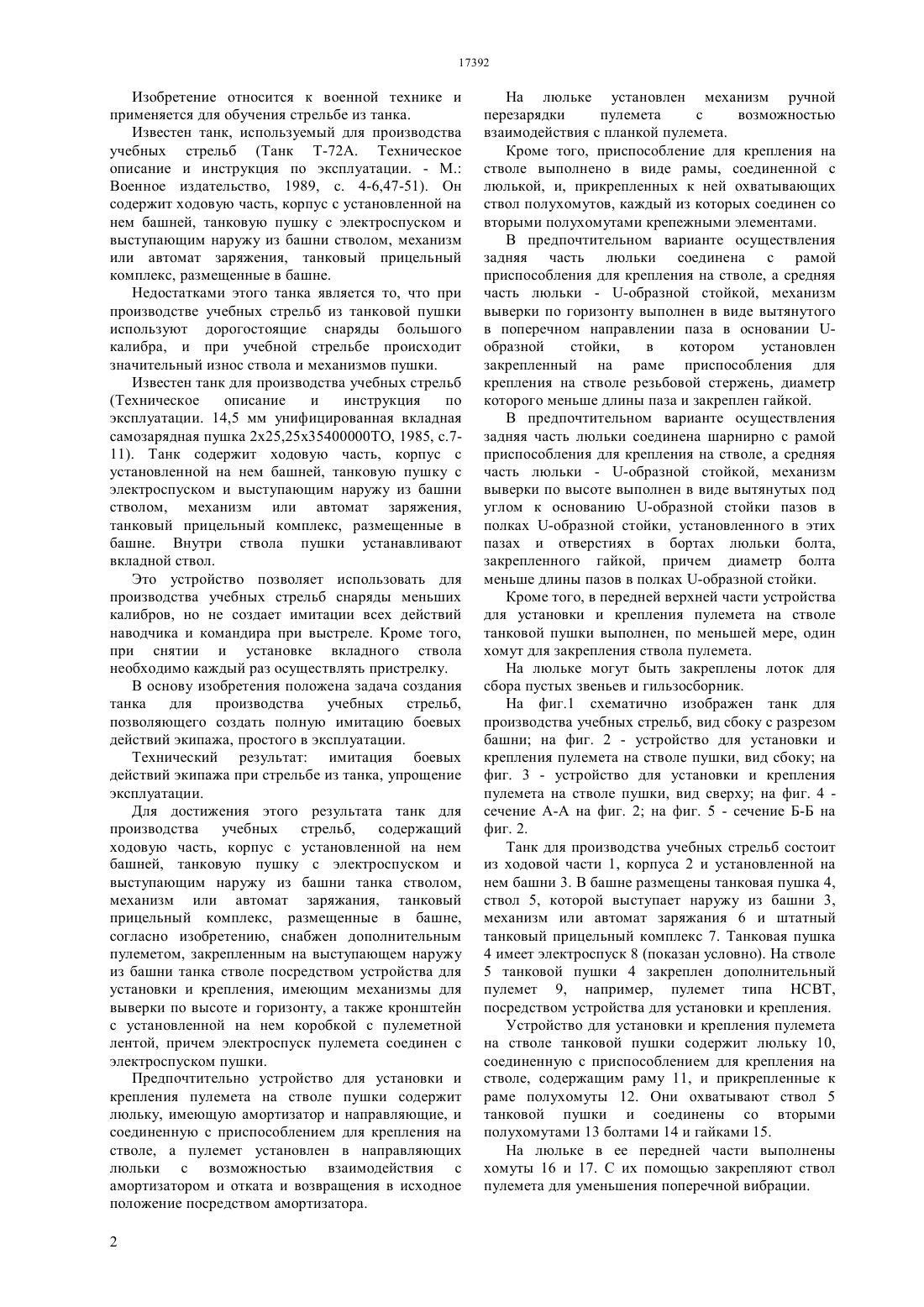

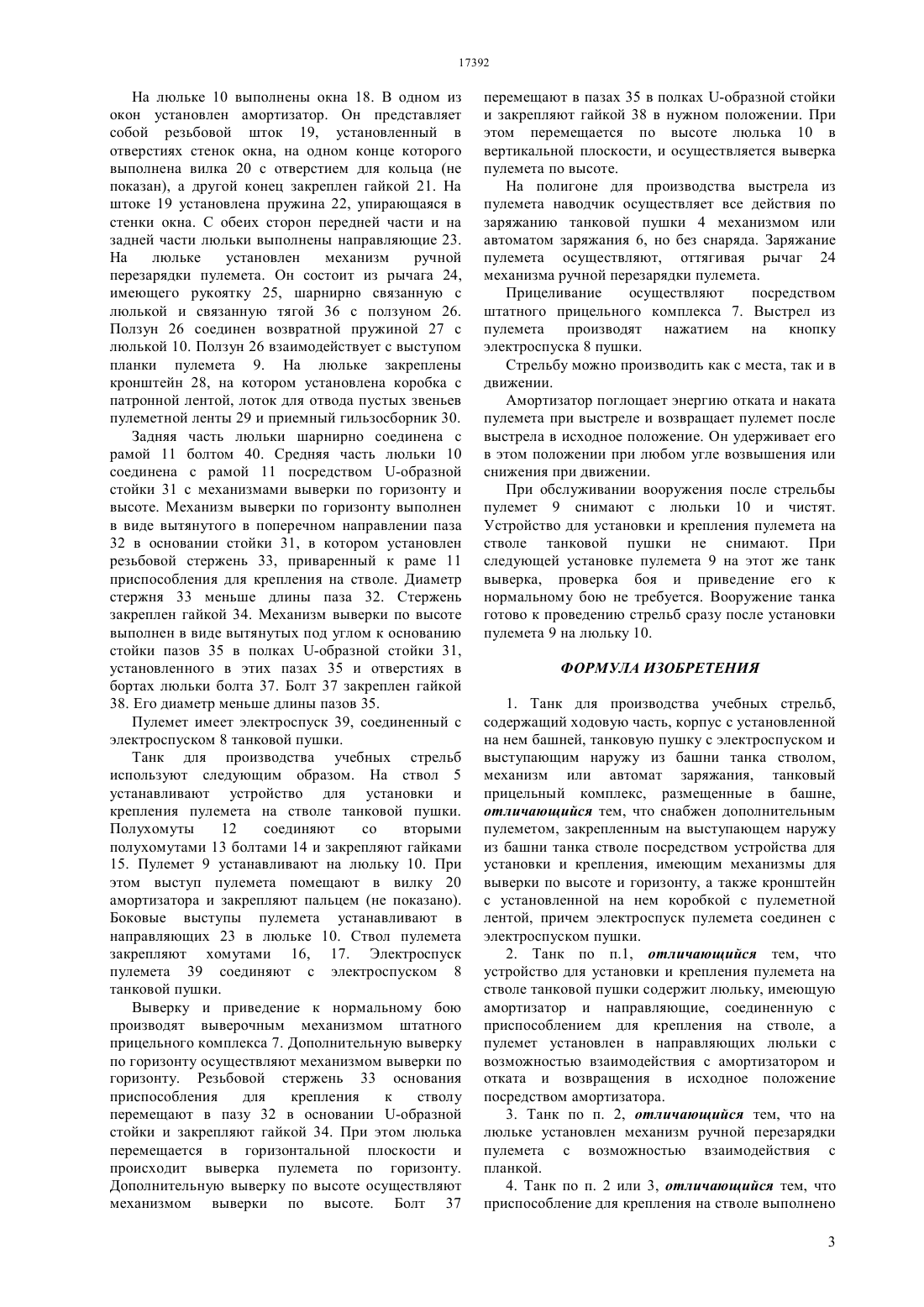

(51) 41 33/00 (2010.01) 41 7/02 (2010.01) 41 3/26 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН 17392 бюл.5, 15.05.2006 Сихимов Манас Камардинович Пастухова Ольга Васильевна 002225 1, 28.02.20021508765 1, 23.02.20056068440 4, 31.08.19946386879 1, 14.05.20022205341 2, 27.05.2003(54) ТАНК ДЛЯ ПРОИЗВОДСТВА УЧЕБНЫХ СТРЕЛЬБ(57) Изобретение применяется для обучения стрельбе из танка. Танк содержит ходовую часть 1,корпус 2 с установленной на нем башней 3,танковую пушку 4 с электроспуском 8 и выступающим наружу из башни танка стволом 5,механизм или автомат заряжания 6, танковый прицельный комплекс 7, размещенные в башне. Отличие танка заключается в том, что снабжен дополнительным пулеметом 9, закрепленным на выступающем наружу из башни танка стволе 5 посредством устройства для установки и крепления,имеющим механизмы для выверки по высоте и горизонту, а также кронштейн 28 с установленной на нем коробкой с пулеметной лентой, причем электроспуск 39 пулемета соединен с электроспуском пушки 8. Устройство для установки и крепления пулемета на стволе танковой пушки содержит люльку 10,имеющую амортизатор и направляющие 23,соединенную с приспособлением для крепления на стволе, выполнен преимущественно в виде рамы 11,соединенной с полухомутом 12, соединенными со вторыми полухомутами 13, а пулемет установлен в направляющих 23 люльки с возможностью взаимодействия с амортизатором и отката и возвращения в исходное положение посредством амортизатора. Средняя часть люльки 10 шарнирно соединена с рамой 11 приспособления для крепления на стволе, а средняя часть - -образной стойкой 31. Механизм выверки по горизонту выполнен в виде вытянутого в поперечном направлении паза 33 в основании -образной стойки, в котором установлен закрепленный на раме приспособления для крепления на стволе резьбовой стержень, диаметр которого меньше длины паза и закреплен гайкой 34. Механизм выверки по высоте выполнен в виде вытянутых под углом к основанию стенки пазов 35 в полках -образной стойки 31,установленного в этих пазах и отверстиях в бортах люльки болта 37, диаметр которого меньше длины пазов 35, закрепленного гайкой 38. Изобретение позволяет создать имитацию боевых действий экипажа при стрельбе из танка при применении снарядов меньшего калибра и обеспечивает более простую его эксплуатацию. Изобретение относится к военной технике и применяется для обучения стрельбе из танка. Известен танк, используемый для производства учебных стрельб (Танк Т-72 А. Техническое описание и инструкция по эксплуатации. - М. Военное издательство, 1989, с. 4-6,47-51). Он содержит ходовую часть, корпус с установленной на нем башней, танковую пушку с электроспуском и выступающим наружу из башни стволом, механизм или автомат заряжения, танковый прицельный комплекс, размещенные в башне. Недостатками этого танка является то, что при производстве учебных стрельб из танковой пушки используют дорогостоящие снаряды большого калибра, и при учебной стрельбе происходит значительный износ ствола и механизмов пушки. Известен танк для производства учебных стрельб(Техническое описание и инструкция по эксплуатации. 14,5 мм унифицированная вкладная самозарядная пушка 2 х 25,25 х 35400000 ТО, 1985, с.711). Танк содержит ходовую часть, корпус с установленной на нем башней, танковую пушку с электроспуском и выступающим наружу из башни стволом, механизм или автомат заряжения,танковый прицельный комплекс, размещенные в башне. Внутри ствола пушки устанавливают вкладной ствол. Это устройство позволяет использовать для производства учебных стрельб снаряды меньших калибров, но не создает имитации всех действий наводчика и командира при выстреле. Кроме того,при снятии и установке вкладного ствола необходимо каждый раз осуществлять пристрелку. В основу изобретения положена задача создания танка для производства учебных стрельб,позволяющего создать полную имитацию боевых действий экипажа, простого в эксплуатации. Технический результат имитация боевых действий экипажа при стрельбе из танка, упрощение эксплуатации. Для достижения этого результата танк для производства учебных стрельб, содержащий ходовую часть, корпус с установленной на нем башней, танковую пушку с электроспуском и выступающим наружу из башни танка стволом,механизм или автомат заряжания, танковый прицельный комплекс, размещенные в башне,согласно изобретению, снабжен дополнительным пулеметом, закрепленным на выступающем наружу из башни танка стволе посредством устройства для установки и крепления, имеющим механизмы для выверки по высоте и горизонту, а также кронштейн с установленной на нем коробкой с пулеметной лентой, причем электроспуск пулемета соединен с электроспуском пушки. Предпочтительно устройство для установки и крепления пулемета на стволе пушки содержит люльку, имеющую амортизатор и направляющие, и соединенную с приспособлением для крепления на стволе, а пулемет установлен в направляющих люльки с возможностью взаимодействия с амортизатором и отката и возвращения в исходное положение посредством амортизатора. 2 На люльке установлен механизм ручной перезарядки пулемета с возможностью взаимодействия с планкой пулемета. Кроме того, приспособление для крепления на стволе выполнено в виде рамы, соединенной с люлькой, и, прикрепленных к ней охватывающих ствол полухомутов, каждый из которых соединен со вторыми полухомутами крепежными элементами. В предпочтительном варианте осуществления задняя часть люльки соединена с рамой приспособления для крепления на стволе, а средняя часть люльки - -образной стойкой, механизм выверки по горизонту выполнен в виде вытянутого в поперечном направлении паза в основании образной стойки,в котором установлен закрепленный на раме приспособления для крепления на стволе резьбовой стержень, диаметр которого меньше длины паза и закреплен гайкой. В предпочтительном варианте осуществления задняя часть люльки соединена шарнирно с рамой приспособления для крепления на стволе, а средняя часть люльки - -образной стойкой, механизм выверки по высоте выполнен в виде вытянутых под углом к основанию -образной стойки пазов в полках -образной стойки, установленного в этих пазах и отверстиях в бортах люльки болта,закрепленного гайкой, причем диаметр болта меньше длины пазов в полках -образной стойки. Кроме того, в передней верхней части устройства для установки и крепления пулемета на стволе танковой пушки выполнен, по меньшей мере, один хомут для закрепления ствола пулемета. На люльке могут быть закреплены лоток для сбора пустых звеньев и гильзосборник. На фиг.1 схематично изображен танк для производства учебных стрельб, вид сбоку с разрезом башни на фиг. 2 - устройство для установки и крепления пулемета на стволе пушки, вид сбоку на фиг. 3 - устройство для установки и крепления пулемета на стволе пушки, вид сверху на фиг. 4 сечение А-А на фиг. 2 на фиг. 5 - сечение Б-Б на фиг. 2. Танк для производства учебных стрельб состоит из ходовой части 1, корпуса 2 и установленной на нем башни 3. В башне размещены танковая пушка 4,ствол 5, которой выступает наружу из башни 3,механизм или автомат заряжания 6 и штатный танковый прицельный комплекс 7. Танковая пушка 4 имеет электроспуск 8 (показан условно). На стволе 5 танковой пушки 4 закреплен дополнительный пулемет 9, например, пулемет типа НСВТ,посредством устройства для установки и крепления. Устройство для установки и крепления пулемета на стволе танковой пушки содержит люльку 10,соединенную с приспособлением для крепления на стволе, содержащим раму 11, и прикрепленные к раме полухомуты 12. Они охватывают ствол 5 танковой пушки и соединены со вторыми полухомутами 13 болтами 14 и гайками 15. На люльке в ее передней части выполнены хомуты 16 и 17. С их помощью закрепляют ствол пулемета для уменьшения поперечной вибрации. На люльке 10 выполнены окна 18. В одном из окон установлен амортизатор. Он представляет собой резьбовой шток 19, установленный в отверстиях стенок окна, на одном конце которого выполнена вилка 20 с отверстием для кольца (не показан), а другой конец закреплен гайкой 21. На штоке 19 установлена пружина 22, упирающаяся в стенки окна. С обеих сторон передней части и на задней части люльки выполнены направляющие 23. На люльке установлен механизм ручной перезарядки пулемета. Он состоит из рычага 24,имеющего рукоятку 25, шарнирно связанную с люлькой и связанную тягой 36 с ползуном 26. Ползун 26 соединен возвратной пружиной 27 с люлькой 10. Ползун 26 взаимодействует с выступом планки пулемета 9. На люльке закреплены кронштейн 28, на котором установлена коробка с патронной лентой, лоток для отвода пустых звеньев пулеметной ленты 29 и приемный гильзосборник 30. Задняя часть люльки шарнирно соединена с рамой 11 болтом 40. Средняя часть люльки 10 соединена с рамой 11 посредством -образной стойки 31 с механизмами выверки по горизонту и высоте. Механизм выверки по горизонту выполнен в виде вытянутого в поперечном направлении паза 32 в основании стойки 31, в котором установлен резьбовой стержень 33, приваренный к раме 11 приспособления для крепления на стволе. Диаметр стержня 33 меньше длины паза 32. Стержень закреплен гайкой 34. Механизм выверки по высоте выполнен в виде вытянутых под углом к основанию стойки пазов 35 в полках -образной стойки 31,установленного в этих пазах 35 и отверстиях в бортах люльки болта 37. Болт 37 закреплен гайкой 38. Его диаметр меньше длины пазов 35. Пулемет имеет электроспуск 39, соединенный с электроспуском 8 танковой пушки. Танк для производства учебных стрельб используют следующим образом. На ствол 5 устанавливают устройство для установки и крепления пулемета на стволе танковой пушки. Полухомуты 12 соединяют со вторыми полухомутами 13 болтами 14 и закрепляют гайками 15. Пулемет 9 устанавливают на люльку 10. При этом выступ пулемета помещают в вилку 20 амортизатора и закрепляют пальцем (не показано). Боковые выступы пулемета устанавливают в направляющих 23 в люльке 10. Ствол пулемета закрепляют хомутами 16, 17. Электроспуск пулемета 39 соединяют с электроспуском 8 танковой пушки. Выверку и приведение к нормальному бою производят выверочным механизмом штатного прицельного комплекса 7. Дополнительную выверку по горизонту осуществляют механизмом выверки по горизонту. Резьбовой стержень 33 основания приспособления для крепления к стволу перемещают в пазу 32 в основании -образной стойки и закрепляют гайкой 34. При этом люлька перемещается в горизонтальной плоскости и происходит выверка пулемета по горизонту. Дополнительную выверку по высоте осуществляют механизмом выверки по высоте. Болт 37 перемещают в пазах 35 в полках -образной стойки и закрепляют гайкой 38 в нужном положении. При этом перемещается по высоте люлька 10 в вертикальной плоскости, и осуществляется выверка пулемета по высоте. На полигоне для производства выстрела из пулемета наводчик осуществляет все действия по заряжанию танковой пушки 4 механизмом или автоматом заряжания 6, но без снаряда. Заряжание пулемета осуществляют, оттягивая рычаг 24 механизма ручной перезарядки пулемета. Прицеливание осуществляют посредством штатного прицельного комплекса 7. Выстрел из пулемета производят нажатием на кнопку электроспуска 8 пушки. Стрельбу можно производить как с места, так и в движении. Амортизатор поглощает энергию отката и наката пулемета при выстреле и возвращает пулемет после выстрела в исходное положение. Он удерживает его в этом положении при любом угле возвышения или снижения при движении. При обслуживании вооружения после стрельбы пулемет 9 снимают с люльки 10 и чистят. Устройство для установки и крепления пулемета на стволе танковой пушки не снимают. При следующей установке пулемета 9 на этот же танк выверка, проверка боя и приведение его к нормальному бою не требуется. Вооружение танка готово к проведению стрельб сразу после установки пулемета 9 на люльку 10. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Танк для производства учебных стрельб,содержащий ходовую часть, корпус с установленной на нем башней, танковую пушку с электроспуском и выступающим наружу из башни танка стволом,механизм или автомат заряжания, танковый прицельный комплекс, размещенные в башне,отличающийся тем, что снабжен дополнительным пулеметом, закрепленным на выступающем наружу из башни танка стволе посредством устройства для установки и крепления, имеющим механизмы для выверки по высоте и горизонту, а также кронштейн с установленной на нем коробкой с пулеметной лентой, причем электроспуск пулемета соединен с электроспуском пушки. 2. Танк по п.1, отличающийся тем, что устройство для установки и крепления пулемета на стволе танковой пушки содержит люльку, имеющую амортизатор и направляющие, соединенную с приспособлением для крепления на стволе, а пулемет установлен в направляющих люльки с возможностью взаимодействия с амортизатором и отката и возвращения в исходное положение посредством амортизатора. 3. Танк по п. 2, отличающийся тем, что на люльке установлен механизм ручной перезарядки пулемета с возможностью взаимодействия с планкой. 4. Танк по п. 2 или 3, отличающийся тем, что приспособление для крепления на стволе выполнено 3 в виде рамы, соединенной с люлькой, и прикрепленных к нему охватывающих ствол полухомутов, каждый из которых соединен со вторыми полухомутами крепежными элементами. 5. Танк по любому из п.п. 2-4, отличающийся тем, что задняя часть люльки шарнирно соединена с рамой приспособления для крепления на стволе, а средняя часть люльки - с -образной стойкой,механизм выверки по горизонту выполнен в виде вытянутого в поперечном направлении паза в основании-образной стойки, в котором установлен закрепленный на раме приспособления для крепления на стволе резьбовой стержень,диаметр которого меньше длины паза и закреплен гайкой. 6. Танк по любому из п.п. 2-5, отличающийся тем, что задняя часть люльки соединена с рамой приспособления для крепления на стволе, а средняя часть люльки - с -образной стойкой, механизм выверки по высоте выполнен в виде вытянутых под углом к основанию стойки пазов в полкахобразной стойки, установленного в этих пазах и отверстиях в бортах люльки болта, закрепленного гайкой, причем диаметр болта меньше длины пазов в полках -образной стойки. 7. Танк по любому из п.п. 1-7, отличающийся тем, что в передней верхней части устройства для установки и крепления на стволе пулемета танковой пушки выполнен, по меньшей мере, один хомут для закрепления ствола. 8. Танк по любому из п.п. 2-8, отличающийся тем, что на люльке закреплены лоток для сбора пустых звеньев и гильзосборник.
