Термос с двумя отсеками

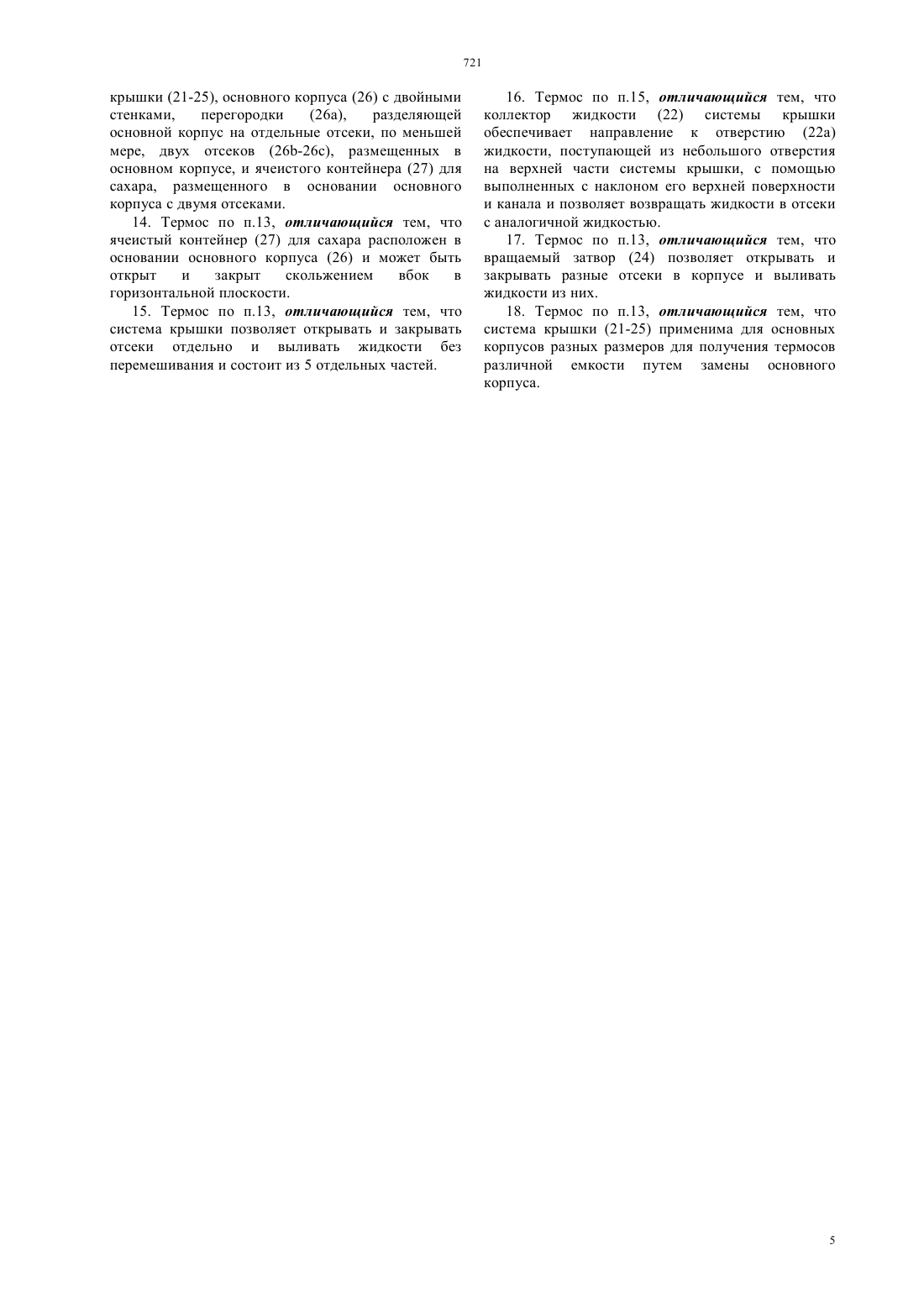

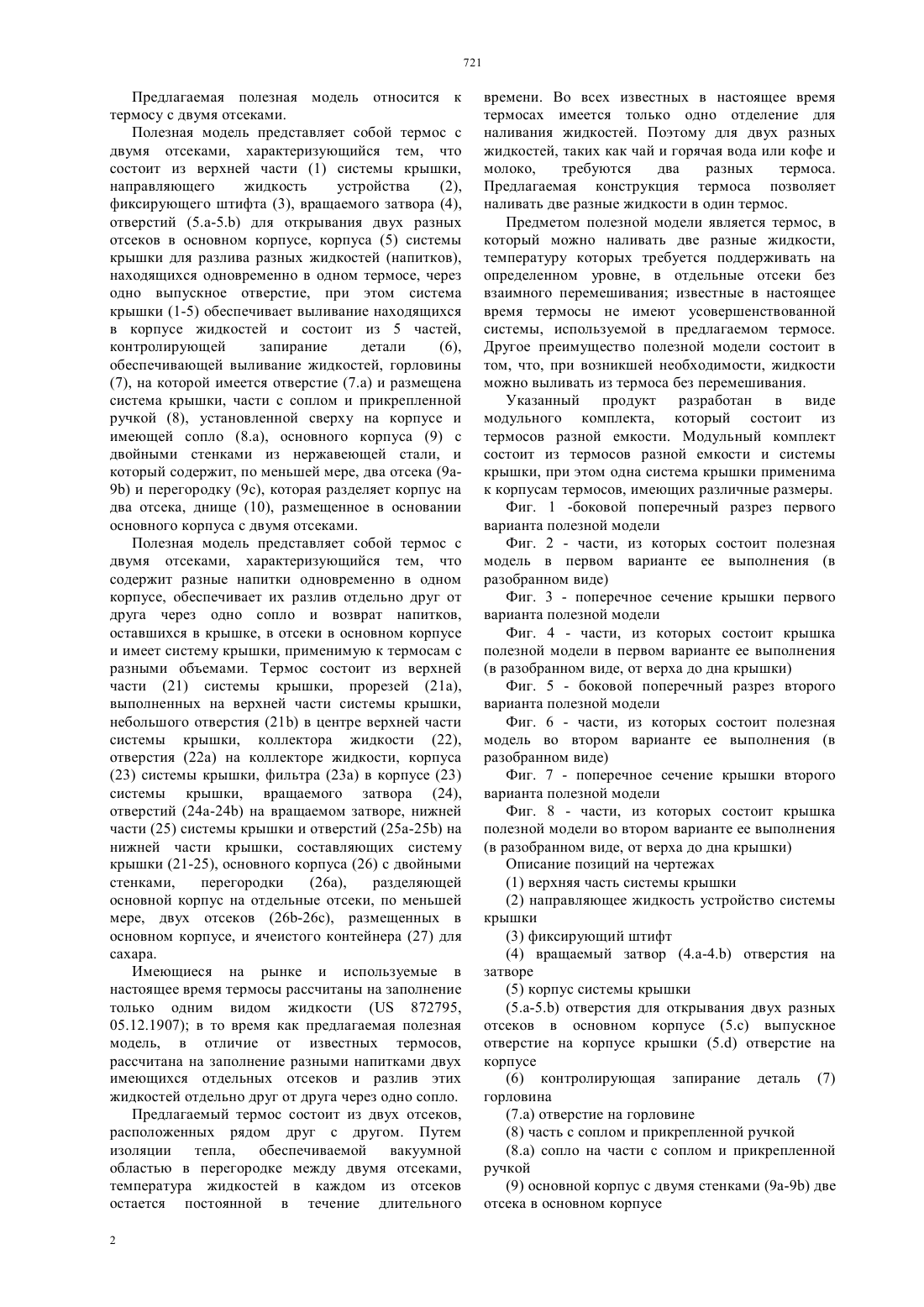

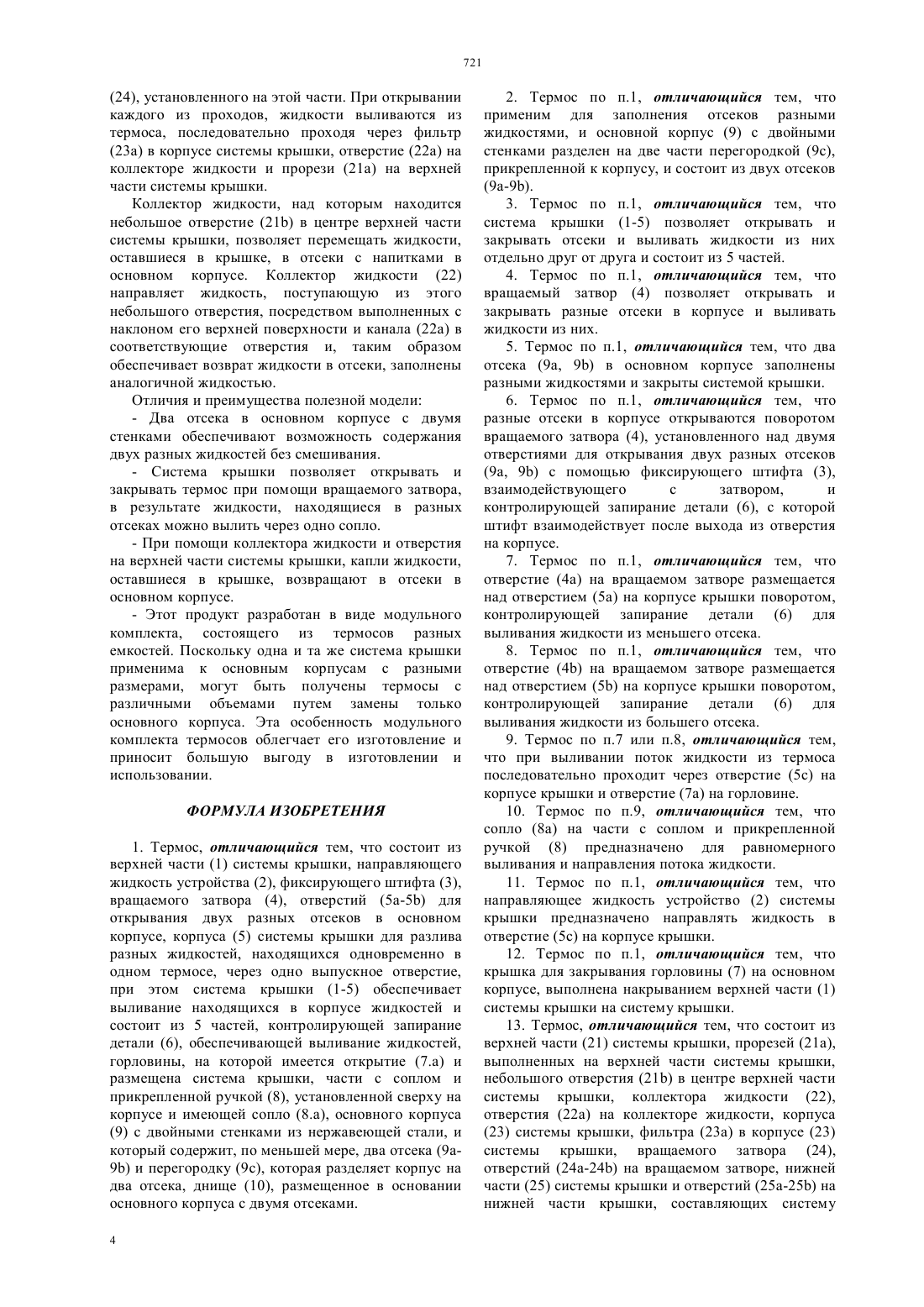

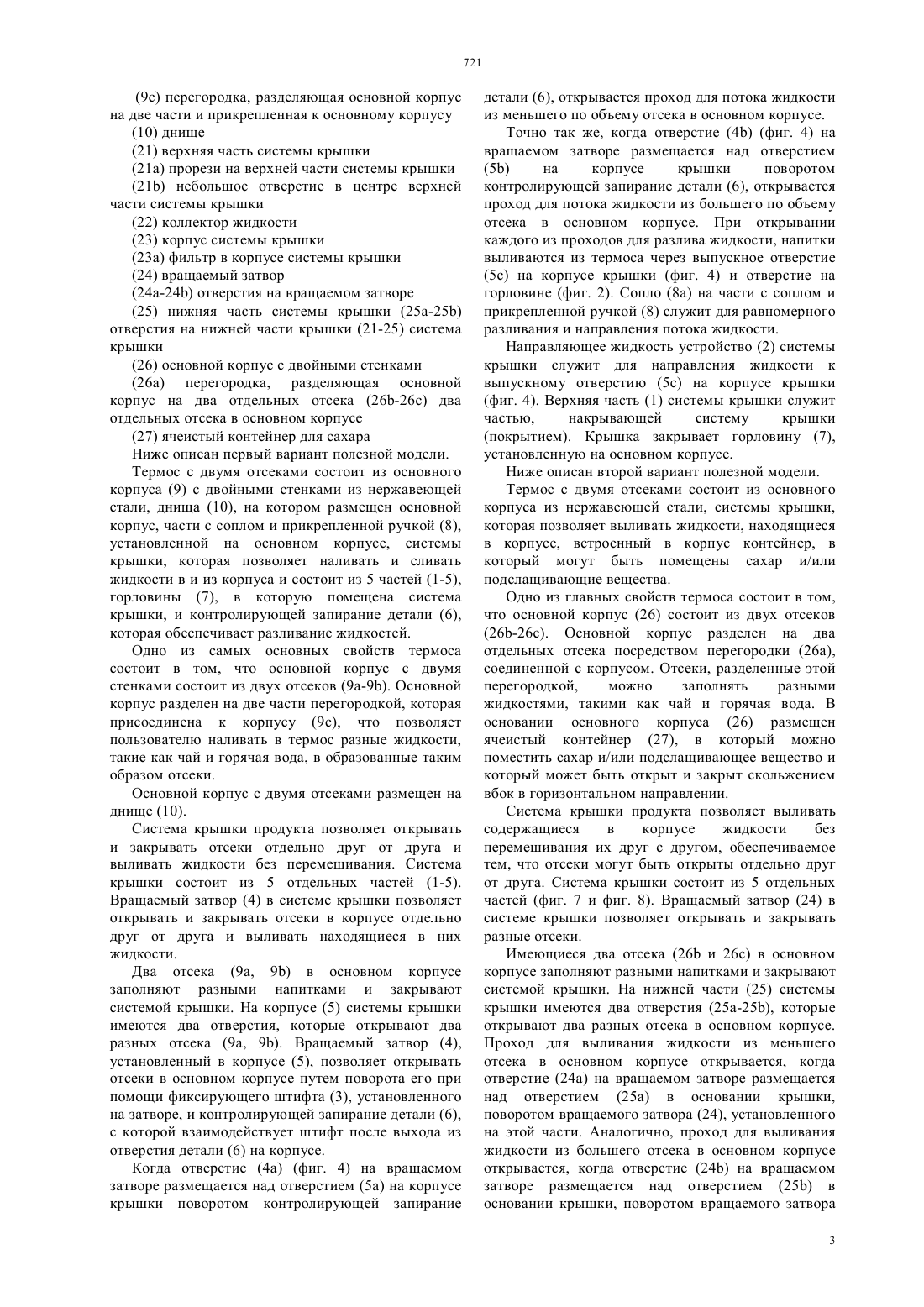

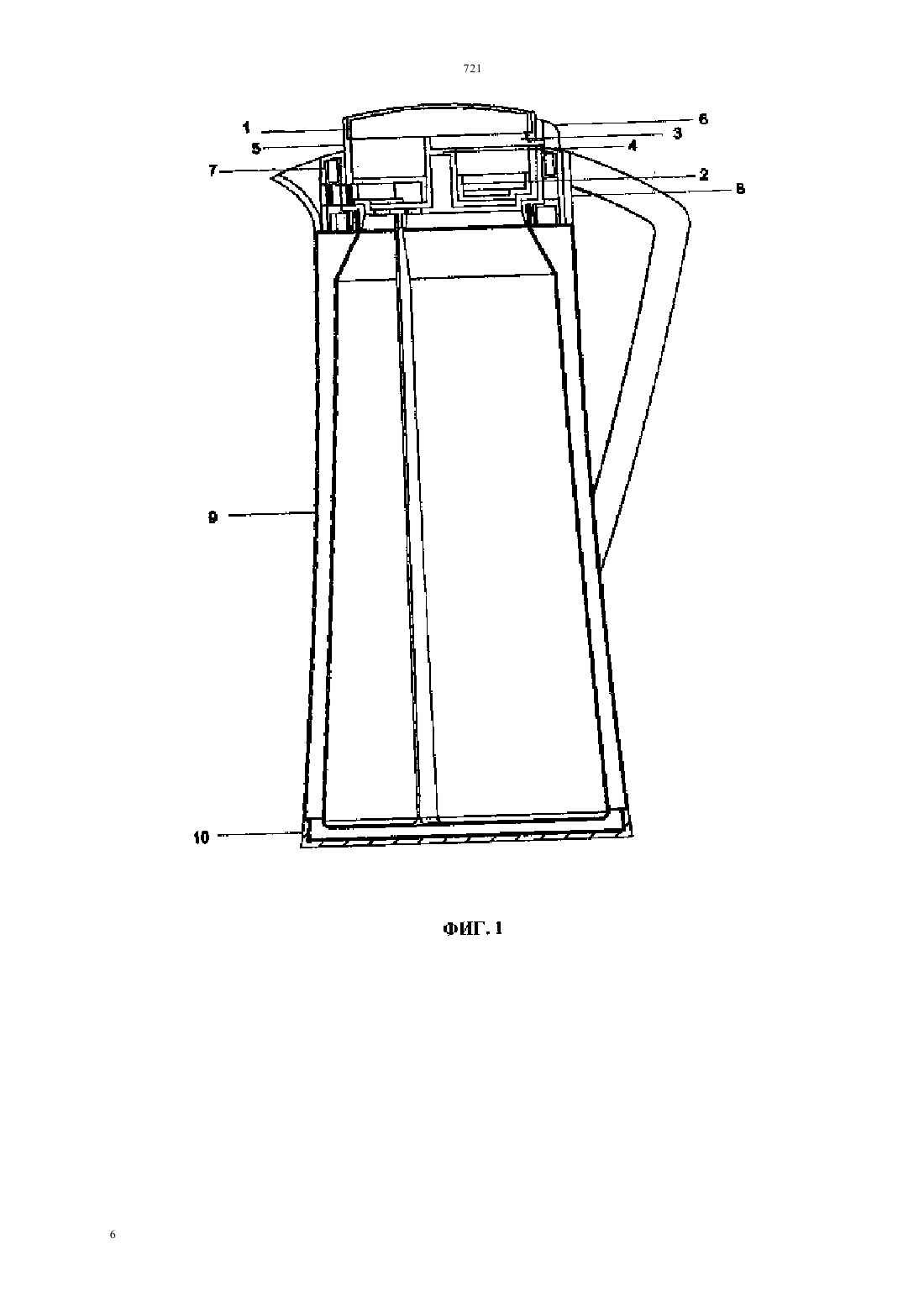

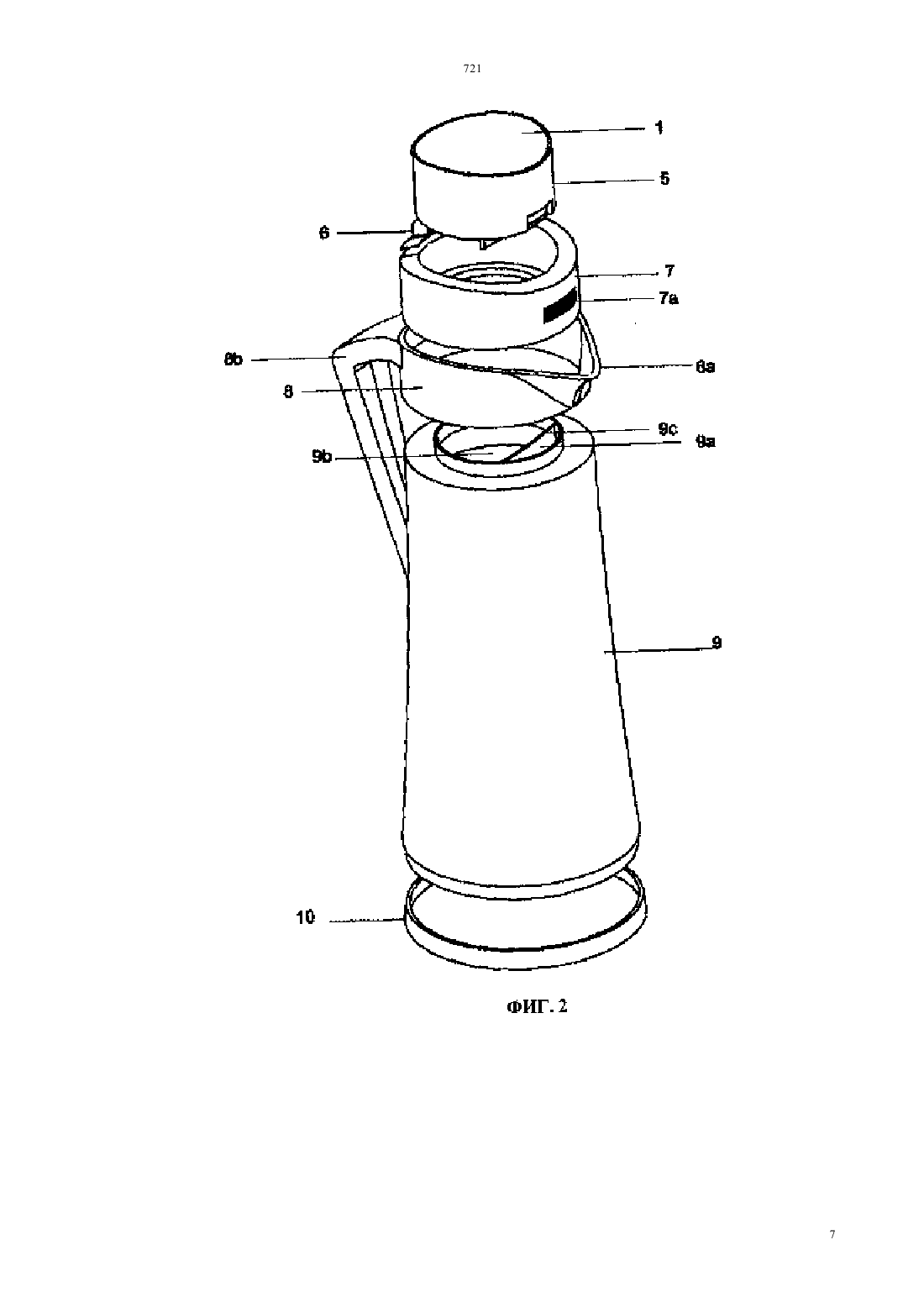

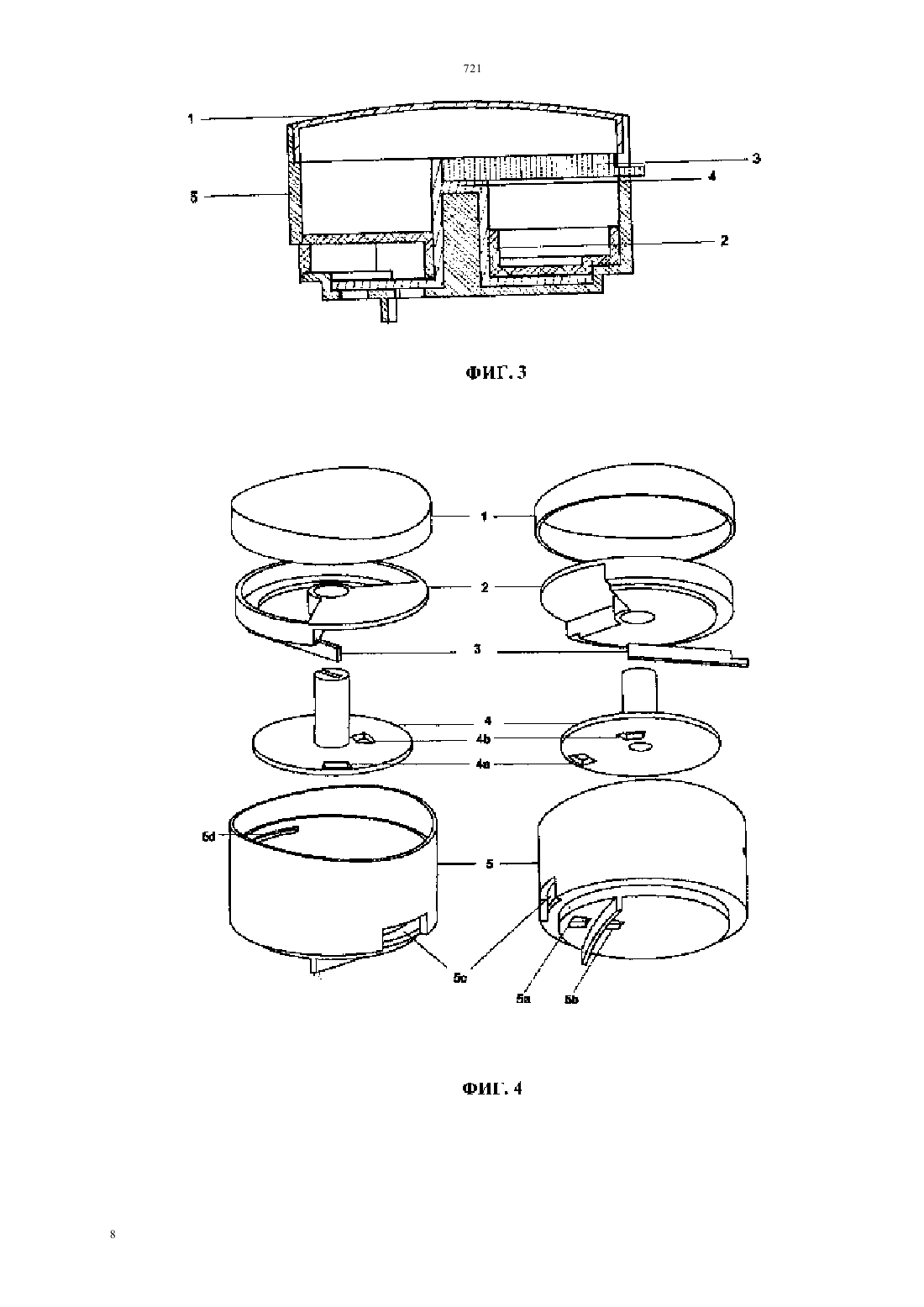

(51) 47 31/50 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Предметом полезной модели является термос, в который можно наливать две разные жидкости,температуру которых требуется поддерживать на определенном уровне, в отдельные отсеки без взаимного перемешивания, и который имеет усовершенствованную систему, не используемую в известных в настоящее время термосах. Другое преимущество полезной модели состоит в том, что,при возникшей необходимости, жидкости можно выливать из термоса без перемешивания. Указанный продукт разработан в виде модульного комплекта, который состоит из термосов разной емкости и системы крышки, в котором одна система крышки применима к корпусам термосов, имеющих различные размеры.(73) АРЗУМ ЭЛЕКТРИКЛИ ЭВ АЛЕТЛЕРИ САНАЙИ ВЕ ТИКАРЕТ АНОНИМ ШИРКЕТИ(74) Тагбергенова Модангуль Маруповна Тагбергенова Алма Таишевна Касабекова Найля Ертисовна Предлагаемая полезная модель относится к термосу с двумя отсеками. Полезная модель представляет собой термос с двумя отсеками, характеризующийся тем, что состоит из верхней части (1) системы крышки,направляющего жидкость устройства(2),фиксирующего штифта (3), вращаемого затвора (4),отверстий (5.а-5.) для открывания двух разных отсеков в основном корпусе, корпуса (5) системы крышки для разлива разных жидкостей (напитков),находящихся одновременно в одном термосе, через одно выпускное отверстие, при этом система крышки (1-5) обеспечивает выливание находящихся в корпусе жидкостей и состоит из 5 частей,контролирующей запирание детали(7), на которой имеется отверстие (7.а) и размещена система крышки, части с соплом и прикрепленной ручкой (8), установленной сверху на корпусе и имеющей сопло (8.а), основного корпуса (9) с двойными стенками из нержавеющей стали, и который содержит, по меньшей мере, два отсека (9 а 9) и перегородку (9 с), которая разделяет корпус на два отсека, днище (10), размещенное в основании основного корпуса с двумя отсеками. Полезная модель представляет собой термос с двумя отсеками, характеризующийся тем, что содержит разные напитки одновременно в одном корпусе, обеспечивает их разлив отдельно друг от друга через одно сопло и возврат напитков,оставшихся в крышке, в отсеки в основном корпусе и имеет систему крышки, применимую к термосам с разными объемами. Термос состоит из верхней части (21) системы крышки, прорезей (21 а),выполненных на верхней части системы крышки,небольшого отверстия (21) в центре верхней части системы крышки, коллектора жидкости (22),отверстия (22 а) на коллекторе жидкости, корпуса(23) системы крышки, фильтра (23 а) в корпусе (23) системы крышки, вращаемого затвора (24),отверстий (24 а-24) на вращаемом затворе, нижней части (25) системы крышки и отверстий (25 а-25) на нижней части крышки, составляющих систему крышки (21-25), основного корпуса (26) с двойными стенками,перегородки(26 а),разделяющей основной корпус на отдельные отсеки, по меньшей мере, двух отсеков (26-26 с), размещенных в основном корпусе, и ячеистого контейнера (27) для сахара. Имеющиеся на рынке и используемые в настоящее время термосы рассчитаны на заполнение только одним видом жидкости ( 872795,05.12.1907) в то время как предлагаемая полезная модель, в отличие от известных термосов,рассчитана на заполнение разными напитками двух имеющихся отдельных отсеков и разлив этих жидкостей отдельно друг от друга через одно сопло. Предлагаемый термос состоит из двух отсеков,расположенных рядом друг с другом. Путем изоляции тепла,обеспечиваемой вакуумной областью в перегородке между двумя отсеками,температура жидкостей в каждом из отсеков остается постоянной в течение длительного 2 времени. Во всех известных в настоящее время термосах имеется только одно отделение для наливания жидкостей. Поэтому для двух разных жидкостей, таких как чай и горячая вода или кофе и молоко,требуются два разных термоса. Предлагаемая конструкция термоса позволяет наливать две разные жидкости в один термос. Предметом полезной модели является термос, в который можно наливать две разные жидкости,температуру которых требуется поддерживать на определенном уровне, в отдельные отсеки без взаимного перемешивания известные в настоящее время термосы не имеют усовершенствованной системы, используемой в предлагаемом термосе. Другое преимущество полезной модели состоит в том, что, при возникшей необходимости, жидкости можно выливать из термоса без перемешивания. Указанный продукт разработан в виде модульного комплекта, который состоит из термосов разной емкости. Модульный комплект состоит из термосов разной емкости и системы крышки, при этом одна система крышки применима к корпусам термосов, имеющих различные размеры. Фиг. 1 -боковой поперечный разрез первого варианта полезной модели Фиг. 2 - части, из которых состоит полезная модель в первом варианте ее выполнения (в разобранном виде) Фиг. 3 - поперечное сечение крышки первого варианта полезной модели Фиг. 4 - части, из которых состоит крышка полезной модели в первом варианте ее выполнения(в разобранном виде, от верха до дна крышки) Фиг. 5 - боковой поперечный разрез второго варианта полезной модели Фиг. 6 - части, из которых состоит полезная модель во втором варианте ее выполнения (в разобранном виде) Фиг. 7 - поперечное сечение крышки второго варианта полезной модели Фиг. 8 - части, из которых состоит крышка полезной модели во втором варианте ее выполнения(в разобранном виде, от верха до дна крышки) Описание позиций на чертежах(1) верхняя часть системы крышки(2) направляющее жидкость устройство системы крышки(5.а-5.) отверстия для открывания двух разных отсеков в основном корпусе (5.с) выпускное отверстие на корпусе крышки (5.) отверстие на корпусе(6) контролирующая запирание деталь (7) горловина(8.а) сопло на части с соплом и прикрепленной ручкой(9 с) перегородка, разделяющая основной корпус на две части и прикрепленная к основному корпусу(21) верхняя часть системы крышки(21 а) прорези на верхней части системы крышки(21) небольшое отверстие в центре верхней части системы крышки(24-24) отверстия на вращаемом затворе(25) нижняя часть системы крышки (25 а-25) отверстия на нижней части крышки (21-25) система крышки(26 а) перегородка, разделяющая основной корпус на два отдельных отсека (26-26 с) два отдельных отсека в основном корпусе(27) ячеистый контейнер для сахара Ниже описан первый вариант полезной модели. Термос с двумя отсеками состоит из основного корпуса (9) с двойными стенками из нержавеющей стали, днища (10), на котором размещен основной корпус, части с соплом и прикрепленной ручкой (8),установленной на основном корпусе, системы крышки, которая позволяет наливать и сливать жидкости в и из корпуса и состоит из 5 частей (1-5),горловины (7), в которую помещена система крышки, и контролирующей запирание детали (6),которая обеспечивает разливание жидкостей. Одно из самых основных свойств термоса состоит в том, что основной корпус с двумя стенками состоит из двух отсеков (9 а-9). Основной корпус разделен на две части перегородкой, которая присоединена к корпусу (9 с), что позволяет пользователю наливать в термос разные жидкости,такие как чай и горячая вода, в образованные таким образом отсеки. Основной корпус с двумя отсеками размещен на днище (10). Система крышки продукта позволяет открывать и закрывать отсеки отдельно друг от друга и выливать жидкости без перемешивания. Система крышки состоит из 5 отдельных частей (1-5). Вращаемый затвор (4) в системе крышки позволяет открывать и закрывать отсеки в корпусе отдельно друг от друга и выливать находящиеся в них жидкости. Два отсека (9 а, 9) в основном корпусе заполняют разными напитками и закрывают системой крышки. На корпусе (5) системы крышки имеются два отверстия, которые открывают два разных отсека (9 а, 9). Вращаемый затвор (4),установленный в корпусе (5), позволяет открывать отсеки в основном корпусе путем поворота его при помощи фиксирующего штифта (3), установленного на затворе, и контролирующей запирание детали (6),с которой взаимодействует штифт после выхода из отверстия детали (6) на корпусе. Когда отверстие (4 а) (фиг. 4) на вращаемом затворе размещается над отверстием (5 а) на корпусе крышки поворотом контролирующей запирание детали (6), открывается проход для потока жидкости из меньшего по объему отсека в основном корпусе. Точно так же, когда отверстие (4) (фиг. 4) на вращаемом затворе размещается над отверстием(5) на корпусе крышки поворотом контролирующей запирание детали (6), открывается проход для потока жидкости из большего по объему отсека в основном корпусе. При открывании каждого из проходов для разлива жидкости, напитки выливаются из термоса через выпускное отверстие(5 с) на корпусе крышки (фиг. 4) и отверстие на горловине (фиг. 2). Сопло (8 а) на части с соплом и прикрепленной ручкой (8) служит для равномерного разливания и направления потока жидкости. Направляющее жидкость устройство (2) системы крышки служит для направления жидкости к выпускному отверстию (5 с) на корпусе крышки(фиг. 4). Верхняя часть (1) системы крышки служит частью,накрывающей систему крышки(покрытием). Крышка закрывает горловину (7),установленную на основном корпусе. Ниже описан второй вариант полезной модели. Термос с двумя отсеками состоит из основного корпуса из нержавеющей стали, системы крышки,которая позволяет выливать жидкости, находящиеся в корпусе, встроенный в корпус контейнер, в который могут быть помещены сахар и/или подслащивающие вещества. Одно из главных свойств термоса состоит в том,что основной корпус (26) состоит из двух отсеков(26-26 с). Основной корпус разделен на два отдельных отсека посредством перегородки (26 а),соединенной с корпусом. Отсеки, разделенные этой перегородкой,можно заполнять разными жидкостями, такими как чай и горячая вода. В основании основного корпуса (26) размещен ячеистый контейнер (27), в который можно поместить сахар и/или подслащивающее вещество и который может быть открыт и закрыт скольжением вбок в горизонтальном направлении. Система крышки продукта позволяет выливать содержащиеся в корпусе жидкости без перемешивания их друг с другом, обеспечиваемое тем, что отсеки могут быть открыты отдельно друг от друга. Система крышки состоит из 5 отдельных частей (фиг. 7 и фиг. 8). Вращаемый затвор (24) в системе крышки позволяет открывать и закрывать разные отсеки. Имеющиеся два отсека (26 и 26 с) в основном корпусе заполняют разными напитками и закрывают системой крышки. На нижней части (25) системы крышки имеются два отверстия (25 а-25), которые открывают два разных отсека в основном корпусе. Проход для выливания жидкости из меньшего отсека в основном корпусе открывается, когда отверстие (24 а) на вращаемом затворе размещается над отверстием (25 а) в основании крышки,поворотом вращаемого затвора (24), установленного на этой части. Аналогично, проход для выливания жидкости из большего отсека в основном корпусе открывается, когда отверстие (24) на вращаемом затворе размещается над отверстием (25) в основании крышки, поворотом вращаемого затвора 3(24), установленного на этой части. При открывании каждого из проходов, жидкости выливаются из термоса, последовательно проходя через фильтр(23 а) в корпусе системы крышки, отверстие (22 а) на коллекторе жидкости и прорези (21 а) на верхней части системы крышки. Коллектор жидкости, над которым находится небольшое отверстие (21) в центре верхней части системы крышки, позволяет перемещать жидкости,оставшиеся в крышке, в отсеки с напитками в основном корпусе. Коллектор жидкости (22) направляет жидкость, поступающую из этого небольшого отверстия, посредством выполненных с наклоном его верхней поверхности и канала (22 а) в соответствующие отверстия и, таким образом обеспечивает возврат жидкости в отсеки, заполнены аналогичной жидкостью. Отличия и преимущества полезной модели- Два отсека в основном корпусе с двумя стенками обеспечивают возможность содержания двух разных жидкостей без смешивания.- Система крышки позволяет открывать и закрывать термос при помощи вращаемого затвора,в результате жидкости, находящиеся в разных отсеках можно вылить через одно сопло.- При помощи коллектора жидкости и отверстия на верхней части системы крышки, капли жидкости,оставшиеся в крышке, возвращают в отсеки в основном корпусе.- Этот продукт разработан в виде модульного комплекта, состоящего из термосов разных емкостей. Поскольку одна и та же система крышки применима к основным корпусам с разными размерами, могут быть получены термосы с различными объемами путем замены только основного корпуса. Эта особенность модульного комплекта термосов облегчает его изготовление и приносит большую выгоду в изготовлении и использовании. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Термос, отличающийся тем, что состоит из верхней части (1) системы крышки, направляющего жидкость устройства (2), фиксирующего штифта (3),вращаемого затвора (4), отверстий (5 а-5) для открывания двух разных отсеков в основном корпусе, корпуса (5) системы крышки для разлива разных жидкостей, находящихся одновременно в одном термосе, через одно выпускное отверстие,при этом система крышки (1-5) обеспечивает выливание находящихся в корпусе жидкостей и состоит из 5 частей, контролирующей запирание детали (6), обеспечивающей выливание жидкостей,горловины, на которой имеется открытие (7.а) и размещена система крышки, части с соплом и прикрепленной ручкой (8), установленной сверху на корпусе и имеющей сопло (8.а), основного корпуса(9) с двойными стенками из нержавеющей стали, и который содержит, по меньшей мере, два отсека (9 а 9) и перегородку (9 с), которая разделяет корпус на два отсека, днище (10), размещенное в основании основного корпуса с двумя отсеками. 4 2. Термос по п.1, отличающийся тем, что применим для заполнения отсеков разными жидкостями, и основной корпус (9) с двойными стенками разделен на две части перегородкой (9 с),прикрепленной к корпусу, и состоит из двух отсеков(9 а-9). 3. Термос по п.1, отличающийся тем, что система крышки (1-5) позволяет открывать и закрывать отсеки и выливать жидкости из них отдельно друг от друга и состоит из 5 частей. 4. Термос по п.1, отличающийся тем, что вращаемый затвор (4) позволяет открывать и закрывать разные отсеки в корпусе и выливать жидкости из них. 5. Термос по п.1, отличающийся тем, что два отсека (9 а, 9) в основном корпусе заполнены разными жидкостями и закрыты системой крышки. 6. Термос по п.1, отличающийся тем, что разные отсеки в корпусе открываются поворотом вращаемого затвора (4), установленного над двумя отверстиями для открывания двух разных отсеков(9 а, 9) с помощью фиксирующего штифта (3),взаимодействующего с затвором,и контролирующей запирание детали (6), с которой штифт взаимодействует после выхода из отверстия на корпусе. 7. Термос по п.1, отличающийся тем, что отверстие (4 а) на вращаемом затворе размещается над отверстием (5 а) на корпусе крышки поворотом,контролирующей запирание детали (6) для выливания жидкости из меньшего отсека. 8. Термос по п.1, отличающийся тем, что отверстие (4) на вращаемом затворе размещается над отверстием (5) на корпусе крышки поворотом,контролирующей запирание детали (6) для выливания жидкости из большего отсека. 9. Термос по п.7 или п.8, отличающийся тем,что при выливании поток жидкости из термоса последовательно проходит через отверстие (5 с) на корпусе крышки и отверстие (7 а) на горловине. 10. Термос по п.9, отличающийся тем, что сопло (8 а) на части с соплом и прикрепленной ручкой (8) предназначено для равномерного выливания и направления потока жидкости. 11. Термос по п.1, отличающийся тем, что направляющее жидкость устройство (2) системы крышки предназначено направлять жидкость в отверстие (5 с) на корпусе крышки. 12. Термос по п.1, отличающийся тем, что крышка для закрывания горловины (7) на основном корпусе, выполнена накрыванием верхней части (1) системы крышки на систему крышки. 13. Термос, отличающийся тем, что состоит из верхней части (21) системы крышки, прорезей (21 а),выполненных на верхней части системы крышки,небольшого отверстия (21) в центре верхней части системы крышки, коллектора жидкости (22),отверстия (22 а) на коллекторе жидкости, корпуса(23) системы крышки, фильтра (23 а) в корпусе (23) системы крышки, вращаемого затвора (24),отверстий (24 а-24) на вращаемом затворе, нижней части (25) системы крышки и отверстий (25 а-25) на нижней части крышки, составляющих систему(26 а),разделяющей основной корпус на отдельные отсеки, по меньшей мере, двух отсеков (26-26 с), размещенных в основном корпусе, и ячеистого контейнера (27) для сахара, размещенного в основании основного корпуса с двумя отсеками. 14. Термос по п.13, отличающийся тем, что ячеистый контейнер (27) для сахара расположен в основании основного корпуса (26) и может быть открыт и закрыт скольжением вбок в горизонтальной плоскости. 15. Термос по п.13, отличающийся тем, что система крышки позволяет открывать и закрывать отсеки отдельно и выливать жидкости без перемешивания и состоит из 5 отдельных частей. 16. Термос по п.15, отличающийся тем, что коллектор жидкости (22) системы крышки обеспечивает направление к отверстию (22 а) жидкости, поступающей из небольшого отверстия на верхней части системы крышки, с помощью выполненных с наклоном его верхней поверхности и канала и позволяет возвращать жидкости в отсеки с аналогичной жидкостью. 17. Термос по п.13, отличающийся тем, что вращаемый затвор (24) позволяет открывать и закрывать разные отсеки в корпусе и выливать жидкости из них. 18. Термос по п.13, отличающийся тем, что система крышки (21-25) применима для основных корпусов разных размеров для получения термосов различной емкости путем замены основного корпуса.
