Боевая машина пехоты для производства учебных стрельб

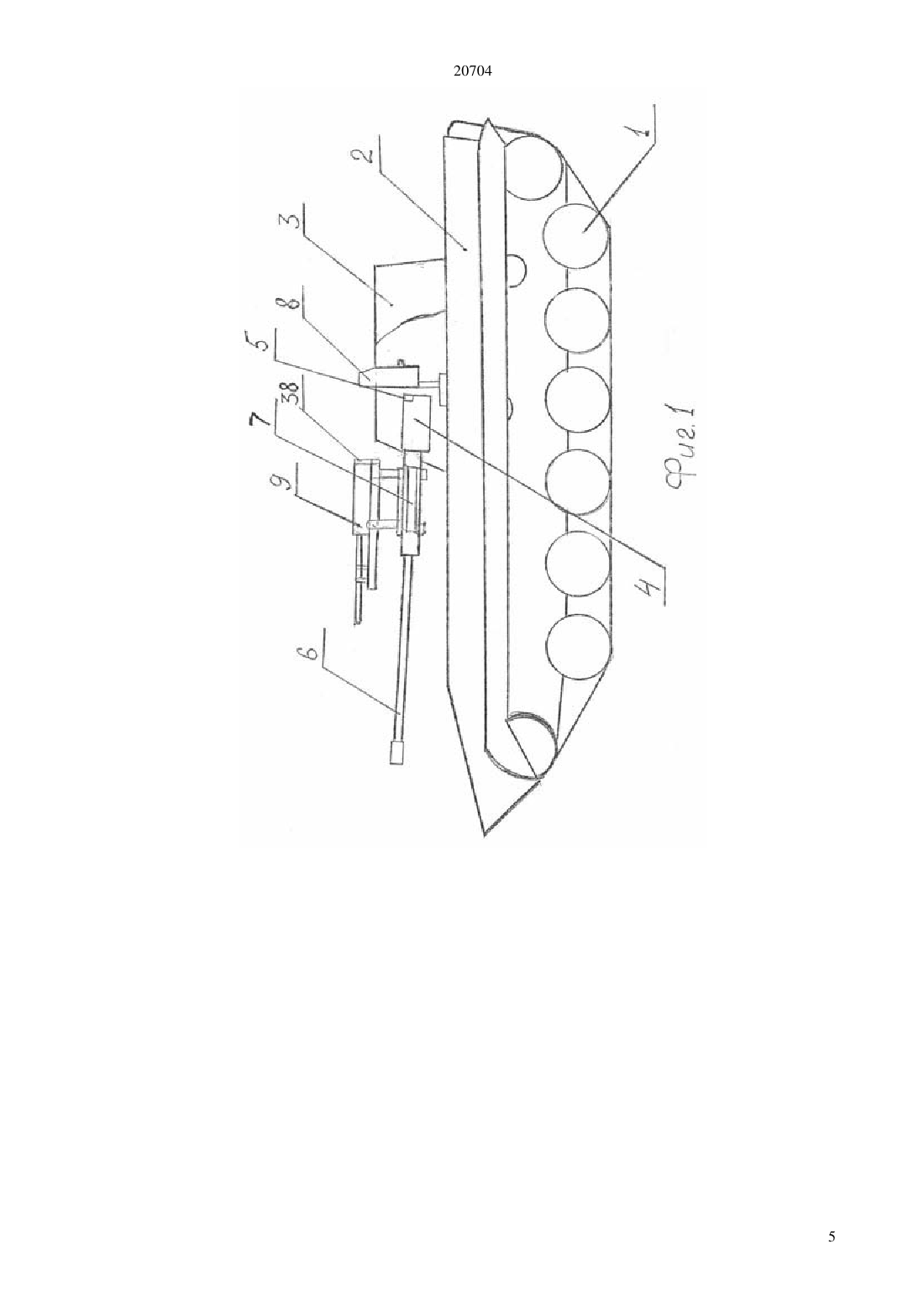

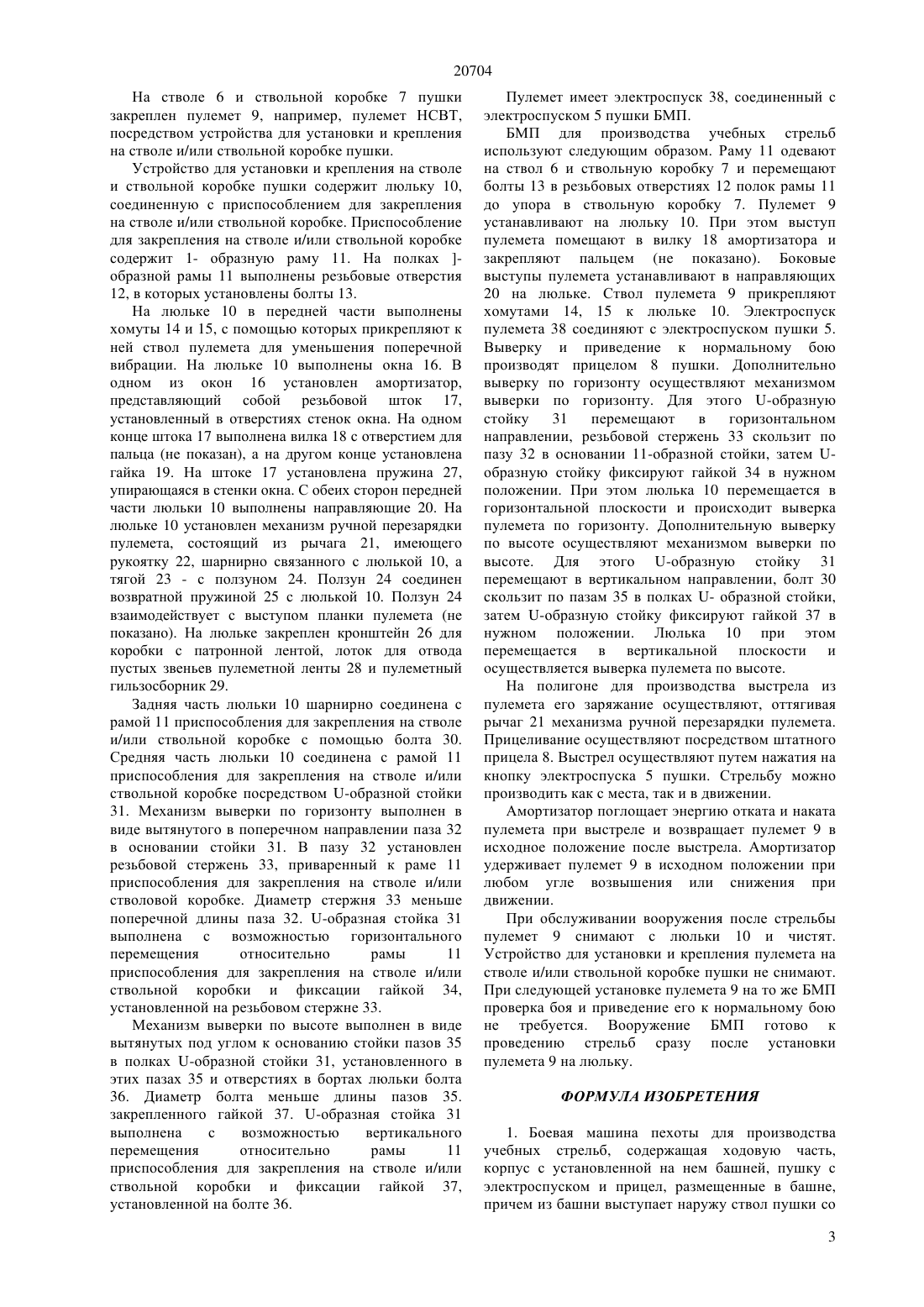

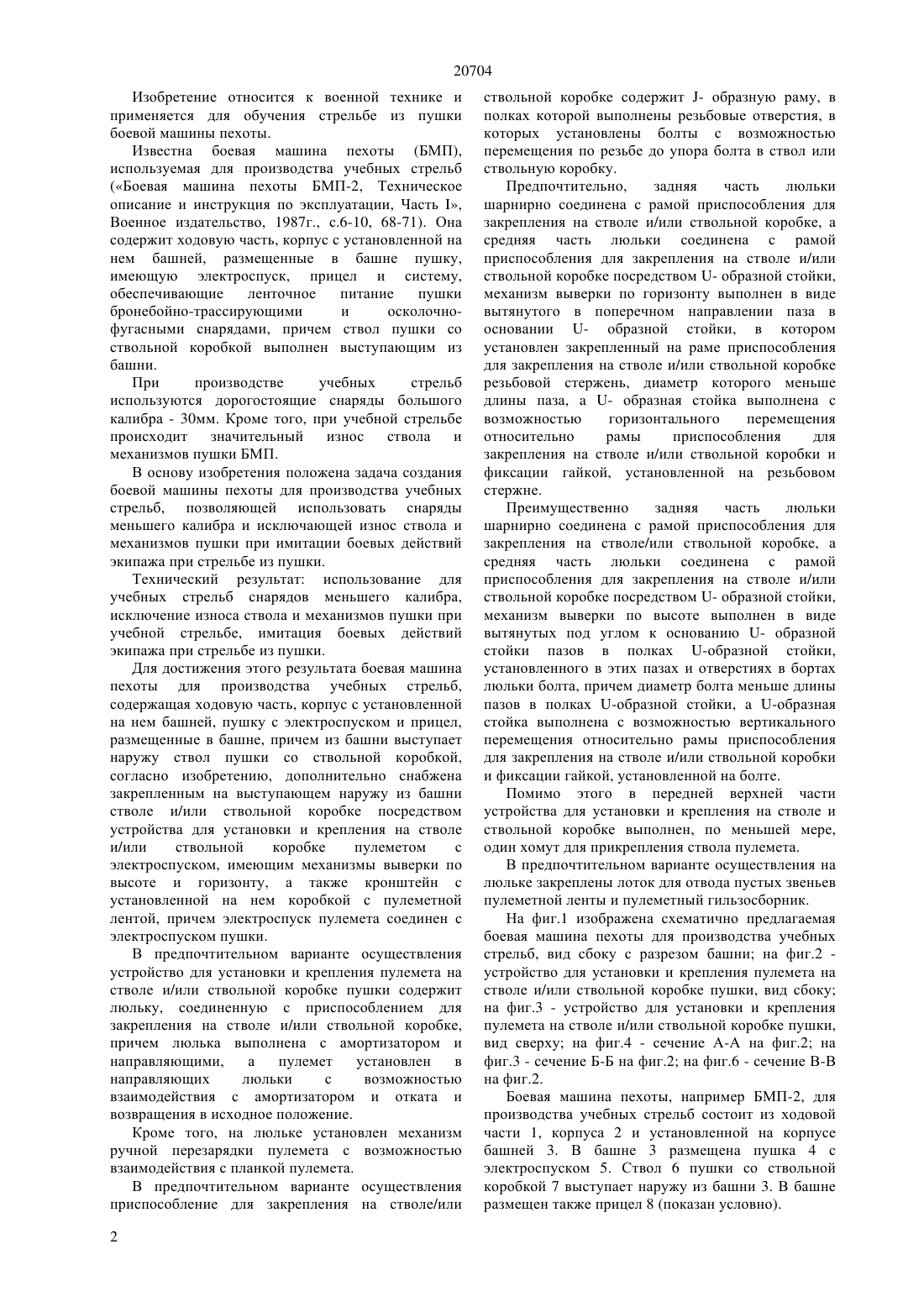

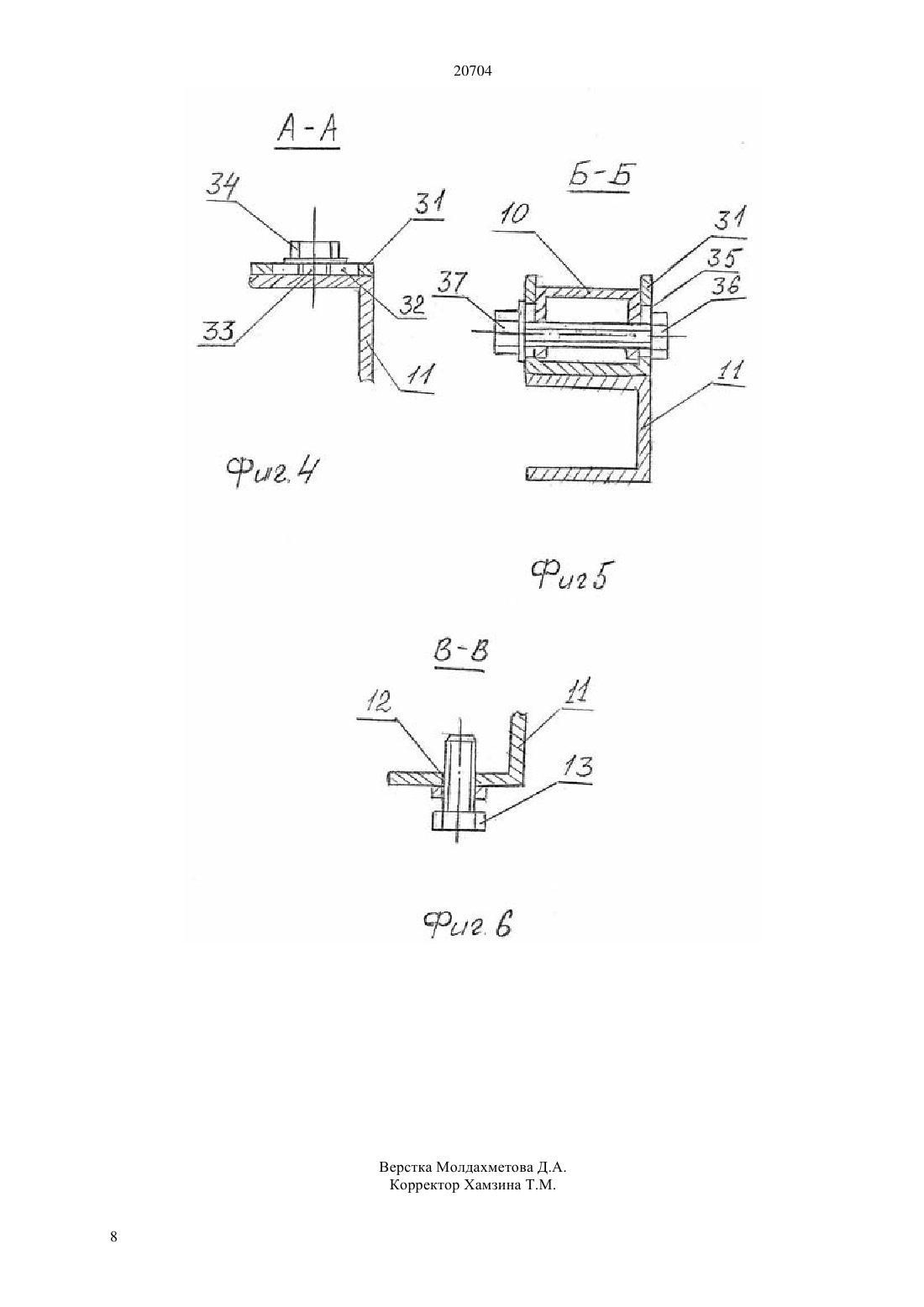

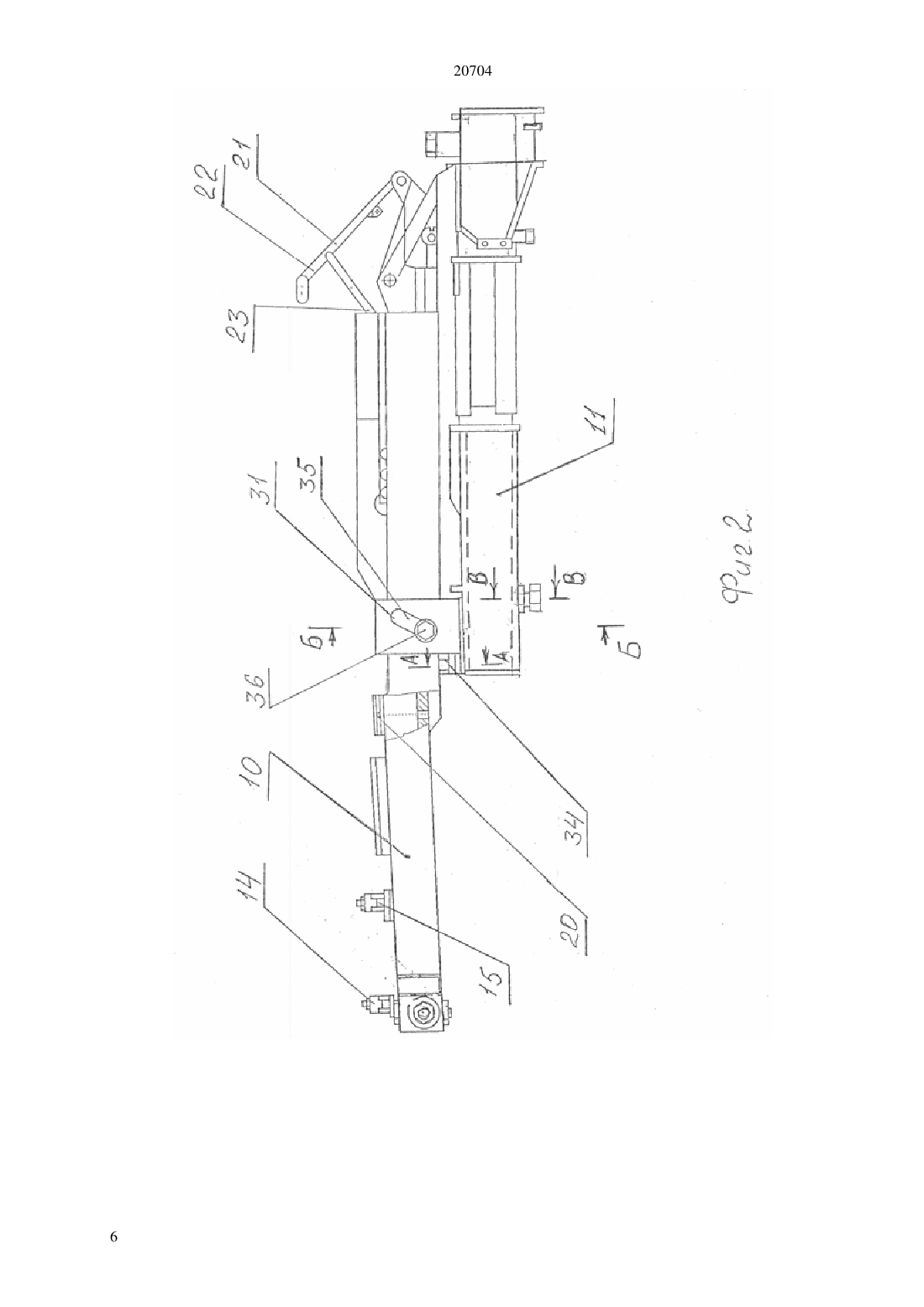

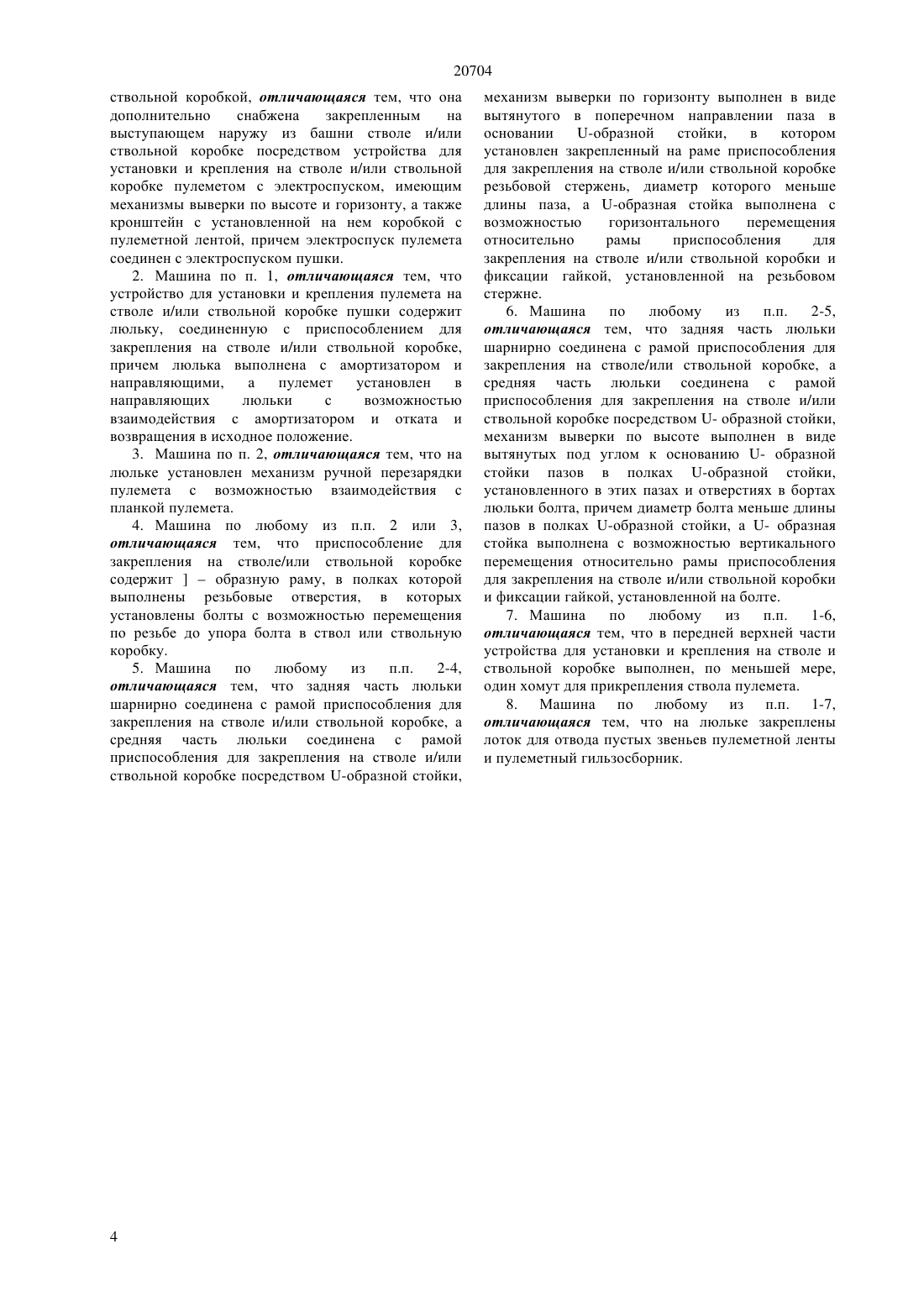

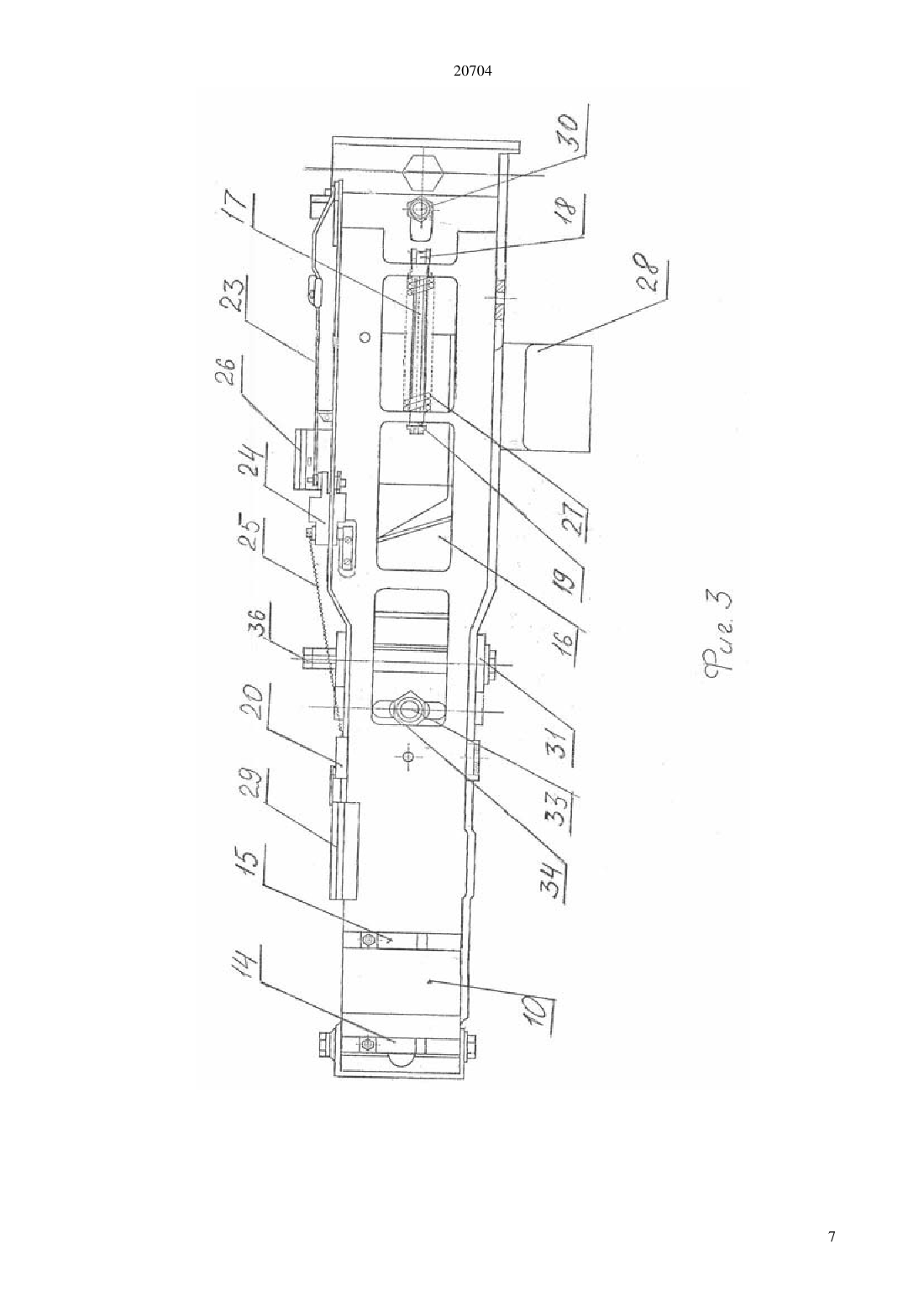

(51) 41 33/00 (2006.01) 41 7/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ БМП заключается в том, что она дополнительно снабжена закрепленным на выступающем наружу из башни стволе 6 и/или ствольной коробке 7 посредством устройства для установки и крепления на стволе и/или ствольной коробке пулеметом 9 с электроспуском 38, имеющим механизмы выверки по высоте и горизонту, а также кронштейн 26 с установленной на нем коробкой с пулеметной лентой, причем электроспуск 38 пулемета соединен с электроспуском 5 пушки. Предлагаемая БМП для производства учебных стрельб позволяет использовать для учебных стрельб снаряды меньшего калибра и исключает износ ствола механизмов пушки при проведении учебных стрельб при имитации боевых действий экипажа при стрельбе из пушки.(56) Боевая машина пехоты БМП-2, Техническое описание и инструкция по эксплуатации, Часть ,Военное издательство, 1987, с.6-10, 68-71(54) БОЕВАЯ МАШИНА ПЕХОТЫ ДЛЯ ПРОИЗВОДСТВА УЧЕБНЫХ СТРЕЛЬБ(57) Изобретение применяется для обучения стрельбе из пушки боевой машины пехоты (БМП). БМП для производства учебных стрельб содержит ходовую часть 1, корпус 2 с установленной на нем башней 3, пушку 4 с электроспуском 5 и прицел 8, размещенные в башне,причем из башни выступает наружу ствол пушки 6 со ствольной коробкой 7. Отличие предлагаемой 20704 Изобретение относится к военной технике и применяется для обучения стрельбе из пушки боевой машины пехоты. Известна боевая машина пехоты (БМП),используемая для производства учебных стрельб(Боевая машина пехоты БМП-2, Техническое описание и инструкция по эксплуатации, Часть ,Военное издательство, 1987 г., с.6-10, 68-71). Она содержит ходовую часть, корпус с установленной на нем башней, размещенные в башне пушку,имеющую электроспуск, прицел и систему,обеспечивающие ленточное питание пушки бронебойно-трассирующими и осколочнофугасными снарядами, причем ствол пушки со ствольной коробкой выполнен выступающим из башни. При производстве учебных стрельб используются дорогостоящие снаряды большого калибра - 30 мм. Кроме того, при учебной стрельбе происходит значительный износ ствола и механизмов пушки БМП. В основу изобретения положена задача создания боевой машины пехоты для производства учебных стрельб, позволяющей использовать снаряды меньшего калибра и исключающей износ ствола и механизмов пушки при имитации боевых действий экипажа при стрельбе из пушки. Технический результат использование для учебных стрельб снарядов меньшего калибра,исключение износа ствола и механизмов пушки при учебной стрельбе, имитация боевых действий экипажа при стрельбе из пушки. Для достижения этого результата боевая машина пехоты для производства учебных стрельб,содержащая ходовую часть, корпус с установленной на нем башней, пушку с электроспуском и прицел,размещенные в башне, причем из башни выступает наружу ствол пушки со ствольной коробкой,согласно изобретению, дополнительно снабжена закрепленным на выступающем наружу из башни стволе и/или ствольной коробке посредством устройства для установки и крепления на стволе и/или ствольной коробке пулеметом с электроспуском, имеющим механизмы выверки по высоте и горизонту, а также кронштейн с установленной на нем коробкой с пулеметной лентой, причем электроспуск пулемета соединен с электроспуском пушки. В предпочтительном варианте осуществления устройство для установки и крепления пулемета на стволе и/или ствольной коробке пушки содержит люльку, соединенную с приспособлением для закрепления на стволе и/или ствольной коробке,причем люлька выполнена с амортизатором и направляющими,а пулемет установлен в направляющих люльки с возможностью взаимодействия с амортизатором и отката и возвращения в исходное положение. Кроме того, на люльке установлен механизм ручной перезарядки пулемета с возможностью взаимодействия с планкой пулемета. В предпочтительном варианте осуществления приспособление для закрепления на стволе/или 2 ствольной коробке содержит - образную раму, в полках которой выполнены резьбовые отверстия, в которых установлены болты с возможностью перемещения по резьбе до упора болта в ствол или ствольную коробку. Предпочтительно,задняя часть люльки шарнирно соединена с рамой приспособления для закрепления на стволе и/или ствольной коробке, а средняя часть люльки соединена с рамой приспособления для закрепления на стволе и/или ствольной коробке посредством - образной стойки,механизм выверки по горизонту выполнен в виде вытянутого в поперечном направлении паза в основании - образной стойки, в котором установлен закрепленный на раме приспособления для закрепления на стволе и/или ствольной коробке резьбовой стержень, диаметр которого меньше длины паза,- образная стойка выполнена с возможностью горизонтального перемещения относительно рамы приспособления для закрепления на стволе и/или ствольной коробки и фиксации гайкой, установленной на резьбовом стержне. Преимущественно задняя часть люльки шарнирно соединена с рамой приспособления для закрепления на стволе/или ствольной коробке, а средняя часть люльки соединена с рамой приспособления для закрепления на стволе и/или ствольной коробке посредством - образной стойки,механизм выверки по высоте выполнен в виде вытянутых под углом к основанию - образной стойки пазов в полках -образной стойки,установленного в этих пазах и отверстиях в бортах люльки болта, причем диаметр болта меньше длины пазов в полках -образной стойки,-образная стойка выполнена с возможностью вертикального перемещения относительно рамы приспособления для закрепления на стволе и/или ствольной коробки и фиксации гайкой, установленной на болте. Помимо этого в передней верхней части устройства для установки и крепления на стволе и ствольной коробке выполнен, по меньшей мере,один хомут для прикрепления ствола пулемета. В предпочтительном варианте осуществления на люльке закреплены лоток для отвода пустых звеньев пулеметной ленты и пулеметный гильзосборник. На фиг.1 изображена схематично предлагаемая боевая машина пехоты для производства учебных стрельб, вид сбоку с разрезом башни на фиг.2 устройство для установки и крепления пулемета на стволе и/или ствольной коробке пушки, вид сбоку на фиг.3 - устройство для установки и крепления пулемета на стволе и/или ствольной коробке пушки,вид сверху на фиг.4 - сечение А-А на фиг.2 на фиг.3 - сечение Б-Б на фиг.2 на фиг.6 - сечение В-В на фиг.2. Боевая машина пехоты, например БМП-2, для производства учебных стрельб состоит из ходовой части 1, корпуса 2 и установленной на корпусе башней 3. В башне 3 размещена пушка 4 с электроспуском 5. Ствол 6 пушки со ствольной коробкой 7 выступает наружу из башни 3. В башне размещен также прицел 8 (показан условно). 20704 На стволе 6 и ствольной коробке 7 пушки закреплен пулемет 9, например, пулемет НСВТ,посредством устройства для установки и крепления на стволе и/или ствольной коробке пушки. Устройство для установки и крепления на стволе и ствольной коробке пушки содержит люльку 10,соединенную с приспособлением для закрепления на стволе и/или ствольной коробке. Приспособление для закрепления на стволе и/или ствольной коробке содержит 1- образную раму 11. На полках образной рамы 11 выполнены резьбовые отверстия 12, в которых установлены болты 13. На люльке 10 в передней части выполнены хомуты 14 и 15, с помощью которых прикрепляют к ней ствол пулемета для уменьшения поперечной вибрации. На люльке 10 выполнены окна 16. В одном из окон 16 установлен амортизатор,представляющий собой резьбовой шток 17,установленный в отверстиях стенок окна. На одном конце штока 17 выполнена вилка 18 с отверстием для пальца (не показан), а на другом конце установлена гайка 19. На штоке 17 установлена пружина 27,упирающаяся в стенки окна. С обеих сторон передней части люльки 10 выполнены направляющие 20. На люльке 10 установлен механизм ручной перезарядки пулемета, состоящий из рычага 21, имеющего рукоятку 22, шарнирно связанного с люлькой 10, а тягой 23 - с ползуном 24. Ползун 24 соединен возвратной пружиной 25 с люлькой 10. Ползун 24 взаимодействует с выступом планки пулемета (не показано). На люльке закреплен кронштейн 26 для коробки с патронной лентой, лоток для отвода пустых звеньев пулеметной ленты 28 и пулеметный гильзосборник 29. Задняя часть люльки 10 шарнирно соединена с рамой 11 приспособления для закрепления на стволе и/или ствольной коробке с помощью болта 30. Средняя часть люльки 10 соединена с рамой 11 приспособления для закрепления на стволе и/или ствольной коробке посредством -образной стойки 31. Механизм выверки по горизонту выполнен в виде вытянутого в поперечном направлении паза 32 в основании стойки 31. В пазу 32 установлен резьбовой стержень 33, приваренный к раме 11 приспособления для закрепления на стволе и/или стволовой коробке. Диаметр стержня 33 меньше поперечной длины паза 32. -образная стойка 31 выполнена с возможностью горизонтального перемещения относительно рамы 11 приспособления для закрепления на стволе и/или ствольной коробки и фиксации гайкой 34,установленной на резьбовом стержне 33. Механизм выверки по высоте выполнен в виде вытянутых под углом к основанию стойки пазов 35 в полках -образной стойки 31, установленного в этих пазах 35 и отверстиях в бортах люльки болта 36. Диаметр болта меньше длины пазов 35. закрепленного гайкой 37. -образная стойка 31 выполнена с возможностью вертикального перемещения относительно рамы 11 приспособления для закрепления на стволе и/или ствольной коробки и фиксации гайкой 37,установленной на болте 36. Пулемет имеет электроспуск 38, соединенный с электроспуском 5 пушки БМП. БМП для производства учебных стрельб используют следующим образом. Раму 11 одевают на ствол 6 и ствольную коробку 7 и перемещают болты 13 в резьбовых отверстиях 12 полок рамы 11 до упора в ствольную коробку 7. Пулемет 9 устанавливают на люльку 10. При этом выступ пулемета помещают в вилку 18 амортизатора и закрепляют пальцем (не показано). Боковые выступы пулемета устанавливают в направляющих 20 на люльке. Ствол пулемета 9 прикрепляют хомутами 14, 15 к люльке 10. Электроспуск пулемета 38 соединяют с электроспуском пушки 5. Выверку и приведение к нормальному бою производят прицелом 8 пушки. Дополнительно выверку по горизонту осуществляют механизмом выверки по горизонту. Для этого -образную стойку 31 перемещают в горизонтальном направлении, резьбовой стержень 33 скользит по пазу 32 в основании 11-образной стойки, затем образную стойку фиксируют гайкой 34 в нужном положении. При этом люлька 10 перемещается в горизонтальной плоскости и происходит выверка пулемета по горизонту. Дополнительную выверку по высоте осуществляют механизмом выверки по высоте. Для этого -образную стойку 31 перемещают в вертикальном направлении, болт 30 скользит по пазам 35 в полках - образной стойки,затем -образную стойку фиксируют гайкой 37 в нужном положении. Люлька 10 при этом перемещается в вертикальной плоскости и осуществляется выверка пулемета по высоте. На полигоне для производства выстрела из пулемета его заряжание осуществляют, оттягивая рычаг 21 механизма ручной перезарядки пулемета. Прицеливание осуществляют посредством штатного прицела 8. Выстрел осуществляют путем нажатия на кнопку электроспуска 5 пушки. Стрельбу можно производить как с места, так и в движении. Амортизатор поглощает энергию отката и наката пулемета при выстреле и возвращает пулемет 9 в исходное положение после выстрела. Амортизатор удерживает пулемет 9 в исходном положении при любом угле возвышения или снижения при движении. При обслуживании вооружения после стрельбы пулемет 9 снимают с люльки 10 и чистят. Устройство для установки и крепления пулемета на стволе и/или ствольной коробке пушки не снимают. При следующей установке пулемета 9 на то же БМП проверка боя и приведение его к нормальному бою не требуется. Вооружение БМП готово к проведению стрельб сразу после установки пулемета 9 на люльку. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Боевая машина пехоты для производства учебных стрельб, содержащая ходовую часть,корпус с установленной на нем башней, пушку с электроспуском и прицел, размещенные в башне,причем из башни выступает наружу ствол пушки со 3 20704 ствольной коробкой, отличающаяся тем, что она дополнительно снабжена закрепленным на выступающем наружу из башни стволе и/или ствольной коробке посредством устройства для установки и крепления на стволе и/или ствольной коробке пулеметом с электроспуском, имеющим механизмы выверки по высоте и горизонту, а также кронштейн с установленной на нем коробкой с пулеметной лентой, причем электроспуск пулемета соединен с электроспуском пушки. 2. Машина по п. 1, отличающаяся тем, что устройство для установки и крепления пулемета на стволе и/или ствольной коробке пушки содержит люльку, соединенную с приспособлением для закрепления на стволе и/или ствольной коробке,причем люлька выполнена с амортизатором и направляющими,а пулемет установлен в направляющих люльки с возможностью взаимодействия с амортизатором и отката и возвращения в исходное положение. 3. Машина по п. 2, отличающаяся тем, что на люльке установлен механизм ручной перезарядки пулемета с возможностью взаимодействия с планкой пулемета. 4. Машина по любому из п.п. 2 или 3,отличающаяся тем, что приспособление для закрепления на стволе/или ствольной коробке содержитобразную раму, в полках которой выполнены резьбовые отверстия, в которых установлены болты с возможностью перемещения по резьбе до упора болта в ствол или ствольную коробку. 5. Машина по любому из п.п. 2-4,отличающаяся тем, что задняя часть люльки шарнирно соединена с рамой приспособления для закрепления на стволе и/или ствольной коробке, а средняя часть люльки соединена с рамой приспособления для закрепления на стволе и/или ствольной коробке посредством -образной стойки, 4 механизм выверки по горизонту выполнен в виде вытянутого в поперечном направлении паза в основании -образной стойки, в котором установлен закрепленный на раме приспособления для закрепления на стволе и/или ствольной коробке резьбовой стержень, диаметр которого меньше длины паза, а -образная стойка выполнена с возможностью горизонтального перемещения относительно рамы приспособления для закрепления на стволе и/или ствольной коробки и фиксации гайкой, установленной на резьбовом стержне. 6. Машина по любому из п.п. 2-5,отличающаяся тем, что задняя часть люльки шарнирно соединена с рамой приспособления для закрепления на стволе/или ствольной коробке, а средняя часть люльки соединена с рамой приспособления для закрепления на стволе и/или ствольной коробке посредством - образной стойки,механизм выверки по высоте выполнен в виде вытянутых под углом к основанию - образной стойки пазов в полках -образной стойки,установленного в этих пазах и отверстиях в бортах люльки болта, причем диаметр болта меньше длины пазов в полках -образной стойки, а - образная стойка выполнена с возможностью вертикального перемещения относительно рамы приспособления для закрепления на стволе и/или ствольной коробки и фиксации гайкой, установленной на болте. 7. Машина по любому из п.п. 1-6,отличающаяся тем, что в передней верхней части устройства для установки и крепления на стволе и ствольной коробке выполнен, по меньшей мере,один хомут для прикрепления ствола пулемета. 8. Машина по любому из п.п. 1-7,отличающаяся тем, что на люльке закреплены лоток для отвода пустых звеньев пулеметной ленты и пулеметный гильзосборник.
