Формула / Реферат

Изобретение относится к горной промышленности и может использоваться при ремонтно-восстановительных работах (РВР) для восстановления дебита в подземном скважинном выщелачивании (ПСВ) металлов.
Техническим результатом изобретения является повышение дебита скважин и производительности РВР.
Это достигается тем, что в способе ремонта технологических скважин, заключающемся в прокачке через фильтр жидкости в направлении, обратном направлению фильтрации через него продуктивной жидкости в импульсном режиме с амплитудой, большей максимальной депрессии, создавшейся на фильтре при работе скважины, и меньшей перепада давления, разрушающего фильтр с одновременным выносом продуктов кольматации и песка к устью скважины, согласно изобретению, гидроимпульсы создают на забое скважины при подаче жидкости через шланг высокого давления гидроимпульсного излучателя с перемещением вверх и вниз в пределах высоты фильтра, затем через этот же шланг подают сжатый воздух, при перемещении гидроимпульсного излучателя вверх вдоль ствола скважины.

Текст

Смотреть все

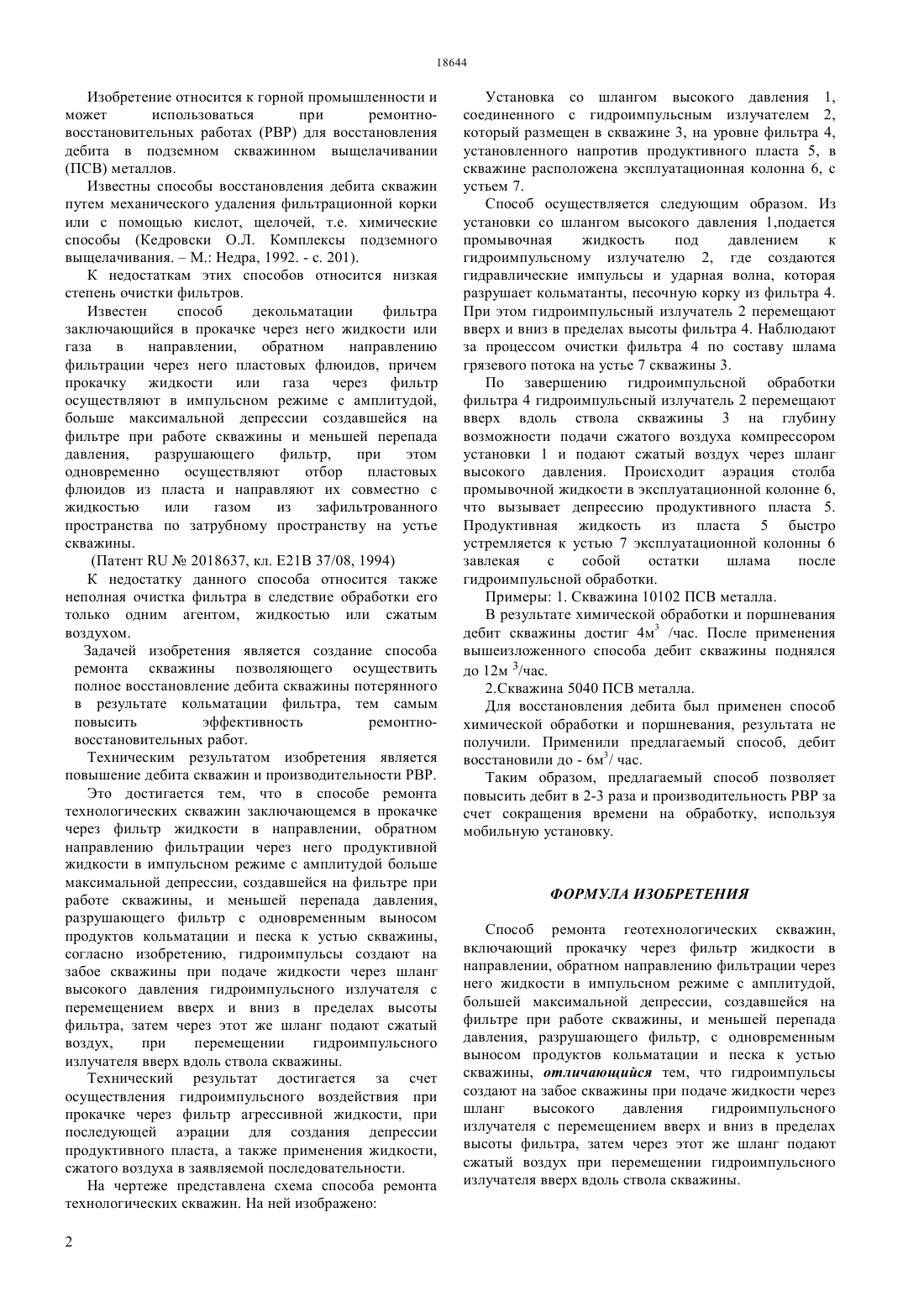

(51) 21 37/08 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ восстановления дебита в подземном скважинном выщелачивании (ПСВ) металлов. Техническим результатом изобретения является повышение дебита скважин и производительности РВР. Это достигается тем, что в способе ремонта технологических скважин заключающемся в прокачке через фильтр жидкости в направлении,обратном направлению фильтрации через него продуктивной жидкости в импульсном режиме с амплитудой больше максимальной депрессии создавшейся на фильтре при работе скважины и меньшей перепада давления, разрушающего фильтр,с одновременным выносом продуктов кольматации и песка к устью скважины, согласно изобретению,гидроимпульсы создают на забое скважины при подаче жидкости через шланг высокого давления гидроимпульсного излучателя с перемещением вверх и вниз в пределах высоты фильтра, затем через этот же шланг подают сжатый воздух, при перемещении гидроимпульсного излучателя вверх вдоль ствола скважины.(72) Абдильдин Гарыш Надирулы Карманов Тогыс Досмурзаевич Бегун Анатолий Данилович Уваров Александр Дмитриевич Оралбеков Марат Тилекович Дуйсебаев Сабыржан Оразович(73) Товарищество с ограниченной ответственностью Горнорудная компания Товарищество с ограниченной ответственностью Институт высоких технологий(54) СПОСОБ РЕМОНТА ГЕОТЕХНОЛОГИЧЕСКИХ СКВАЖИН(57) Изобретение относится к горной промышленности и может использоваться при ремонтно-восстановительных работах (РВР) для Изобретение относится к горной промышленности и может использоваться при ремонтновосстановительных работах (РВР) для восстановления дебита в подземном скважинном выщелачивании(ПСВ) металлов. Известны способы восстановления дебита скважин путем механического удаления фильтрационной корки или с помощью кислот, щелочей, т.е. химические способы (Кедровски О.Л. Комплексы подземного выщелачивания.М. Недра, 1992. - с. 201). К недостаткам этих способов относится низкая степень очистки фильтров. Известен способ декольматации фильтра заключающийся в прокачке через него жидкости или газа в направлении,обратном направлению фильтрации через него пластовых флюидов, причем прокачку жидкости или газа через фильтр осуществляют в импульсном режиме с амплитудой,больше максимальной депрессии создавшейся на фильтре при работе скважины и меньшей перепада давления,разрушающего фильтр,при этом одновременно осуществляют отбор пластовых флюидов из пласта и направляют их совместно с жидкостью или газом из зафильтрованного пространства по затрубному пространству на устье скважины.(Патент 2018637, кл. Е 21 В 37/08, 1994) К недостатку данного способа относится также неполная очистка фильтра в следствие обработки его только одним агентом, жидкостью или сжатым воздухом. Задачей изобретения является создание способа ремонта скважины позволяющего осуществить полное восстановление дебита скважины потерянного в результате кольматации фильтра, тем самым повысить эффективность ремонтновосстановительных работ. Техническим результатом изобретения является повышение дебита скважин и производительности РВР. Это достигается тем, что в способе ремонта технологических скважин заключающемся в прокачке через фильтр жидкости в направлении, обратном направлению фильтрации через него продуктивной жидкости в импульсном режиме с амплитудой больше максимальной депрессии, создавшейся на фильтре при работе скважины, и меньшей перепада давления,разрушающего фильтр с одновременным выносом продуктов кольматации и песка к устью скважины,согласно изобретению, гидроимпульсы создают на забое скважины при подаче жидкости через шланг высокого давления гидроимпульсного излучателя с перемещением вверх и вниз в пределах высоты фильтра, затем через этот же шланг подают сжатый воздух,при перемещении гидроимпульсного излучателя вверх вдоль ствола скважины. Технический результат достигается за счет осуществления гидроимпульсного воздействия при прокачке через фильтр агрессивной жидкости, при последующей аэрации для создания депрессии продуктивного пласта, а также применения жидкости,сжатого воздуха в заявляемой последовательности. На чертеже представлена схема способа ремонта технологических скважин. На ней изображено 2 Установка со шлангом высокого давления 1,соединенного с гидроимпульсным излучателем 2,который размещен в скважине 3, на уровне фильтра 4,установленного напротив продуктивного пласта 5, в скважине расположена эксплуатационная колонна 6, с устьем 7. Способ осуществляется следующим образом. Из установки со шлангом высокого давления 1,подается промывочная жидкость под давлением к гидроимпульсному излучателю 2, где создаются гидравлические импульсы и ударная волна, которая разрушает кольматанты, песочную корку из фильтра 4. При этом гидроимпульсный излучатель 2 перемещают вверх и вниз в пределах высоты фильтра 4. Наблюдают за процессом очистки фильтра 4 по составу шлама грязевого потока на устье 7 скважины 3. По завершению гидроимпульсной обработки фильтра 4 гидроимпульсный излучатель 2 перемещают вверх вдоль ствола скважины 3 на глубину возможности подачи сжатого воздуха компрессором установки 1 и подают сжатый воздух через шланг высокого давления. Происходит аэрация столба промывочной жидкости в эксплуатационной колонне 6,что вызывает депрессию продуктивного пласта 5. Продуктивная жидкость из пласта 5 быстро устремляется к устью 7 эксплуатационной колонны 6 завлекая с собой остатки шлама после гидроимпульсной обработки. Примеры 1. Скважина 10102 ПСВ металла. В результате химической обработки и поршневания дебит скважины достиг 4 м 3 /час. После применения вышеизложенного способа дебит скважины поднялся до 12 м 3/час. 2.Скважина 5040 ПСВ металла. Для восстановления дебита был применен способ химической обработки и поршневания, результата не получили. Применили предлагаемый способ, дебит восстановили до - 6 м 3/ час. Таким образом, предлагаемый способ позволяет повысить дебит в 2-3 раза и производительность РВР за счет сокращения времени на обработку, используя мобильную установку. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ ремонта геотехнологических скважин,включающий прокачку через фильтр жидкости в направлении, обратном направлению фильтрации через него жидкости в импульсном режиме с амплитудой,большей максимальной депрессии, создавшейся на фильтре при работе скважины, и меньшей перепада давления, разрушающего фильтр, с одновременным выносом продуктов кольматации и песка к устью скважины, отличающийся тем, что гидроимпульсы создают на забое скважины при подаче жидкости через шланг высокого давления гидроимпульсного излучателя с перемещением вверх и вниз в пределах высоты фильтра, затем через этот же шланг подают сжатый воздух при перемещении гидроимпульсного излучателя вверх вдоль ствола скважины.

МПК / Метки

МПК: E21B 37/08

Метки: способ, ремонта, геотехнологических, скважин
