Барабанная мельница с регулированием крупности помола

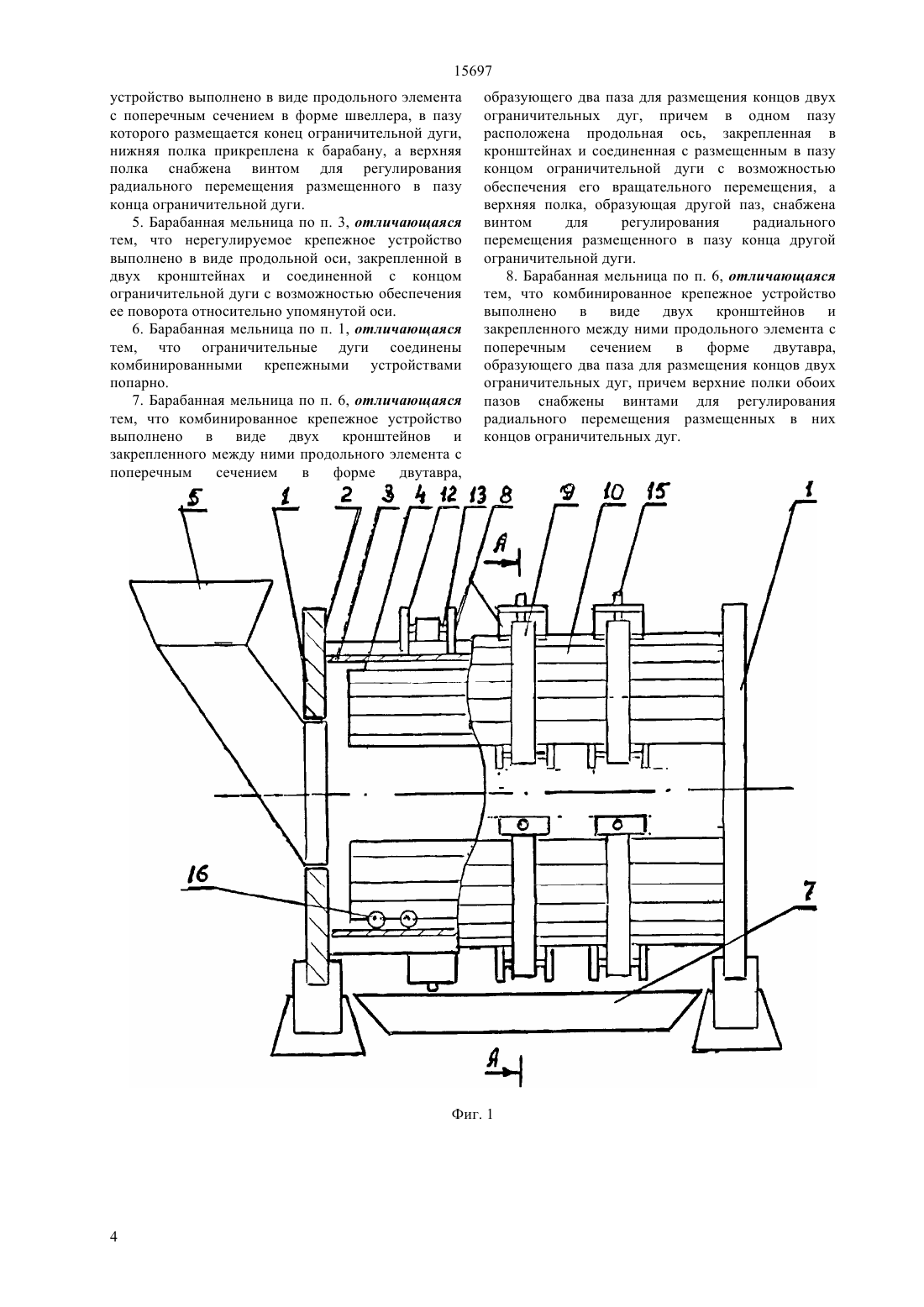

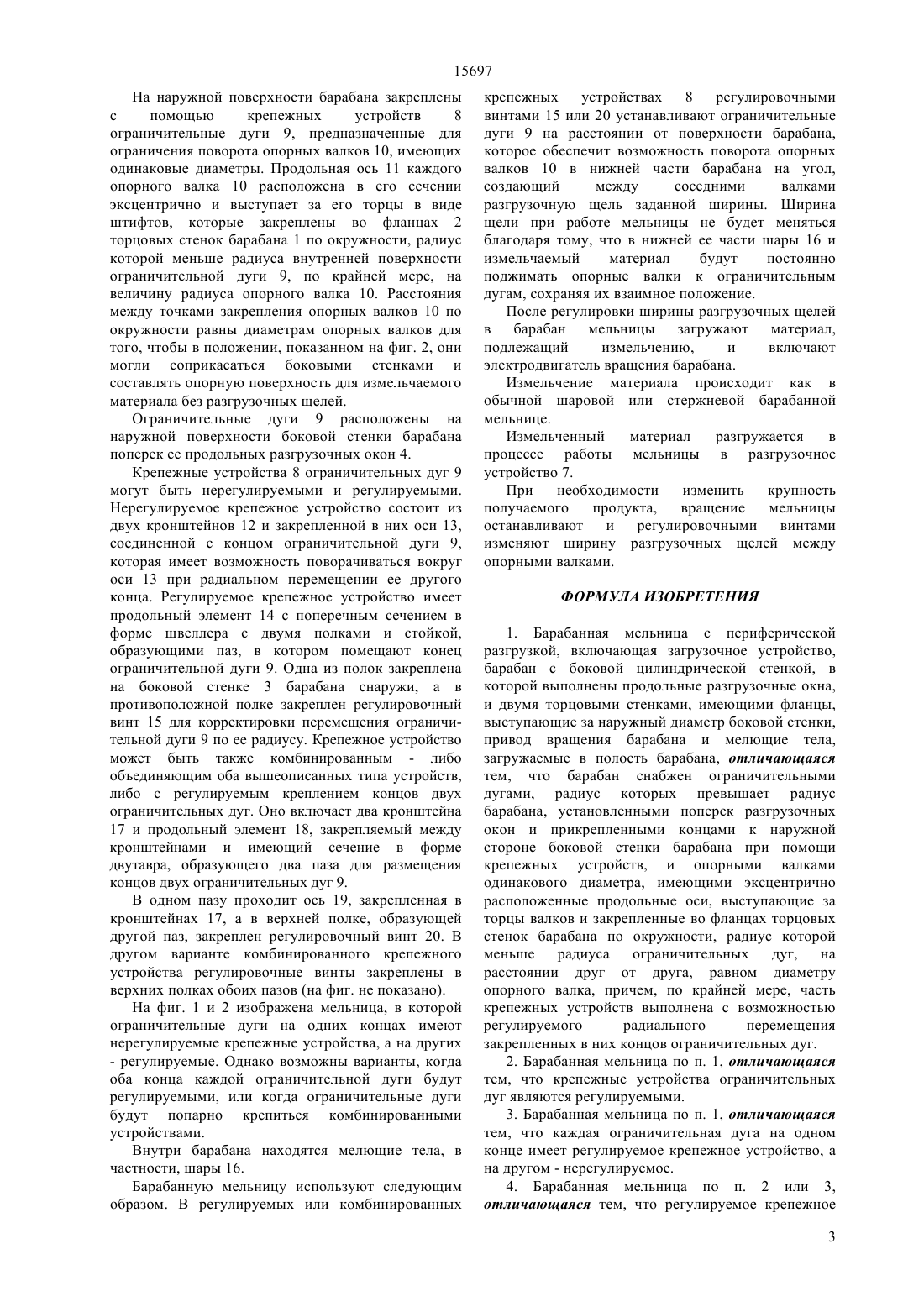

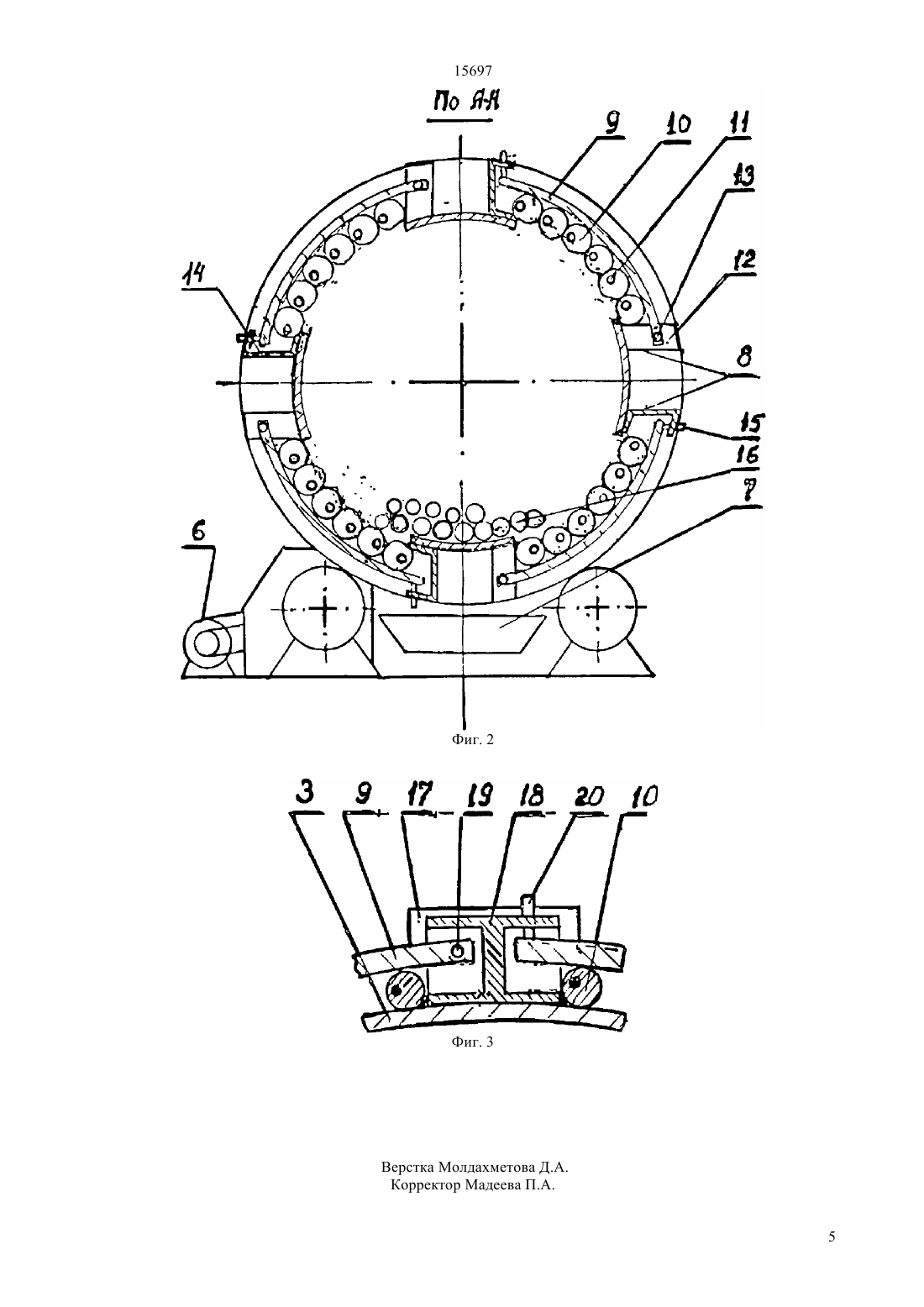

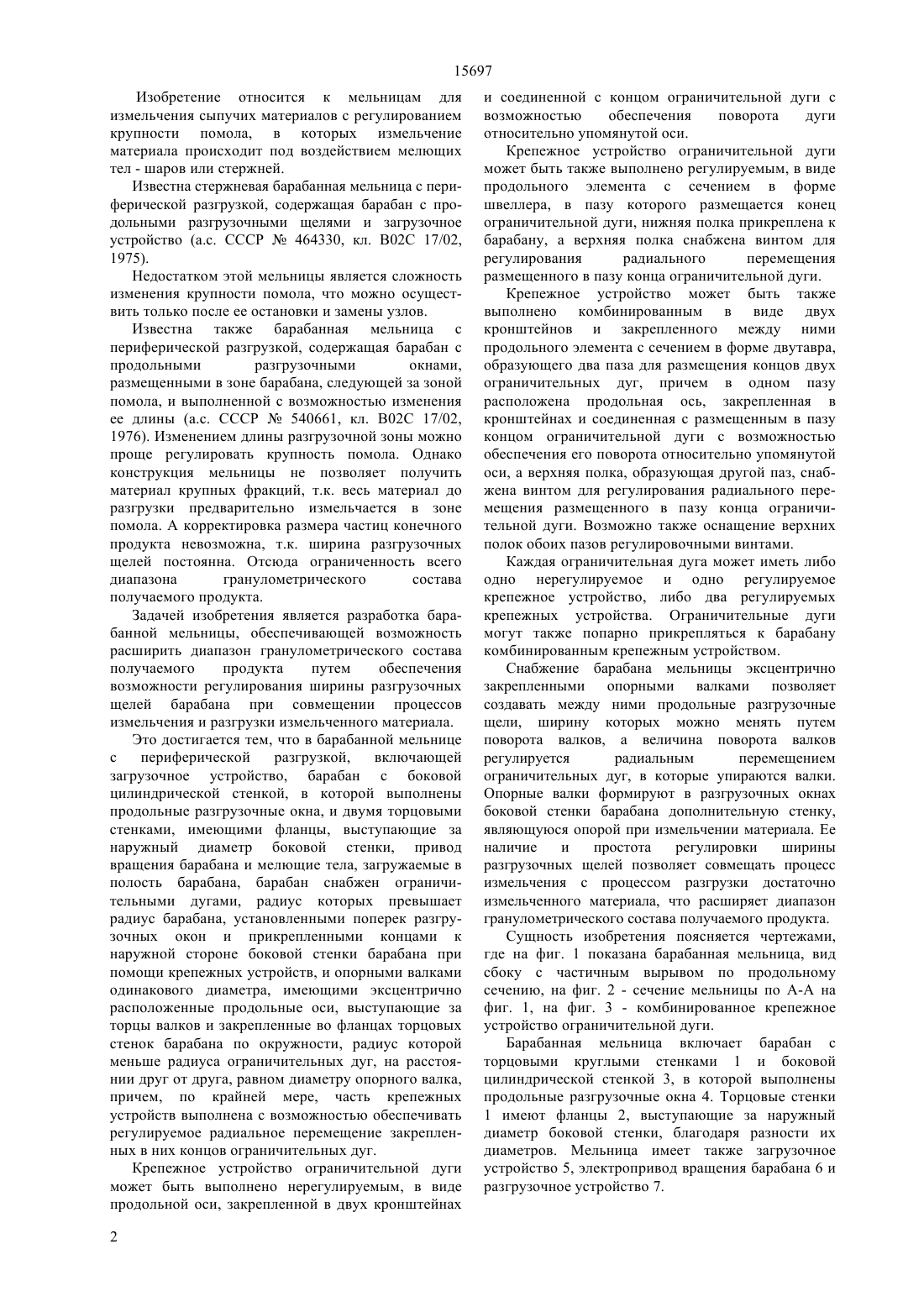

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН Техническим результатом изобретения является упрощение регулирования ширины разгрузочных щелей барабана при совмещении процессов измельчения и разгрузки измельченного материала. Это достигается тем, что в барабанной мельнице с периферической разгрузкой барабан снабжен ограничительными дугами, установленными поперек разгрузочных окон и прикрепленными концами к наружной стороне барабана при помощи крепежных устройств, и опорными валками, имеющими эксцентрично распложенные продольные оси,выступающие за торцы валков и закрепленные во фланцах торцовых стенок барабана по окружности,причем, по крайней мере, часть крепежных устройств выполнена с возможностью обеспечивать регулируемое радиальное перемещение закрепленных в них концов ограничительных дуг. Перемещение ограничительных дуг вызывает поворот опорных валков и образование между ними,вследствии эксцентричного расположения их осей,разгрузочных щелей, ширину которых можно регулировать. 2003/1366.1 21.10.2003 14.08.2009, бюл.8 Конысбек Мадениет КусманулыА.с. СССР 540661, кл. В 02 С 17/02, 1976(Уральский научноисследовательский и проектный институт строительных материалов), 03.01.1977 А (Северный филиал всесоюзного научноисследовательского института по строительству магистральных трубопроводов), 23.03.19841299524 А (), 13.12.1972 Предварительный патент РК 7745, кл. В 02 С 17/10, 1998(57) Изобретение относится к мельницам для измельчения сыпучих материалов с регулированием крупности помола, в которых измельчение материала происходит под воздействием мелющих тел - шаров или стержней. 15697 Изобретение относится к мельницам для измельчения сыпучих материалов с регулированием крупности помола, в которых измельчение материала происходит под воздействием мелющих тел - шаров или стержней. Известна стержневая барабанная мельница с периферической разгрузкой, содержащая барабан с продольными разгрузочными щелями и загрузочное устройство (а.с. СССР 464330, кл. В 02 С 17/02,1975). Недостатком этой мельницы является сложность изменения крупности помола, что можно осуществить только после ее остановки и замены узлов. Известна также барабанная мельница с периферической разгрузкой, содержащая барабан с продольными разгрузочными окнами,размещенными в зоне барабана, следующей за зоной помола, и выполненной с возможностью изменения ее длины (а.с. СССР 540661, кл. В 02 С 17/02,1976). Изменением длины разгрузочной зоны можно проще регулировать крупность помола. Однако конструкция мельницы не позволяет получить материал крупных фракций, т.к. весь материал до разгрузки предварительно измельчается в зоне помола. А корректировка размера частиц конечного продукта невозможна, т.к. ширина разгрузочных щелей постоянна. Отсюда ограниченность всего диапазона гранулометрического состава получаемого продукта. Задачей изобретения является разработка барабанной мельницы, обеспечивающей возможность расширить диапазон гранулометрического состава получаемого продукта путем обеспечения возможности регулирования ширины разгрузочных щелей барабана при совмещении процессов измельчения и разгрузки измельченного материала. Это достигается тем, что в барабанной мельнице с периферической разгрузкой,включающей загрузочное устройство, барабан с боковой цилиндрической стенкой, в которой выполнены продольные разгрузочные окна, и двумя торцовыми стенками, имеющими фланцы, выступающие за наружный диаметр боковой стенки, привод вращения барабана и мелющие тела, загружаемые в полость барабана, барабан снабжен ограничительными дугами, радиус которых превышает радиус барабана, установленными поперек разгрузочных окон и прикрепленными концами к наружной стороне боковой стенки барабана при помощи крепежных устройств, и опорными валками одинакового диаметра, имеющими эксцентрично расположенные продольные оси, выступающие за торцы валков и закрепленные во фланцах торцовых стенок барабана по окружности, радиус которой меньше радиуса ограничительных дуг, на расстоянии друг от друга, равном диаметру опорного валка,причем, по крайней мере, часть крепежных устройств выполнена с возможностью обеспечивать регулируемое радиальное перемещение закрепленных в них концов ограничительных дуг. Крепежное устройство ограничительной дуги может быть выполнено нерегулируемым, в виде продольной оси, закрепленной в двух кронштейнах 2 и соединенной с концом ограничительной дуги с возможностью обеспечения поворота дуги относительно упомянутой оси. Крепежное устройство ограничительной дуги может быть также выполнено регулируемым, в виде продольного элемента с сечением в форме швеллера, в пазу которого размещается конец ограничительной дуги, нижняя полка прикреплена к барабану, а верхняя полка снабжена винтом для регулирования радиального перемещения размещенного в пазу конца ограничительной дуги. Крепежное устройство может быть также выполнено комбинированным в виде двух кронштейнов и закрепленного между ними продольного элемента с сечением в форме двутавра,образующего два паза для размещения концов двух ограничительных дуг, причем в одном пазу расположена продольная ось, закрепленная в кронштейнах и соединенная с размещенным в пазу концом ограничительной дуги с возможностью обеспечения его поворота относительно упомянутой оси, а верхняя полка, образующая другой паз, снабжена винтом для регулирования радиального перемещения размещенного в пазу конца ограничительной дуги. Возможно также оснащение верхних полок обоих пазов регулировочными винтами. Каждая ограничительная дуга может иметь либо одно нерегулируемое и одно регулируемое крепежное устройство, либо два регулируемых крепежных устройства. Ограничительные дуги могут также попарно прикрепляться к барабану комбинированным крепежным устройством. Снабжение барабана мельницы эксцентрично закрепленными опорными валками позволяет создавать между ними продольные разгрузочные щели, ширину которых можно менять путем поворота валков, а величина поворота валков регулируется радиальным перемещением ограничительных дуг, в которые упираются валки. Опорные валки формируют в разгрузочных окнах боковой стенки барабана дополнительную стенку,являющуюся опорой при измельчении материала. Ее наличие и простота регулировки ширины разгрузочных щелей позволяет совмещать процесс измельчения с процессом разгрузки достаточно измельченного материала, что расширяет диапазон гранулометрического состава получаемого продукта. Сущность изобретения поясняется чертежами,где на фиг. 1 показана барабанная мельница, вид сбоку с частичным вырывом по продольному сечению, на фиг. 2 - сечение мельницы по А-А на фиг. 1, на фиг. 3 - комбинированное крепежное устройство ограничительной дуги. Барабанная мельница включает барабан с торцовыми круглыми стенками 1 и боковой цилиндрической стенкой 3, в которой выполнены продольные разгрузочные окна 4. Торцовые стенки 1 имеют фланцы 2, выступающие за наружный диаметр боковой стенки, благодаря разности их диаметров. Мельница имеет также загрузочное устройство 5, электропривод вращения барабана 6 и разгрузочное устройство 7. 15697 На наружной поверхности барабана закреплены с помощью крепежных устройств 8 ограничительные дуги 9, предназначенные для ограничения поворота опорных валков 10, имеющих одинаковые диаметры. Продольная ось 11 каждого опорного валка 10 расположена в его сечении эксцентрично и выступает за его торцы в виде штифтов, которые закреплены во фланцах 2 торцовых стенок барабана 1 по окружности, радиус которой меньше радиуса внутренней поверхности ограничительной дуги 9, по крайней мере, на величину радиуса опорного валка 10. Расстояния между точками закрепления опорных валков 10 по окружности равны диаметрам опорных валков для того, чтобы в положении, показанном на фиг. 2, они могли соприкасаться боковыми стенками и составлять опорную поверхность для измельчаемого материала без разгрузочных щелей. Ограничительные дуги 9 расположены на наружной поверхности боковой стенки барабана поперек ее продольных разгрузочных окон 4. Крепежные устройства 8 ограничительных дуг 9 могут быть нерегулируемыми и регулируемыми. Нерегулируемое крепежное устройство состоит из двух кронштейнов 12 и закрепленной в них оси 13,соединенной с концом ограничительной дуги 9,которая имеет возможность поворачиваться вокруг оси 13 при радиальном перемещении ее другого конца. Регулируемое крепежное устройство имеет продольный элемент 14 с поперечным сечением в форме швеллера с двумя полками и стойкой,образующими паз, в котором помещают конец ограничительной дуги 9. Одна из полок закреплена на боковой стенке 3 барабана снаружи, а в противоположной полке закреплен регулировочный винт 15 для корректировки перемещения ограничительной дуги 9 по ее радиусу. Крепежное устройство может быть также комбинированным - либо объединяющим оба вышеописанных типа устройств,либо с регулируемым креплением концов двух ограничительных дуг. Оно включает два кронштейна 17 и продольный элемент 18, закрепляемый между кронштейнами и имеющий сечение в форме двутавра, образующего два паза для размещения концов двух ограничительных дуг 9. В одном пазу проходит ось 19, закрепленная в кронштейнах 17, а в верхней полке, образующей другой паз, закреплен регулировочный винт 20. В другом варианте комбинированного крепежного устройства регулировочные винты закреплены в верхних полках обоих пазов (на фиг. не показано). На фиг. 1 и 2 изображена мельница, в которой ограничительные дуги на одних концах имеют нерегулируемые крепежные устройства, а на других- регулируемые. Однако возможны варианты, когда оба конца каждой ограничительной дуги будут регулируемыми, или когда ограничительные дуги будут попарно крепиться комбинированными устройствами. Внутри барабана находятся мелющие тела, в частности, шары 16. Барабанную мельницу используют следующим образом. В регулируемых или комбинированных крепежных устройствах 8 регулировочными винтами 15 или 20 устанавливают ограничительные дуги 9 на расстоянии от поверхности барабана,которое обеспечит возможность поворота опорных валков 10 в нижней части барабана на угол,создающий между соседними валками разгрузочную щель заданной ширины. Ширина щели при работе мельницы не будет меняться благодаря тому, что в нижней ее части шары 16 и измельчаемый материал будут постоянно поджимать опорные валки к ограничительным дугам, сохраняя их взаимное положение. После регулировки ширины разгрузочных щелей в барабан мельницы загружают материал,подлежащий измельчению,и включают электродвигатель вращения барабана. Измельчение материала происходит как в обычной шаровой или стержневой барабанной мельнице. Измельченный материал разгружается в процессе работы мельницы в разгрузочное устройство 7. При необходимости изменить крупность получаемого продукта,вращение мельницы останавливают и регулировочными винтами изменяют ширину разгрузочных щелей между опорными валками. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Барабанная мельница с периферической разгрузкой, включающая загрузочное устройство,барабан с боковой цилиндрической стенкой, в которой выполнены продольные разгрузочные окна,и двумя торцовыми стенками, имеющими фланцы,выступающие за наружный диаметр боковой стенки,привод вращения барабана и мелющие тела,загружаемые в полость барабана, отличающаяся тем, что барабан снабжен ограничительными дугами, радиус которых превышает радиус барабана, установленными поперек разгрузочных окон и прикрепленными концами к наружной стороне боковой стенки барабана при помощи крепежных устройств, и опорными валками одинакового диаметра, имеющими эксцентрично расположенные продольные оси, выступающие за торцы валков и закрепленные во фланцах торцовых стенок барабана по окружности, радиус которой меньше радиуса ограничительных дуг, на расстоянии друг от друга, равном диаметру опорного валка, причем, по крайней мере, часть крепежных устройств выполнена с возможностью регулируемого радиального перемещения закрепленных в них концов ограничительных дуг. 2. Барабанная мельница по п. 1, отличающаяся тем, что крепежные устройства ограничительных дуг являются регулируемыми. 3. Барабанная мельница по п. 1, отличающаяся тем, что каждая ограничительная дуга на одном конце имеет регулируемое крепежное устройство, а на другом - нерегулируемое. 4. Барабанная мельница по п. 2 или 3,отличающаяся тем, что регулируемое крепежное 3 15697 устройство выполнено в виде продольного элемента с поперечным сечением в форме швеллера, в пазу которого размещается конец ограничительной дуги,нижняя полка прикреплена к барабану, а верхняя полка снабжена винтом для регулирования радиального перемещения размещенного в пазу конца ограничительной дуги. 5. Барабанная мельница по п. 3, отличающаяся тем, что нерегулируемое крепежное устройство выполнено в виде продольной оси, закрепленной в двух кронштейнах и соединенной с концом ограничительной дуги с возможностью обеспечения ее поворота относительно упомянутой оси. 6. Барабанная мельница по п. 1, отличающаяся тем, что ограничительные дуги соединены комбинированными крепежными устройствами попарно. 7. Барабанная мельница по п. 6, отличающаяся тем, что комбинированное крепежное устройство выполнено в виде двух кронштейнов и закрепленного между ними продольного элемента с поперечным сечением в форме двутавра, образующего два паза для размещения концов двух ограничительных дуг, причем в одном пазу расположена продольная ось, закрепленная в кронштейнах и соединенная с размещенным в пазу концом ограничительной дуги с возможностью обеспечения его вращательного перемещения, а верхняя полка, образующая другой паз, снабжена винтом для регулирования радиального перемещения размещенного в пазу конца другой ограничительной дуги. 8. Барабанная мельница по п. 6, отличающаяся тем, что комбинированное крепежное устройство выполнено в виде двух кронштейнов и закрепленного между ними продольного элемента с поперечным сечением в форме двутавра,образующего два паза для размещения концов двух ограничительных дуг, причем верхние полки обоих пазов снабжены винтами для регулирования радиального перемещения размещенных в них концов ограничительных дуг.
