Дульный тормоз-компенсатор “Дияра”

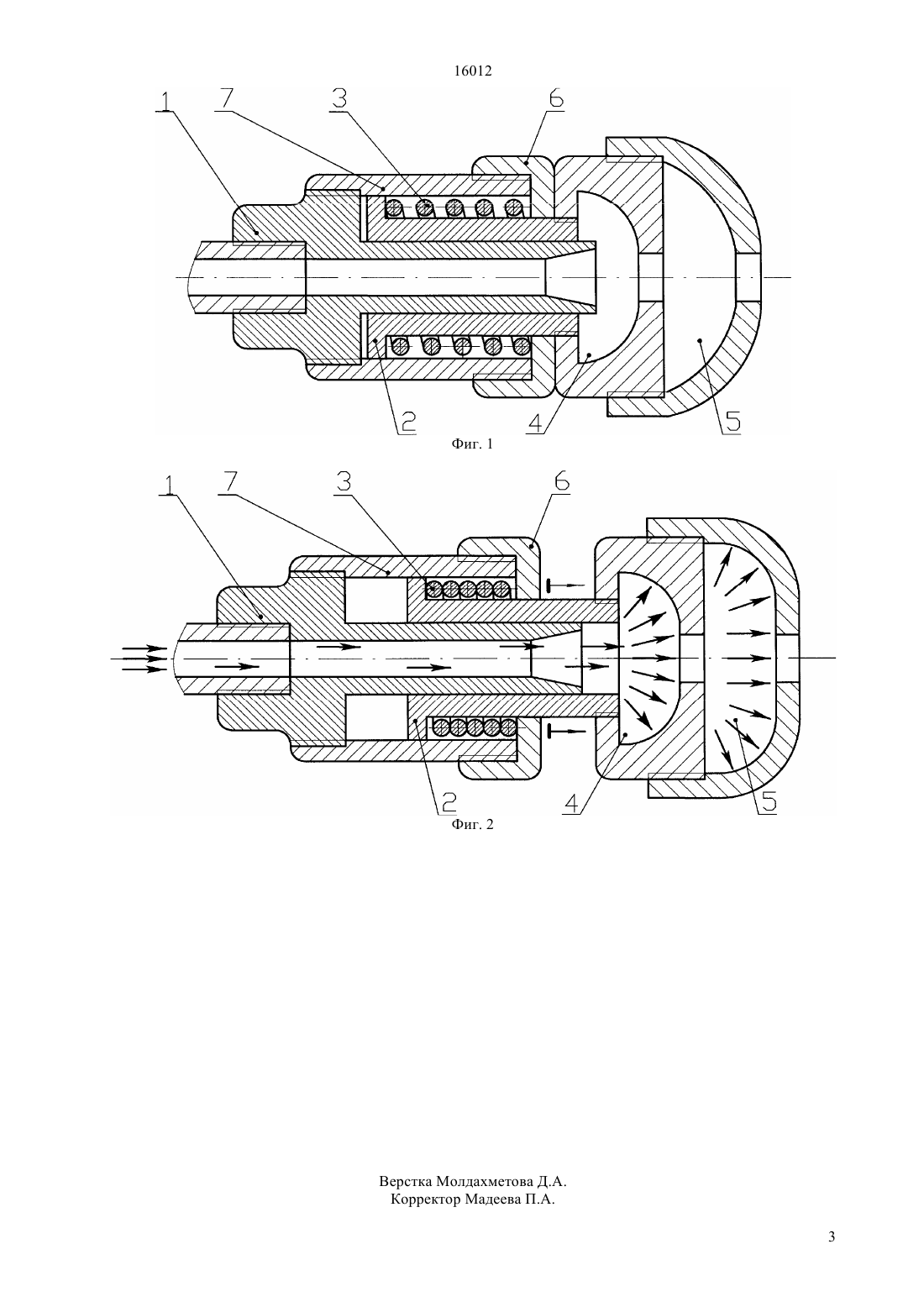

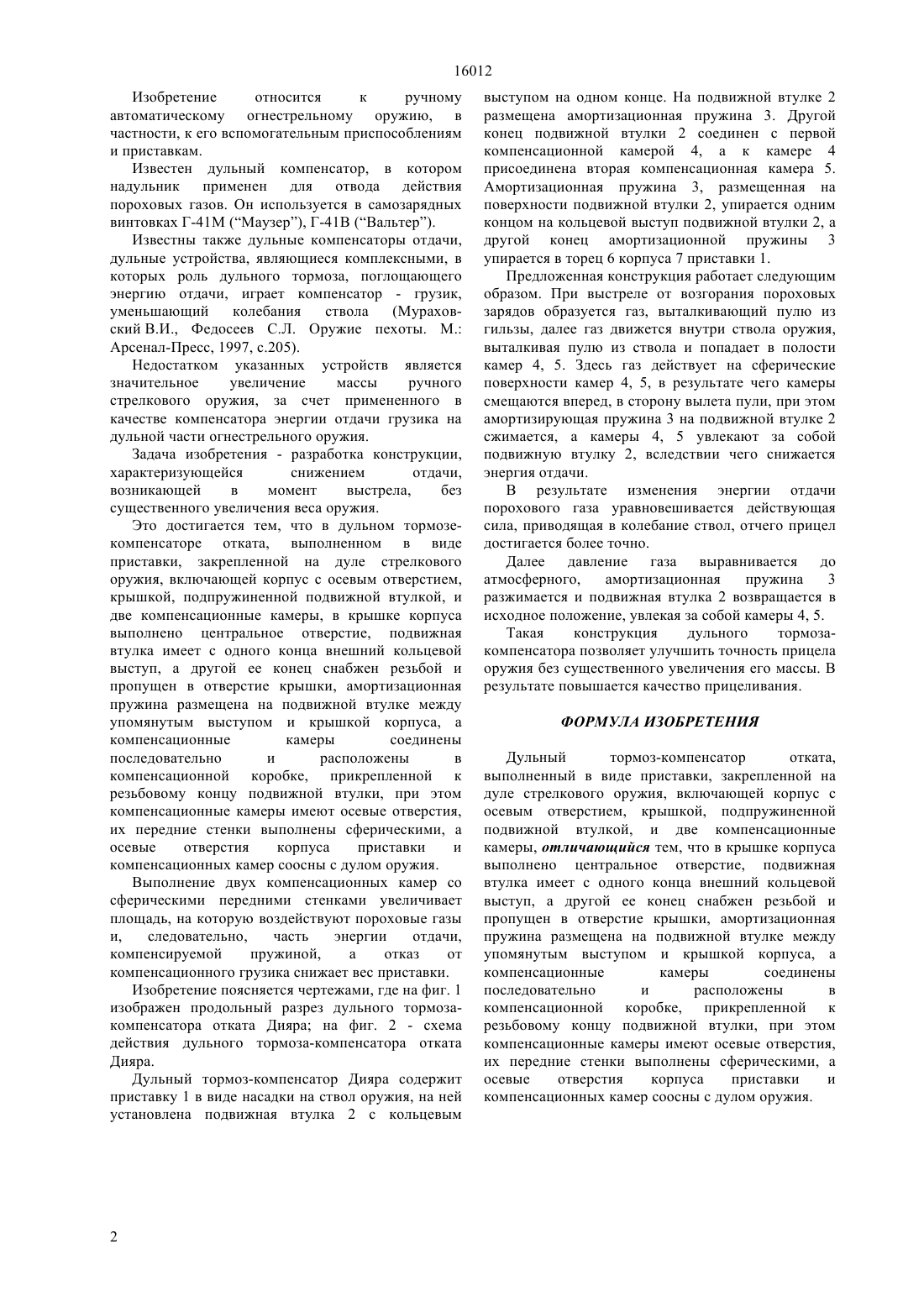

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Это достигается тем, что в дульном тормозекомпенсаторе отката, выполненном в виде приставки, закрепленной на дуле стрелкового оружия, включающей корпус с осевым отверстием,крышкой, подпружиненной подвижной втулкой, и две компенсационные камеры, в крышке корпуса выполнено центральное отверстие, подвижная втулка имеет с одного конца внешний кольцевой выступ, а другой ее конец снабжен резьбой и пропущен в отверстие крышки, амортизационная пружина размещена на подвижной втулке между упомянутым выступом и крышкой корпуса, а компенсационные камеры соединены последовательно и расположены в компенсационной коробке, прикрепленной к резьбовому концу подвижной втулки, при этом компенсационные камеры имеют осевые отверстия, их передние стенки выполнены сферическими, а осевые отверстия корпуса приставки и компенсационных камер соосны с дулом оружия. Достигаемое устройством снижение отдачи оружия без существенного увеличения его веса позволяет улучшить точность прицеливания.(56) Патент США 6276251, кл. 41 А 21/36,4121/00, 4121/38, 21.08.2001 Заявка на изобретение РФ 99121314, кл. 41 21/36, 20.09.2001 Патент США 2372315, кл. 4121/40,4121/00, 27.03.1945 Предварительный патент РК 7542, кл. 41 21/18, 17.05.1999 Предварительный патент РК 7335, кл. 41 А 21/00, 15.03.1999(57) Изобретение относится к ручному автоматическому огнестрельному оружию, в частности, к его вспомогательным приспособлениям и приставкам. Техническим результатом изобретения является снижение отдачи оружия без существенного увеличения его веса. 16012 Изобретение относится к ручному автоматическому огнестрельному оружию, в частности, к его вспомогательным приспособлениям и приставкам. Известен дульный компенсатор, в котором надульник применен для отвода действия пороховых газов. Он используется в самозарядных винтовках Г-41 М (Маузер), Г-41 В (Вальтер). Известны также дульные компенсаторы отдачи,дульные устройства, являющиеся комплексными, в которых роль дульного тормоза, поглощающего энергию отдачи, играет компенсатор - грузик,уменьшающий колебания ствола(Мураховский В.И., Федосеев С.Л. Оружие пехоты. М. Арсенал-Пресс, 1997, с.205). Недостатком указанных устройств является значительное увеличение массы ручного стрелкового оружия, за счет примененного в качестве компенсатора энергии отдачи грузика на дульной части огнестрельного оружия. Задача изобретения - разработка конструкции,характеризующейся снижением отдачи,возникающей в момент выстрела,без существенного увеличения веса оружия. Это достигается тем, что в дульном тормозекомпенсаторе отката, выполненном в виде приставки, закрепленной на дуле стрелкового оружия, включающей корпус с осевым отверстием,крышкой, подпружиненной подвижной втулкой, и две компенсационные камеры, в крышке корпуса выполнено центральное отверстие, подвижная втулка имеет с одного конца внешний кольцевой выступ, а другой ее конец снабжен резьбой и пропущен в отверстие крышки, амортизационная пружина размещена на подвижной втулке между упомянутым выступом и крышкой корпуса, а компенсационные камеры соединены последовательно и расположены в компенсационной коробке, прикрепленной к резьбовому концу подвижной втулки, при этом компенсационные камеры имеют осевые отверстия,их передние стенки выполнены сферическими, а осевые отверстия корпуса приставки и компенсационных камер соосны с дулом оружия. Выполнение двух компенсационных камер со сферическими передними стенками увеличивает площадь, на которую воздействуют пороховые газы и,следовательно,часть энергии отдачи,компенсируемой пружиной,а отказ от компенсационного грузика снижает вес приставки. Изобретение поясняется чертежами, где на фиг. 1 изображен продольный разрез дульного тормозакомпенсатора отката Дияра на фиг. 2 - схема действия дульного тормоза-компенсатора отката Дияра. Дульный тормоз-компенсатор Дияра содержит приставку 1 в виде насадки на ствол оружия, на ней установлена подвижная втулка 2 с кольцевым выступом на одном конце. На подвижной втулке 2 размещена амортизационная пружина 3. Другой конец подвижной втулки 2 соединен с первой компенсационной камерой 4, а к камере 4 присоединена вторая компенсационная камера 5. Амортизационная пружина 3, размещенная на поверхности подвижной втулки 2, упирается одним концом на кольцевой выступ подвижной втулки 2, а другой конец амортизационной пружины 3 упирается в торец 6 корпуса 7 приставки 1. Предложенная конструкция работает следующим образом. При выстреле от возгорания пороховых зарядов образуется газ, выталкивающий пулю из гильзы, далее газ движется внутри ствола оружия,выталкивая пулю из ствола и попадает в полости камер 4, 5. Здесь газ действует на сферические поверхности камер 4, 5, в результате чего камеры смещаются вперед, в сторону вылета пули, при этом амортизирующая пружина 3 на подвижной втулке 2 сжимается, а камеры 4, 5 увлекают за собой подвижную втулку 2, вследствии чего снижается энергия отдачи. В результате изменения энергии отдачи порохового газа уравновешивается действующая сила, приводящая в колебание ствол, отчего прицел достигается более точно. Далее давление газа выравнивается до атмосферного,амортизационная пружина 3 разжимается и подвижная втулка 2 возвращается в исходное положение, увлекая за собой камеры 4, 5. Такая конструкция дульного тормозакомпенсатора позволяет улучшить точность прицела оружия без существенного увеличения его массы. В результате повышается качество прицеливания. ФОРМУЛА ИЗОБРЕТЕНИЯ Дульный тормоз-компенсатор отката,выполненный в виде приставки, закрепленной на дуле стрелкового оружия, включающей корпус с осевым отверстием, крышкой, подпружиненной подвижной втулкой, и две компенсационные камеры, отличающийся тем, что в крышке корпуса выполнено центральное отверстие, подвижная втулка имеет с одного конца внешний кольцевой выступ, а другой ее конец снабжен резьбой и пропущен в отверстие крышки, амортизационная пружина размещена на подвижной втулке между упомянутым выступом и крышкой корпуса, а компенсационные камеры соединены последовательно и расположены в компенсационной коробке, прикрепленной к резьбовому концу подвижной втулки, при этом компенсационные камеры имеют осевые отверстия,их передние стенки выполнены сферическими, а осевые отверстия корпуса приставки и компенсационных камер соосны с дулом оружия.
