Запорный элемент индикаторной пломбы

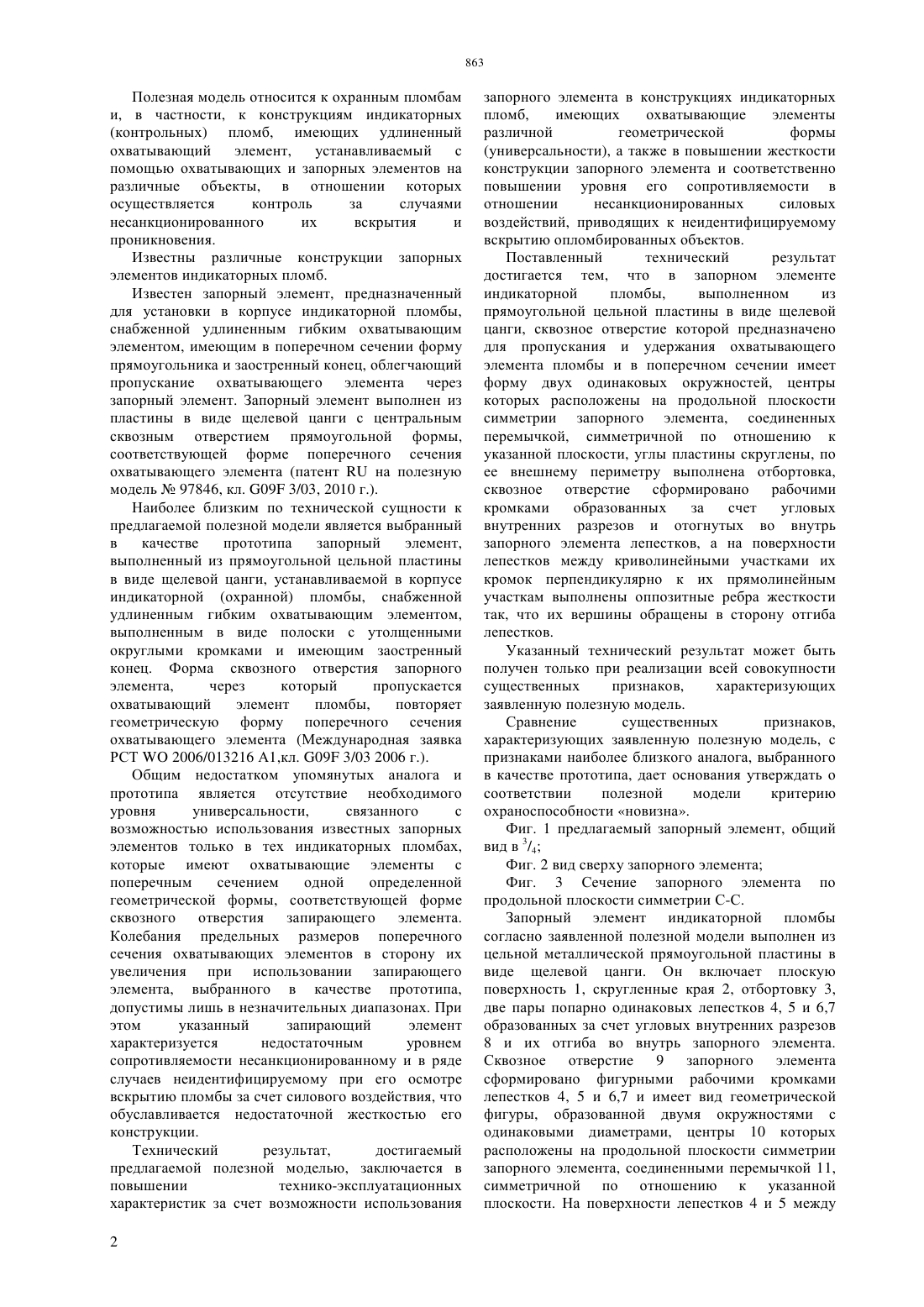

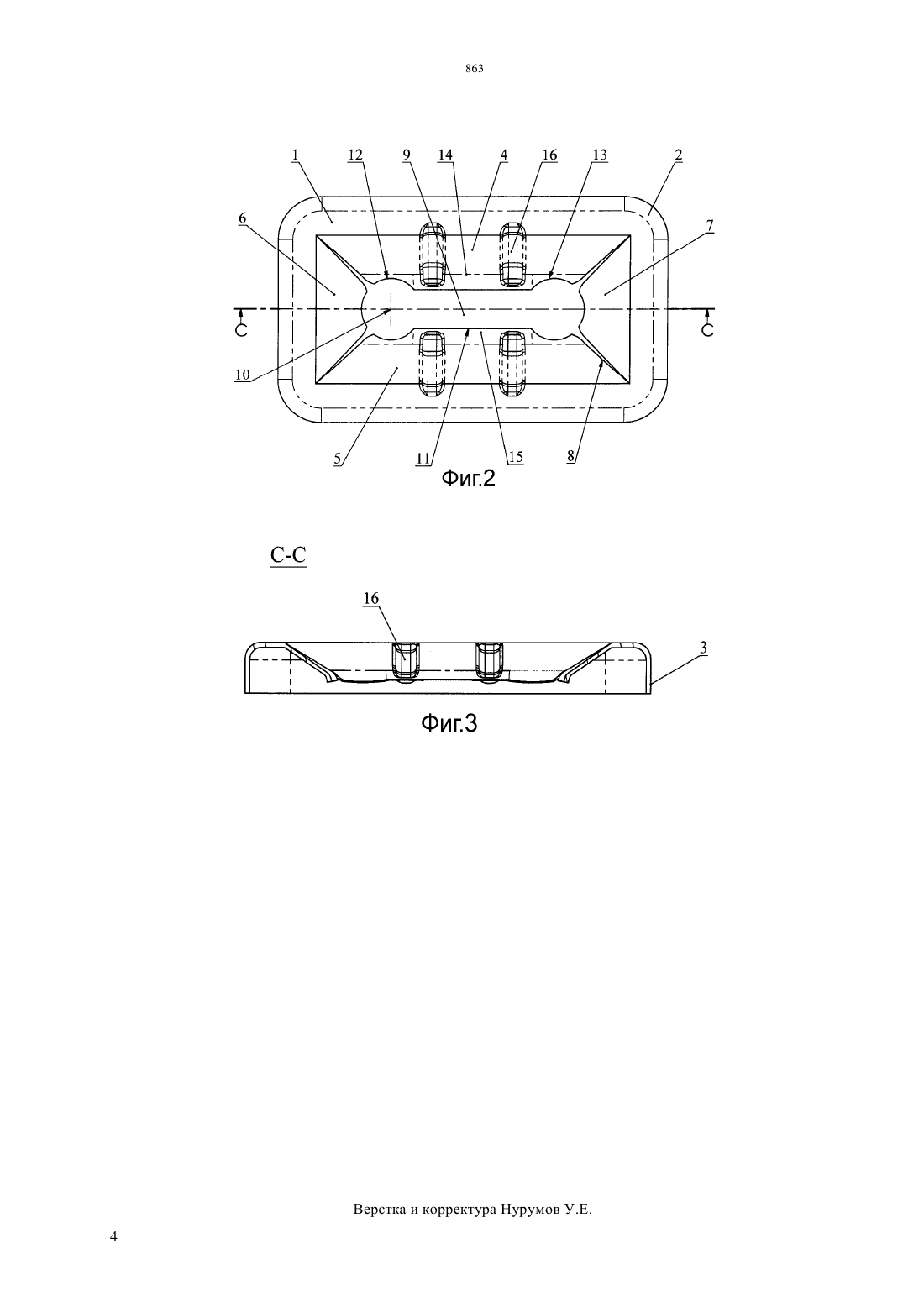

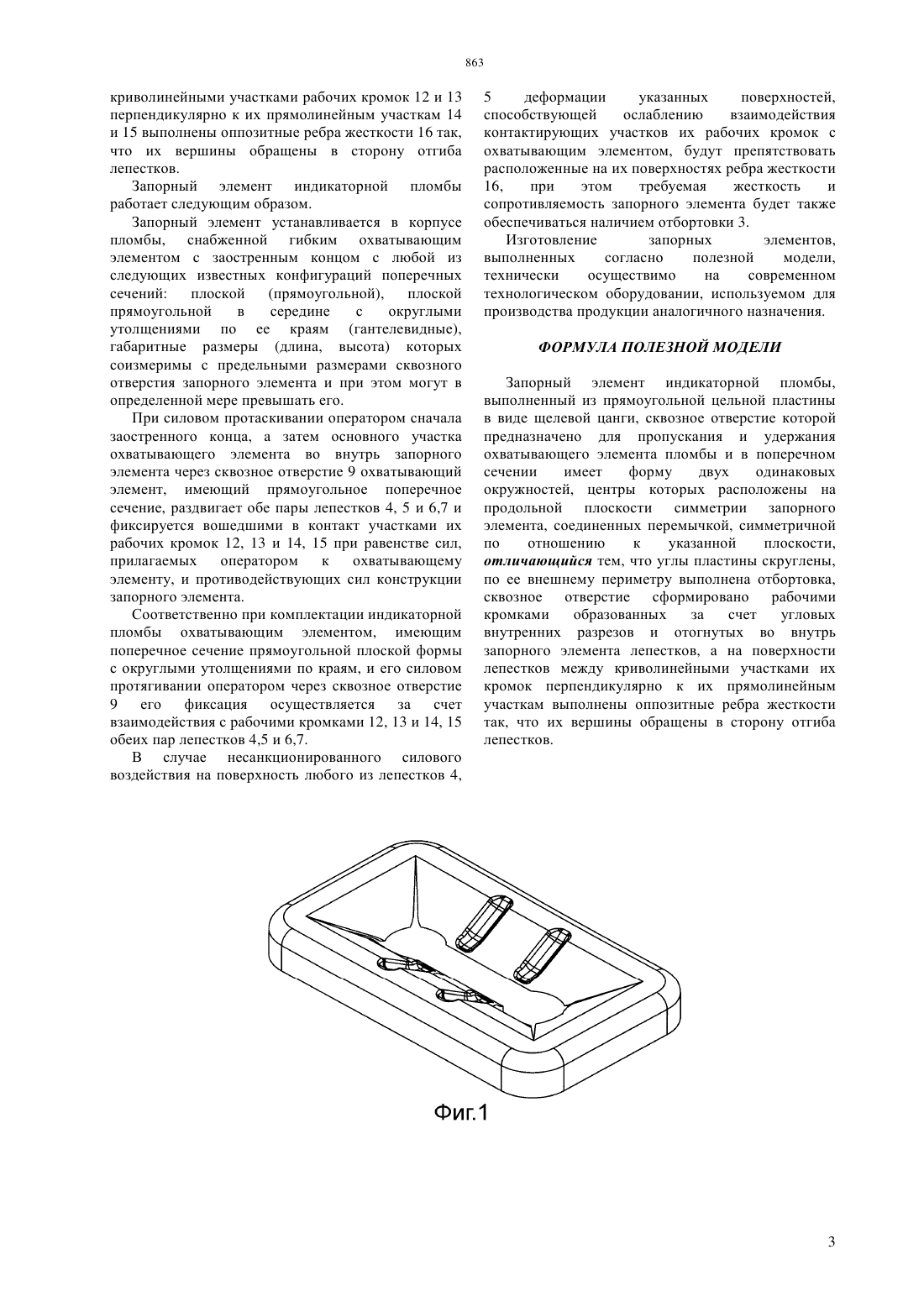

(51) 09 3/03 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ поперечном сечении имеет форму двух одинаковых окружностей, центры которых расположены на продольной плоскости симметрии запорного элемента, соединенных перемычкой, симметричной по отношению к указанной плоскости, углы пластины скруглены, по ее внешнему периметру выполнена отбортовка,сквозное отверстие сформировано рабочими кромками образованных за счет угловых внутренних разрезов и отогнутых во внутрь запорного элемента лепестков, а на поверхности лепестков между криволинейными участками их кромок перпендикулярно к их прямолинейным участкам выполнены оппозитные ребра жесткости так, что их вершины обращены в сторону отгиба лепестков. Технический результат заключается в повышении технико-эксплуатационных характеристик за счет возможности использования запорного элемента в конструкциях индикаторных пломб,имеющих охватывающие элементы различной геометрической формы(универсальности), а также в повышении жесткости конструкции запорного элемента и соответственно повышении уровня его сопротивляемости в отношении несанкционированных силовых воздействий, приводящих к неидентифицируемому вскрытию опломбированных объектов.(74) Русакова Нина Васильевна Жукова Галина Алексеевна Ляджин Владимир Алексеевич(54) ЗАПОРНЫЙ ЭЛЕМЕНТ ИНДИКАТОРНОЙ ПЛОМБЫ(57) Полезная модель относится к охранным пломбам и, в частности, к конструкциям индикаторных (контрольных) пломб, имеющих удлиненный охватывающий элемент,устанавливаемый с помощью охватывающих и запорных элементов на различные объекты, в отношении которых осуществляется контроль за случаями несанкционированного их вскрытия и проникновения. Запорный элемент индикаторной пломбы выполнен из прямоугольной цельной пластины в виде щелевой цанги, сквозное отверстие которой предназначено для пропускания и удержания охватывающего элемента пломбы и в Полезная модель относится к охранным пломбам и, в частности, к конструкциям индикаторных(контрольных) пломб, имеющих удлиненный охватывающий элемент,устанавливаемый с помощью охватывающих и запорных элементов на различные объекты, в отношении которых осуществляется контроль за случаями несанкционированного их вскрытия и проникновения. Известны различные конструкции запорных элементов индикаторных пломб. Известен запорный элемент, предназначенный для установки в корпусе индикаторной пломбы,снабженной удлиненным гибким охватывающим элементом, имеющим в поперечном сечении форму прямоугольника и заостренный конец, облегчающий пропускание охватывающего элемента через запорный элемент. Запорный элемент выполнен из пластины в виде щелевой цанги с центральным сквозным отверстием прямоугольной формы,соответствующей форме поперечного сечения охватывающего элемента (патентна полезную модель 97846, кл. 09 3/03, 2010 г.). Наиболее близким по технической сущности к предлагаемой полезной модели является выбранный в качестве прототипа запорный элемент,выполненный из прямоугольной цельной пластины в виде щелевой цанги, устанавливаемой в корпусе индикаторной (охранной) пломбы, снабженной удлиненным гибким охватывающим элементом,выполненным в виде полоски с утолщенными округлыми кромками и имеющим заостренный конец. Форма сквозного отверстия запорного элемента,через который пропускается охватывающий элемент пломбы,повторяет геометрическую форму поперечного сечения охватывающего элемента (Международная заявка РСТ 2006/013216 А 1,кл. 09 3/03 2006 г.). Общим недостатком упомянутых аналога и прототипа является отсутствие необходимого уровня универсальности,связанного с возможностью использования известных запорных элементов только в тех индикаторных пломбах,которые имеют охватывающие элементы с поперечным сечением одной определенной геометрической формы, соответствующей форме сквозного отверстия запирающего элемента. Колебания предельных размеров поперечного сечения охватывающих элементов в сторону их увеличения при использовании запирающего элемента, выбранного в качестве прототипа,допустимы лишь в незначительных диапазонах. При этом указанный запирающий элемент характеризуется недостаточным уровнем сопротивляемости несанкционированному и в ряде случаев неидентифицируемому при его осмотре вскрытию пломбы за счет силового воздействия, что обуславливается недостаточной жесткостью его конструкции. Технический результат,достигаемый предлагаемой полезной моделью, заключается в повышении технико-эксплуатационных характеристик за счет возможности использования 2 запорного элемента в конструкциях индикаторных пломб,имеющих охватывающие элементы различной геометрической формы(универсальности), а также в повышении жесткости конструкции запорного элемента и соответственно повышении уровня его сопротивляемости в отношении несанкционированных силовых воздействий, приводящих к неидентифицируемому вскрытию опломбированных объектов. Поставленный технический результат достигается тем, что в запорном элементе индикаторной пломбы,выполненном из прямоугольной цельной пластины в виде щелевой цанги, сквозное отверстие которой предназначено для пропускания и удержания охватывающего элемента пломбы и в поперечном сечении имеет форму двух одинаковых окружностей, центры которых расположены на продольной плоскости симметрии запорного элемента, соединенных перемычкой, симметричной по отношению к указанной плоскости, углы пластины скруглены, по ее внешнему периметру выполнена отбортовка,сквозное отверстие сформировано рабочими кромками образованных за счет угловых внутренних разрезов и отогнутых во внутрь запорного элемента лепестков, а на поверхности лепестков между криволинейными участками их кромок перпендикулярно к их прямолинейным участкам выполнены оппозитные ребра жесткости так, что их вершины обращены в сторону отгиба лепестков. Указанный технический результат может быть получен только при реализации всей совокупности существенных признаков,характеризующих заявленную полезную модель. Сравнение существенных признаков,характеризующих заявленную полезную модель, с признаками наиболее близкого аналога, выбранного в качестве прототипа, дает основания утверждать о соответствии полезной модели критерию охраноспособности новизна. Фиг. 1 предлагаемый запорный элемент, общий вид в 3/4 Фиг. 2 вид сверху запорного элемента Фиг. 3 Сечение запорного элемента по продольной плоскости симметрии С-С. Запорный элемент индикаторной пломбы согласно заявленной полезной модели выполнен из цельной металлической прямоугольной пластины в виде щелевой цанги. Он включает плоскую поверхность 1, скругленные края 2, отбортовку 3,две пары попарно одинаковых лепестков 4, 5 и 6,7 образованных за счет угловых внутренних разрезов 8 и их отгиба во внутрь запорного элемента. Сквозное отверстие 9 запорного элемента сформировано фигурными рабочими кромками лепестков 4, 5 и 6,7 и имеет вид геометрической фигуры, образованной двумя окружностями с одинаковыми диаметрами, центры 10 которых расположены на продольной плоскости симметрии запорного элемента, соединенными перемычкой 11,симметричной по отношению к указанной плоскости. На поверхности лепестков 4 и 5 между криволинейными участками рабочих кромок 12 и 13 перпендикулярно к их прямолинейным участкам 14 и 15 выполнены оппозитные ребра жесткости 16 так,что их вершины обращены в сторону отгиба лепестков. Запорный элемент индикаторной пломбы работает следующим образом. Запорный элемент устанавливается в корпусе пломбы, снабженной гибким охватывающим элементом с заостренным концом с любой из следующих известных конфигураций поперечных сечений плоской(прямоугольной),плоской прямоугольной в середине с округлыми утолщениями по ее краям (гантелевидные),габаритные размеры (длина, высота) которых соизмеримы с предельными размерами сквозного отверстия запорного элемента и при этом могут в определенной мере превышать его. При силовом протаскивании оператором сначала заостренного конца, а затем основного участка охватывающего элемента во внутрь запорного элемента через сквозное отверстие 9 охватывающий элемент, имеющий прямоугольное поперечное сечение, раздвигает обе пары лепестков 4, 5 и 6,7 и фиксируется вошедшими в контакт участками их рабочих кромок 12, 13 и 14, 15 при равенстве сил,прилагаемых оператором к охватывающему элементу, и противодействующих сил конструкции запорного элемента. Соответственно при комплектации индикаторной пломбы охватывающим элементом, имеющим поперечное сечение прямоугольной плоской формы с округлыми утолщениями по краям, и его силовом протягивании оператором через сквозное отверстие 9 его фиксация осуществляется за счет взаимодействия с рабочими кромками 12, 13 и 14, 15 обеих пар лепестков 4,5 и 6,7. В случае несанкционированного силового воздействия на поверхность любого из лепестков 4, 5 деформации указанных поверхностей,способствующей ослаблению взаимодействия контактирующих участков их рабочих кромок с охватывающим элементом, будут препятствовать расположенные на их поверхностях ребра жесткости 16,при этом требуемая жесткость и сопротивляемость запорного элемента будет также обеспечиваться наличием отбортовки 3. Изготовление запорных элементов,выполненных согласно полезной модели,технически осуществимо на современном технологическом оборудовании, используемом для производства продукции аналогичного назначения. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Запорный элемент индикаторной пломбы,выполненный из прямоугольной цельной пластины в виде щелевой цанги, сквозное отверстие которой предназначено для пропускания и удержания охватывающего элемента пломбы и в поперечном сечении имеет форму двух одинаковых окружностей, центры которых расположены на продольной плоскости симметрии запорного элемента, соединенных перемычкой, симметричной по отношению к указанной плоскости,отличающийся тем, что углы пластины скруглены,по ее внешнему периметру выполнена отбортовка,сквозное отверстие сформировано рабочими кромками образованных за счет угловых внутренних разрезов и отогнутых во внутрь запорного элемента лепестков, а на поверхности лепестков между криволинейными участками их кромок перпендикулярно к их прямолинейным участкам выполнены оппозитные ребра жесткости так, что их вершины обращены в сторону отгиба лепестков.
