Многолетний календарь – ежегодник

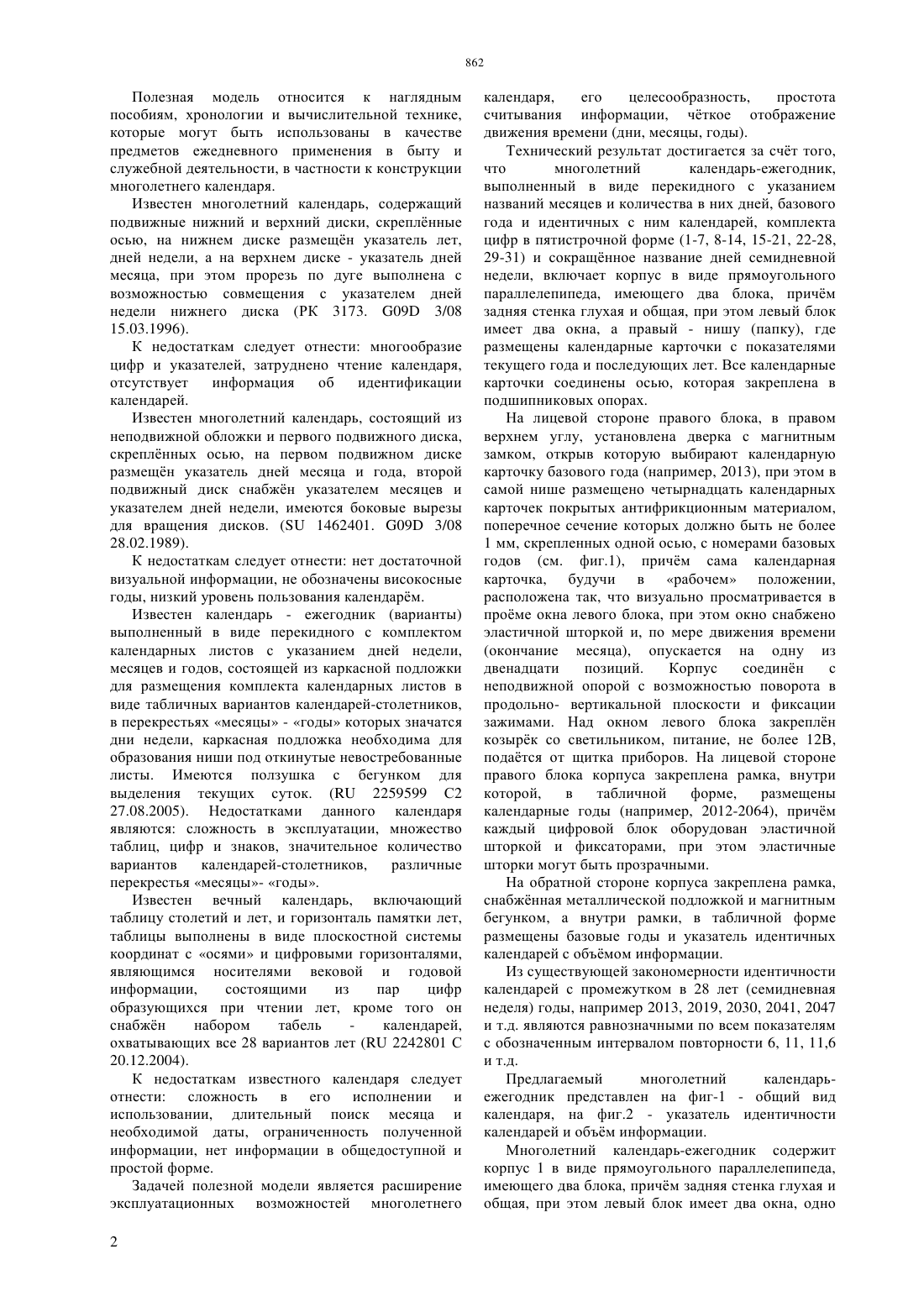

(51) 09 3/00 (2011.01) 09 3/08 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ полной информативности идентичных календарей,при этом, с целью повышения удобства пользования, на втором окне закреплена эластичная шторка. Правый блок служит нишей (папкой) для хранения календарных карточек, которые имеют соосные отверстия и посажены свободно на ось с подшипниковыми операми. Дверка в правом блоке снабжена шарнирами и магнитным замком, причм сам корпус перемещается в продольно вертикальной плоскости и фиксируется зажимом механизма относительно неподвижной опоры. На лицевой стороне правого блока закреплена рамка, внутри который в табличной форме размещены календарные годы (например, 2012 2064 г.г.), причм каждый цифровой блок оборудован эластичной шторкой и фиксаторами,при этом эластичные шторки могут быть прозрачными. На оборотной стороне корпуса закреплена рамка, которая снабжена металлической подложкой и магнитным бегунком, с целью определения идентичных календарей на годы и столетия.(76) Никитин Валентин Степанович Никитина Светлана Валентиновна(57) Полезная модель относится к наглядным пособиям, хронологии и вычислительной технике,которые могут быть использованы в качестве предметов ежедневного применения в быту и служебной деятельности, в частности к конструкции многолетнего календаря. Многолетний календарь - ежегодник содержит корпус в виде прямоугольного параллелепипеда,имеющего два блока, причм задняя (обратная) стенка глухая и общая, при этом левый блок имеет два окна, одно для визуального контроля базовой календарной карточки, а второе исполнено в виде прямоугольного прома с возможностью установки календарной карточки базового года с учетом Полезная модель относится к наглядным пособиям, хронологии и вычислительной технике,которые могут быть использованы в качестве предметов ежедневного применения в быту и служебной деятельности, в частности к конструкции многолетнего календаря. Известен многолетний календарь, содержащий подвижные нижний и верхний диски, скреплнные осью, на нижнем диске размещн указатель лет,дней недели, а на верхнем диске - указатель дней месяца, при этом прорезь по дуге выполнена с возможностью совмещения с указателем дней недели нижнего диска (РК 3173. 09 3/08 15.03.1996). К недостаткам следует отнести многообразие цифр и указателей, затруднено чтение календаря,отсутствует информация об идентификации календарей. Известен многолетний календарь, состоящий из неподвижной обложки и первого подвижного диска,скреплнных осью, на первом подвижном диске размещн указатель дней месяца и года, второй подвижный диск снабжн указателем месяцев и указателем дней недели, имеются боковые вырезы для вращения дисков. ( 1462401. 09 3/08 28.02.1989). К недостаткам следует отнести нет достаточной визуальной информации, не обозначены високосные годы, низкий уровень пользования календарм. Известен календарь - ежегодник (варианты) выполненный в виде перекидного с комплектом календарных листов с указанием дней недели,месяцев и годов, состоящей из каркасной подложки для размещения комплекта календарных листов в виде табличных вариантов календарей-столетников,в перекрестьях месяцы - годы которых значатся дни недели, каркасная подложка необходима для образования ниши под откинутые невостребованные листы. Имеются ползушка с бегунком для выделения текущих суток. ( 2259599 С 2 27.08.2005). Недостатками данного календаря являются сложность в эксплуатации, множество таблиц, цифр и знаков, значительное количество вариантов календарей-столетников,различные перекрестья месяцы- годы. Известен вечный календарь, включающий таблицу столетий и лет, и горизонталь памятки лет,таблицы выполнены в виде плоскостной системы координат с осями и цифровыми горизонталями,являющимся носителями вековой и годовой информации,состоящими из пар цифр образующихся при чтении лет, кроме того он снабжн набором табель календарей,охватывающих все 28 вариантов лет ( 2242801 С 20.12.2004). К недостаткам известного календаря следует отнести сложность в его исполнении и использовании, длительный поиск месяца и необходимой даты, ограниченность полученной информации, нет информации в общедоступной и простой форме. Задачей полезной модели является расширение эксплуатационных возможностей многолетнего 2 календаря,его целесообразность,простота считывания информации, чткое отображение движения времени (дни, месяцы, годы). Технический результат достигается за счт того,что многолетний календарь-ежегодник,выполненный в виде перекидного с указанием названий месяцев и количества в них дней, базового года и идентичных с ним календарей, комплекта цифр в пятистрочной форме (1-7, 8-14, 15-21, 22-28,29-31) и сокращнное название дней семидневной недели, включает корпус в виде прямоугольного параллелепипеда, имеющего два блока, причм задняя стенка глухая и общая, при этом левый блок имеет два окна, а правый - нишу (папку), где размещены календарные карточки с показателями текущего года и последующих лет. Все календарные карточки соединены осью, которая закреплена в подшипниковых опорах. На лицевой стороне правого блока, в правом верхнем углу, установлена дверка с магнитным замком, открыв которую выбирают календарную карточку базового года (например, 2013), при этом в самой нише размещено четырнадцать календарных карточек покрытых антифрикционным материалом,поперечное сечение которых должно быть не более 1 мм, скрепленных одной осью, с номерами базовых годов (см. фиг.1), причм сама календарная карточка, будучи в рабочем положении,расположена так, что визуально просматривается в проме окна левого блока, при этом окно снабжено эластичной шторкой и, по мере движения времени(окончание месяца), опускается на одну из двенадцати позиций. Корпус соединн с неподвижной опорой с возможностью поворота в продольно- вертикальной плоскости и фиксации зажимами. Над окном левого блока закреплн козырк со светильником, питание, не более 12 В,податся от щитка приборов. На лицевой стороне правого блока корпуса закреплена рамка, внутри которой,в табличной форме,размещены календарные годы (например, 2012-2064), причм каждый цифровой блок оборудован эластичной шторкой и фиксаторами, при этом эластичные шторки могут быть прозрачными. На обратной стороне корпуса закреплена рамка,снабжнная металлической подложкой и магнитным бегунком, а внутри рамки, в табличной форме размещены базовые годы и указатель идентичных календарей с объмом информации. Из существующей закономерности идентичности календарей с промежутком в 28 лет (семидневная неделя) годы, например 2013, 2019, 2030, 2041, 2047 и т.д. являются равнозначными по всем показателям с обозначенным интервалом повторности 6, 11, 11,6 и т.д. Предлагаемый многолетний календарьежегодник представлен на фиг-1 - общий вид календаря, на фиг.2 - указатель идентичности календарей и объм информации. Многолетний календарь-ежегодник содержит корпус 1 в виде прямоугольного параллелепипеда,имеющего два блока, причм задняя стенка глухая и общая, при этом левый блок имеет два окна, одно окно 4 для визуального контроля базовой календарной карточки 3, второе окно 13 исполнено в виде прямоугольного прома с возможностью установки календарной карточки 3 базового года 17 с учтом полной информативности идентичных календарей 18, при этом, с целью повышения удобства пользования, на окне 13 закреплена эластичная шторка 2, которая опускается на одну из двенадцати позиций и закрепляется на фиксаторах 15 при окончании дней одного месяца (например,январь). Второй блок служит нишей (папкой) для хранения календарных карточек 3, которые имеют соосные отверстия и свободно посажены на ось 14 с подшипниковой опорой 16 с обеих е сторон,причм на лицевой стороне корпуса 1 закреплена рамка, где размещены кодовые значения 9 текущего года и будущих лет, при этом базовые годы выделены обведнными прямоугольниками, а високосные годы обозначены звздочками, причм каждый блок снабжн эластичной шторкой 2 и фиксаторами 15. Дверка 6 снабжена шарнирами 5 и магнитным замком 8. В нише (папке) размещены базовые календарные карточки 3 с указателями 7, при этом устанавливается код года 9 и указатель 7 базового года 17, причм сам корпус 1 перемещается в продольно- вертикальной плоскости и фиксируется зажимами 10 механизма 11 относительно неподвижной опоры 12. Указатель 7 календарной карточки 3 снабжн технологическим отверстием 19, которое используется для перевода календарной карточки 3 из ниши (папки) в рабочую позицию и наоборот. Над окном 13 левого блока корпуса 1 закреплн козырк 20 со светильником 21, при этом питание (не более 12 В) податся от щитка приборов 22. На обратной стороне корпуса 1 закреплена рамка, которая снабжена металлической подложкой 23 и магнитным бегунком 24 (см. фиг.2), которые служат для определения идентичных календарей 18,объма информации на годы и столетия. Для перенастройки календаря например с 2012 на 2013 год, необходимо календарную карточку с указателем 2012 убрать в нишу (папку), используя для этого технологическое отверстие на указателе и подручный стержень (например, карандаш), открыть дверку и отыскать необходимый указатель 2013 года, повернуть календарную карточку против часовой стрелки на 90 так, чтобы все показатели года были видны в проме окна левого блока корпуса календаря, а указатель 2013 обозначился в проеме смотрового (контрольного) окна, при этом на календарной карточке будут видны годы (2013 базовый, а 2019, 2030, 2041, 2047, 2058- идентичные календари), месяцы, количество дней в каждом месяце, сокращнные названия дней недели. Так, 1 января будет вторник, выходные дни-6, 13, 20, 27, а заканчивается месяц в четверг (31 января), при этом 1 февраля будет пятница, причм по окончании дней января опускается эластичная шторка на вторую позицию, при этом будут видны все показатели февраля месяца. Подсветка служит для кратковременного использования календаря в тмное время суток, а поворотный механизм позволяет пользователю установить наклон корпуса многолетнего календаря по своему усмотрению. Предлагаемый многолетний календарьежегодник позволяет расширить эксплуатационные возможности, повысить наджность и точность полученной информации, обеспечить простоту использования и целесообразность его применения. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Многолетний календарь - ежегодник,содержащий корпус, состоящий из двух блоков,имеющих общую заднюю стенку, отличающийся тем, что левый блок снабжн окнами для визуального наблюдения и получения достоверной информации, а правый блок снабжн продольной осью с подшипниковыми опорами с обеих сторон и нишей (папкой), причм корпус соединн с неподвижной опорой с возможностью изменения его положения в продольно-вертикальной плоскости с последующей фиксацией зажимом, при этом левый блок имеет пустотелую форму, на лицевой стороне которого размещены два окна прямоугольной формы, причм меньше является смотровым (контрольным), а большее равновелико с размером календарной карточки, общее количество которых находится в нише (папке) второго блока,причм все календарные карточки имеют технологическое отверстие и свободно посажены на ось, над информационным окном устроен козырк с подсветкой, подаваемое напряжение не более 12 В, в правом верхнем углу правого блока установлена дверка с магнитным замком. 2. Многолетний календарь - ежегодник по п.1,отличающийся тем, что информационное окно снабжено эластичной шторкой и фиксаторами. 3. Многолетний календарь - ежегодник по п.1,отличающийся тем, что содержит рамку с информационными блоками, которая снабжена эластичными шторками и фиксаторами. 4. Многолетний календарь - ежегодник по п.1,отличающийся тем, что эластичные шторки могут быть прозрачными. 5. Многолетний календарь - ежегодник по п.1,отличающийся тем, что содержит рамку с указателем идентичных календарей, которая снабжена металлической подложкой и магнитным бегунком.
