Каркас модульный быстросборный

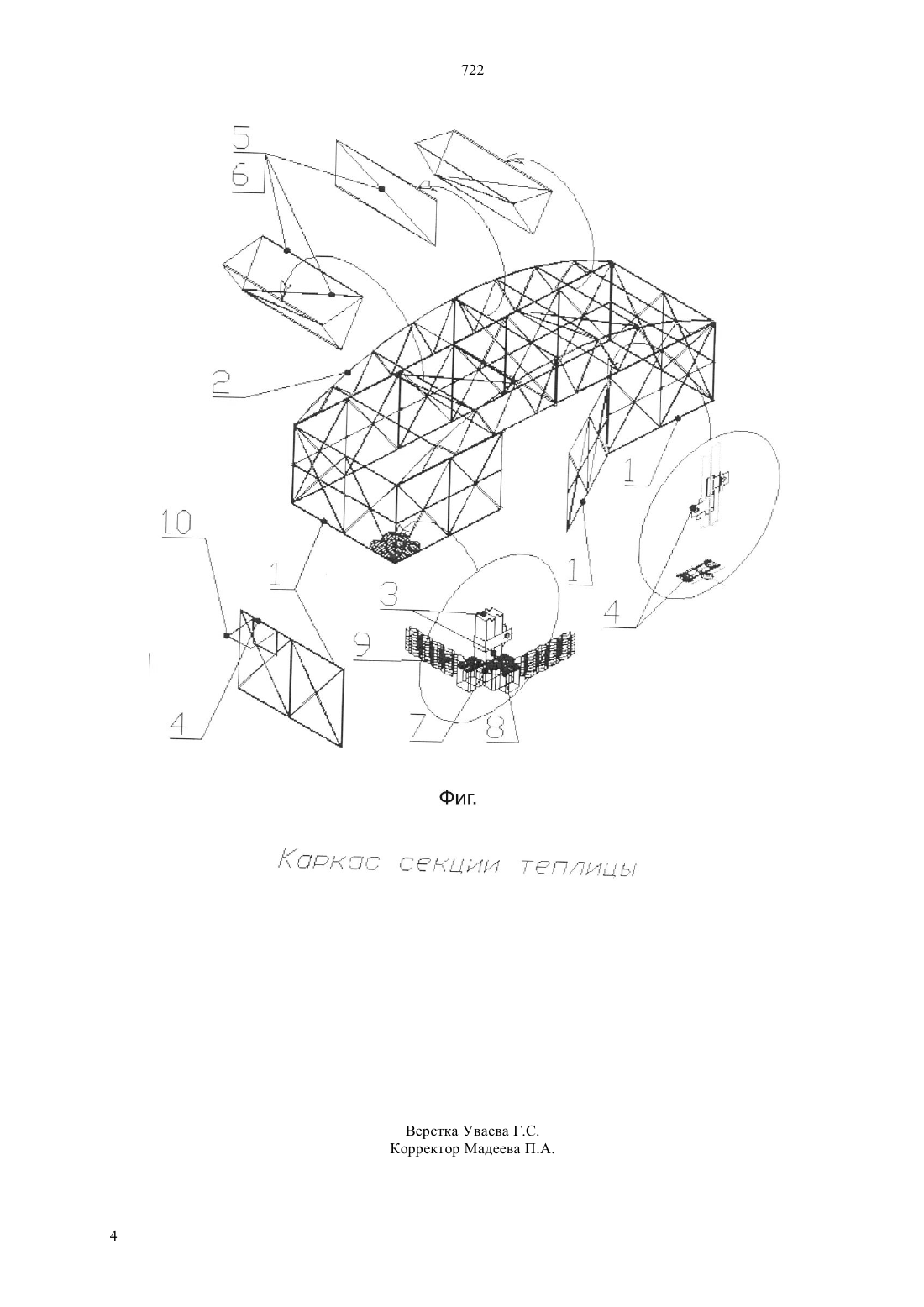

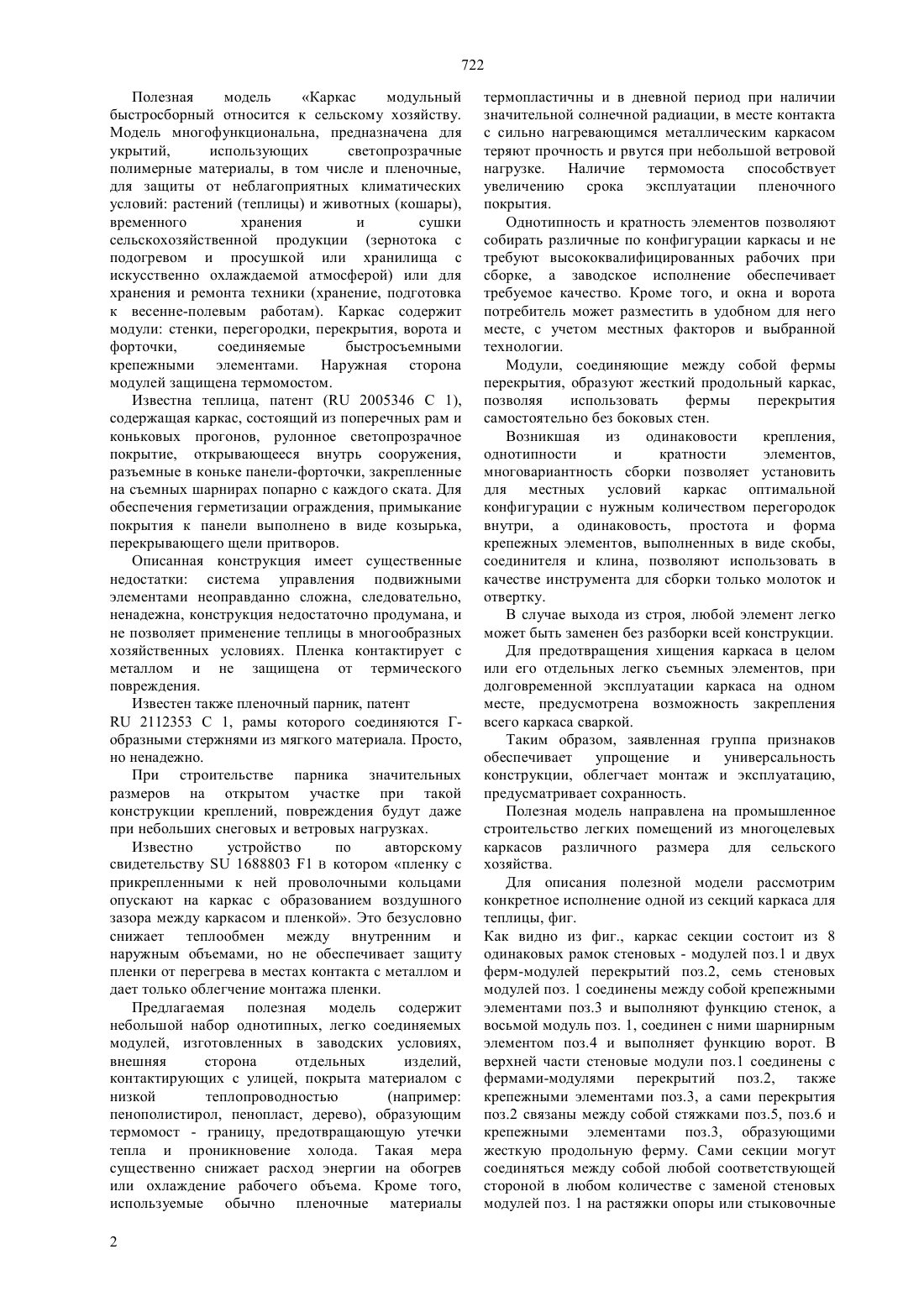

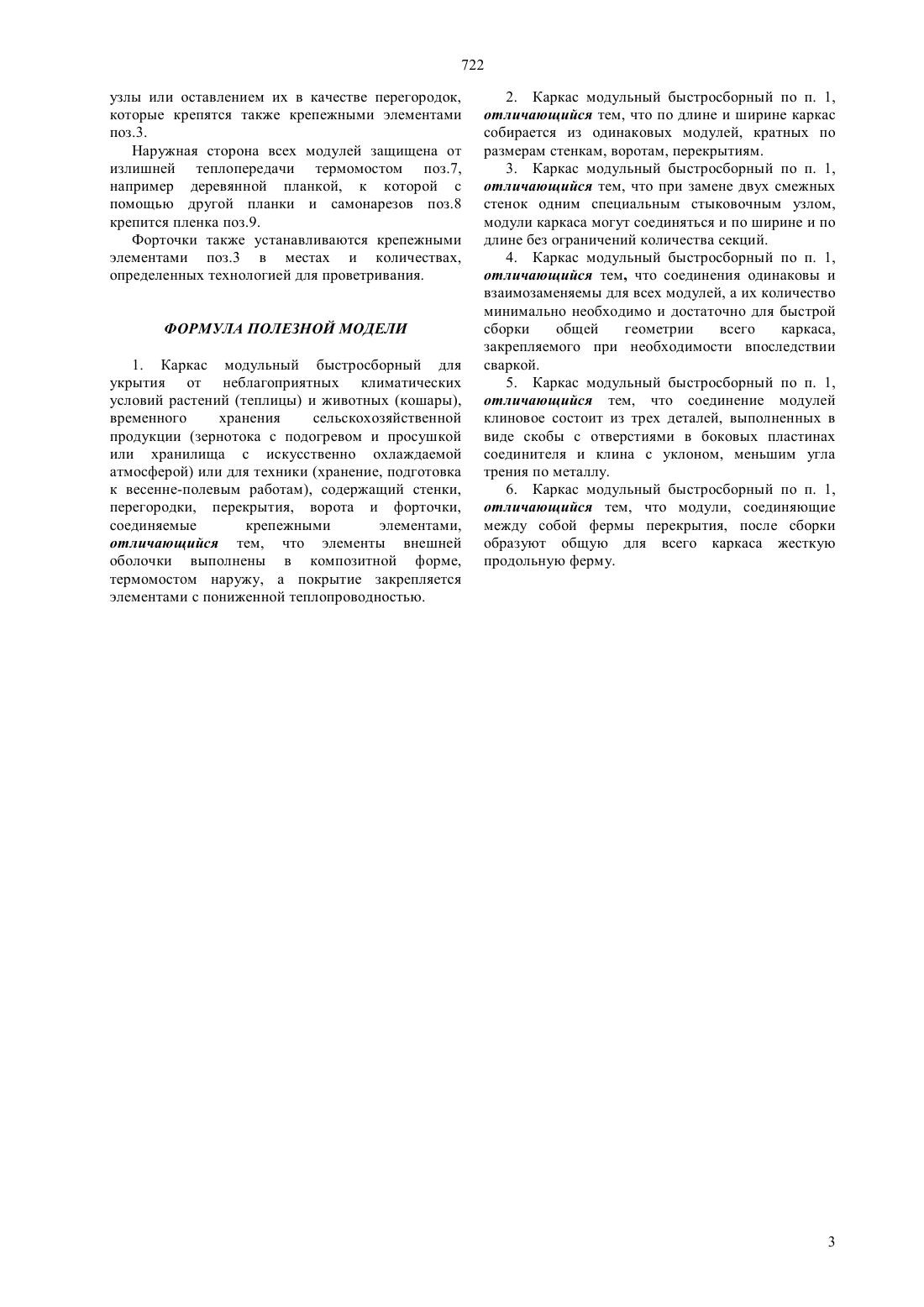

(51)01 9/14 (2009.01) 01 13/02 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ сторона отдельных изделий, контактирующих с улицей,покрыта материалом с низкой теплопроводностью (например пенополистирол,пенопласт, дерево), образующим термомост границу, предотвращающую утечки тепла и проникновение холода. Такая мера существенно снижает расход энергии на обогрев или охлаждение рабочего объема. Кроме того, используемые обычно пленочные материалы термопластичны и в дневной период при наличии значительной солнечной радиации,в месте контакта с сильно нагревающимся металлическим каркасом теряют прочность и рвутся при небольшой ветровой нагрузке. Наличие термомоста устраняет этот дефект и пленочное покрытие сохраняется. Однотипность и кратность элементов не требуют высококвалифицированных рабочих при сборке и позволяют собирать различные по конфигурации каркасы, а заводское исполнение обеспечивает требуемое качество. Кроме того, окна и ворота потребитель размещает в удобном для него месте и с учетом местных факторов, а в случае выхода из строя, любой элемент легко может быть заменен на другой без разборки всей конструкции.(72) Рзалиев Аскар Сапашевич Утешев Валерий Леонидович Евтифеев Анатолий Геннадьевич Чирков Александр Григорьевич Абдугулов Манап(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт механизации и электрификации сельского хозяйства(57) Изобретение относится к сельскому хозяйству и может быть использовано для создания в локальном объеме благоприятных температурноклиматических условий для применения в широком хозяйственном спектре и, в частности, для теплиц. Целями изобретения являются легкость и низкая стоимость монтажа, качество и экономичность конструкции, многовариантность сборки, удобство обслуживания и ремонта. Предлагаемое изобретение содержит небольшой набор однотипных, легко соединяемых элементов,изготовленных в заводских условиях, внешняя 722 Полезная модель Каркас модульный быстросборный относится к сельскому хозяйству. Модель многофункциональна, предназначена для укрытий,использующих светопрозрачные полимерные материалы, в том числе и пленочные,для защиты от неблагоприятных климатических условий растений (теплицы) и животных (кошары),временного хранения и сушки сельскохозяйственной продукции (зернотока с подогревом и просушкой или хранилища с искусственно охлаждаемой атмосферой) или для хранения и ремонта техники (хранение, подготовка к весенне-полевым работам). Каркас содержит модули стенки, перегородки, перекрытия, ворота и форточки,соединяемые быстросъемными крепежными элементами. Наружная сторона модулей защищена термомостом. Известна теплица, патент ( 2005346 С 1),содержащая каркас, состоящий из поперечных рам и коньковых прогонов, рулонное светопрозрачное покрытие, открывающееся внутрь сооружения,разъемные в коньке панели-форточки, закрепленные на съемных шарнирах попарно с каждого ската. Для обеспечения герметизации ограждения, примыкание покрытия к панели выполнено в виде козырька,перекрывающего щели притворов. Описанная конструкция имеет существенные недостатки система управления подвижными элементами неоправданно сложна, следовательно,ненадежна, конструкция недостаточно продумана, и не позволяет применение теплицы в многообразных хозяйственных условиях. Пленка контактирует с металлом и не защищена от термического повреждения. Известен также пленочный парник, патент 2112353 С 1, рамы которого соединяются Гобразными стержнями из мягкого материала. Просто,но ненадежно. При строительстве парника значительных размеров на открытом участке при такой конструкции креплений, повреждения будут даже при небольших снеговых и ветровых нагрузках. Известно устройство по авторскому свидетельству 1688803 1 котором пленку с прикрепленными к ней проволочными кольцами опускают на каркас с образованием воздушного зазора между каркасом и пленкой. Это безусловно снижает теплообмен между внутренним и наружным объемами, но не обеспечивает защиту пленки от перегрева в местах контакта с металлом и дает только облегчение монтажа пленки. Предлагаемая полезная модель содержит небольшой набор однотипных, легко соединяемых модулей, изготовленных в заводских условиях,внешняя сторона отдельных изделий,контактирующих с улицей, покрыта материалом с низкой теплопроводностью(например пенополистирол, пенопласт, дерево), образующим термомост - границу, предотвращающую утечки тепла и проникновение холода. Такая мера существенно снижает расход энергии на обогрев или охлаждение рабочего объема. Кроме того,используемые обычно пленочные материалы 2 термопластичны и в дневной период при наличии значительной солнечной радиации, в месте контакта с сильно нагревающимся металлическим каркасом теряют прочность и рвутся при небольшой ветровой нагрузке. Наличие термомоста способствует увеличению срока эксплуатации пленочного покрытия. Однотипность и кратность элементов позволяют собирать различные по конфигурации каркасы и не требуют высококвалифицированных рабочих при сборке, а заводское исполнение обеспечивает требуемое качество. Кроме того, и окна и ворота потребитель может разместить в удобном для него месте, с учетом местных факторов и выбранной технологии. Модули, соединяющие между собой фермы перекрытия, образуют жесткий продольный каркас,позволяя использовать фермы перекрытия самостоятельно без боковых стен. Возникшая из одинаковости крепления,однотипности и кратности элементов,многовариантность сборки позволяет установить для местных условий каркас оптимальной конфигурации с нужным количеством перегородок внутри, а одинаковость, простота и форма крепежных элементов, выполненных в виде скобы,соединителя и клина, позволяют использовать в качестве инструмента для сборки только молоток и отвертку. В случае выхода из строя, любой элемент легко может быть заменен без разборки всей конструкции. Для предотвращения хищения каркаса в целом или его отдельных легко съемных элементов, при долговременной эксплуатации каркаса на одном месте, предусмотрена возможность закрепления всего каркаса сваркой. Таким образом, заявленная группа признаков обеспечивает упрощение и универсальность конструкции, облегчает монтаж и эксплуатацию,предусматривает сохранность. Полезная модель направлена на промышленное строительство легких помещений из многоцелевых каркасов различного размера для сельского хозяйства. Для описания полезной модели рассмотрим конкретное исполнение одной из секций каркаса для теплицы, фиг. Как видно из фиг., каркас секции состоит из 8 одинаковых рамок стеновых - модулей поз.1 и двух ферм-модулей перекрытий поз.2, семь стеновых модулей поз. 1 соединены между собой крепежными элементами поз.3 и выполняют функцию стенок, а восьмой модуль поз. 1, соединен с ними шарнирным элементом поз.4 и выполняет функцию ворот. В верхней части стеновые модули поз.1 соединены с фермами-модулями перекрытий поз.2, также крепежными элементами поз.3, а сами перекрытия поз.2 связаны между собой стяжками поз.5, поз.6 и крепежными элементами поз.3, образующими жесткую продольную ферму. Сами секции могут соединяться между собой любой соответствующей стороной в любом количестве с заменой стеновых модулей поз. 1 на растяжки опоры или стыковочные 722 узлы или оставлением их в качестве перегородок,которые крепятся также крепежными элементами поз.3. Наружная сторона всех модулей защищена от излишней теплопередачи термомостом поз.7,например деревянной планкой, к которой с помощью другой планки и самонарезов поз.8 крепится пленка поз.9. Форточки также устанавливаются крепежными элементами поз.3 в местах и количествах,определенных технологией для проветривания. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Каркас модульный быстросборный для укрытия от неблагоприятных климатических условий растений (теплицы) и животных (кошары),временного хранения сельскохозяйственной продукции (зернотока с подогревом и просушкой или хранилища с искусственно охлаждаемой атмосферой) или для техники (хранение, подготовка к весенне-полевым работам), содержащий стенки,перегородки, перекрытия, ворота и форточки,соединяемые крепежными элементами,отличающийся тем, что элементы внешней оболочки выполнены в композитной форме,термомостом наружу, а покрытие закрепляется элементами с пониженной теплопроводностью. 2. Каркас модульный быстросборный по п. 1,отличающийся тем, что по длине и ширине каркас собирается из одинаковых модулей, кратных по размерам стенкам, воротам, перекрытиям. 3. Каркас модульный быстросборный по п. 1,отличающийся тем, что при замене двух смежных стенок одним специальным стыковочным узлом,модули каркаса могут соединяться и по ширине и по длине без ограничений количества секций. 4. Каркас модульный быстросборный по п. 1,отличающийся тем, что соединения одинаковы и взаимозаменяемы для всех модулей, а их количество минимально необходимо и достаточно для быстрой сборки общей геометрии всего каркаса,закрепляемого при необходимости впоследствии сваркой. 5. Каркас модульный быстросборный по п. 1,отличающийся тем, что соединение модулей клиновое состоит из трех деталей, выполненных в виде скобы с отверстиями в боковых пластинах соединителя и клина с уклоном, меньшим угла трения по металлу. 6. Каркас модульный быстросборный по п. 1,отличающийся тем, что модули, соединяющие между собой фермы перекрытия, после сборки образуют общую для всего каркаса жесткую продольную ферму.
