Устройство для выдавливания вещества из тюбика

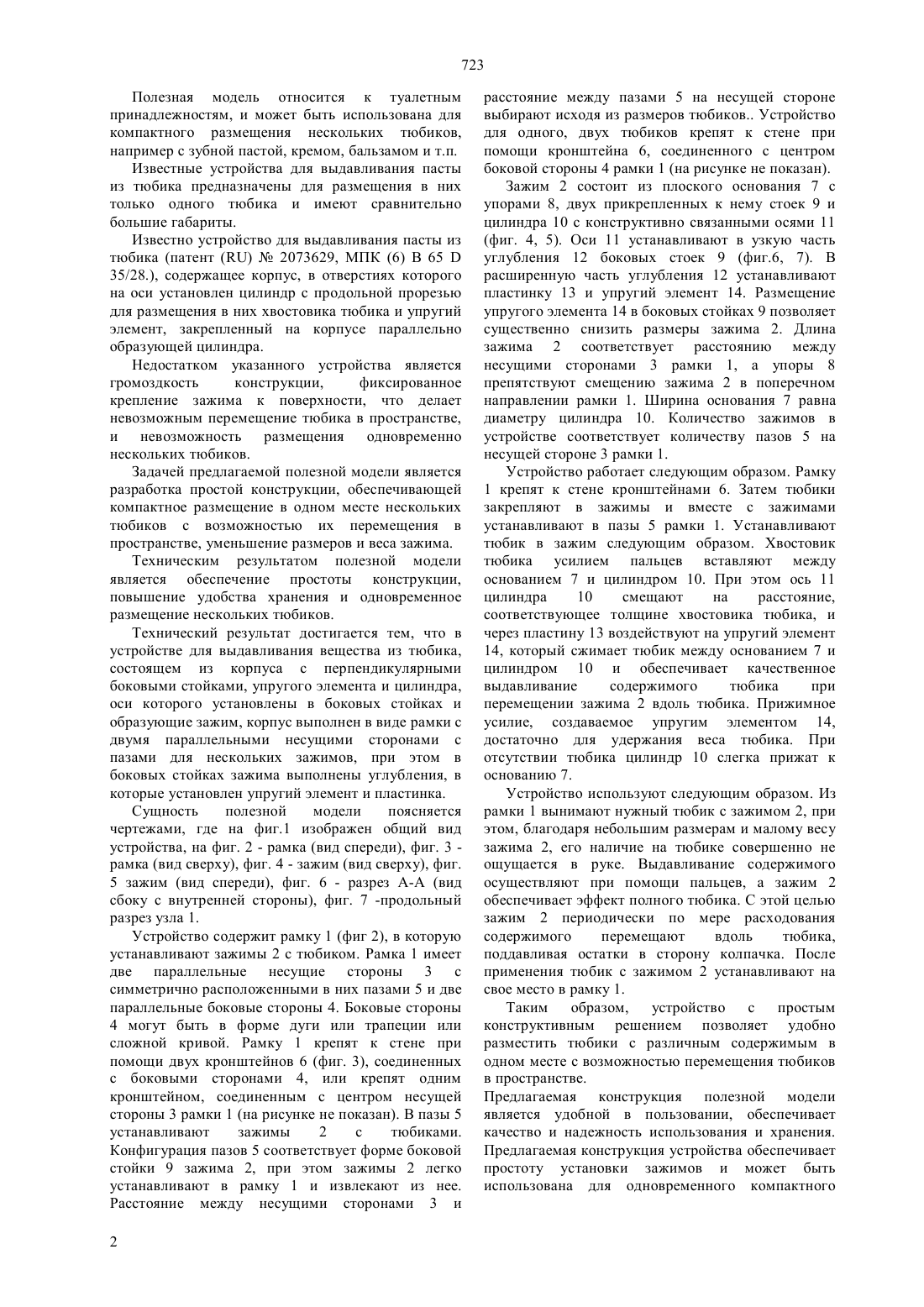

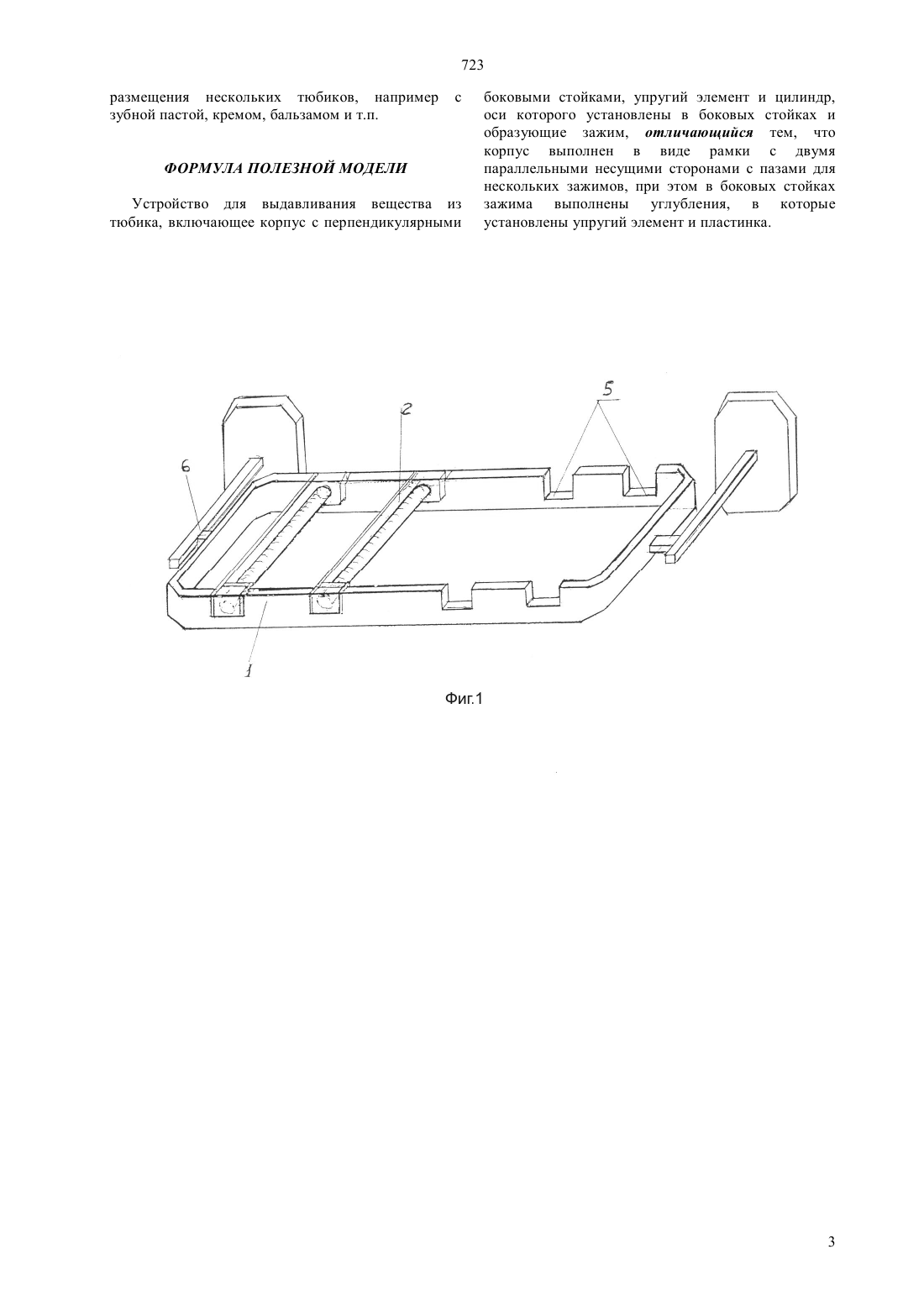

(51) 47 5/18 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ состоящем из корпуса с перпендикулярными боковыми стойками, упругого элемента и цилиндра,оси которого установлены в боковых стойках и образующие зажим, корпус выполнен в виде рамки с двумя параллельными несущими сторонами с пазами для нескольких зажимов, при этом в боковых стойках зажима выполнены углубления, в которые установлен упругий элемент и пластинка. Предлагаемая конструкция полезной модели является удобной в пользовании, обеспечивает качество и надежность использования и хранения. Предлагаемая конструкция устройства обеспечивает простоту установки зажимов и может быть использована для одновременного компактного размещения нескольких тюбиков, например с зубной пастой, кремом, бальзамом и т.п.(54) УСТРОЙСТВО ДЛЯ ВЫДАВЛИВАНИЯ ВЕЩЕСТВА ИЗ ТЮБИКА(57) Полезная модель относится к туалетным принадлежностям, и может быть использована для компактного размещения нескольких тюбиков,например с зубной пастой, кремом, бальзамом и т.п. Техническим результатом полезной модели является обеспечение простоты конструкции,повышение удобства хранения и одновременное размещение нескольких тюбиков с возможностью их перемещения в пространстве. Технический результат достигается тем, что в устройстве для выдавливания вещества из тюбика, 723 Полезная модель относится к туалетным принадлежностям, и может быть использована для компактного размещения нескольких тюбиков,например с зубной пастой, кремом, бальзамом и т.п. Известные устройства для выдавливания пасты из тюбика предназначены для размещения в них только одного тюбика и имеют сравнительно большие габариты. Известно устройство для выдавливания пасты из тюбика (патент 2073629, МПК (6)6535/28.), содержащее корпус, в отверстиях которого на оси установлен цилиндр с продольной прорезью для размещения в них хвостовика тюбика и упругий элемент, закрепленный на корпусе параллельно образующей цилиндра. Недостатком указанного устройства является громоздкость конструкции,фиксированное крепление зажима к поверхности, что делает невозможным перемещение тюбика в пространстве,и невозможность размещения одновременно нескольких тюбиков. Задачей предлагаемой полезной модели является разработка простой конструкции, обеспечивающей компактное размещение в одном месте нескольких тюбиков с возможностью их перемещения в пространстве, уменьшение размеров и веса зажима. Техническим результатом полезной модели является обеспечение простоты конструкции,повышение удобства хранения и одновременное размещение нескольких тюбиков. Технический результат достигается тем, что в устройстве для выдавливания вещества из тюбика,состоящем из корпуса с перпендикулярными боковыми стойками, упругого элемента и цилиндра,оси которого установлены в боковых стойках и образующие зажим, корпус выполнен в виде рамки с двумя параллельными несущими сторонами с пазами для нескольких зажимов, при этом в боковых стойках зажима выполнены углубления, в которые установлен упругий элемент и пластинка. Сущность полезной модели поясняется чертежами, где на фиг.1 изображен общий вид устройства, на фиг. 2 - рамка (вид спереди), фиг. 3 рамка (вид сверху), фиг. 4 - зажим (вид сверху), фиг. 5 зажим (вид спереди), фиг. 6 - разрез А-А (вид сбоку с внутренней стороны), фиг. 7 -продольный разрез узла 1. Устройство содержит рамку 1 (фиг 2), в которую устанавливают зажимы 2 с тюбиком. Рамка 1 имеет две параллельные несущие стороны 3 с симметрично расположенными в них пазами 5 и две параллельные боковые стороны 4. Боковые стороны 4 могут быть в форме дуги или трапеции или сложной кривой. Рамку 1 крепят к стене при помощи двух кронштейнов 6 (фиг. 3), соединенных с боковыми сторонами 4, или крепят одним кронштейном, соединенным с центром несущей стороны 3 рамки 1 (на рисунке не показан). В пазы 5 устанавливают зажимы 2 с тюбиками. Конфигурация пазов 5 соответствует форме боковой стойки 9 зажима 2, при этом зажимы 2 легко устанавливают в рамку 1 и извлекают из нее. Расстояние между несущими сторонами 3 и 2 расстояние между пазами 5 на несущей стороне выбирают исходя из размеров тюбиков Устройство для одного, двух тюбиков крепят к стене при помощи кронштейна 6, соединенного с центром боковой стороны 4 рамки 1 (на рисунке не показан). Зажим 2 состоит из плоского основания 7 с упорами 8, двух прикрепленных к нему стоек 9 и цилиндра 10 с конструктивно связанными осями 11(фиг. 4, 5). Оси 11 устанавливают в узкую часть углубления 12 боковых стоек 9 (фиг.6, 7). В расширенную часть углубления 12 устанавливают пластинку 13 и упругий элемент 14. Размещение упругого элемента 14 в боковых стойках 9 позволяет существенно снизить размеры зажима 2. Длина зажима 2 соответствует расстоянию между несущими сторонами 3 рамки 1, а упоры 8 препятствуют смещению зажима 2 в поперечном направлении рамки 1. Ширина основания 7 равна диаметру цилиндра 10. Количество зажимов в устройстве соответствует количеству пазов 5 на несущей стороне 3 рамки 1. Устройство работает следующим образом. Рамку 1 крепят к стене кронштейнами 6. Затем тюбики закрепляют в зажимы и вместе с зажимами устанавливают в пазы 5 рамки 1. Устанавливают тюбик в зажим следующим образом. Хвостовик тюбика усилием пальцев вставляют между основанием 7 и цилиндром 10. При этом ось 11 цилиндра 10 смещают на расстояние,соответствующее толщине хвостовика тюбика, и через пластину 13 воздействуют на упругий элемент 14, который сжимает тюбик между основанием 7 и цилиндром 10 и обеспечивает качественное выдавливание содержимого тюбика при перемещении зажима 2 вдоль тюбика. Прижимное усилие, создаваемое упругим элементом 14,достаточно для удержания веса тюбика. При отсутствии тюбика цилиндр 10 слегка прижат к основанию 7. Устройство используют следующим образом. Из рамки 1 вынимают нужный тюбик с зажимом 2, при этом, благодаря небольшим размерам и малому весу зажима 2, его наличие на тюбике совершенно не ощущается в руке. Выдавливание содержимого осуществляют при помощи пальцев, а зажим 2 обеспечивает эффект полного тюбика. С этой целью зажим 2 периодически по мере расходования содержимого перемещают вдоль тюбика,поддавливая остатки в сторону колпачка. После применения тюбик с зажимом 2 устанавливают на свое место в рамку 1. Таким образом, устройство с простым конструктивным решением позволяет удобно разместить тюбики с различным содержимым в одном месте с возможностью перемещения тюбиков в пространстве. Предлагаемая конструкция полезной модели является удобной в пользовании, обеспечивает качество и надежность использования и хранения. Предлагаемая конструкция устройства обеспечивает простоту установки зажимов и может быть использована для одновременного компактного ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Устройство для выдавливания вещества из тюбика, включающее корпус с перпендикулярными боковыми стойками, упругий элемент и цилиндр,оси которого установлены в боковых стойках и образующие зажим, отличающийся тем, что корпус выполнен в виде рамки с двумя параллельными несущими сторонами с пазами для нескольких зажимов, при этом в боковых стойках зажима выполнены углубления, в которые установлены упругий элемент и пластинка.
