Устройство для выдавливания остатков полезного вещества из тюбиков и тубов

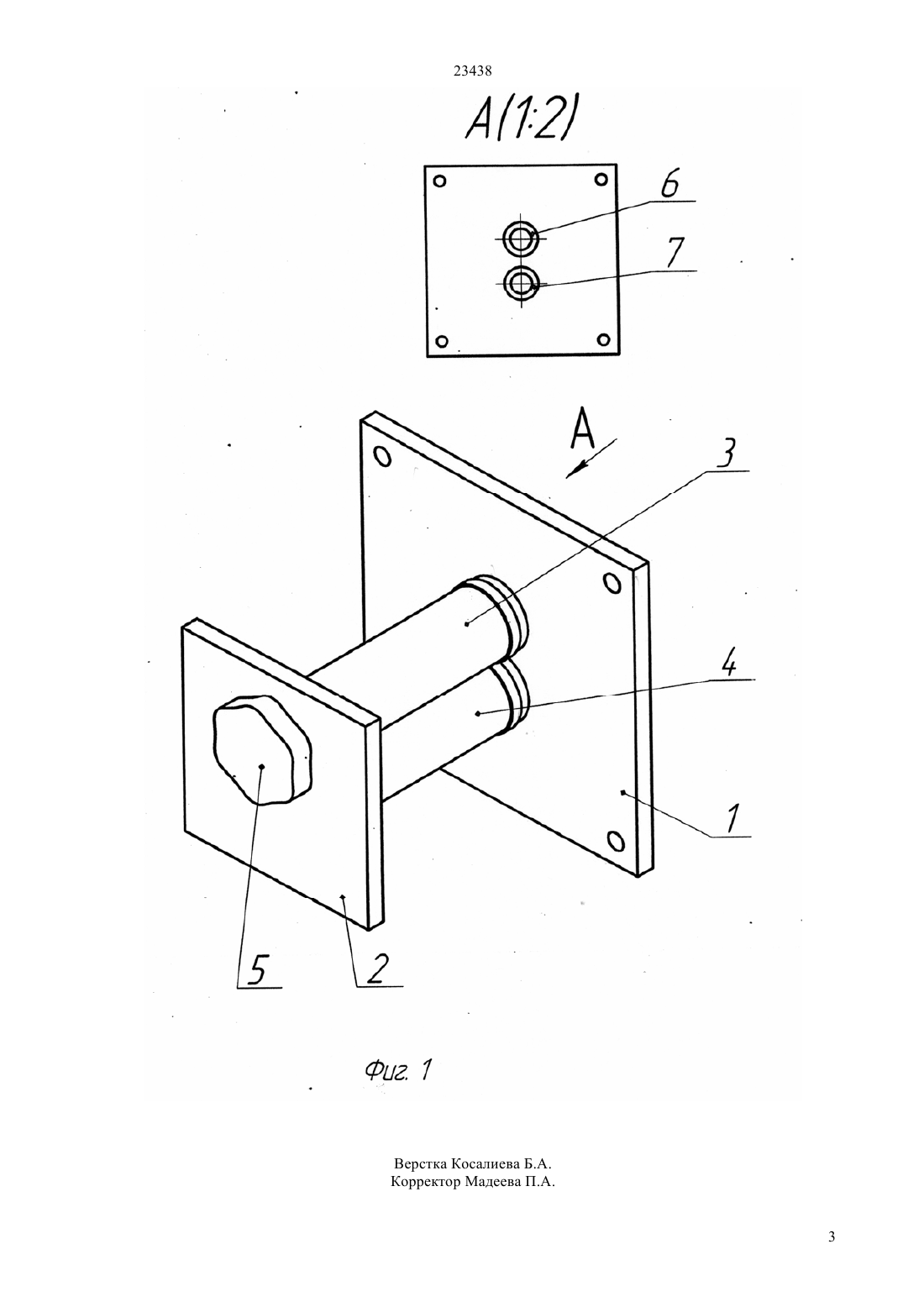

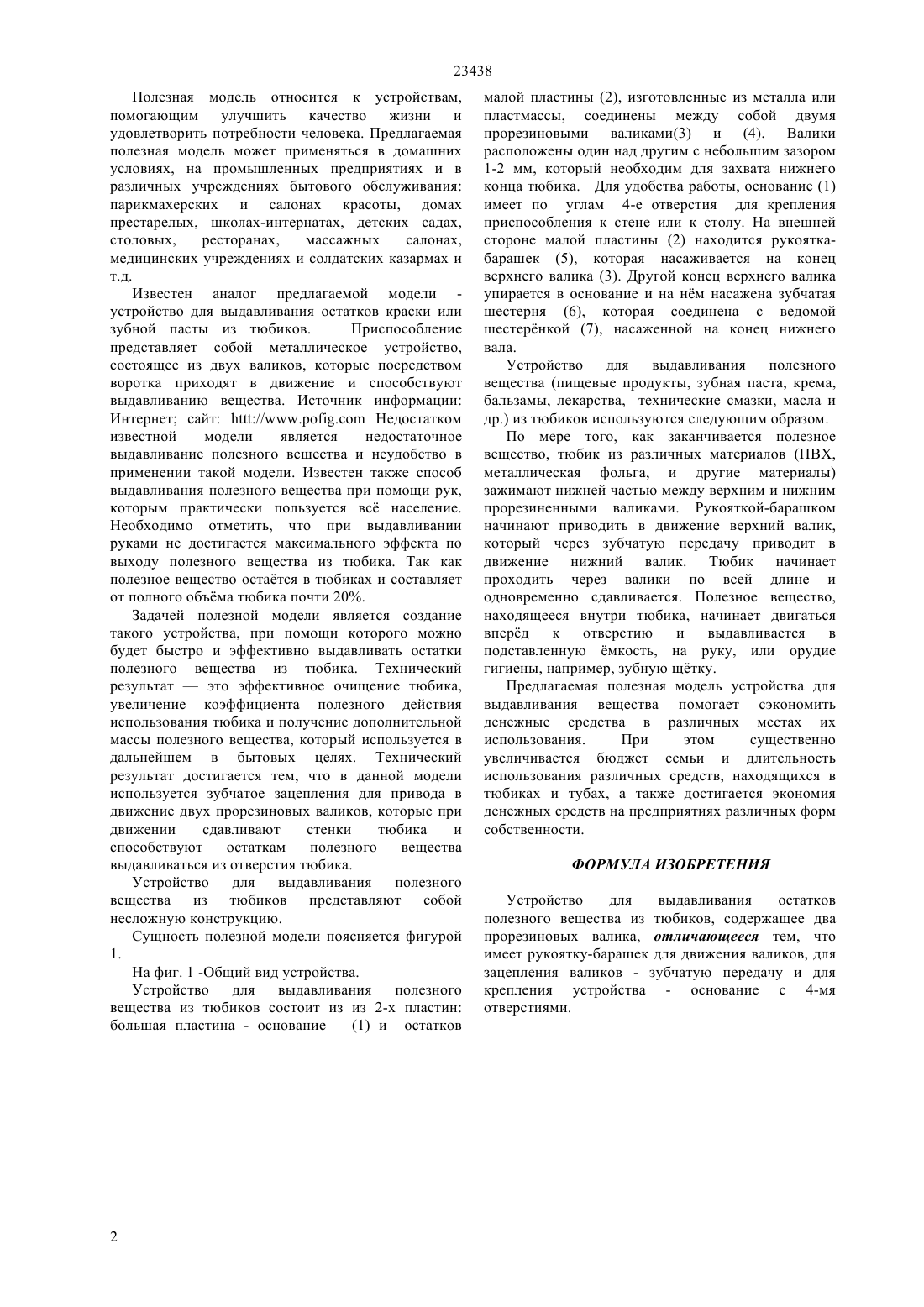

(51) 65 35/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ вещества, который в дальнейшем используется в бытовых целях. Устройство для выдавливания полезного вещества из тюбиков состоит из из 2-х пластин большая пластинаоснование (1) и малой пластины (2), соединены между собой двумя прорезиновыми валиками(З) и (4). Валики расположены один над другим с небольшим зазором 1-2 мм, который необходим для захвата нижнего конца тюбика. Основание (1) имеет по углам 4 отверстия для крепления приспособления к стене или к столу, для удобства работы на нм. На внешней стороне малой пластины (2) находится рукоятка-барашек (5), которая насаживается на конец верхнего валика (3). Другой конец верхнего валика упирается в основание и на нм насажена зубчатая шестерня (6), которая соединена с ведомой шестернкой (7), насаженной на конец нижнего вала. Предлагаемая полезная модель устройства для выдавливания вещества помогает сэкономить денежные средства в различных местах их использования.(54) УСТРОЙСТВО ДЛЯ ВЫДАВЛИВАНИЯ ОСТАТКОВ ПОЛЕЗНОГО ВЕЩЕСТВА ИЗ ТЮБИКОВ И ТУБОВ(57) Полезная модель относится к устройствам,помогающим улучшить качество жизни и удовлетворить потребности человека. Предлагаемая полезная модель может применяться в домашних условиях и в различных учреждениях бытового обслуживания парикмахерских и салонах красоты,массажных салонах, медицинских учреждениях и солдатских казармах. Задачей полезной модели является создание такого устройства, при помощи которого можно будет быстро и эффективно выдавливать остатки полезного вещества, которого остатся в тюбиках почти 20. Технический результат - это эффективное очищение тюбика и получение дополнительной массы полезного 23438 Полезная модель относится к устройствам,помогающим улучшить качество жизни и удовлетворить потребности человека. Предлагаемая полезная модель может применяться в домашних условиях, на промышленных предприятиях и в различных учреждениях бытового обслуживания парикмахерских и салонах красоты, домах престарелых, школах-интернатах, детских садах,столовых,ресторанах,массажных салонах,медицинских учреждениях и солдатских казармах и т.д. Известен аналог предлагаемой модели устройство для выдавливания остатков краски или зубной пасты из тюбиков. Приспособление представляет собой металлическое устройство,состоящее из двух валиков, которые посредством воротка приходят в движение и способствуют выдавливанию вещества. Источник информации Интернет сайт // Недостатком известной модели является недостаточное выдавливание полезного вещества и неудобство в применении такой модели. Известен также способ выдавливания полезного вещества при помощи рук,которым практически пользуется вс население. Необходимо отметить, что при выдавливании руками не достигается максимального эффекта по выходу полезного вещества из тюбика. Так как полезное вещество остатся в тюбиках и составляет от полного объма тюбика почти 20. Задачей полезной модели является создание такого устройства, при помощи которого можно будет быстро и эффективно выдавливать остатки полезного вещества из тюбика. Технический результатэто эффективное очищение тюбика,увеличение коэффициента полезного действия использования тюбика и получение дополнительной массы полезного вещества, который используется в дальнейшем в бытовых целях. Технический результат достигается тем, что в данной модели используется зубчатое зацепления для привода в движение двух прорезиновых валиков, которые при движении сдавливают стенки тюбика и способствуют остаткам полезного вещества выдавливаться из отверстия тюбика. Устройство для выдавливания полезного вещества из тюбиков представляют собой несложную конструкцию. Сущность полезной модели поясняется фигурой 1. На фиг. 1 -Общий вид устройства. Устройство для выдавливания полезного вещества из тюбиков состоит из из 2-х пластин большая пластина - основание малой пластины (2), изготовленные из металла или пластмассы, соединены между собой двумя прорезиновыми валиками(3) и (4). Валики расположены один над другим с небольшим зазором 1-2 мм, который необходим для захвата нижнего конца тюбика. Для удобства работы, основание (1) имеет по углам 4-е отверстия для крепления приспособления к стене или к столу. На внешней стороне малой пластины (2) находится рукояткабарашек (5), которая насаживается на конец верхнего валика (3). Другой конец верхнего валика упирается в основание и на нм насажена зубчатая шестерня (6), которая соединена с ведомой шестернкой (7), насаженной на конец нижнего вала. Устройство для выдавливания полезного вещества (пищевые продукты, зубная паста, крема,бальзамы, лекарства, технические смазки, масла и др.) из тюбиков используются следующим образом. По мере того, как заканчивается полезное вещество, тюбик из различных материалов (ПВХ,металлическая фольга, и другие материалы) зажимают нижней частью между верхним и нижним прорезиненными валиками. Рукояткой-барашком начинают приводить в движение верхний валик,который через зубчатую передачу приводит в движение нижний валик. Тюбик начинает проходить через валики по всей длине и одновременно сдавливается. Полезное вещество,находящееся внутри тюбика, начинает двигаться вперд к отверстию и выдавливается в подставленную мкость, на руку, или орудие гигиены, например, зубную щтку. Предлагаемая полезная модель устройства для выдавливания вещества помогает сэкономить денежные средства в различных местах их использования. При этом существенно увеличивается бюджет семьи и длительность использования различных средств, находящихся в тюбиках и тубах, а также достигается экономия денежных средств на предприятиях различных форм собственности. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для выдавливания остатков полезного вещества из тюбиков, содержащее два прорезиновых валика, отличающееся тем, что имеет рукоятку-барашек для движения валиков, для зацепления валиков - зубчатую передачу и для крепления устройства - основание с 4-мя отверстиями.
